BRÖTJE Ersatzteile Online: Gerät auswählen

1. Kategorie auswählen

2. Gerät auswählen

WGB EVO 15-38 i: Geräteinformationen

Ersatzteil über Explosionszeichnung suchen
(Hinweis: über die Positionsnummer gelangen Sie zum richtigen Teil in der Liste)
Verkleidungsbauteile
Kessel- und Brennerbauteile
Verrohrungsbauteile
Zubehör - Anschluss

Baujahre
2018-2023

WGB EVO 15-38 i: Dokumentation
(6 Dokumente verfügbar)
6 Dokumente verfügbar
Montage-/Installationsanleitungen: Nummer Version Hinweis Sprache
Installationshandbuch Gas-Brennwertkessel WGB EVO 15-38 i 7702971-08 01.23 - D
Montageanleitung Ersatzteil Service-LMS 15 für BBK EVO/BBS EVO BGB EVO WGB EVO/WGB-K EVO/WGB-M EVO Serie G/H/i 7717632-02 09.18 - D
Montageanleitung Ersatzteil Service-LMS 15 für BBK EVO/BBS EVO/BGB EVO /WGB EVO/WGB-K EVO/WGB-M EVO, Serie G/H/i 7753192-01 01.20 - D
Montageanleitung Service-LMS 15, Serie G/H/i 7722432-02 04.19 - D
Betriebsanleitungen: Nummer Version Hinweis Sprache
Bedienungsanleitung Gas-Brennwertkessel WGB EVO 15-38 i 7702970-03 07.19 - D
Technische Information: Nummer Version Hinweis Sprache
Technische Information WGB/WGB-M/WGB-K EVO i 7717976-03 03.20 - D

WGB EVO 15-38 i: Teileliste

Sortieren nach Filter: Nur aktuelle (lieferbare) Artikel anzeigen

Zeichn. Pos. Art-Nr. Name Info Gruppe Preisgruppe Doku Foto Best.
1 986076 Aufhängeschiene Verkleidungsbauteile 17
2 7633366 Vorderwand Verkleidungsbauteile 41
3 7633367 Dämmung für Vorderwand Verkleidungsbauteile 19
4 7633368 Regelungsklappe kpl. Verkleidungsbauteile 19
5 7633369 Verschluss für Vorderwand Verkleidungsbauteile 11
6 986311 Durchührungstülle 53/63/27 Verkleidungsbauteile 8
7 998932 Brötje-Logo Verkleidungsbauteile 10
8 7312289 Schaltfeldanschlag Verkleidungsbauteile 14
9 7633375 Verschlussblech HR/HV im Bodenblech mit Schrauben Verkleidungsbauteile 11
10 986649 Verschraubung mit Gegenmutter PG 11 Regelungsbauteile 8
11 7306456 Durchführungstülle 44/58/16 Verkleidungsbauteile 10
12 7306457 Stopfen 15mm und 20mm Verkleidungsbauteile 10
20 635851 Deckel für Regelung Regelungsbauteile 17
21 681377 Vorderteil Regelungsbox Regelungsbauteile 27
635875 Halteseil für Regelungsbox Regelungsbauteile 11

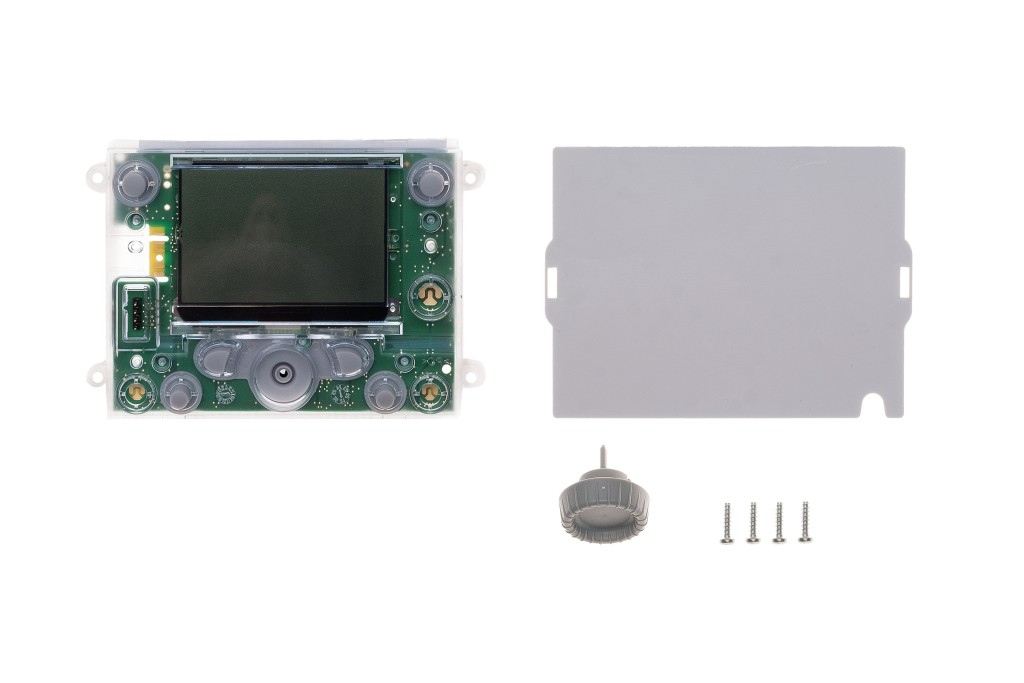

22 7796340 Platine Bedieneinheit Regelungsbauteile 47
23 7308195 Abdeckung für Bedieneinheit Regelungsbauteile -
24 7700411 Zentraleinheit Service LMS15 - EVO Regelungsbauteile 70
539128 Feinsicherung, 5x20, T6,3 A (10 Stck.) Kesselregelungsbauteile 12
25 627436 Drehknopf Bedieneinheit Regelungsbauteile 7
681476 Busleitung Bedieneinheit - Zentraleinheit Regelungsbauteile 10
26 627405 Schalter An-/ Aus Schalter Regelungsbauteile 10
27 627450 Taster Entstörtaster Regelungsbauteile 10
28 7714252 Abdeckung Zentraleinheit [NEUE EAN 7715118 ODER 7715119] Regelungsbauteile -
28 7715119 Abdeckung Zentraleinheit LMS15 Regelungsbauteile 15
29 627566 Erweiterungmodul Regelungsbauteile 66
627573 Netzadapter Erweiterungsmodul Regelungsbauteile 16
7314262 Netzleitung PWM3, 2,0m Anschl.-Leitung Micherkreispumpe Regelungsbauteile 19
635936 Sicherung mit Halter Regelungsbauteile 9
30 986564 Kesselfühler QAK 36.670 Kesselvorlauffühler Wärmetauscher, oben Regelungsbauteile 26
7308203 Rücklauffühler Kesselrücklauffühler, unten, Clipfühler bis 28KW Regelungsbauteile 28
972833 Fühler QAZ 36 Speicherfühler 6m für Tauchhülse Regelungsbauteile 27
691949 Außentemperaturfühler QAC 34 B Regelungsbauteile 23
31 7306502 Schutzkappe Hauptschalter PVC klar Regelungsbauteile 10
32 7306503 Schutzkappe HK Schalter/ Entriegelungstaster PVC klar Regelungsbauteile 10
33 7633376 Zugentlastung 6-fach Regelungsbauteile 12
688239 Verschlußgummi Service Stecker Regelungsbauteile 6
35 7633379 Busmodul für LMS OCI OCI345.06 Regelungsbauteile 41
7714240 MOD-Bus Modul OCI 351 [NEUE EAN 7715110] Regelungsbauteile -
7715110 MOD-Bus Modul OCI 351 Regelungsbauteile 46
681544 Brückenstecker STB Regelungsbauteile 10
681537 Stecker Eingang H1 Regelungsbauteile 9
681513 Stecker Eingang H4 Regelungsbauteile 9
681506 Stecker Eingang H5 Regelungsbauteile 9
681568 Stecker Eingang H6 Regelungsbauteile 8
681520 Stecker Eingang UH Regelungsbauteile 9
627498 Stecker Außenfühler (B9)/Rast 5- 2 pol. Stecker Grundmodul 8
627528 Stecker Raumgerät (RGT)/Rast 5- 3 pol. Stecker Grundmodul 9
671392 Buchse RAST5 02K09 BX1 Elektrobauteile 7
671385 Buchse RAST5 02K09 BX2 Elektrobauteile 7
7633377 Stecker Eingang BX3 Regelungsbauteile 6
627504 Stecker Trinkwasserfühler (TWF)/Rast 5- 2 pol. Stecker Grundmodul 8
603492 Stecker LPB Bus Regelungsbauteile 7
641371 Stecker Trinkwasserpumpe Ausgang TLP/ QX3 Regelungsbauteile 12
805513 Stecker Ausgang QX2 Regelungsbauteile 11
644556 Stecker Ausgang 1, 3pol Ausgang QX1 Regelung ISR (Heizkreis) 7
688277 Netzstecker Regelungsbauteile 10
7308199 Kabelbaum kpl. WGB EVO 15-28 Regelungsbauteile 25
7715111 Kabelbaum WGB EVO 38 Regelungsbauteile 34
50 7314144 Wärmetauscher WGB 15/20 Kessel- und Brennerbauteile 75
50 822299 Wärmetauscher WGB Evo 28 (Wärmetauscher ohne hinterer Isolierplatte) Kessel- und Brennerbauteile 77
50 7306734 Wärmetauscher WGB 38 Kessel - und Brennerbauteile 78
50a 7695405 Gewindestifte M8x35 (5Stck. Incl. Scheiben u. Muttern) Kessel- und Brennerbauteile 12
51 7624592 Doppelnippel VL/ RL am Wärmetauscher mit Dichtungen (2 Stck.) Kessel- und Brennerbauteile 11
52 7306459 Klemmstueck Kessel- und Brennerbauteile 12
53 986670 Isolierplatte Wärmetauscher WGB 15/20 u. 38 Kessel - und Brennerbauteile 17
54 986137 Kondenswassser-Sammelschale WGB 15/20 Kessel - und Brennerbauteile 30
54 7306460 Kondenswasser-Sammelschale WGB 28 Kessel- und Brennerbauteile 62
54 988599 Kondenswassser-Sammelschale WGB 38 Kessel - und Brennerbauteile 62
55 624459 Haltebügel Sammelschale incl. Muttern Kessel - und Brennerbauteile 9
56 609470 Dichtung Sammelschale WGB 15/20 Kessel - und Brennerbauteile 12
56 7306461 Dichtung Sammelschale WGB 28 Kessel- und Brennerbauteile 11
56 609487 Dichtung Sammelschale WGB 38 Kessel - und Brennerbauteile 12
57 986144 Abgasleitung Kessel - und Brennerbauteile 19
58 998239 Abgasadapter Kessel - und Brennerbauteile 20
59 998246 Stopfen für Meßöffnung Kessel und Brennerbauteile 8
60 657662 O-Ring Abgasstopfen Kessel- und Brennerbauteile 6
61 998253 Lippendichtung 80 mm Kessel - und Brennerbauteile 10
62 972192 Lippendichtung 70 mm DAS 70/110 12
63 998260 Lippendichtung 125 mm Kessel - und Brennerbauteile 13
7311750 Dichtungssatz Wärmetauscher/ Brenner Kessel- und Brennerbauteile 17
64 7308243 Isolierplatte Brenner Kessel- und Brennerbauteile 17
65 7308240 Brennerrohr WGB 15/20 Kessel- und Brennerbauteile 32
65 7308239 Brennerrohr WGB 28 Kessel- und Brennerbauteile 31
65 7714238 Brennerrohr WGB 38 Kessel- und Brennerbauteile 33
66 7308242 Brennerrohrdichtung Kessel- und Brennerbauteile 5
67 664318 Schraubensatz für Brennerrohr Kessel - und Brennerbauteile 7
68 7311751 Brennerdeckel Kessel- und Brennerbauteile 30
69 998420 Brennerdichtung Kessel - und Brennerbauteile 13
70 669856 Mutternsatz mit U-Scheiben (je 5 Stück) Kessel - und Brennerbauteile 7
71 7308197 Gebläse NRG77 WGB 15-28 Kessel- und Brennerbauteile 57
71 7714239 Gebläse NRG77 WGB 38 (Venturi 21,8mm) Kessel- und Brennerbauteile 57
72 7308192 Rückschlagklappe für Gebläse Kessel- und Brennerbauteile 12
73 7308193 Ansaugrohrschalldämpfer WGB 15/20 Kessel- und Brennerbauteile 10
73 7312264 Ansaugrohrschalldämpfer WGB 28/38 Kessel- und Brennerbauteile 15
74 687690 Dichtung Ansaugrohr Lippendichtring Ansaugrohr 50mm Brennerbauteile 8
75 972338 Schauglas kpl. Kessel - und Brennerbauteile 16
76 7658431 Zündelektrode EVO Serien G/H/i Kessel- und Brennerbauteile 19

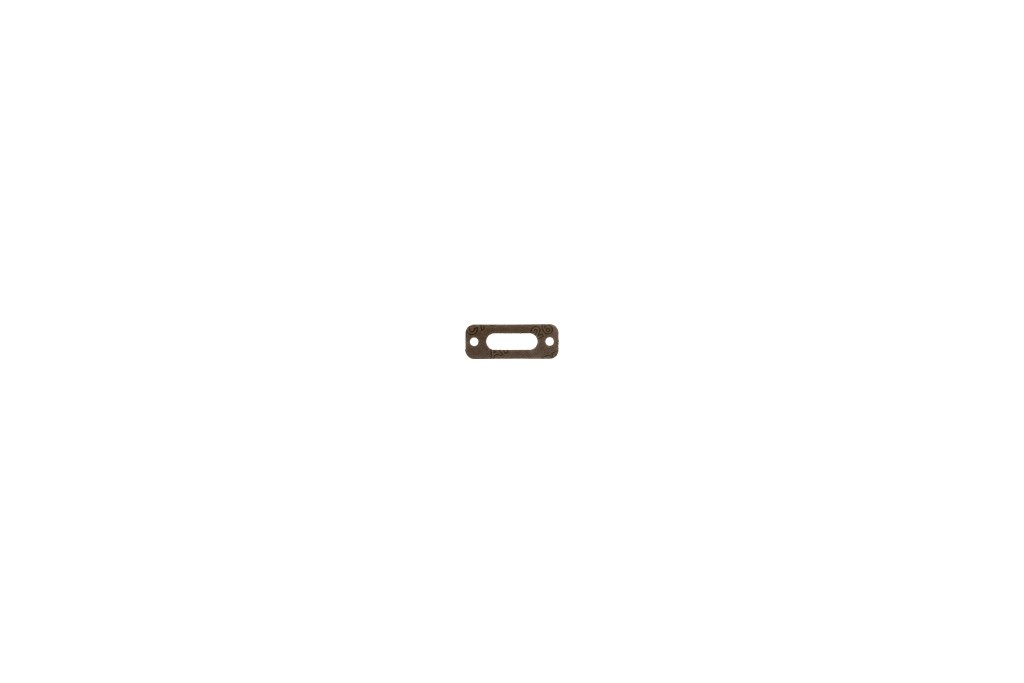

77 646635 Dichtung für Zündelektrode Kessel - und Brennerbauteile 10
78 7308196 Ionisationselektrode Kessel- und Brennerbauteile 19
79 7308241 Dichtung für Ionisatioselektrode Kessel- und Brennerbauteile 9

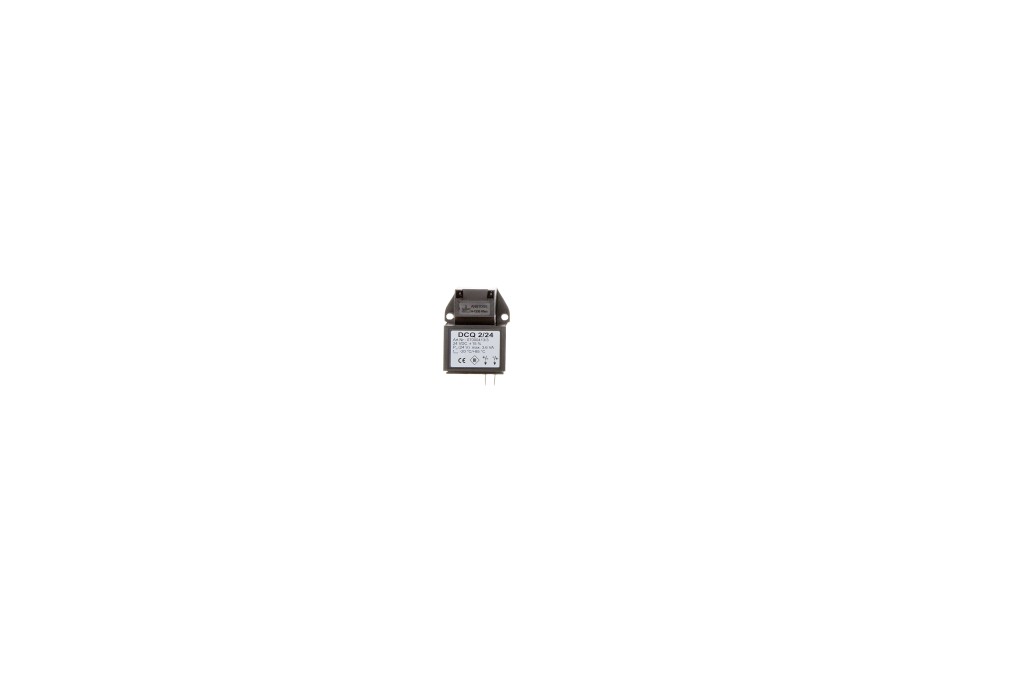

80 7638283 Zündtrafo 24V WGB 15-28 Kessel- und Brennerbauteile 25
80 991209 Zündtrafo Typ EBI 052F0030 WGB 38 Kessel - und Brennerbauteile 30
7714243 Relaisbox für Zündtrafo [NEUE EAN 7715134] WGB 38 Kessel- und Brennerbauteile -
7715134 Relaisbox für Zündtrafo WGB 38 Kessel- und Brennerbauteile 20
81 986342 Zündleitung Kessel - und Brennerbauteile 15
81 991216 Zündleitung für EBI WGB/BGB Evo 38i Kessel - und Brennerbauteile 15
82 7633373 Haltefeder für Ansaugrohrschalldämpfer Kessel- und Brennerbauteile 14
83 574181 Langmutter M4x20, (2 Stck) Brennerbauteile 7
7630553 Wartungsset Brenner WGB/BGB/BBS/BBK EVO 15-38 Serie G/H/i Wartung und Service 30
7630554 Wartungsset Kessel kpl. WGB/BGB/BBS/BBK EVO Serie G/H/i (incl.Brennerwartung) Wartung und Service 42
100 7308221 MAG Heizung 10 L Zubehör 23
101 7311037 Befestigungsmutter MAG incl. Scheibe Verrohrungsbauteile 7
102 7310646 Anschlussrohr MAG einzeln Verrohrungsbauteile 18
103 7310650 Anschlussrohr Rücklauf Heizkreis 2 Verrohrungsbauteile 23
104 7308207 Vorlaufrohr oben WGB EVO 15/20 Verrohrungsbauteile 28
104 7308210 Vorlaufrohr oben WGB EVO 28 Verrohrungsbauteile 28
104 988643 Vorlaufrohr, oben oben WGB EVO 38 Verrohrungsbauteile 31
105 541855 Schnellentlüfter 3/8", 10 bar LPS 1/2/3/4 C 16
106 986380 Vorlaufverteiler WGB EVO 15/20/28 Verrohrungsbauteile 20
107 7700446 Sicherheitsventil 3 bar Verrohrungsbauteile Kessel und Zubehör 19
108 7308202 Wasserdrucksensor Kessel- u. Verrohrungsbauteile 17
109 953399 Manometer Verrohrungsbauteile 18
110 577564 Kondenswassersyphon mit Anschlußschlauch kpl. Kesselbauteile 20
111 930277 Schlauch für Syphon Meterware (1 Stück = 1 m) Sicherheitsgruppe Kaltwasser TWA-BBS, BBS 10/15 und BBS 15/19 10
112 639064 Überwurfmutter mit Dichtung für Syphon Verrohrungsbauteile 8
113 7308208 Rücklaufrohr WGB 15/20 Verrohrungsbauteile 25
113 7308211 Rücklaufrohr WGB 28 Verrohrungsbauteile 20
113 7714241 Rücklaufrohr [NEUE EAN 7715132] WGB 38 Verrohrungsbauteile -

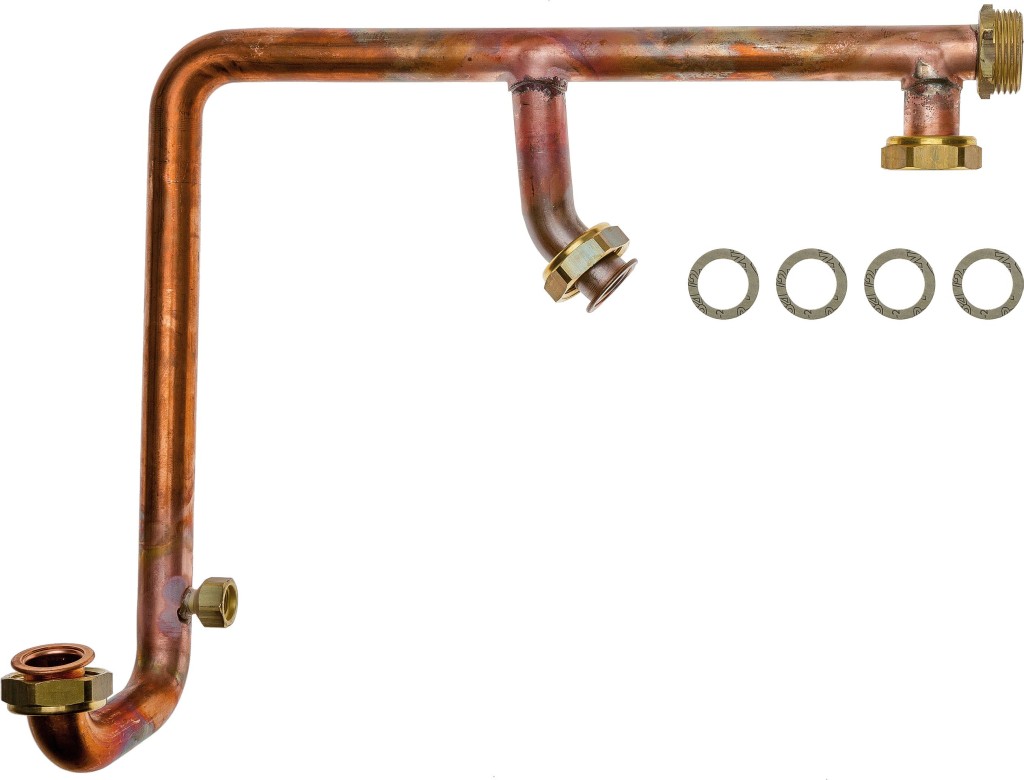

113 7715132 Rücklaufrohr WGB 38 Verrohrungsbauteile 23
114 986403 Schwerkraftsperre WGB 15/20 Verrohrungsbauteile, LS-BS E/ LS-U1/2 E, LS-U1/2 E 20
114 988667 Winkel-Schwerkraftsperre WGB 28/38 Zubehör Ladepumpensets ab 06.2001 / LPS 1/2/3/4/5 C / LS-U2 21
115 7668885 Ersatzpumpe UPM3 15-70-130mm Ersatz 66
7658413 Netzleitung UPM3 0,8m Regelungsbauteile 19
7658414 PWM Leitung UPM3 0,8m Regelungsbauteile 16
987691 Pumpenersatzrohr Verrohrungsbauteile a.A
116 986427 Anschlußrohr Rücklauf Verrohrungsbauteile 18
117 7308206 Gasanschlussrohr WGB 15/20 Verrohrungsbauteile 18
117 7308209 Gasanschlussrohr WGB 28 Verrohrungsbauteile 18
117 7714242 Gasanschlussrohr [NEUE EAN 7715133] WGB 38 Verrohrungsbauteile -
117 7715133 Gasanschlussrohr WGB 38 Verrohrungsbauteile 20
118 982245 Dichtung 1" 2 Stück SPS-TS, WGB 2 6
119 658997 Dichtung 3/4" Gasanschlussrohr 5 Stück Verrohrungsbauteile 7
120 658980 Dichtung 1/2" Gasventil 5 Stück Verrohrungsbauteile 7
121 7308222 Gasventil Siemens VGE56 Verrohrungsbauteile 48
122 7308220 Überwurfmutter für Gasventil Verrohrungsbauteile 10
123 986441 Doppelnippel für Gasanschlußrohr Verrohrungsbauteile 12
124 992619 Ablauftrichter für Sicheitsventil Verrohrungsbauteile (Kessel u. Zubehör) 11
125 7633371 Blindstopfen 1" Verrohrungsbauteile 11
140 982771 Speicherrücklaufrohr [NEUE EAN 982740] SPS-U, WGB 2 -
140 982740 Speicherrücklauf (Pumpe) SPS-TS/SPS-U, WGB 2, LS-BS E/ LS-U1/2 E, LS-U1/2 E 16
141 982788 Speichervorlauf SPS-TS/SPS-U, WGB 2/C, LS-BS E/ LS-U1/2 E, LS-U1/2 E 28
142 7668885 Ersatzpumpe UPM3 15-70-130mm Heizkreis/Speicher Ersatz 66
143 986403 Schwerkraftsperre Verrohrungsbauteile, LS-BS E/ LS-U1/2 E, LS-U1/2 E 20
144 7633386 Schlauch Vor- u. Rücklauf Speicher LS-BS LS-BS 19
7311021 PWM Blindstecker UPM UPM2, LS-BS E/ LS-U1/2 E, LS-U1/2 E -
7658413 Netzleitung UPM3 0,8m UPM Regelungsbauteile 19
982801 Fühler QAZ 36 Speicherfühler 2 m SPS-TS/-U , VSB/UVS , W-Therme, LS-BS E/ LS-U1/2 E und LS-U1/2 E 19
140 982771 Speicherrücklaufrohr [NEUE EAN 982740] SPS-U, WGB 2 -
140 982740 Speicherrücklauf (Pumpe) SPS-TS/SPS-U, WGB 2, LS-BS E/ LS-U1/2 E, LS-U1/2 E 16
141 982788 Speichervorlauf SPS-TS/SPS-U, WGB 2/C, LS-BS E/ LS-U1/2 E, LS-U1/2 E 28
142 7668885 Ersatzpumpe UPM3 15-70-130mm Ersatz 66
143 986403 Schwerkraftsperre Verrohrungsbauteile, LS-BS E/ LS-U1/2 E, LS-U1/2 E 20
145 982269 Anschlussrohr 18 x 100 (LS-U1) SLS 5 12
982801 Fühler QAZ 36 Speicherfühler 2 m SPS-TS/-U , VSB/UVS , W-Therme, LS-BS E/ LS-U1/2 E und LS-U1/2 E 19
7658413 Netzleitung UPM3 0,8m Regelungsbauteile 19
150 982665 Kugelhahn 3/4" für Vorlauf, ADH 1/2 u. 3/4 ADH 1/2 und ADH 3/4, WGB 15/20 / W-Thermen 24
151 982672 Kugelhahn 3/4" für Rücklauf, ADH 1/2 u. 3/4 ADH 1/2 und ADH 3/4, WGB 15/20 / W-Thermen 24
152 982689 Kugelhahn für Gasanschluß 1/2", ADH 1/2 ADH 1/2 und ADH 3/4, WGB 15/20 / W-Thermen 28
152 982696 Kugelhahn für Gasanschluß 3/4", ADH 3/4 ADH 1/2 und ADH 3/4, WGB 15/20 / W-Thermen 25
153 982702 Kugelhahn für Vorlauf, AEH 1/2 u. 3/4 AEH 1/2 und 3/4, WGB 15/20 / W-Thermen 40
154 982719 Kugelhahn für Rücklauf, AEH 1/2 u. 3/4 AEH 1/2 und 3/4, WGB 15/20 / W-Thermen 32
155 982726 Kugelhahn für Gasanschluß 1/2", AEH 1/2 AEH 1/2 und 3/4, WGB 15/20 / W-Thermen 25
155 982733 Kugelhahn für Gasanschluß 3/4", AEH 3/4 AEH 1/2 und 3/4, WGB 15/20 / W-Thermen 26

'a.A' = Preis auf Anfrage; '-' = nicht mehr lieferbar

Letzte Aktualisierung: 18.04.2024
