WHBS/WHBC: Geräteinformationen

	Ersatzteil über Explosionszeichnung suchen (Hinweis: über die Positionsnummer gelangen Sie zum richtigen Teil in der Liste) - keine Zeichnung verfügbar -	Baujahre 2012-2015
WHBS/WHBC: Dokumentation (9 Dokumente verfügbar) 9 Dokumente verfügbar Montage-/Installationsanleitungen: Nummer Version Hinweis Sprache      Installationshandbuch Gas-Brennwertkessel CSB PRO 14 - 30 CCB PRO 22/24 und 28/33 7644377-02 11.15 - D     Montageanleitung Schnellmontagerahmen SMR-WHBC/WHBS 7311042-03 07.20 - D/​F/​GB/​Ru/​LT     Montageanleitung Schnellmontagerahmen SMRWHBS Schnellmontagerahmen SMRWHBC 7306940-01 08.12 - D/​F/​I     Montageanleitung UBS-F-WHB fur WHBS 14-22, WHBC 22/24, WHBC 28/33 7306552-03 12.19 - D/​F/​I/​E/​PL/​CZ/​H/​DK     Montageanleitung Verrohrungs-Set UVS WHBS / VSB WHBS für Serie WHBS 7730933-02 07.20 - D/​DK/​F/​PL/​CZ/​H/​Ru/​LT/​Ch     Montageanleitung Verrohrungs-Set UVS WHBS für WHBS 7305802-06 09.15 - D/​GB/​F/​DK/​PL/​CZ/​H/​Ch     Montageanleitung Verrohrungs-Set VSB WHBS für WHBS 7305803-05 09.15 - D/​GB/​F/​DK/​PL/​CZ/​H     Wartungsanleitung Gas-Brennwertgeräte Wxx / Bxx 15-38 kW 7666684-01 08.16 - D Betriebsanleitungen: Nummer Version Hinweis Sprache      Spülvorrichtung für die Reinigung von Wärmetauschern 7311071 11.13 - D/​CZ/​DK/​GB/​E/​F/​H/​I/​NL/​PL

WHBS/WHBC: Teileliste

Sortieren nach Katalog: aufsteigendKatalog: absteigendPos.: aufsteigendPos.: absteigendArt-Nr.: aufsteigendArt-Nr.: absteigendName: aufsteigendName: absteigendInfo: aufsteigendInfo: absteigendGruppe: aufsteigendGruppe: absteigendPreisgruppe: aufsteigendPreisgruppe: absteigend        Filter: Nur aktuelle (lieferbare) Artikel anzeigen

Zeichn.	Pos.	Art-Nr.	Name	Info	Gruppe	Preisgruppe	Doku	Foto	Best.
	1	986076	Aufhängeschiene		Verkleidungsbauteile	17
	2	7306454	Vorderwand mit Dämmung		Verkleidungsbauteile	44
	3	687799	Firmenlogo		Verkleidungbauteile	9

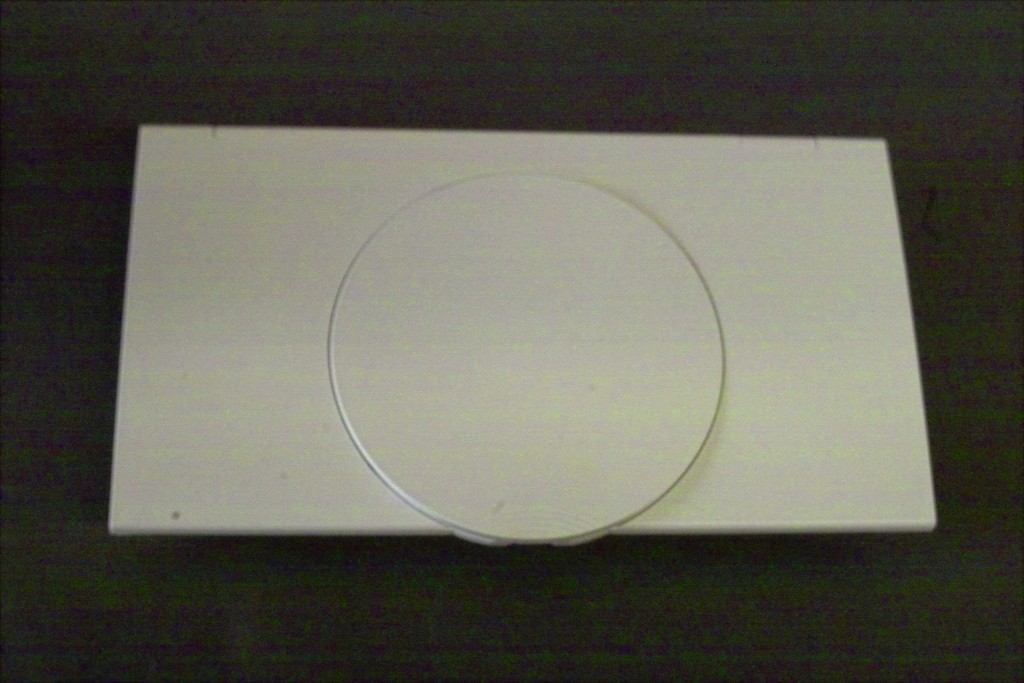

	4	7306511	Regelungsklappe kpl. mit weißer Ronde		Verkleidungsbauteile	22
	5	986113	Verschluß für Vorderwand		Verkleidungsbauteile	12
	6	986311	Durchührungstülle 53/63/27		Verkleidungsbauteile	8
	7	7306456	Durchführungstülle 44/58/16		Verkleidungsbauteile	10
	8	7306457	Stopfen 15mm und 20mm		Verkleidungsbauteile	10

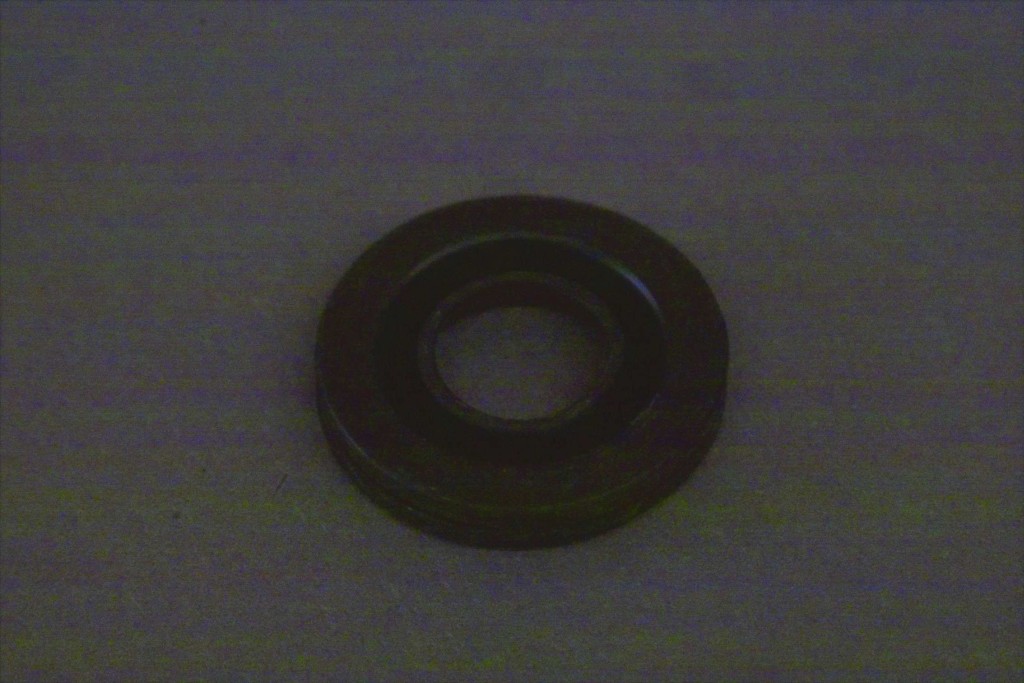

	9	7306486	Dichtungstülle für SV Ventil		Verkleidungsbauteile	10

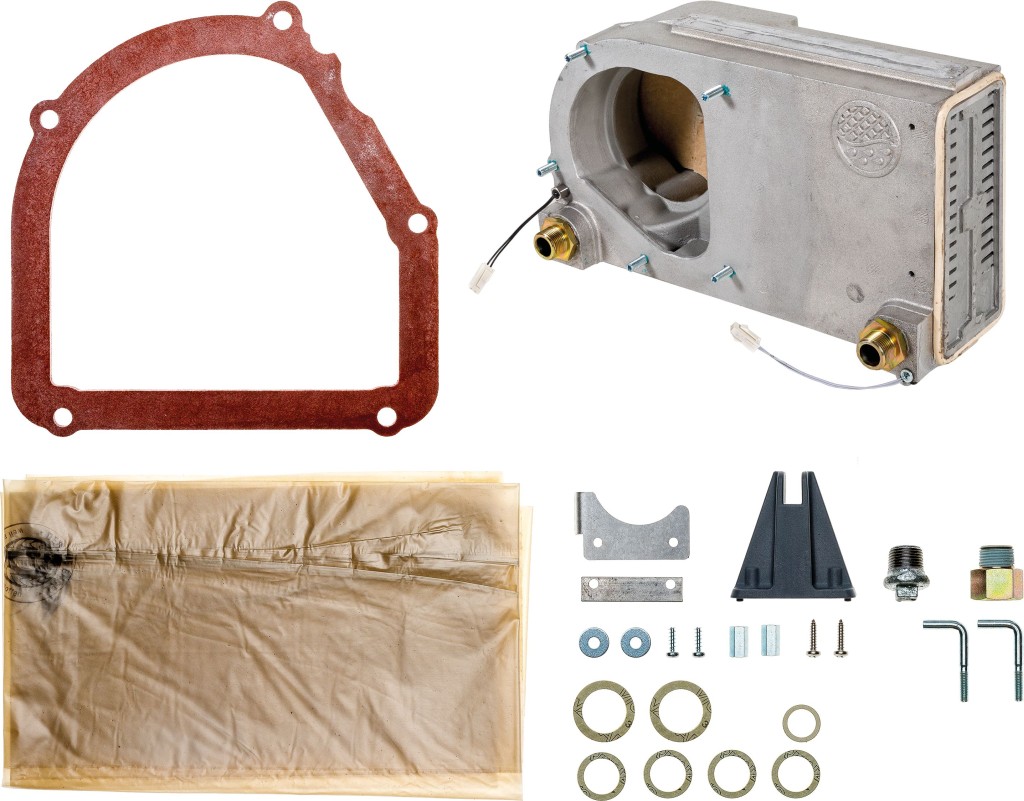

	10	822565	Wärmetauscher	14-24 kW ohne Rücklauffühler	Kessel- und Brennerbauteile	75
	10	822299	Wärmetauscher	28/33 kW ohne Rücklauffühler (Wärmetauscher ohne hinterer Isolierplatte)	Kessel- und Brennerbauteile	77
	11	7306459	Klemmstueck		Kessel- und Brennerbauteile	12
	12	541855	Schnellentlüfter 3/8", 10 bar		LPS 1/2/3/4 C	16
	13	986670	Isolierplatte Wärmetauscher [NEUE EAN 7895028]		Kessel - und Brennerbauteile	-
	13	7895028	Isolierplatten WT neue Nockengeometrie		Kessel - und Brennerbauteile	11
	14	986137	Kondenswassser-Sammelschale	WHB 14-24	Kessel - und Brennerbauteile	30
	14	7306460	Kondenswasser-Sammelschale	WHB 28/33	Kessel- und Brennerbauteile	62
	15	609470	Dichtung Sammelschale	WHB 14-24	Kessel - und Brennerbauteile	12
	15	7306461	Dichtung Sammelschale	WHB 28/33	Kessel- und Brennerbauteile	11
	16	7306462	Adapterplatte/ Halter Sammelschale	WHB 28/33	Kessel- und Brennerbauteile	19

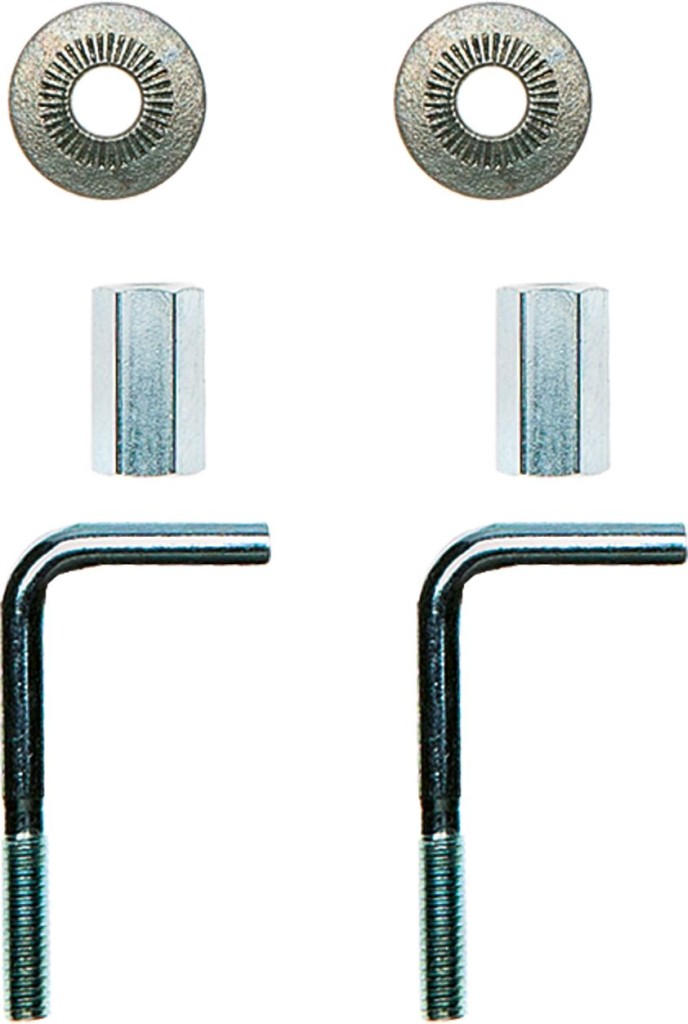

	17	7306463	Haltebolzen mit Mutter (2 Stck.)		Kessel- und Brennerbauteile	11
	18	986144	Abgasleitung	DN 70	Kessel - und Brennerbauteile	19
	19	998239	Abgasadapter		Kessel - und Brennerbauteile	20
	20	998246	Stopfen für Meßöffnung		Kessel und Brennerbauteile	8
	21	998253	Lippendichtung 80 mm		Kessel - und Brennerbauteile	10
	22	972192	Lippendichtung 70 mm		DAS 70/110	12
	23	998260	Lippendichtung 125 mm		Kessel - und Brennerbauteile	13
		986168	Dichtungssatz Wärmetauscher / Brenner	WHB 14-24	Kessel - und Brennerbauteile	18

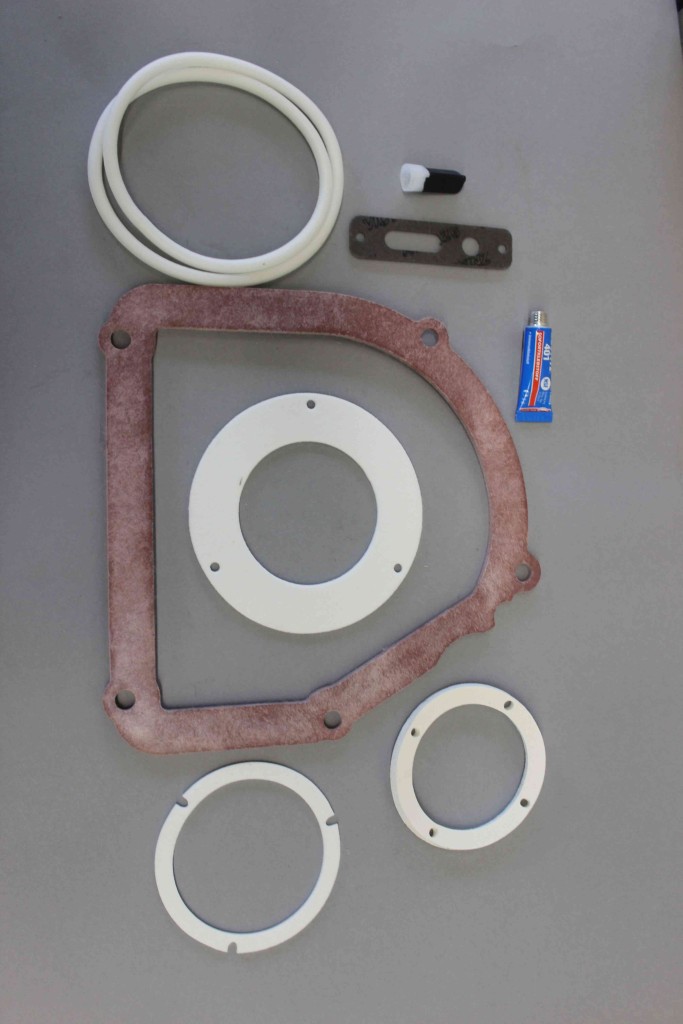

		7306464	Dichtungssatz Wärmetauscher/Brenner	WHB 28/33	Kessel- und Brennerbauteile	18
	24	986175	Isolierplatte Brenner		Kessel - und Brennerbauteile	16
	25	986182	Brennerrohr	WHB 14-24	Kessel - und Brennerbauteile	21

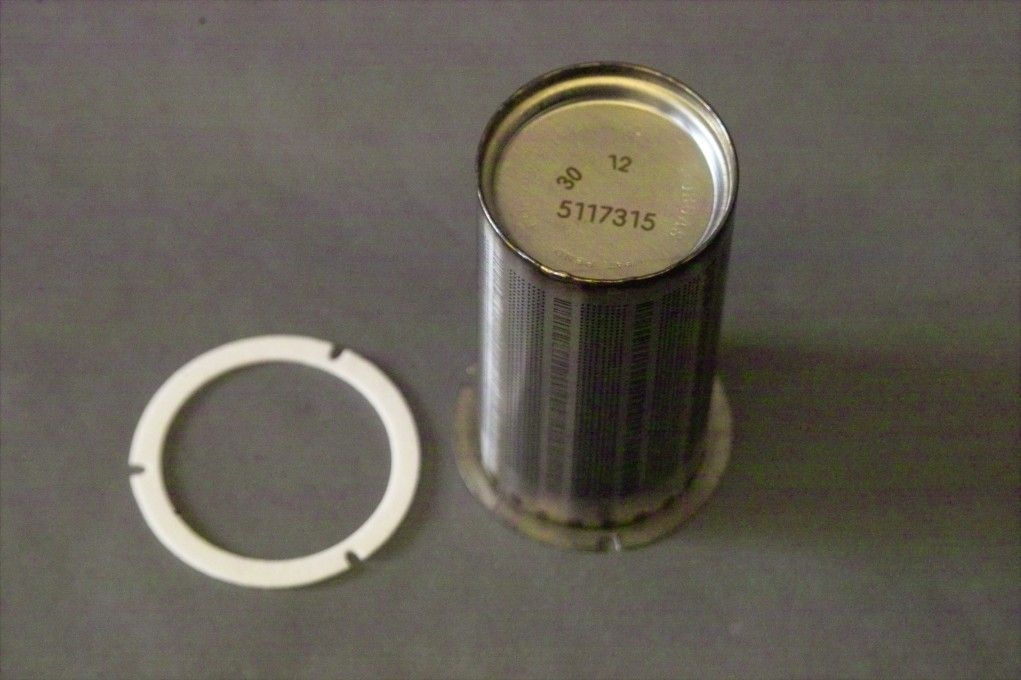

	25	822152	Brennerrohr	WHB 28/33	Kessel- und Brennerbauteile	32
	26	624381	Brennerrohrdichtung		Brennerbauteile	11
	27	664318	Schraubensatz für Brennerrohr		Kessel - und Brennerbauteile	7
	28	998420	Brennerdichtung		Kessel - und Brennerbauteile	13
	29	986199	Brennerdeckel		Kessel - und Brennerbauteile	32
	30	669856	Mutternsatz mit U-Scheiben	(je 5 Stück) Brennerdeckel	Kessel - und Brennerbauteile	7
	31	698627	Luftblende	WHBS 14	Kessel- und Brennerbauteile	19
	31	986212	Luftblende	WHBS 22 und WBC 22/24	Kessel - und Brennerbauteile	12

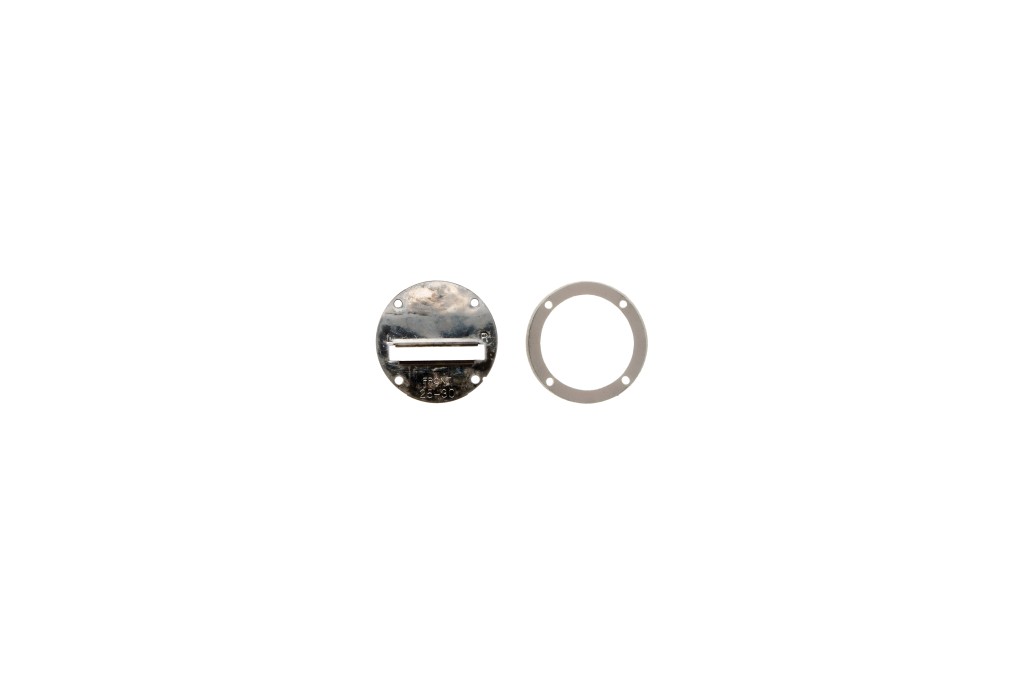

	31	7306465	Luftblende	WHBC 28/33	Kessel- und Brennerbauteile	18
	32	986274	Düse FL-Gas, 4,20 mm [NEUE EAN 986236]	Erdgas E WHBS 14 und FL-Gas WHBS 22/WHBC 22/24	Kessel - und Brennerbauteile	-
	32	986243	Düse FL-Gas, 3,20 mm	FL-Gas WHBS 14	Kessel - und Brennerbauteile	15
	32	986267	Düse Erdgas E, 5,40 mm	Erdgas E WHBS 22/WHBC 22/24	Kessel - und Brennerbauteile	15
	32	987660	Düse Erdgas E, 6,50 mm	WHBC 28/33	Kessel - und Brennerbauteile	15
	32	666701	Düse Erdgas E, 4,90 mm	FL-Gas WHBC 28/33	Kessel- und Brennerbauteile	15

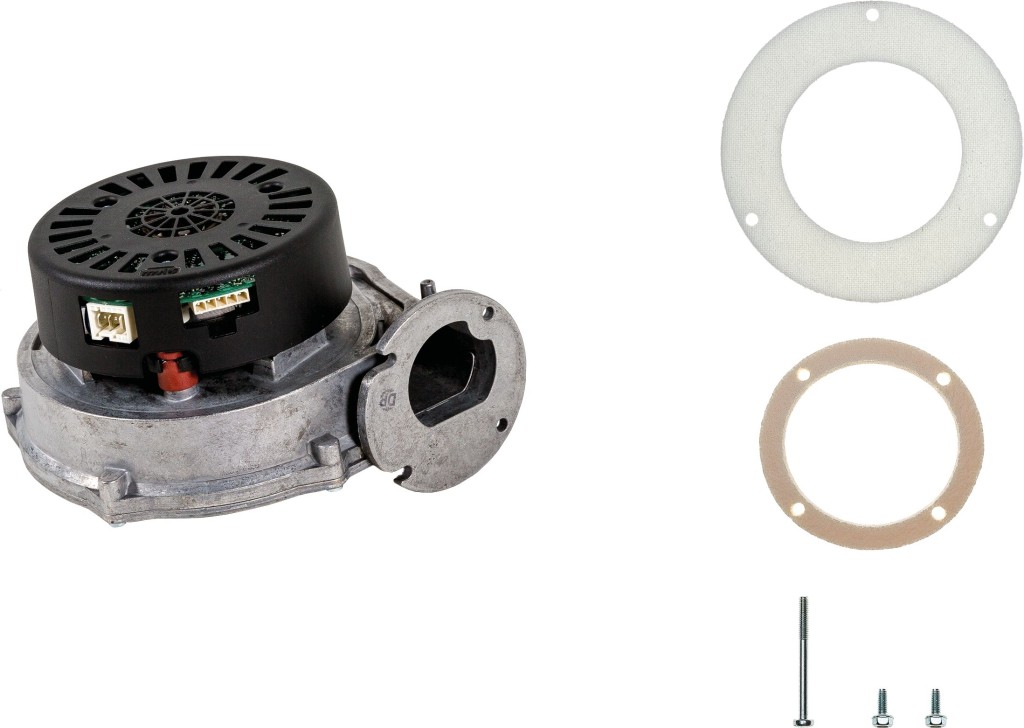

	33	822510	Gebläse WHBS/WHBC/WHB-K		Kessel - und Brennerbauteile	56
	34	986298	Adapter für Gebläse		Kessel - und Brennerbauteile	18
	35	986304	Ansaugrohr		Kessel - und Brennerbauteile	16
		972239	Silikonschlauch D5x1,5x425mm		Kessel - und Brennerbauteile	8
	36	972338	Schauglas kpl.		Kessel - und Brennerbauteile	16
	37	986328	Zünd und Ionisationseinheit		Kessel - und Brennerbauteile	25
	38	986335	Dichtung für Zünd- u. Ionisationseinheit		Kessel - und Brennerbauteile	9
	39	972789	Zündtrafo Typ ZAG 2 /230 V		Regelungsbauteile	23
		986342	Zündleitung	(2 Stück)	Kessel - und Brennerbauteile	15
	50	993241	Membranausdehnungsgefäß		Verrohrungs- und Speicherbauteile	46
	51	7306467	Halter MAG		Verrohrungsbauteile	17

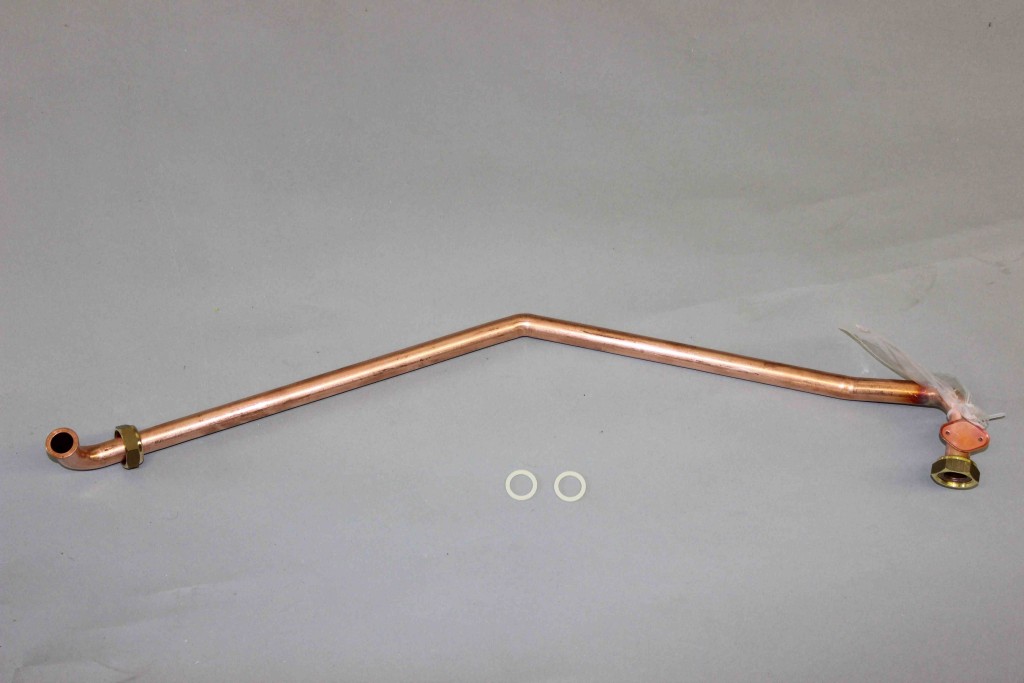

	52	7306468	Vorlauffrohr	WHBS 14/22	Verrohrungsbauteile	19

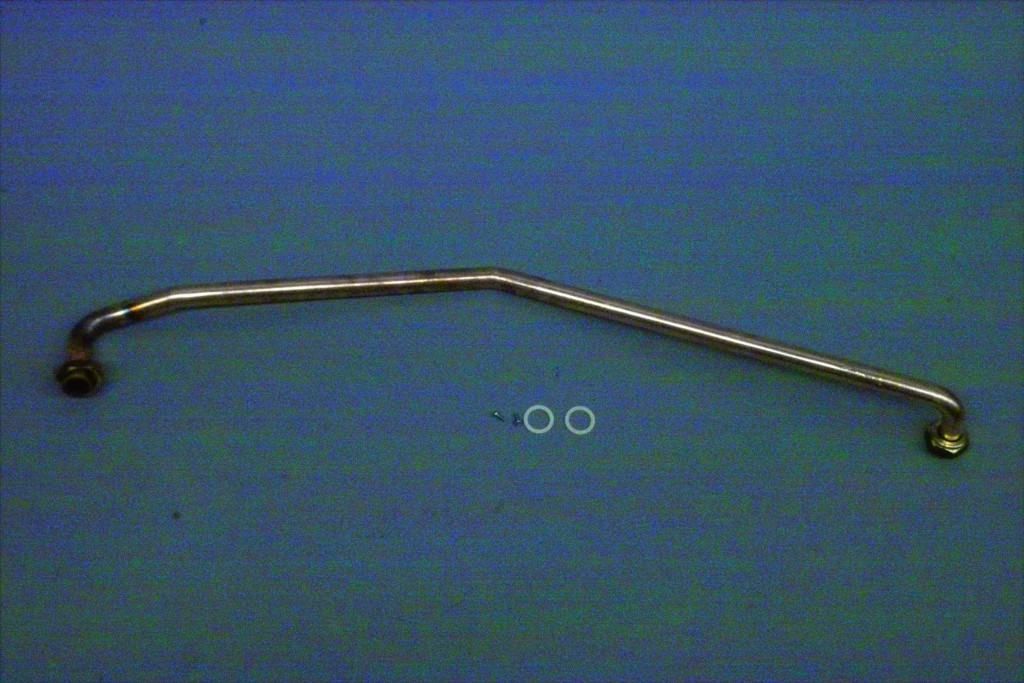

	53	7306469	Vorlauffrohr	WHBC 22/24	Verrohrungsbauteile	19

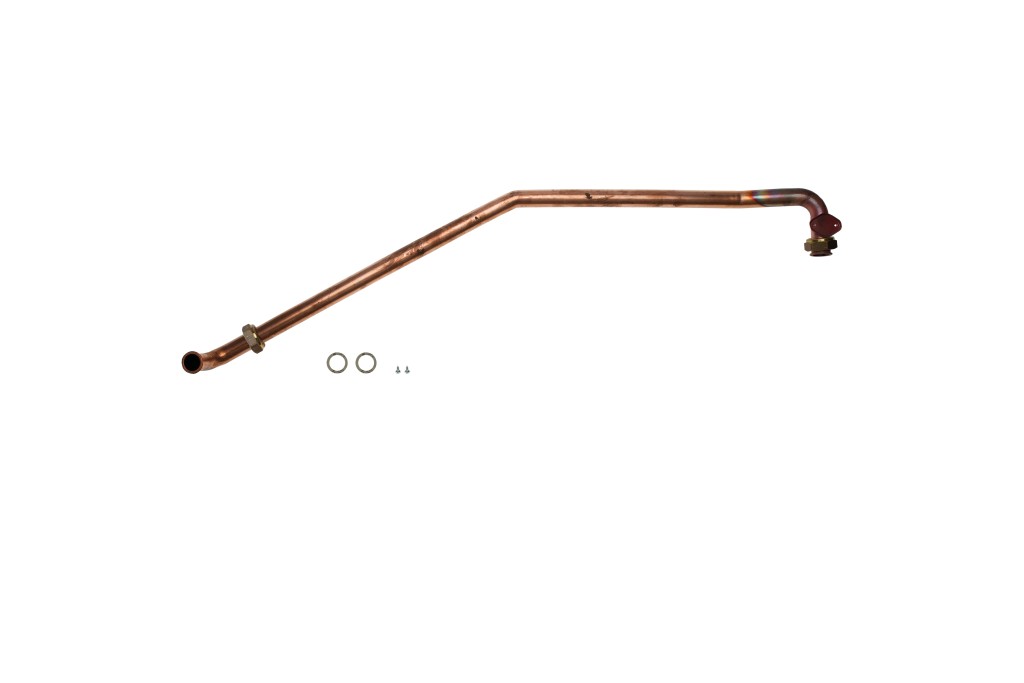

	53	7306470	Vorlauffrohr	WHBC 28/33	Verrohrungsbauteile	20
	54	972697	Winkel		Verrohrungsbauteile	12

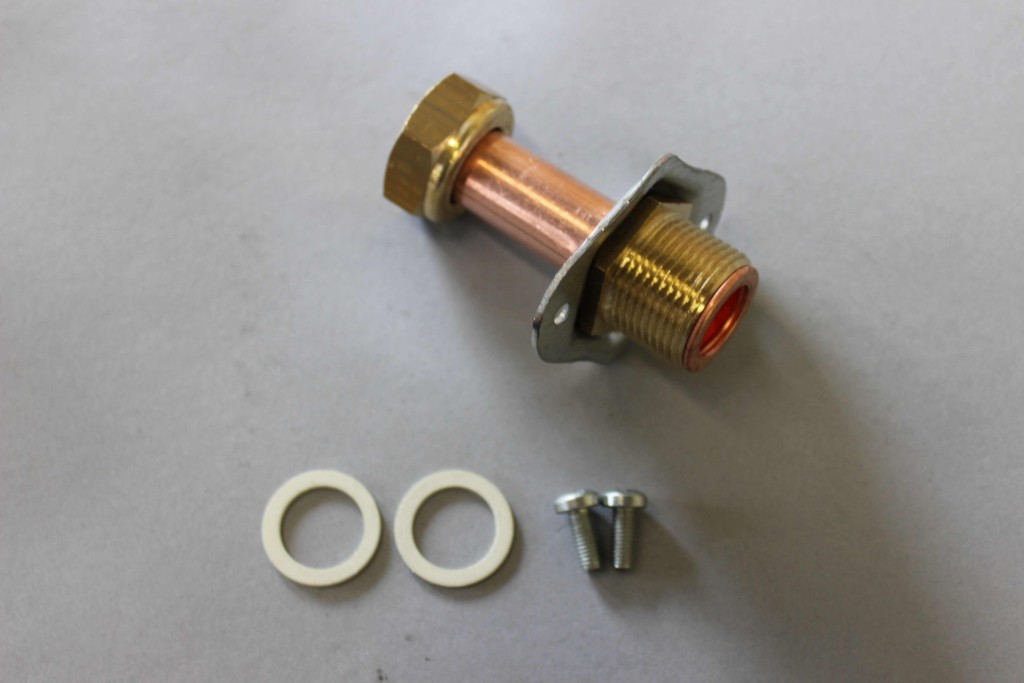

	55	7306472	Anschl.-Stück Vorlauf		Verrohrungsbauteile	16
	56	7306473	Wasserdruckwächter		Speicher- und Verrohrungsbauteile	21

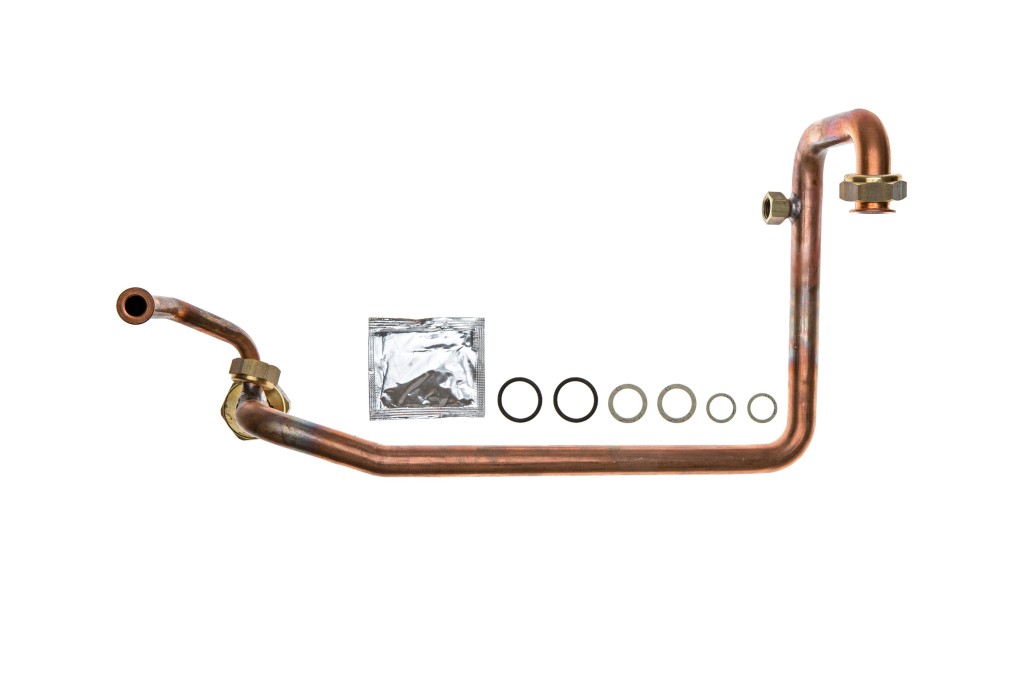

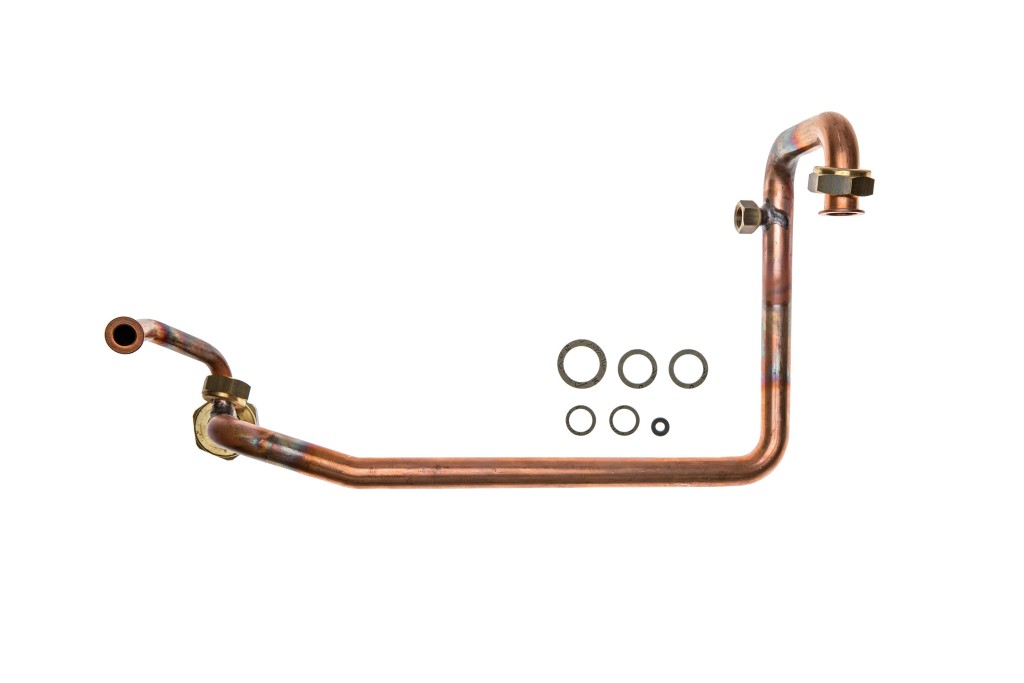

	57	7306474	Rücklaufrohr	WHBS 14/22	Verrohrungsbauteile	21

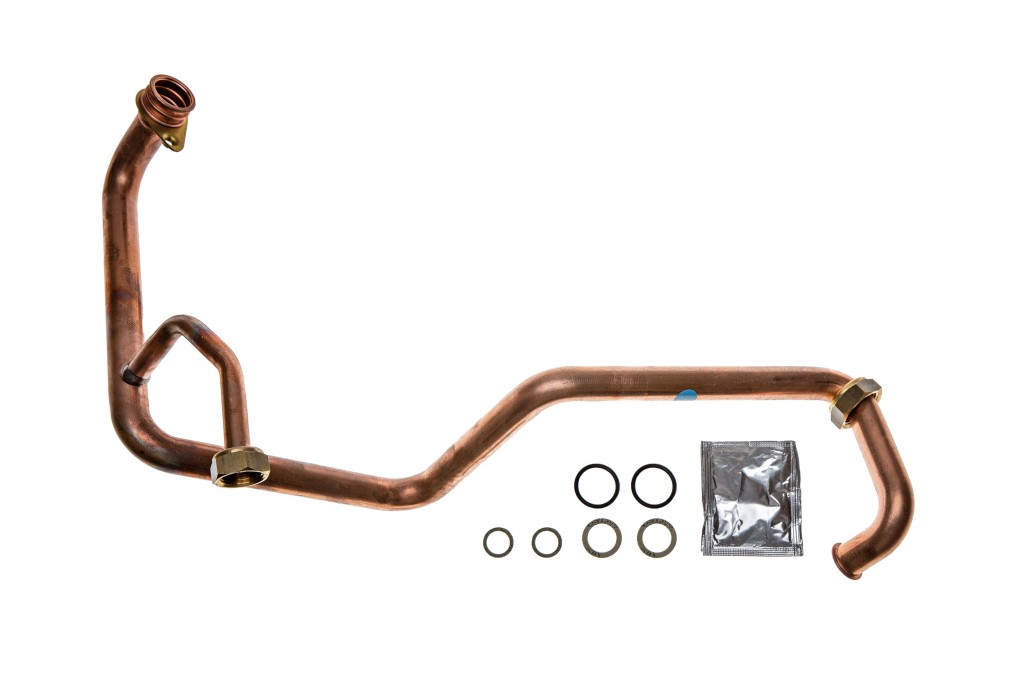

	58	7306475	Rücklaufrohr	WHBC 22/24	Verrohrungsbauteile	-
	58	7306476	Rücklaufrohr	WHBC 28/33	Verrohrungsbauteile	-
	59	7638299	Pumpe Heizkreis/ Speicher UPM3 FLEX AS 15-50 130 AZA [NEUE EAN 7668885]	Pumpe UPS 15-50	LS-BS und LS-U1	63

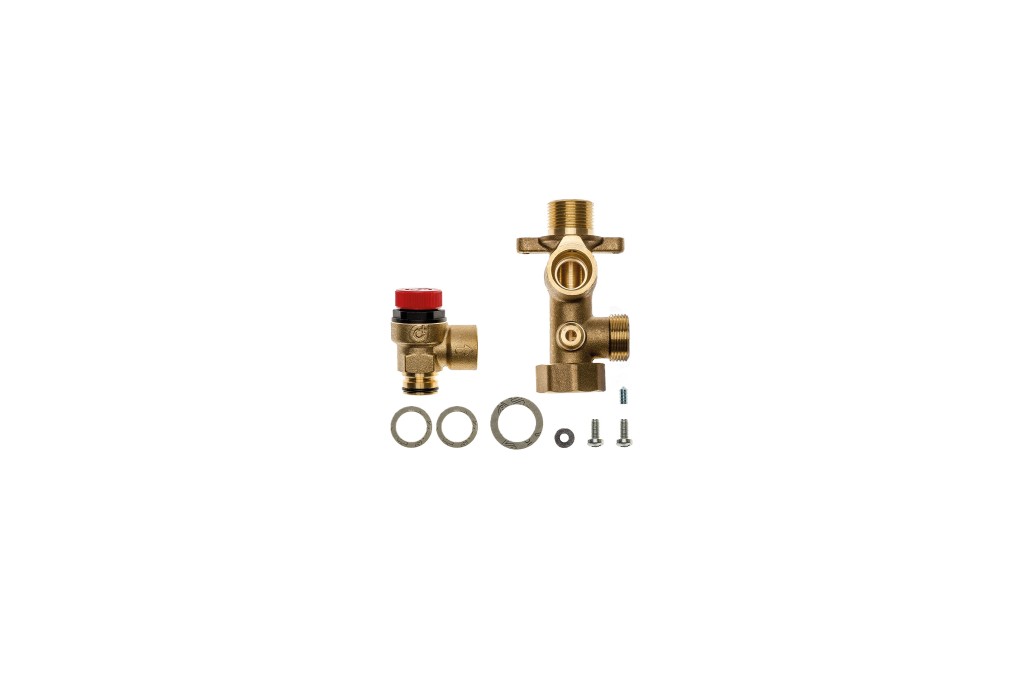

	60	7306478	Anschl.-Teil./ Rücklaufverteiler mit Sicherheitsventil	WHBS 14/22	Verrohrungsbauteile	21
	61	7306479	Manometer Dichtung		Verrohrungsbauteile	4

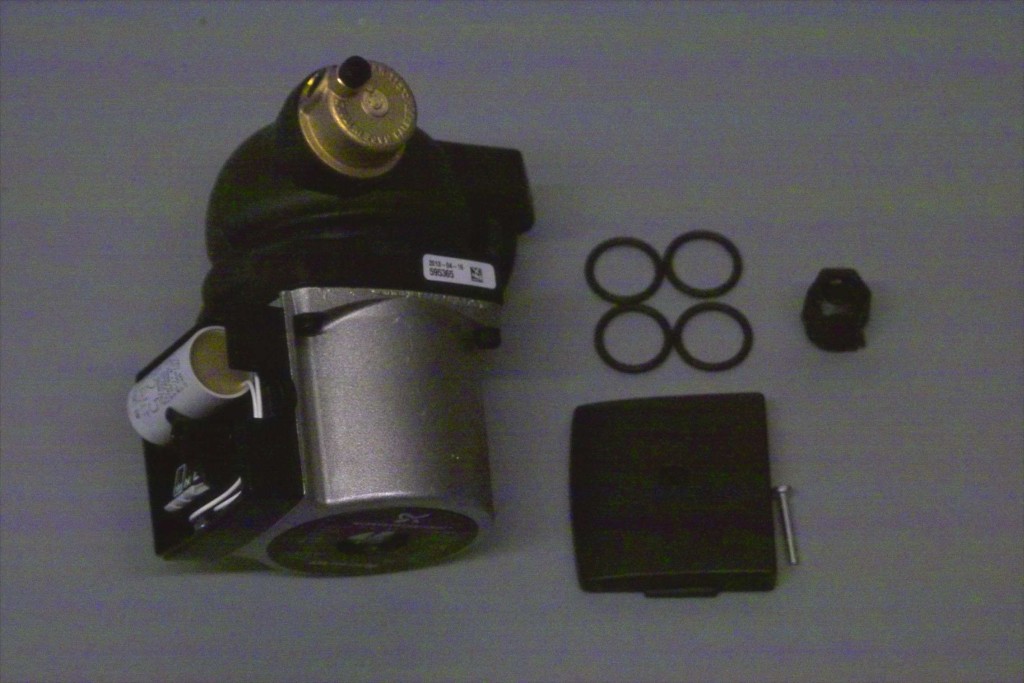

	62	822213	Pumpe UP 15-60 A0 mit Entlüfter	für WHBC	Verrohrungsbauteile	63

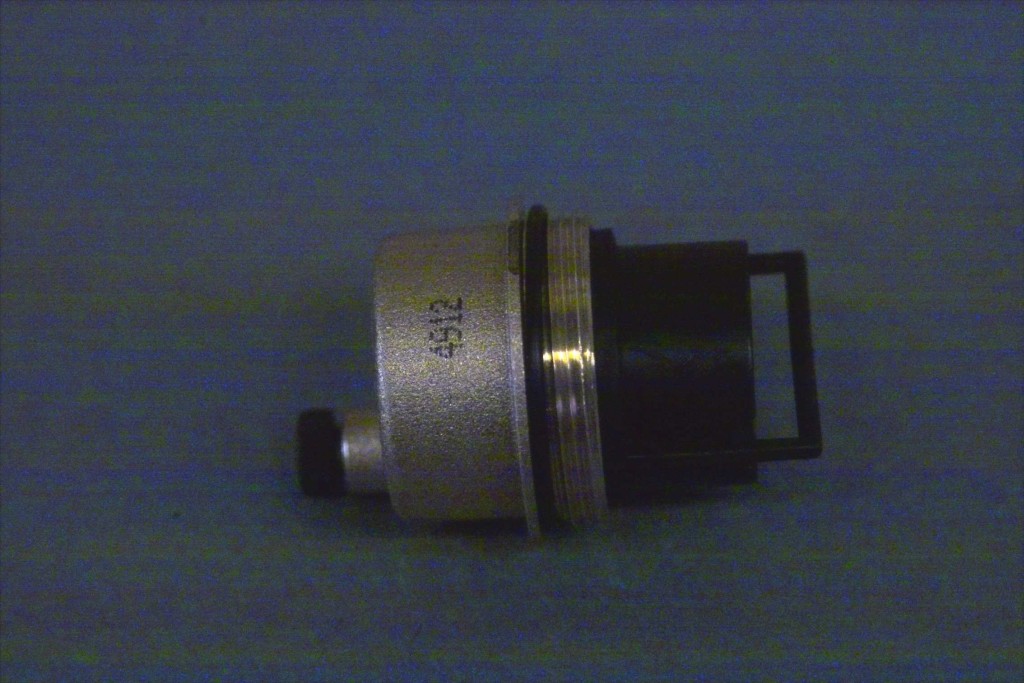

	63	7306512	Pumpenentlüfter		Verrohrungsbauteile	15

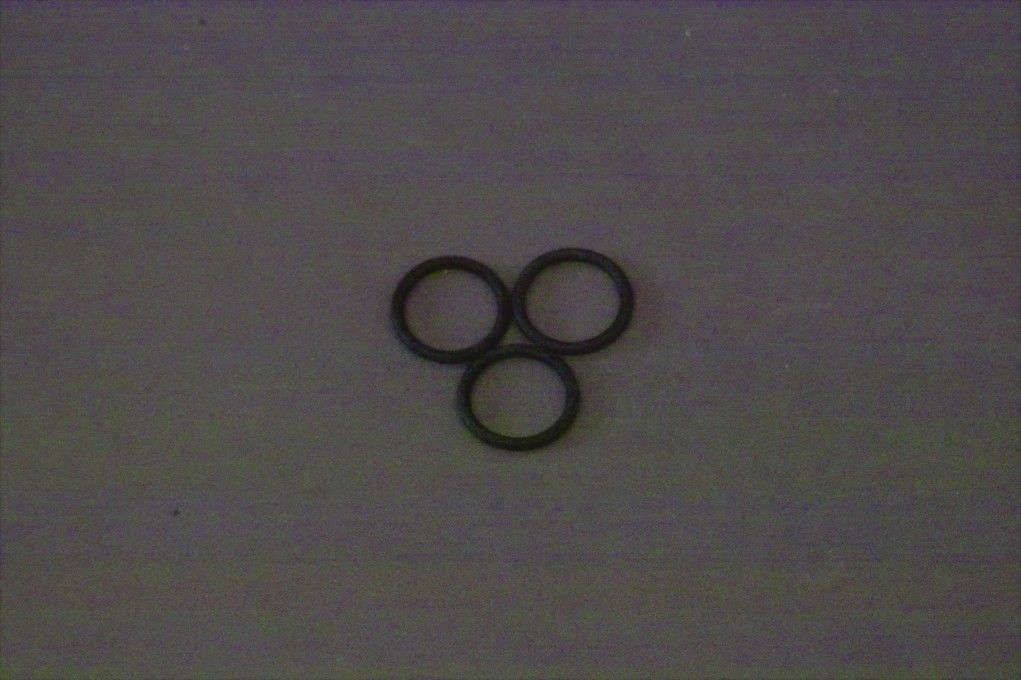

	64	822237	O-Ring 22x3 EPDM für Pumpe UP 15-60 A0		Verrohrungsbauteile	9

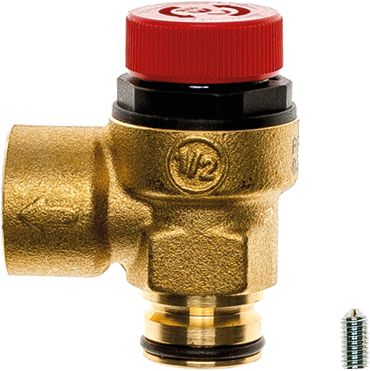

	65	7306513	Sicherheitsventil 3 bar		Verrohrungsbauteile	13
	66	986441	Doppelnippel für Gasanschlußrohr	Anschl.-Teil Gas 1/2" -15mm	Verrohrungsbauteile	12

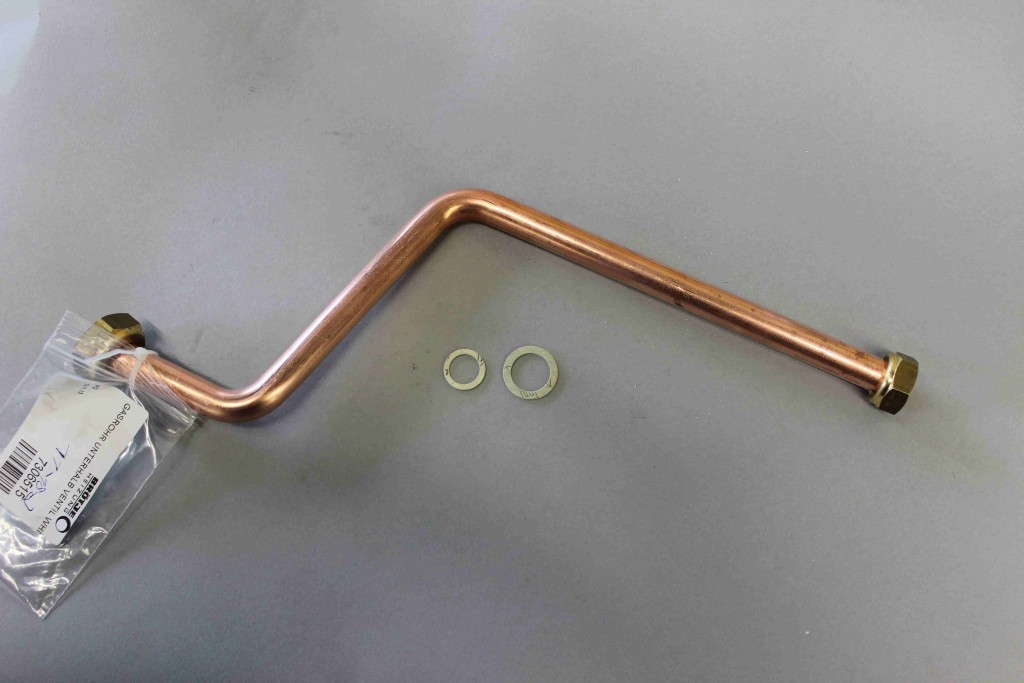

	67	7306515	Gasrohr	unterhalb des Ventils WHBS/C	Verrohrungsbauteile	16

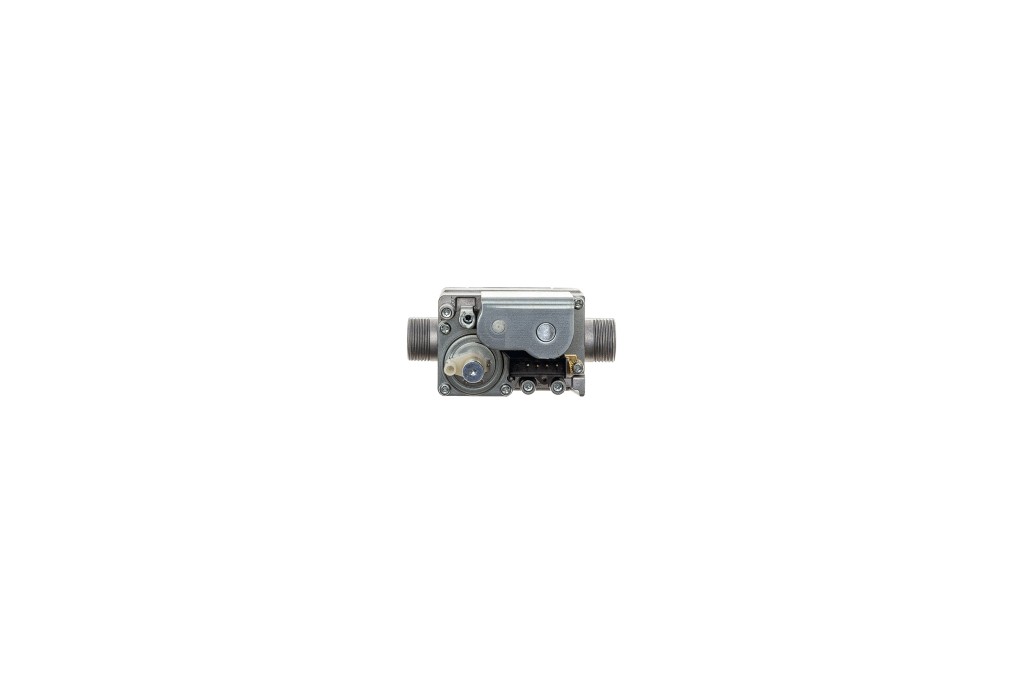

	68	822176	Gasventil Siemens VGU 86 S0209		Verrohrungsbauteile	33

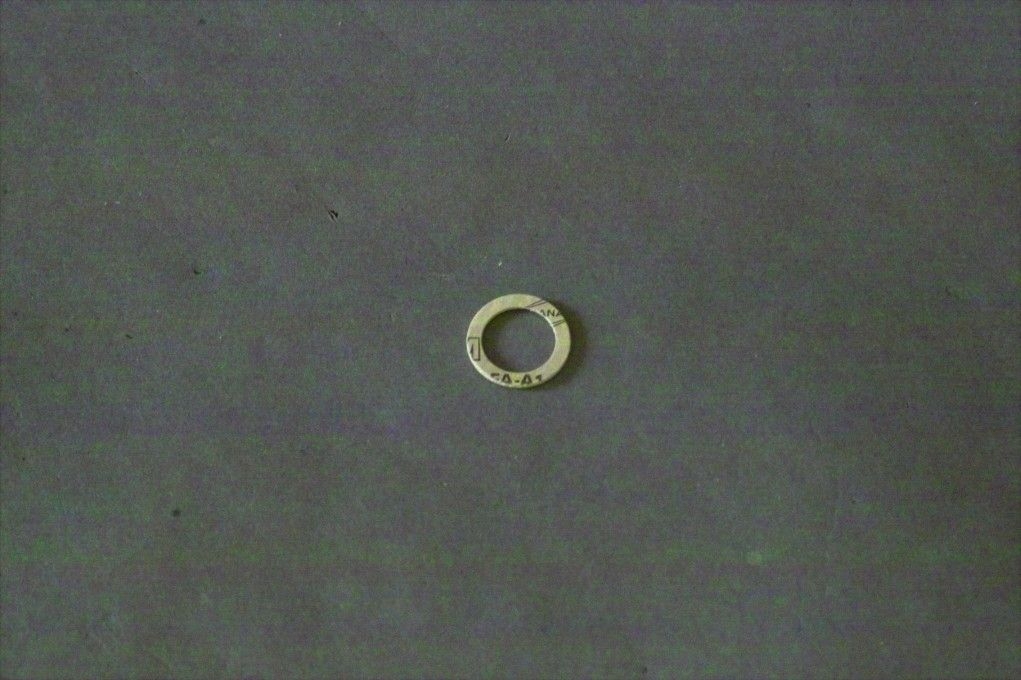

	69	822183	Dichtung Gasventil		Verrohrungsbauteile	6

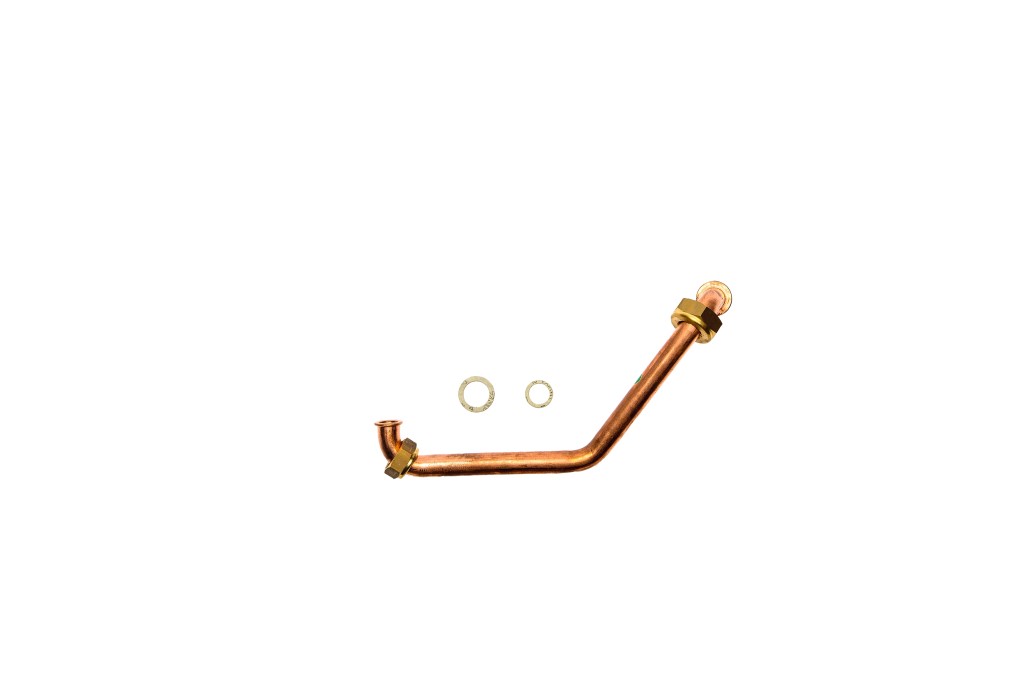

	70	7306516	Gasrohr oberhalb des Ventils	oberhalb des Ventils WHBS 14/22	Verrohrungsbauteile	16
	71	7306518	Gasrohr oberhalb des Ventils	oberhalb des Ventils WHBC 22/24	Verrohrungsbauteile	16

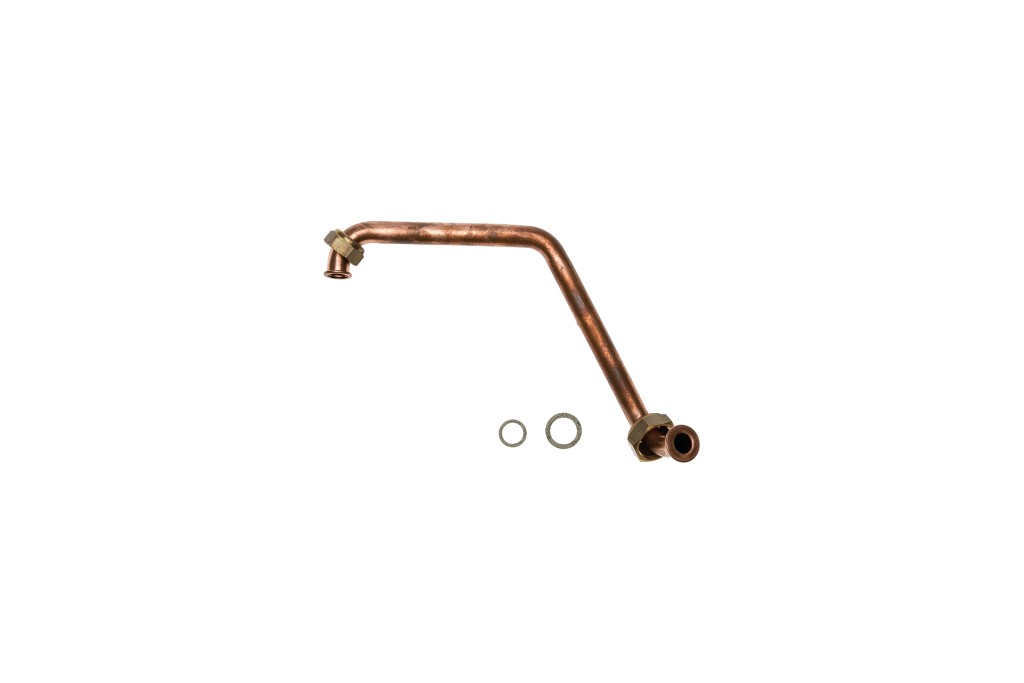

	71	7306517	Gasrohr oberhalb des Ventils	oberhalb des Ventils WHBC 28/33	Verrohrungsbauteile	16

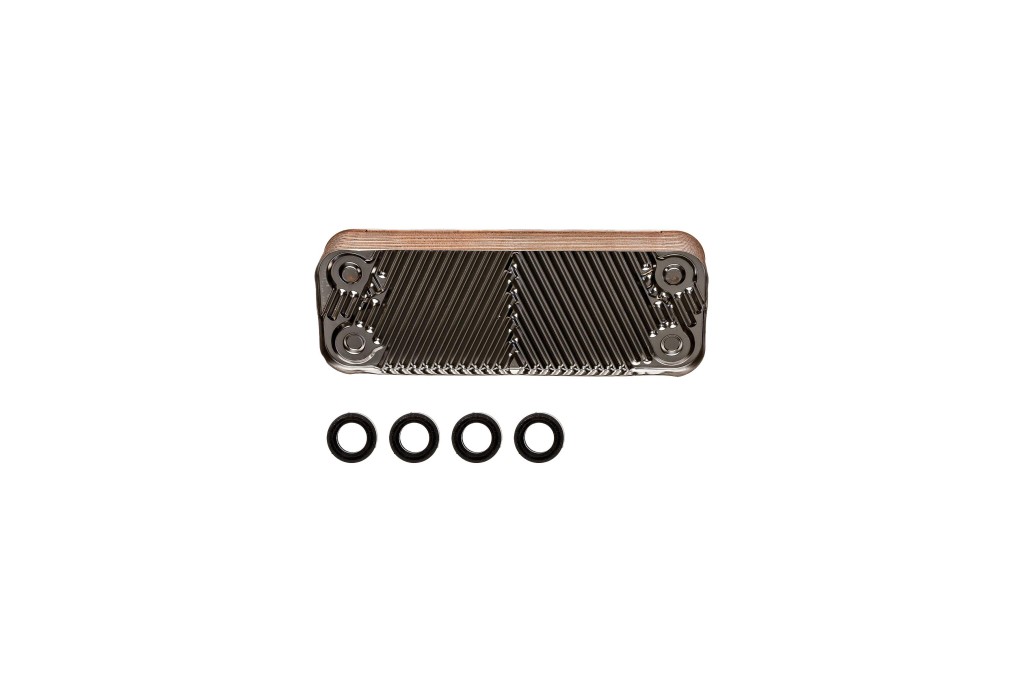

	72	822206	TWW Wärmetauscher	WHBC	Verrohrungsbauteile	49

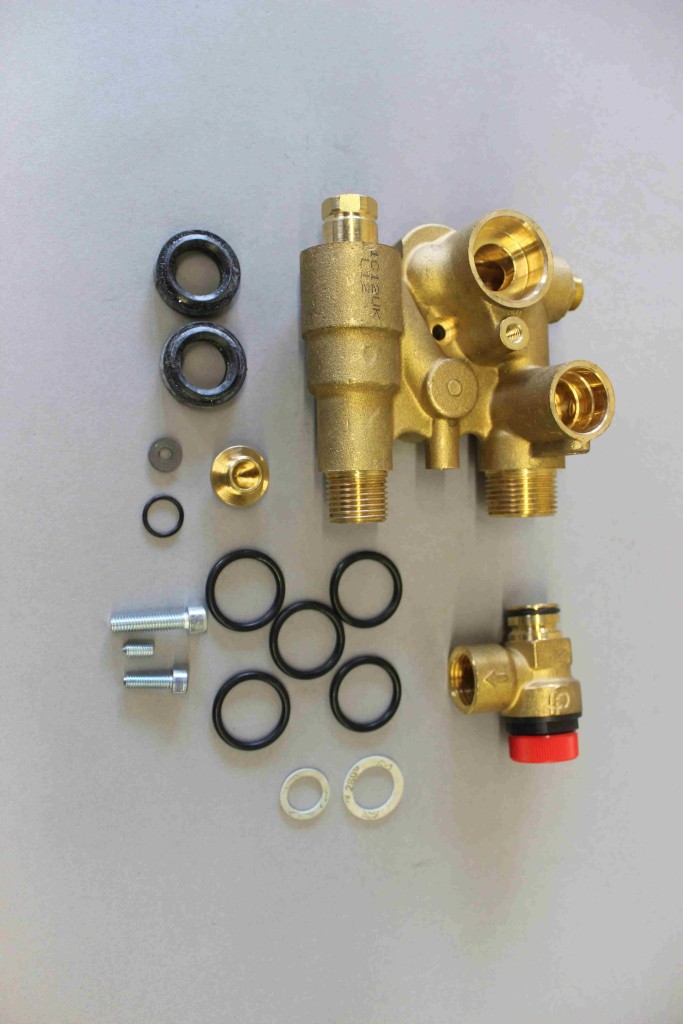

	73	7306480	TWW Einlassbaugruppe 12l mit Sicherheitsventil		Verrohrungsbauteile	34

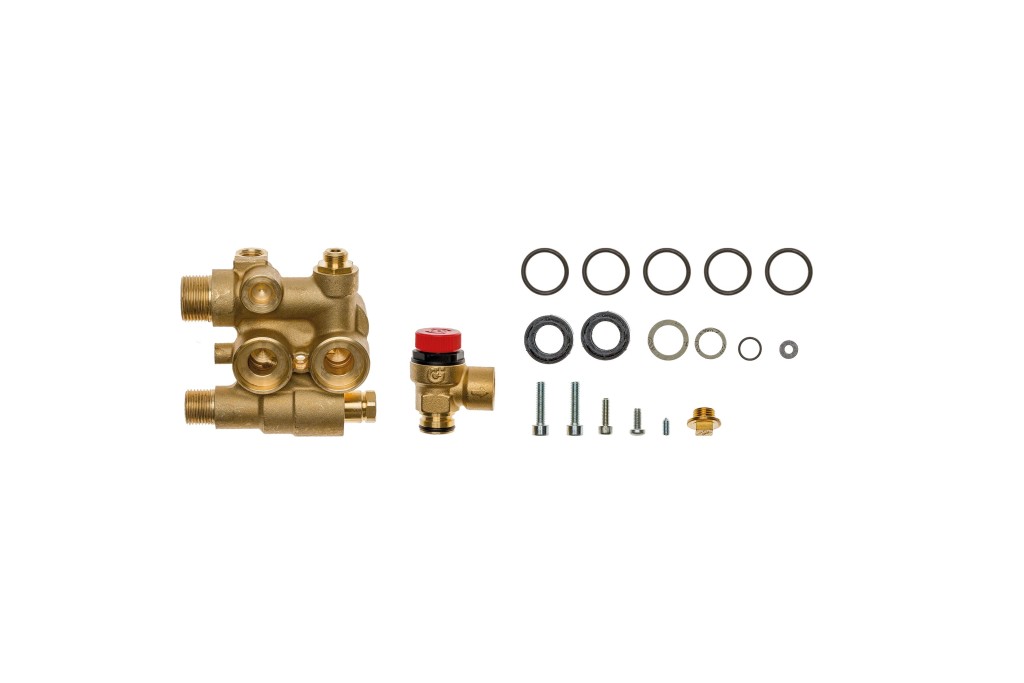

	73	7306481	TWW Einlassbaugruppe 10l mit Sicherheitsventil		Verrohrungsbauteile	34
	74	7306482	Blindstopfen		Verrohrungsbauteile	11

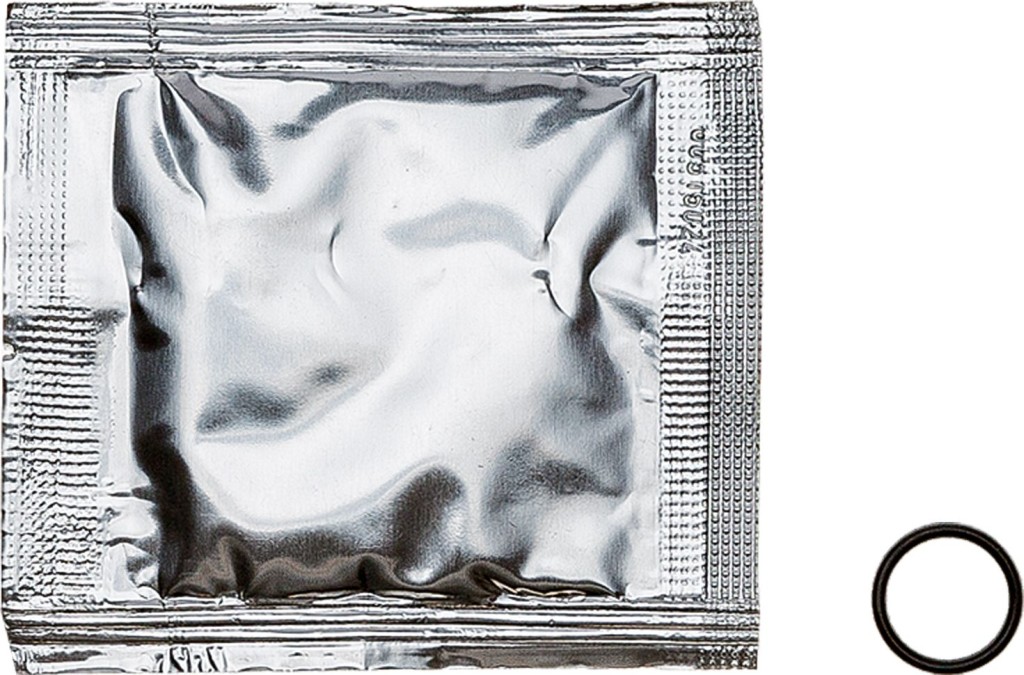

	75	7306483	O-Ring 11x1,5		Verrohrungsbauteile	10
	76	7306484	Gummidichtungen (4Stck.)		Verrohrungsbauteile	11

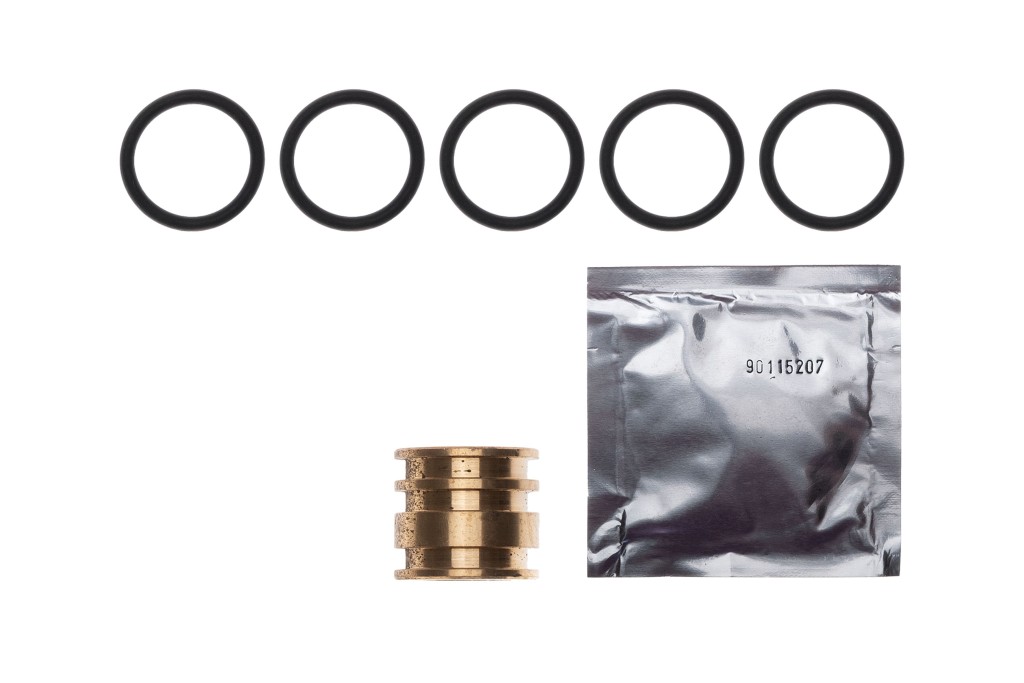

	77	7306485	Pumpenadapter		Verrohrungsbauteile	-
	79	822190	Durchflussensor Trinkwasser		Verrohrungsbauteile	15
	81	822169	Stellmotor 3-Wege Ventil incl. Clip		Verrohrungsbauteile	20

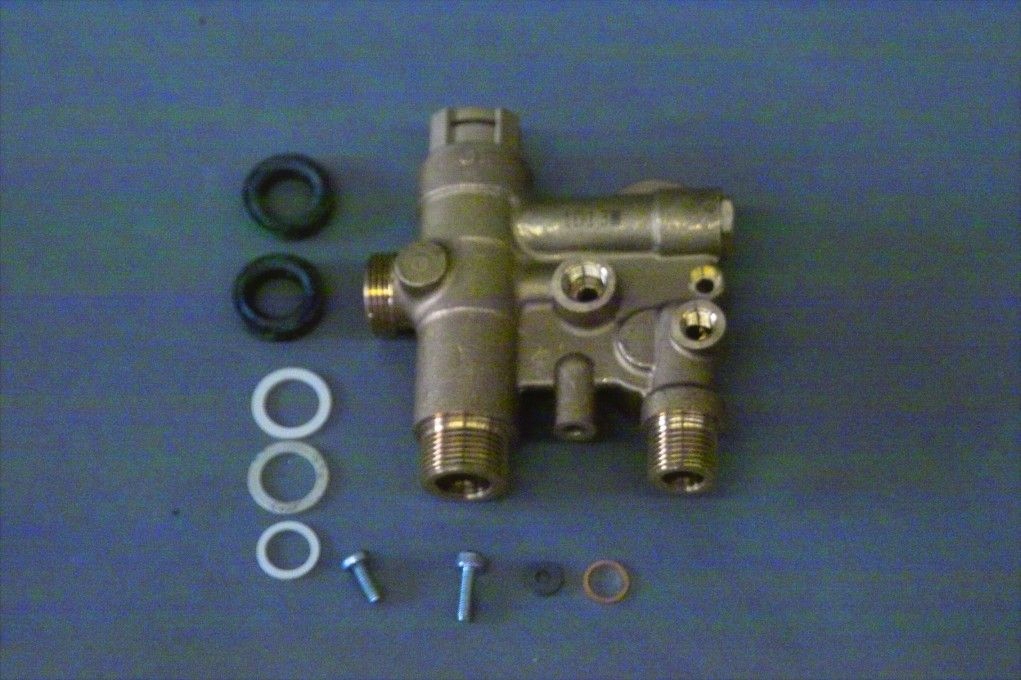

	80	7306519	WT Auslassbaugruppe Vorlauf	3-Wege Ventil WHBC	Verrohrungsbauteile	30
		635691	3-Wege-Ventil incl. Motor 230 Volt	3 Wege Ventil WHBS	VSB/UVS, W-Therme	51
	82	577564	Kondenswassersyphon mit Anschlußschlauch kpl.		Kesselbauteile	20

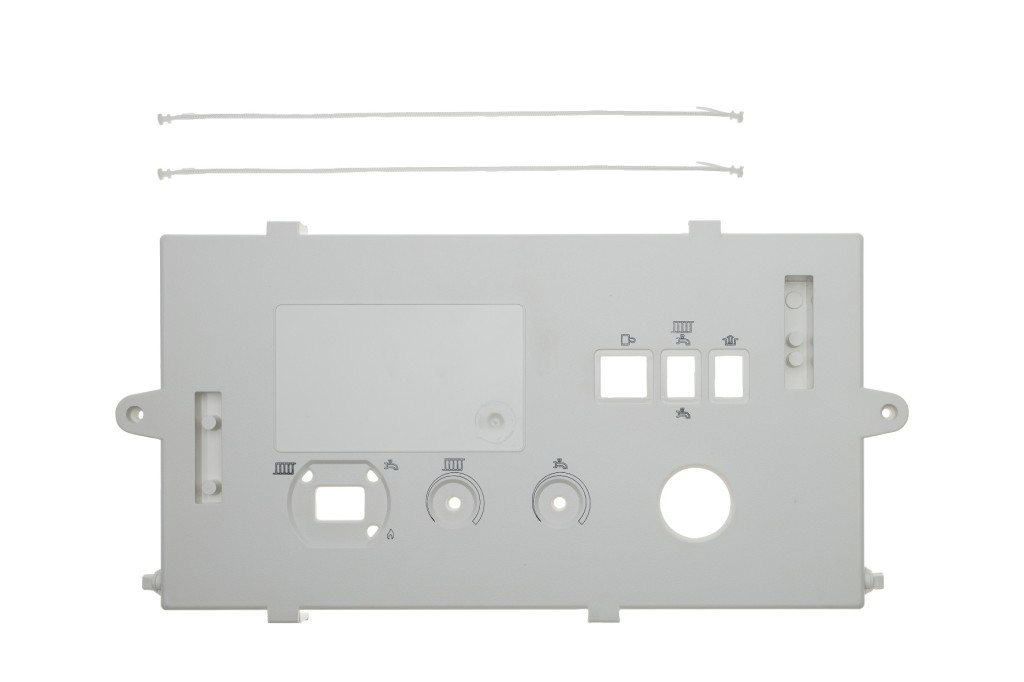

	100	7306488	Regelungbox ohne Bauteile Vorderteil		Regelungsbauteile	18

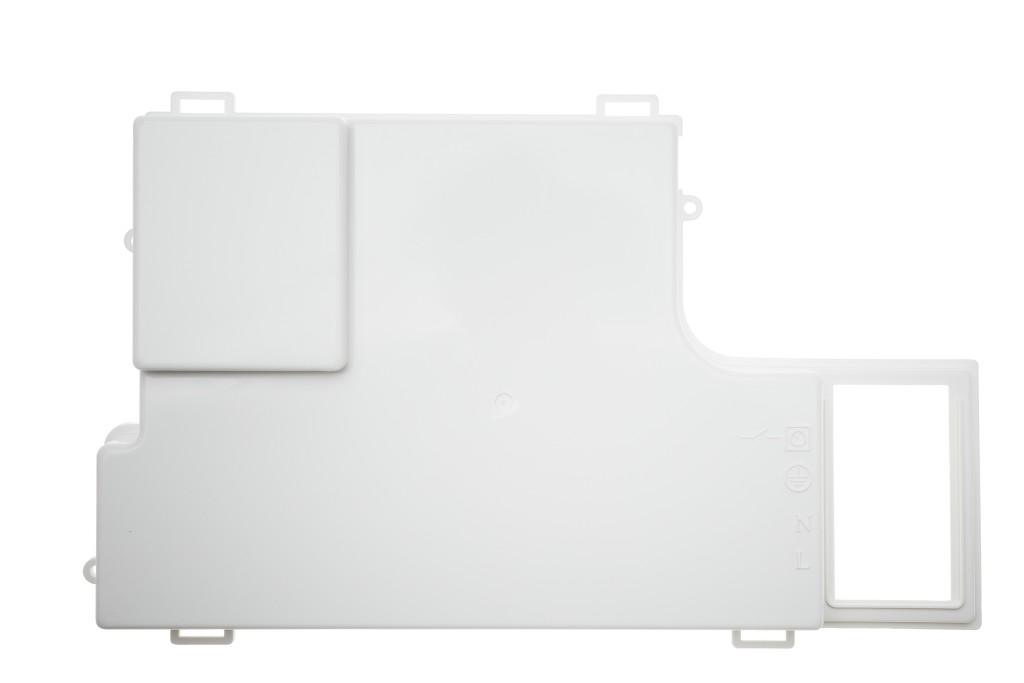

	101	7306489	Abdeckung Regelungsbox Deckel		Regelungsbauteile	16
	102	7306490	Abdeckung Netzanschluss		Regelungsbauteile	11

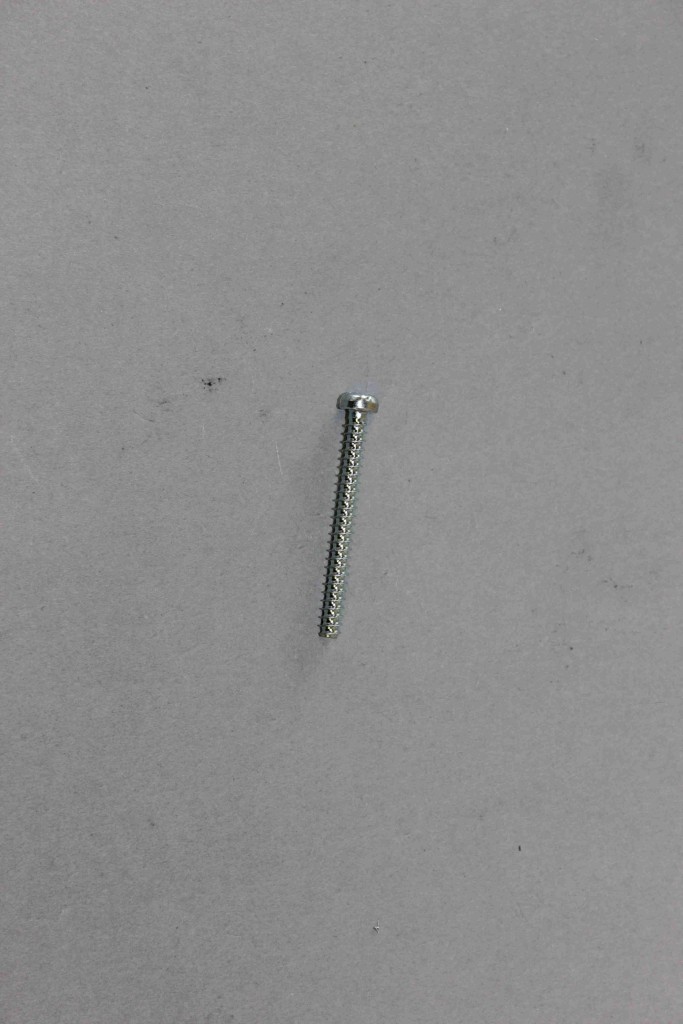

	103	7306491	Schraube Regelungsbox M3,5x35		Regelungsbauteile	10

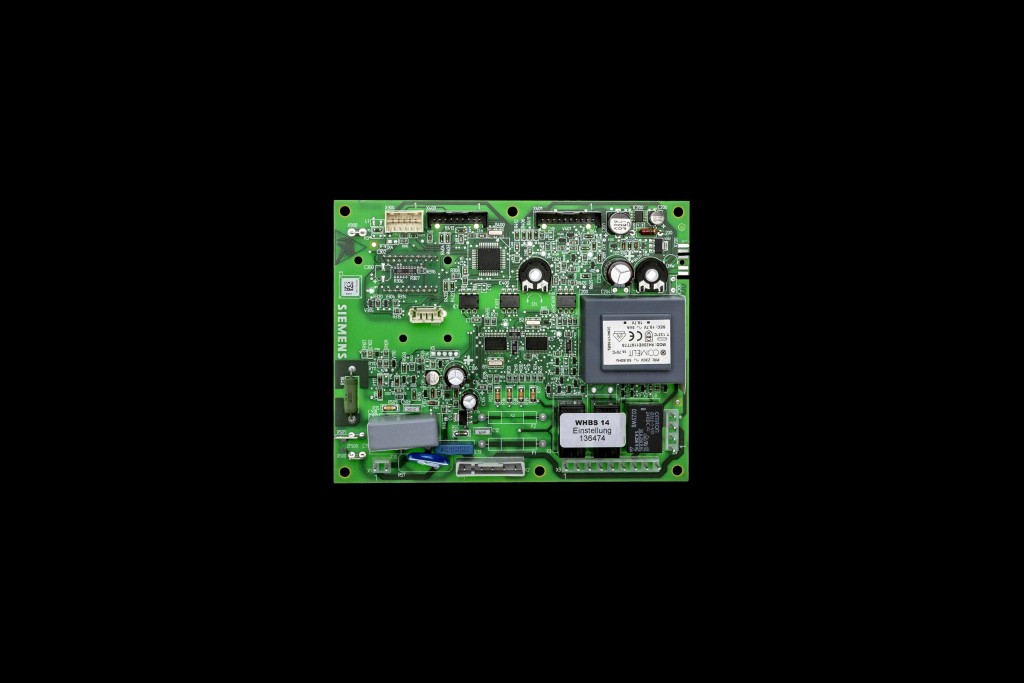

	104	822275	Zentralplatine LMU 34 [NEUE EAN 7727717]	WHBS 14	Regelungsbauteile	-

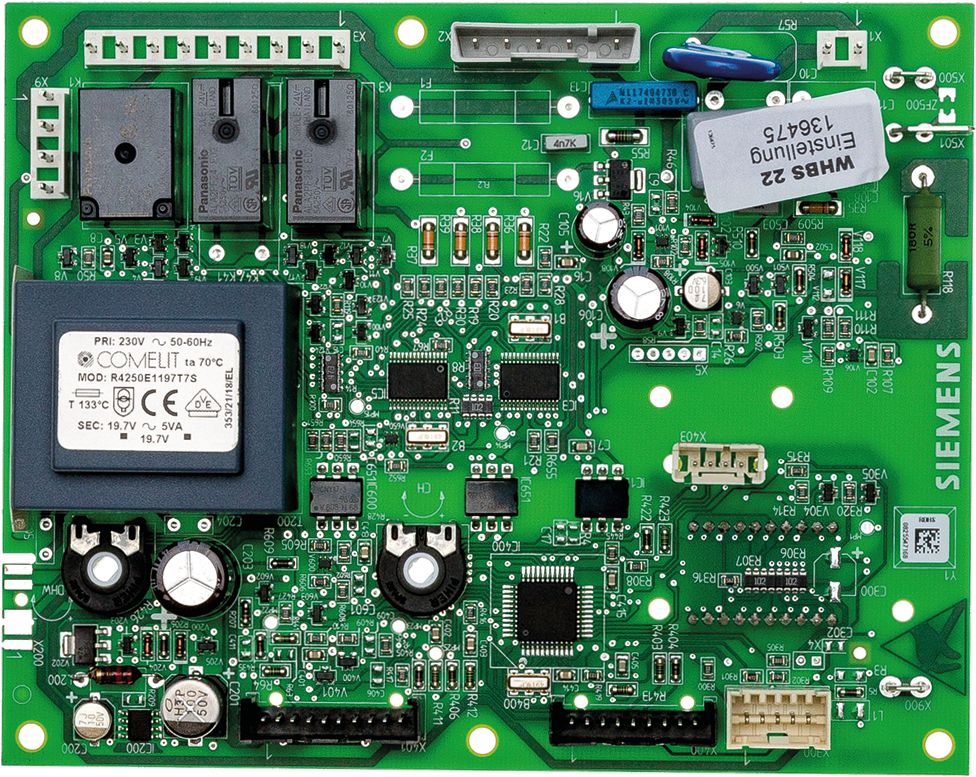

	104	822442	Zentralplatine LMU 34 [NEUE EAN 7727718]	WHBS 22	Regelungsbauteile	-

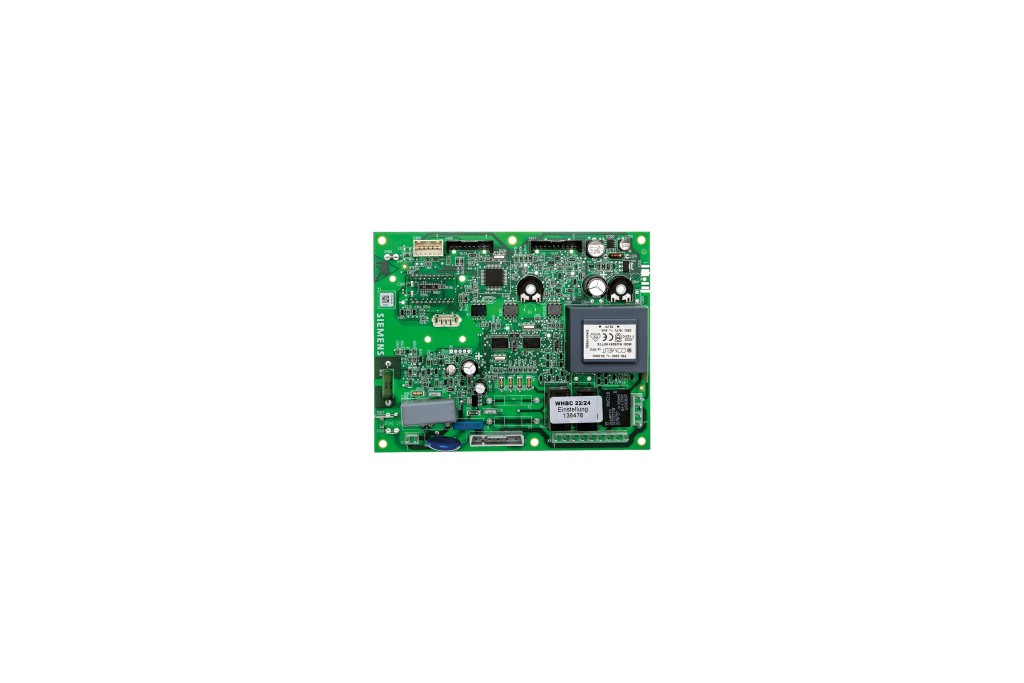

	104	822459	Zentralplatine LMU 34 [NEUE EAN 7727720]	WHBC 22/24	Regelungsbauteile	-

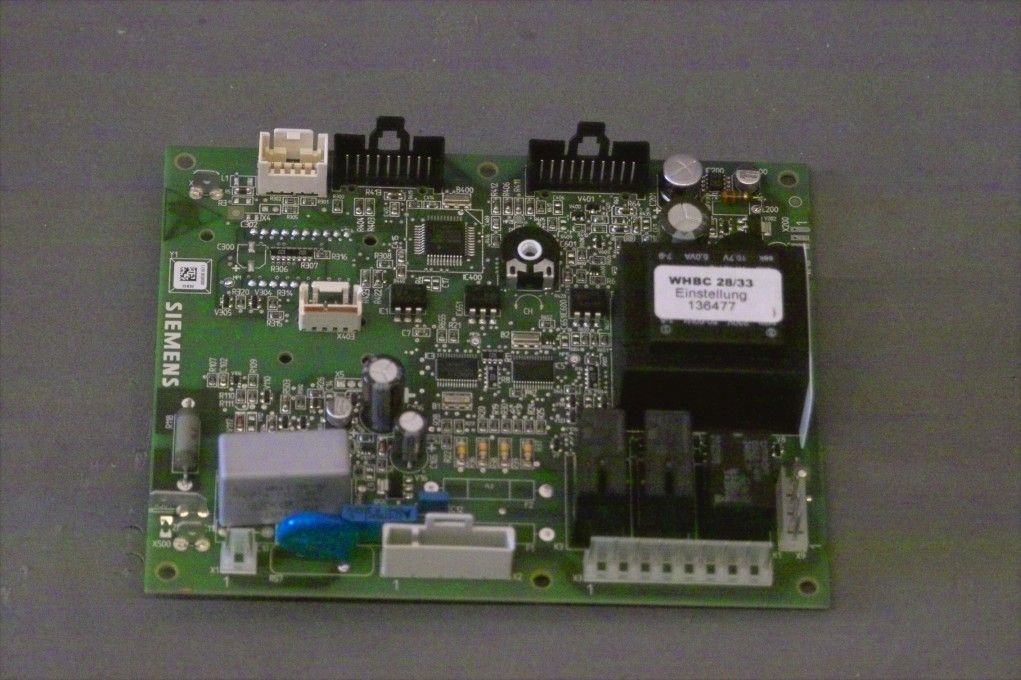

	104	822466	Zentralplatine LMU 34 [NEUE EAN 7727721]	WHBC 28/33	Regelungsbauteile	-
	105	620222	Wippschalter	Hauptschalter incl. Schutzkappe	Regelungsbauteile	10
	106	7306493	Heizkreisschalter incl. Schutzkappe		Regelungsbauteile	11
	107	7901636	Wipptaster	Entriegelungstaster incl. Schutzkappe	Regelungsbauteile	8
	108	7306502	Schutzkappe Hauptschalter		Regelungsbauteile	10
	109	7306503	Schutzkappe HK Schalter/ Entriegelungstaster		Regelungsbauteile	10
	110	7306504	Drehknopf		Regelungsbauteile	10

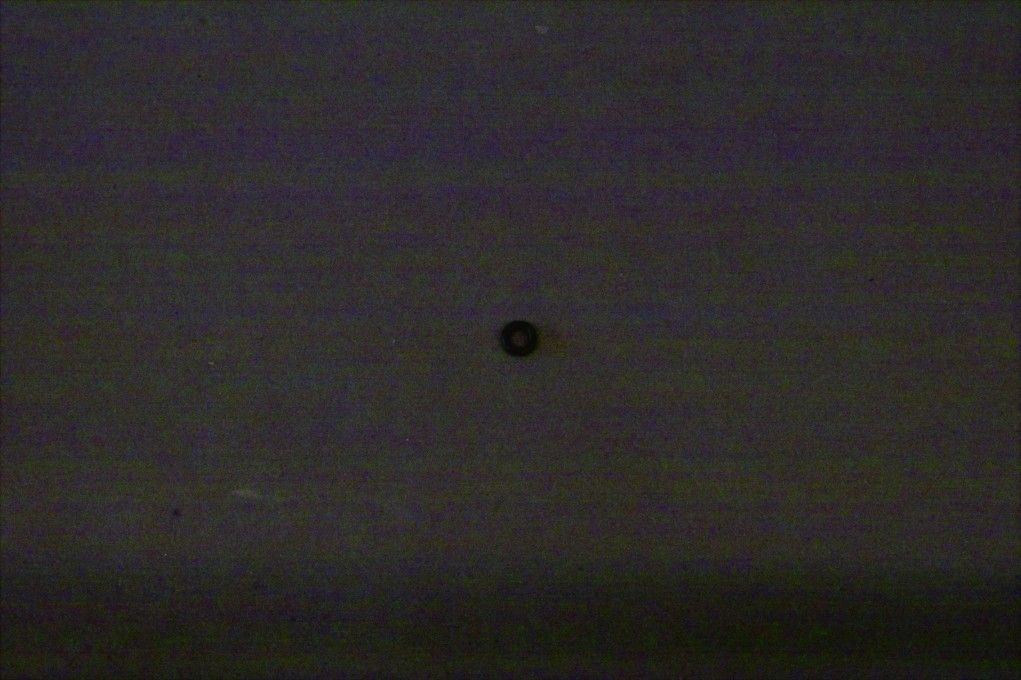

	111	7306505	O-Ring für Drehknopf		Regelungsbauteile	10
	112	7306506	Sicherung 2A (5x20)	10 Stück	Regelungsbauteile	10
	114	986564	Kesselfühler QAK 36.670	Kesselvorlauffühler Wärmetauscher, oben	Regelungsbauteile	26
	115	822244	TWW Fühler	WHBC	Regelungsbauteile	9
		972833	Fühler QAZ 36	TWW Fühler WHBS, 6m	Regelungsbauteile	27
		7306509	Widerstand (Fühlerersatz)	WHBS	Regelungsbauteile	10
		691949	Außentemperaturfühler QAC 34 B		Regelungsbauteile	23

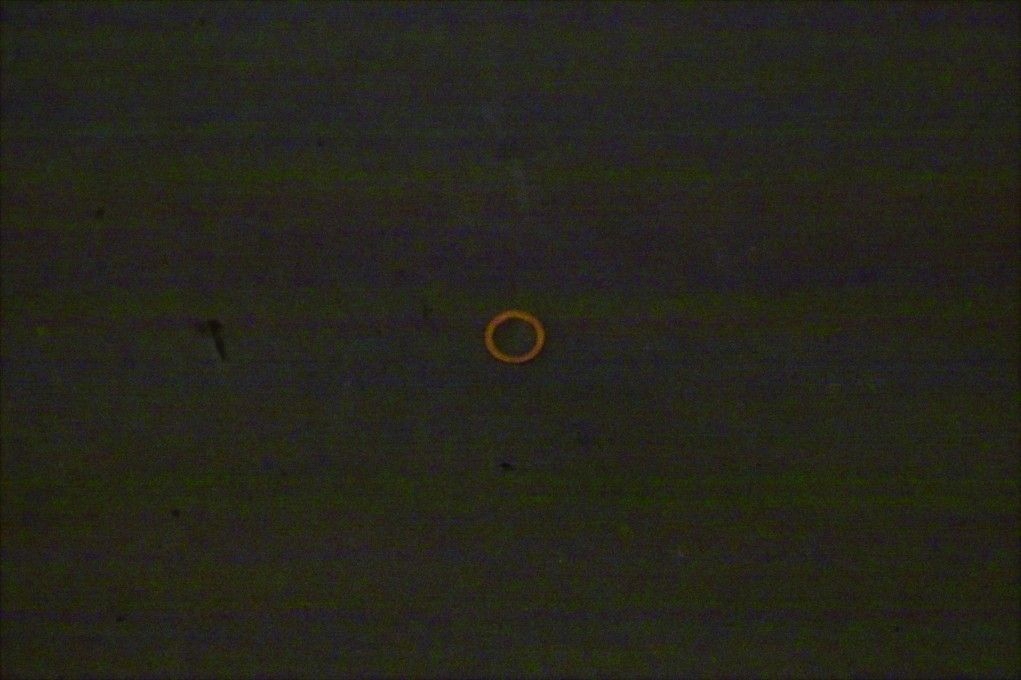

	116	822251	Kupferdichtung TWW Fühler		Regelungsbauteile	6
	117	7306510	Sicherheitstemperaturbegrenzer 100°C		Regelungsbauteile	13

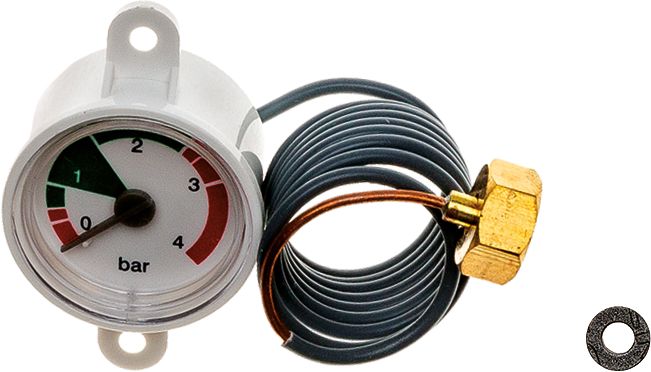

	118	822282	Manometer		Regelungsbauteile	18
	119	986595	Verschraubung mit Gegenmutter PG 9		Regelungsbauteile	7
	119	986649	Verschraubung mit Gegenmutter PG 11		Regelungsbauteile	8
	119	986656	Verschraubung mit Gegenmutter PG 13,5		Regelungsbauteile	9

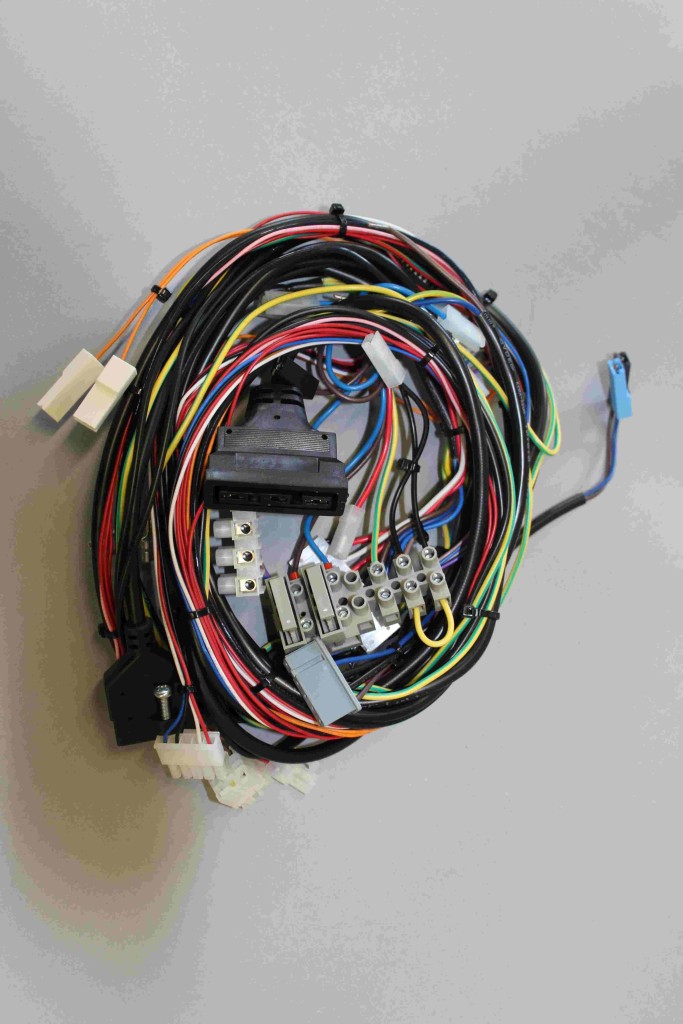

		822305	Kabelbaum	WHBS	Regelungsbauteile	23

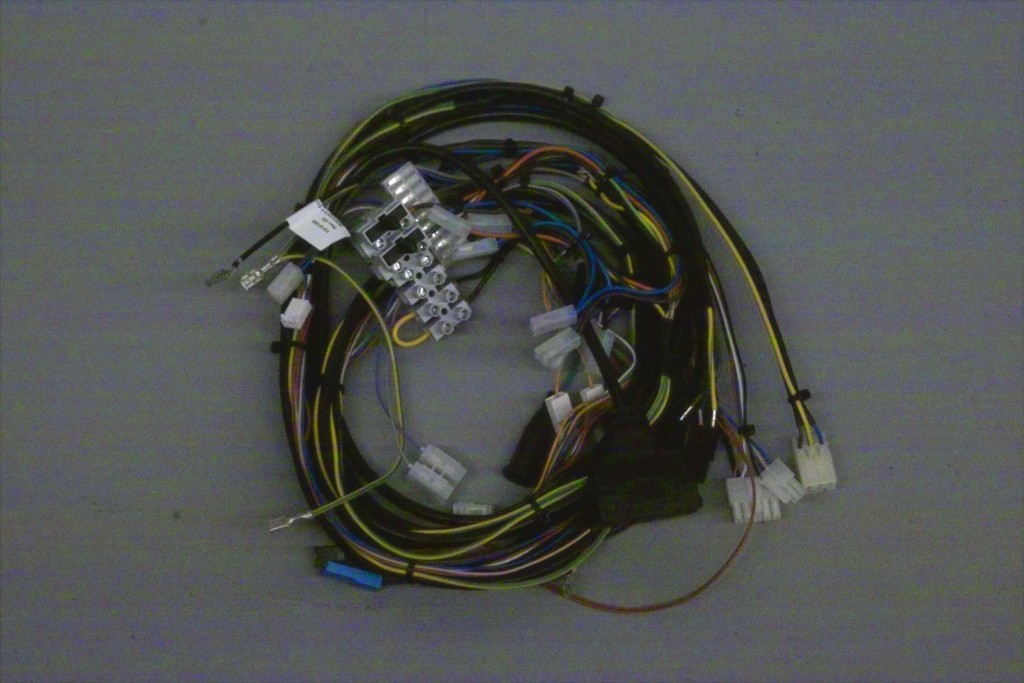

		822312	Kabelbaum	WHBC	Regelungsbauteile	23
