BBK 7-22 D: Geräteinformationen

	Ersatzteil über Explosionszeichnung suchen (Hinweis: über die Positionsnummer gelangen Sie zum richtigen Teil in der Liste) Verkleidungs- und Kesselbauteile Brennerbauteile Verrohrung IS BBK1 / BBK2	Baujahre 2007-2010
BBK 7-22 D: Dokumentation (12 Dokumente verfügbar) 12 Dokumente verfügbar Montage-/Installationsanleitungen: Nummer Version Hinweis Sprache      Handlochdeckel, Speicherdichtung BBS, BSK, BBK, TS, MS-T, BS, WS, US, EAS-T, EAS SSP 7306644-01 07.12 - D     Hydrauliksammlung Gas-Brennwert Wand Gas-Brennwert Wand Serie C/D 7307064-01 09.12 - D     Installationshandbuch EcoCondens Kompakt BBK 22 D (ab Software-Version 1.09) 135372 02.08 - D     Montageanleitung Abgaskaskade für Brennwertgeräte BK 80 C / BK 110 B / MFB 396353 05.10 - D     MONTAGEANLEITUNG Anschluss- und Absperrset ADW 20 für BSK/BBK 7303702-01 01.11 - D     Wartungsanleitung Gas-Brennwertgeräte Wxx / Bxx 15-38 kW 7666684-01 08.16 - D     Wartungsanleitung Gas-Brennwertkessel 15 bis 38 kW 7680928-03 12.18 - D Betriebsanleitungen: Nummer Version Hinweis Sprache      Bedienungsanleitung EcoCondens Kompakt BBK 22 D 135371 04.08 - D     Spülvorrichtung für die Reinigung von Wärmetauschern 7311071 11.13 - D/​CZ/​DK/​GB/​E/​F/​H/​I/​NL/​PL Technische Information: Nummer Version Hinweis Sprache      EcoTherm Kompakt WBS 14/22 Serie D, WBC 22/24 Serie D und EcoCondens Kompakt BBK 22 Serie D 280439 09.08 - D     EcoTherm Kompakt WBS 14/22, WBC 22/24 Serie D und EcoCondens Kompakt BBK 22 Serie D 422100 02.09 Neues Coporate Design D Zubehör: Nummer Version Hinweis Sprache      Montageanleitung Betriebs- und Störmeldemodul BSM D (mehrsprachig) 135743-02 04.20 auch für Regelung LMS D/​F/​I/​DK/​B-flaem/​PL/​H/​LT/​Ru

BBK 7-22 D: Teileliste

Sortieren nach Katalog: aufsteigendKatalog: absteigendPos.: aufsteigendPos.: absteigendArt-Nr.: aufsteigendArt-Nr.: absteigendName: aufsteigendName: absteigendInfo: aufsteigendInfo: absteigendGruppe: aufsteigendGruppe: absteigendPreisgruppe: aufsteigendPreisgruppe: absteigend        Filter: Nur aktuelle (lieferbare) Artikel anzeigen

Zeichn.	Pos.	Art-Nr.	Name	Info	Gruppe	Preisgruppe	Doku	Foto	Best.

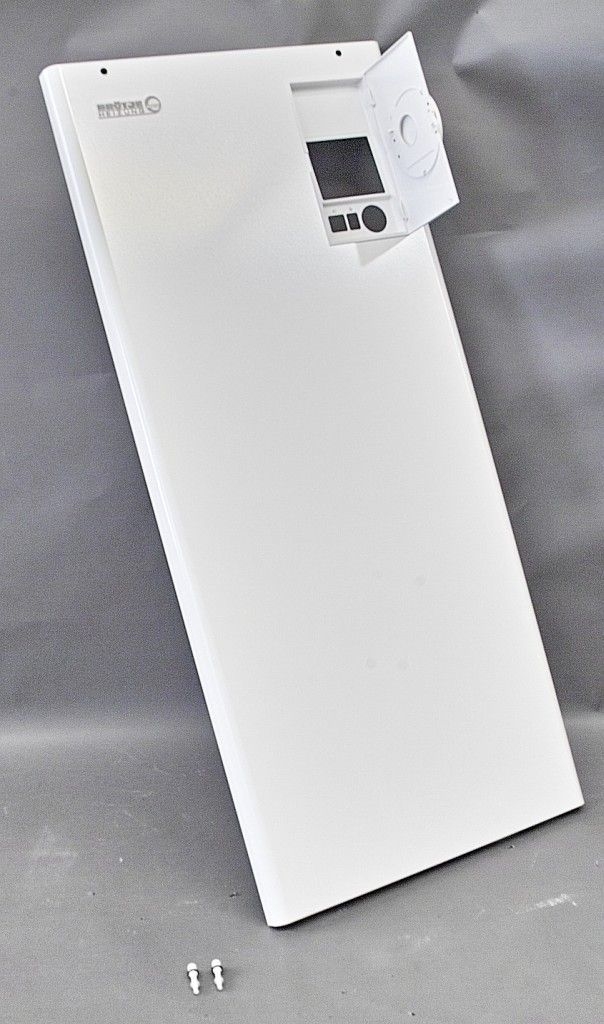

	1	642262	Vorderwand		Verkleidungsbauteile (Kessel)	31

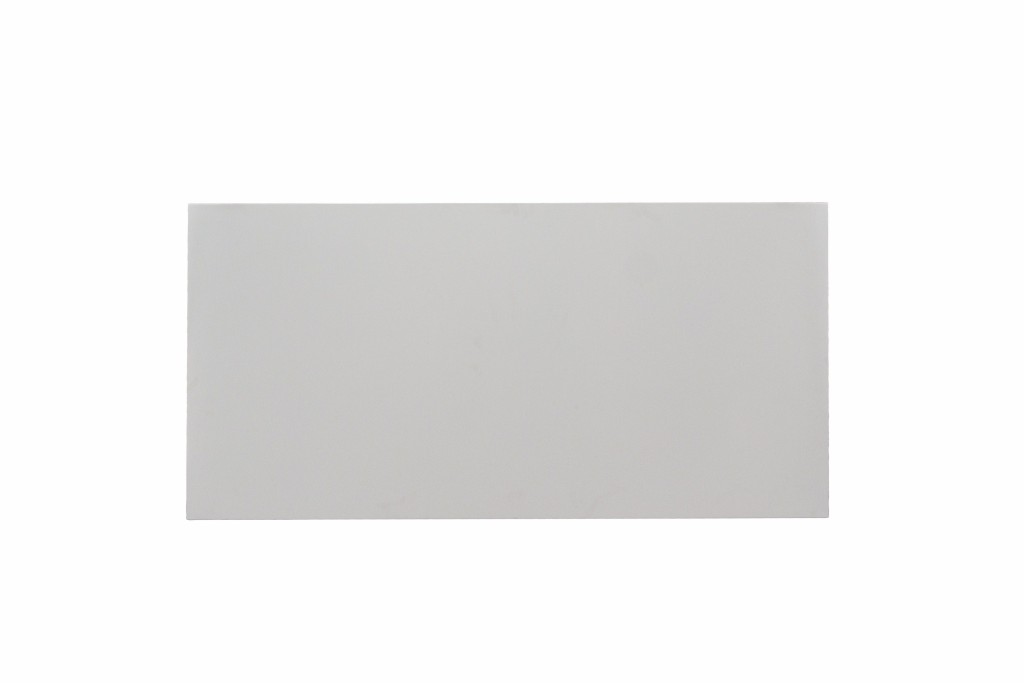

	2	642286	Seitenwand, rechts		Verkleidungsbauteile (Kessel)	28
	3	642279	Seitenwand, links		Verkleidungsbauteile (Kessel)	28
	4	642293	Traverse vorn		Verkleidungsbauteile (Kessel)	21

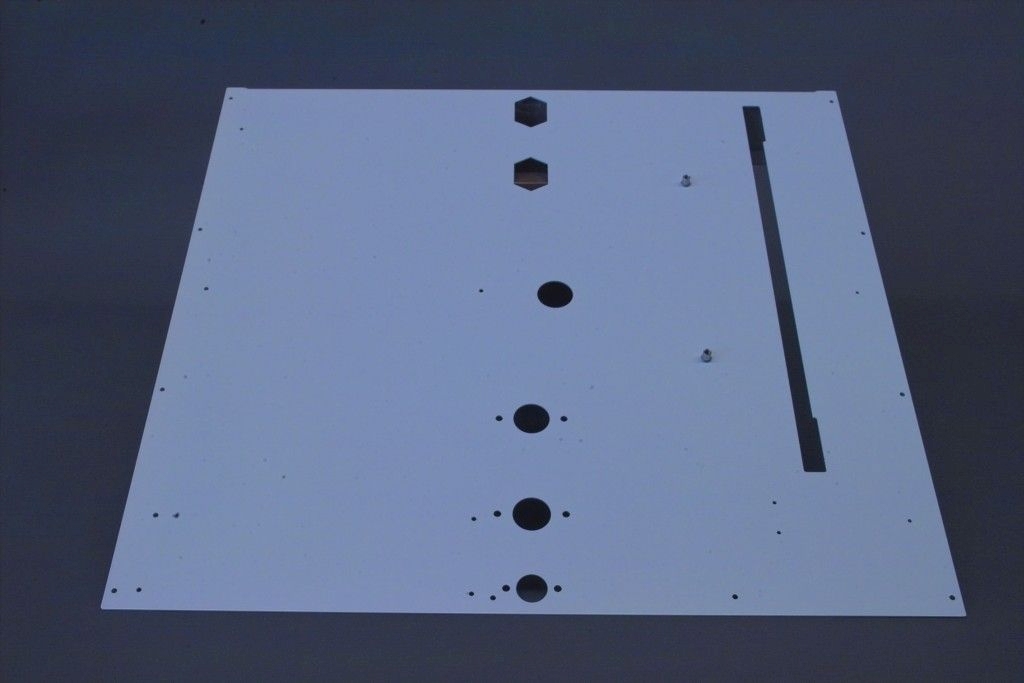

	5	642309	Rückwand-oben		Verkleidungsbauteile (Kessel)	27
	6	642316	Rückwand-unten		Verkleidungsbauteile (Kessel)	30

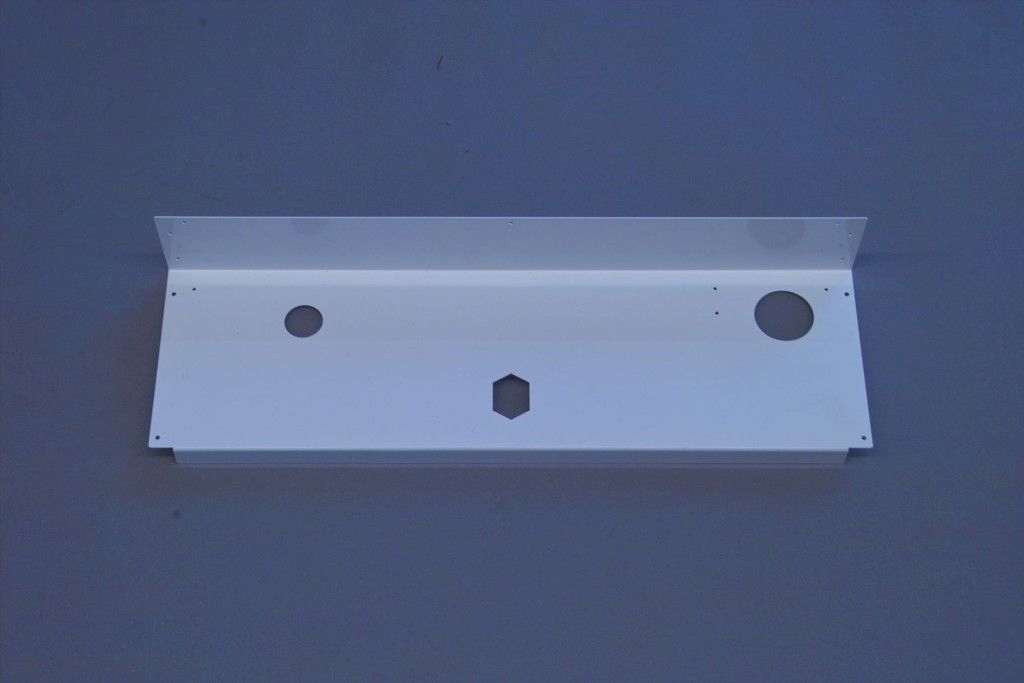

	7	642323	Rückwand-mitte		Verkleidungsbauteile (Kessel)	22
	8	642330	Deckel		Verkleidungsbauteile (Kessel)	24
	9	641357	Regelungsklappe kpl.		Verkleidungsbauteile	20
	10	657679	Schnellverschluß 56mm, kpl.		Verkleidungsbauteile	12
	11	698573	Luftkammerhaube		Verkleidungsbauteile Kessel	23
	12	574181	Langmutter M4x20, (2 Stck)	Schraubensatz für Luftkammerhaube	Brennerbauteile	7
	13	986311	Durchührungstülle 53/63/27		Verkleidungsbauteile	8
		650458	Kesselfuß	Stellfuss M12 x 55 mm	Kesselbauteile	18
	14	7314144	Wärmetauscher		Kessel- und Brennerbauteile	75
	14a	624459	Haltebügel Sammelschale		Kessel - und Brennerbauteile	9

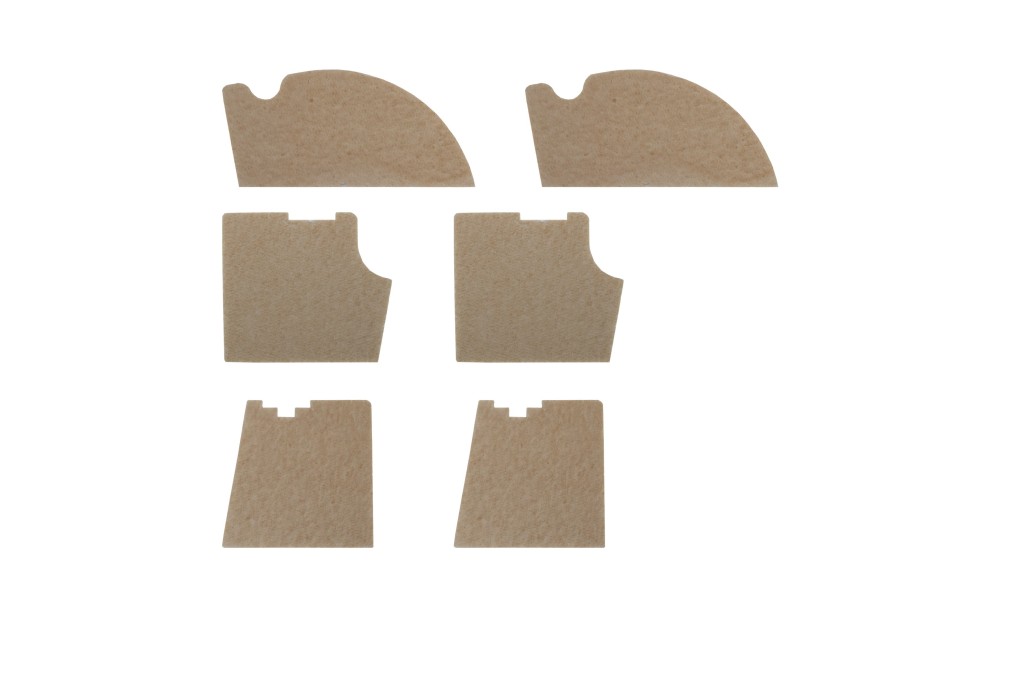

	15	986670	Isolierplatte Wärmetauscher		Kessel - und Brennerbauteile	17
	16	988902	Kondenswassser-Sammelschale		Kessel - und Brennerbauteile	28

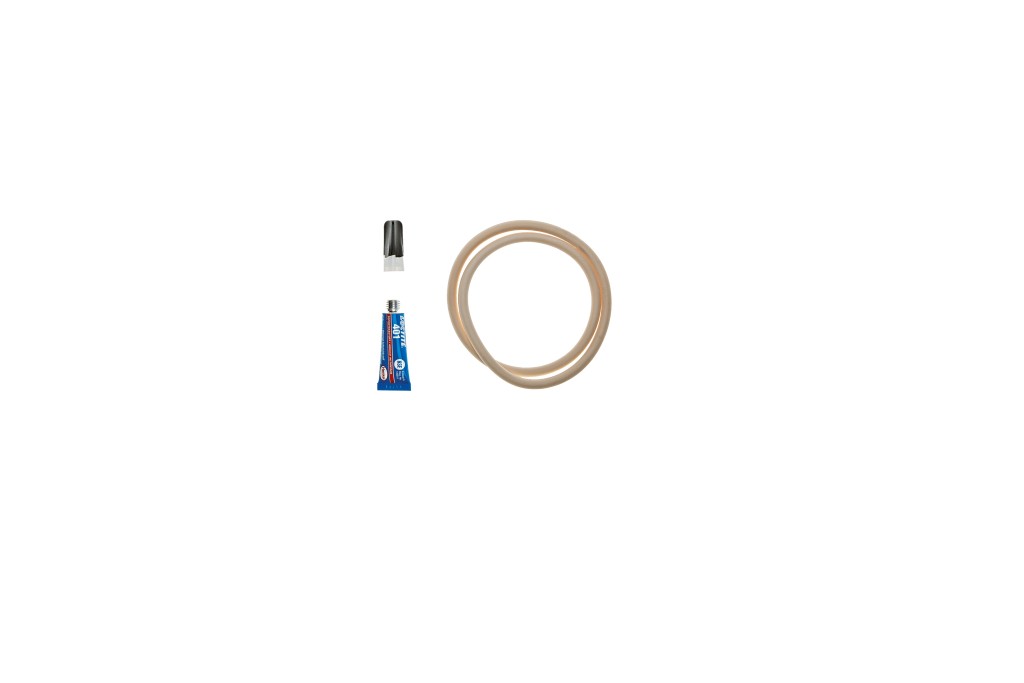

	17	609470	Dichtung Sammelschale		Kessel - und Brennerbauteile	12
	18	986144	Abgasleitung		Kessel - und Brennerbauteile	19
	18a	972192	Lippendichtung 70 mm		DAS 70/110	12
	19	998239	Abgasadapter	80/125	Kessel - und Brennerbauteile	20
	20	998253	Lippendichtung 80 mm		Kessel - und Brennerbauteile	10
	21	998260	Lippendichtung 125 mm		Kessel - und Brennerbauteile	13
	22	998246	Stopfen für Meßöffnung		Kessel und Brennerbauteile	8
	23	986168	Dichtungssatz Wärmetauscher / Brenner		Kessel - und Brennerbauteile	18
	24	986175	Isolierplatte Brenner		Kessel - und Brennerbauteile	16
	25	986182	Brennerrohr		Kessel - und Brennerbauteile	21
	25a	624381	Brennerrohrdichtung		Brennerbauteile	11
		664318	Schraubensatz für Brennerrohr	5 Stück M4 x 8	Kessel - und Brennerbauteile	7
	26	986199	Brennerdeckel		Kessel - und Brennerbauteile	32
		669856	Mutternsatz mit U-Scheiben	für Brennerdeckelbefestigung 5 Stück	Kessel - und Brennerbauteile	7
	27	998420	Brennerdichtung		Kessel - und Brennerbauteile	13
	28	7306738	Luftblende		Kessel- und Brennerbauteile	18
		574365	Dichtung für Gebläse	für Luftblende und Mischkanal		10
		664325	Wartungsset WGB/BBS 15-38 Basisset [Nachfolger 7630547]		Kessel- und Brennerbauteile	-
		664349	Wartungsset WGB 15-38 Erweiterungset [Nachfolger 7630548]		Kessel- und Brennerbauteile	-
		7630547	Wartungsset Brenner WGB/BBS/BBK/BGB/WBS/WBC/BSK	15–38 KW bis Serie i (nicht Pro EVO und -EVO)	Wartung und Service	25
		7630548	Wartungsset Kessel kpl. WGB/BBS/BBK/BGB/WBS/WBC/BSK		Wartung und Service	35
		7674991	Wartungsset Kessel kpl. für Metallfliesbrenner	WGB/BBS/BBK/BGB/WBS/BSK 15–38 FL-Gas bis Serie H	Wartung und Service	35
		7674993	Wartungsset Brenner für Metallfliesbrenner	WGB/BBS/BBK/BGB/WBS/BSK 15–38 FL-Gas bis Serie H	Wartung und Service	25

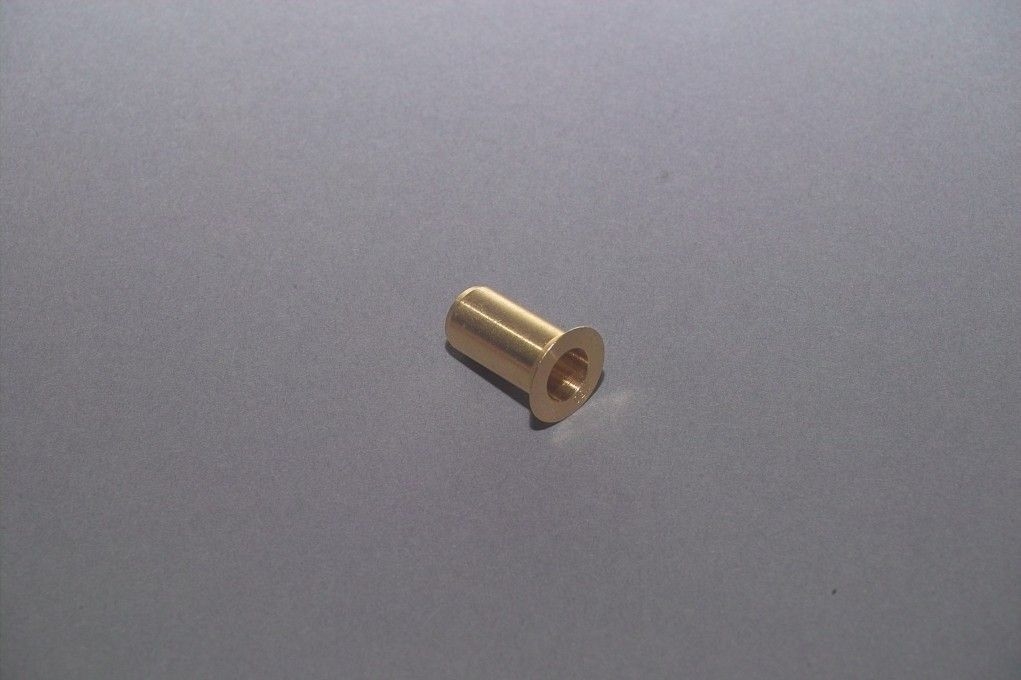

	29	987660	Düse Erdgas E, 6,50 mm		Kessel - und Brennerbauteile	15
	29	601641	Düse Erdgas LL, 7,00 mm		Kessel - und Brennerbauteile	15

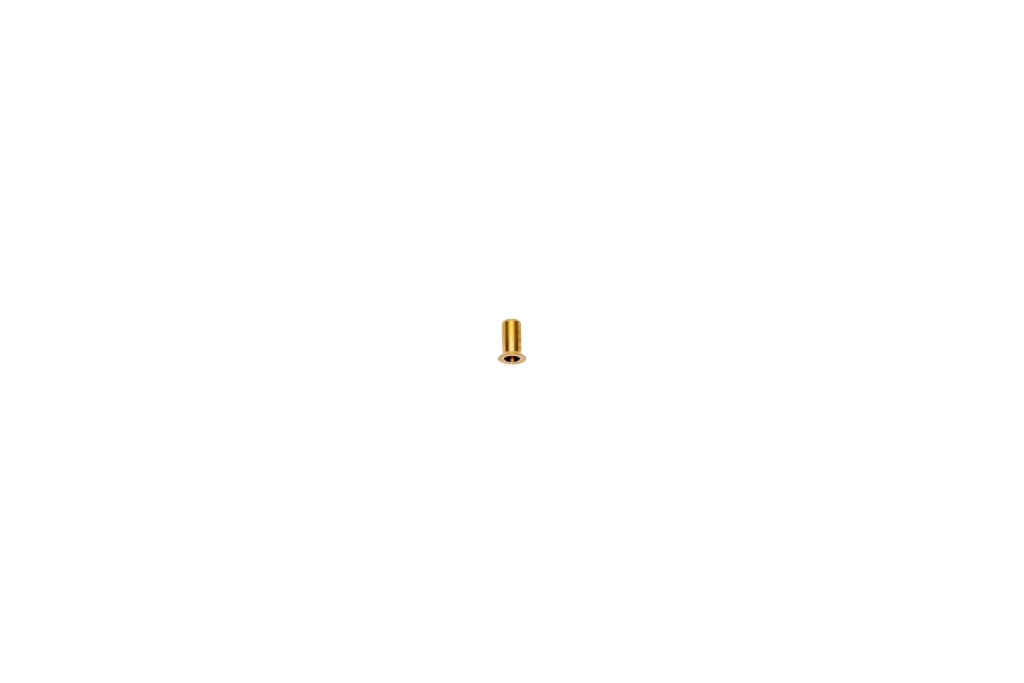

	29	601658	Düse FL-Gas, 4,90 mm		Kessel - und Brennerbauteile	15
	30	663199	Gebläse		Kessel - und Brennerbauteile	57
	31	986298	Adapter für Gebläse		Kessel - und Brennerbauteile	18
	31a	7306523	Dichtung für Adapter Gebläse		Wartung und Service	12
	32	986304	Ansaugrohr		Kessel - und Brennerbauteile	16
	32a	687690	Dichtung Ansaugrohr	Lippendichtring Ansaugrohr 50mm	Brennerbauteile	8
	33	972239	Silikonschlauch D5x1,5x425mm		Kessel - und Brennerbauteile	8
	34	972338	Schauglas kpl.		Kessel - und Brennerbauteile	16
	34a	936736	Dichtung Schauglas		Brennerbauteile	7
	35	986328	Zünd und Ionisationseinheit		Kessel - und Brennerbauteile	25
	36	986335	Dichtung für Zünd- u. Ionisationseinheit		Kessel - und Brennerbauteile	9
	37	972789	Zündtrafo Typ ZAG 2 /230 V		Regelungsbauteile	23
	38	986342	Zündleitung	2 Stück	Kessel - und Brennerbauteile	15
	40	642347	Vorlaufrohr Wärmetauscher		Verrohrungsbauteile (Kessel u. Zubehör)	24
	41	635691	3-Wege-Ventil incl. Motor 230 Volt		VSB/UVS, W-Therme	51

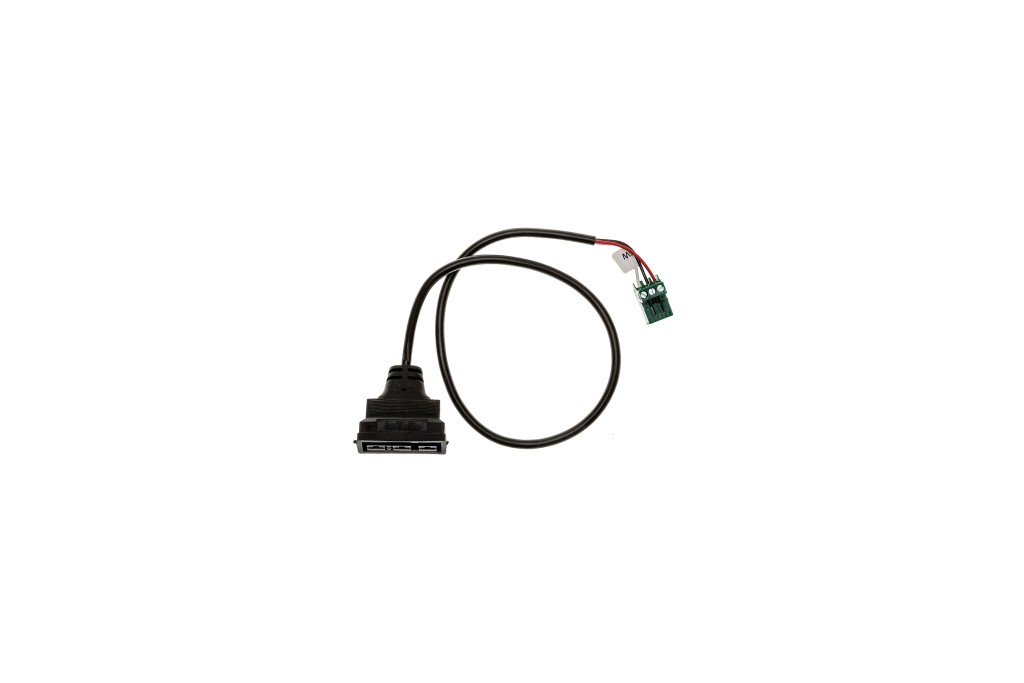

		640985	Anschlussleitung 3 Wegeventil 230 V		Verrohrungsbauteile	16
		7310998	Arretierklammer für Motor 3-Wegeventil		Verrohrungsbauteile	8

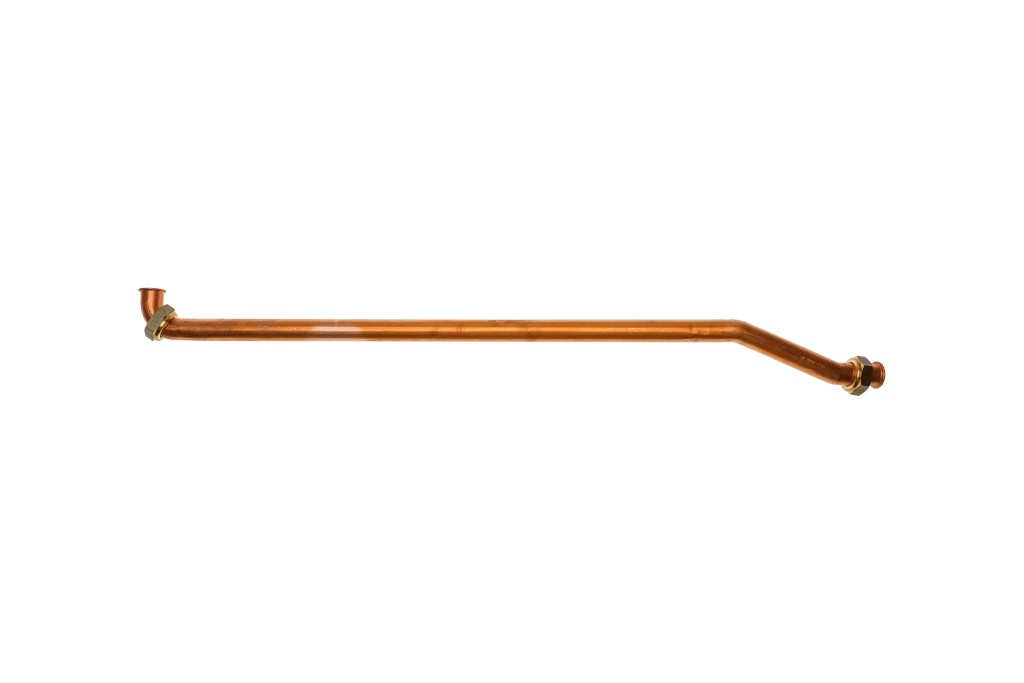

	42	642354	Speichervorlaufrohr		Verrohrungsbauteile (Kessel u. Zubehör)	20
	43	642361	Vorlaufanschlußrohr		Verrohrungsbauteile (Kessel u. Zubehör)	20

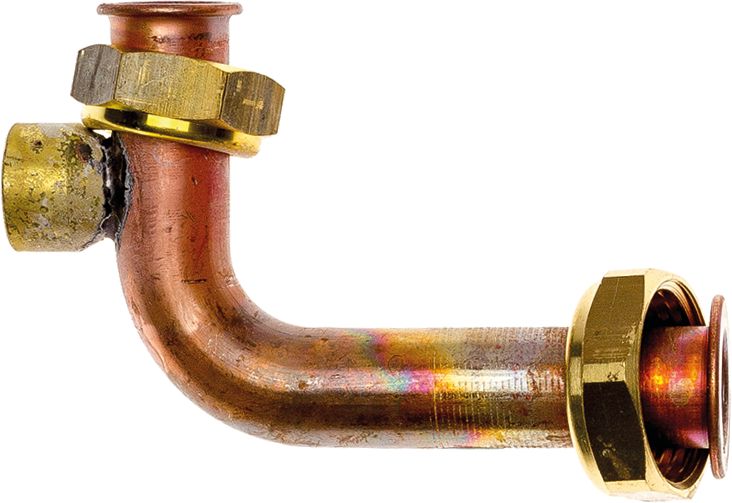

	44	642378	Rücklaufrohr BBK		Verrohrungsbauteile (Kessel u. Zubehör)	25
	45	652360	Pumpe UPER 15-50 [NEUE EAN 804547]		Verrohrungsbauteile Kessel und Zubehör	-
	45	804547	Pumpe UPER 15-60, 130mm, E-Anschl. rechts [NEUE EAN 7668885]		Brennerbauteile	-
	45	7668885	Ersatzpumpe UPM3 15-70-130mm		Ersatz	66
	46	562034	Wasserdruckwächter R 1/4"	Druckwächter Typ 901.41R1	Regelungsbauteile	23

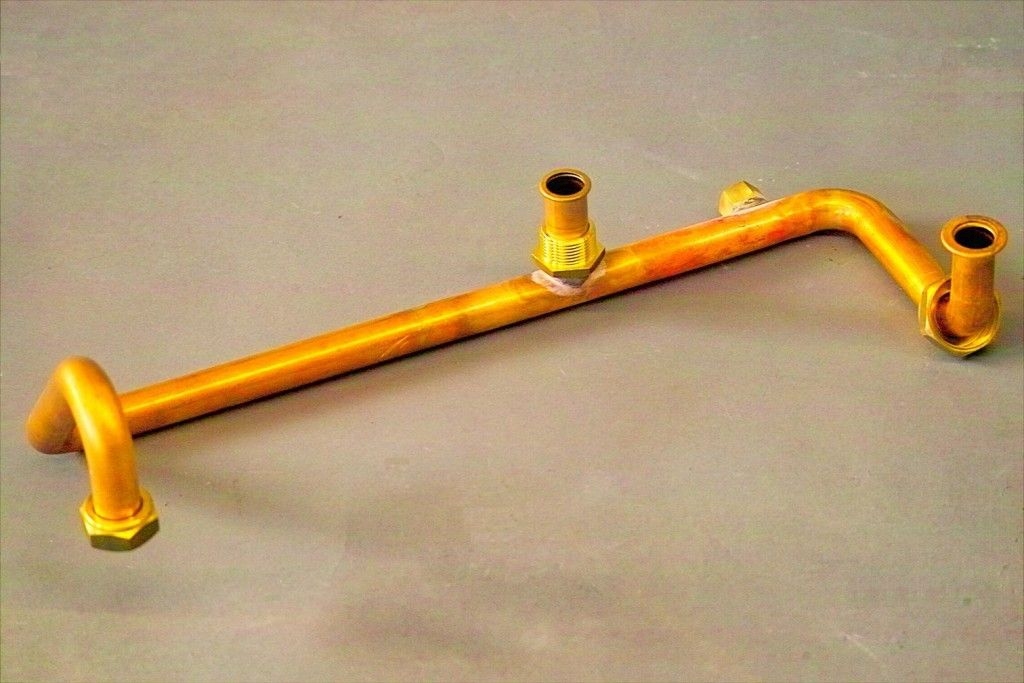

	47	642385	Rücklaufrohr		Verrohrungsbauteile (Kessel u. Zubehör)	25
	48	7677277	Entleerungshahn 3/8"	KFE-Hahn	Kessel- u. Verrohrungsbauteile	14
	49	965347	Plattenwärmetauscher		Verrohrungsbauteile	49

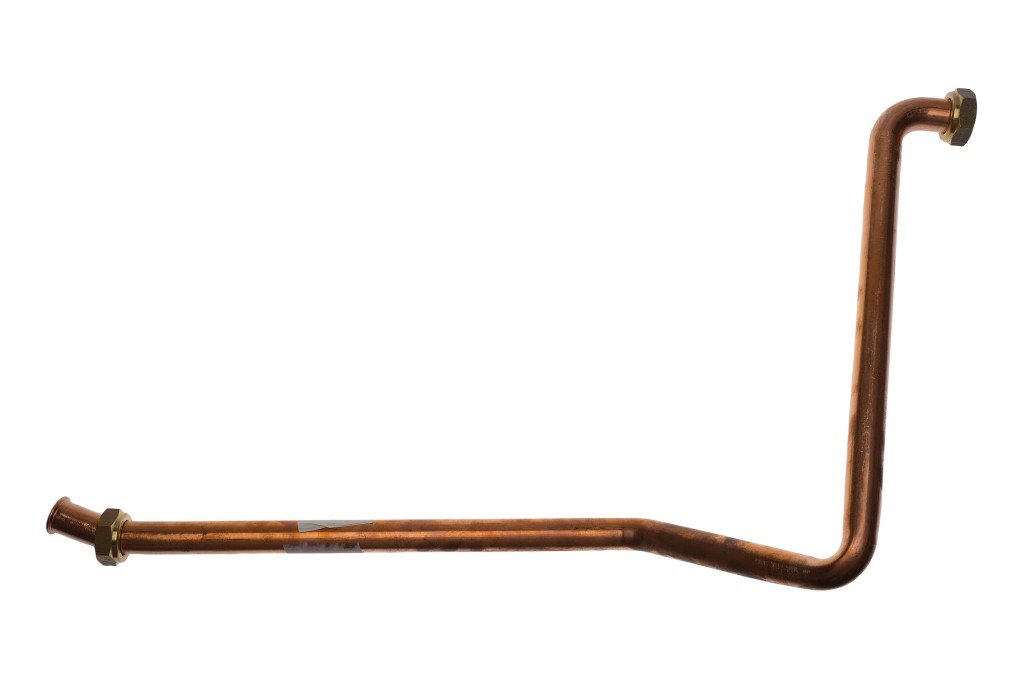

	50	642392	Rücklaufanschlußrohr		Verrohrungsbauteile (Kessel u. Zubehör)	20
	51	986380	Vorlaufverteiler		Verrohrungsbauteile	20
	52	972703	Sicherheitsventil 3 bar [NEUE EAN 7700446]		Allgemeine Artikel	-
	52	7700446	Sicherheitsventil 3 bar		Verrohrungsbauteile Kessel und Zubehör	19
	53	992619	Ablauftrichter für Sicheitsventil		Verrohrungsbauteile (Kessel u. Zubehör)	11
	54	992503	Schlauch für SV Ablauf		Verrohrungsbauteile (Kessel u. Zubehör)	14
	55	992510	Schlauchschelle		Verrohrungsbauteile (Kessel u. Zubehör)	8
	56	642408	MAG Rohr		Verrohrungsbauteile (Kessel u. Zubehör)	18
	57	993241	Membranausdehnungsgefäß		Verrohrungs- und Speicherbauteile	46
	58	642415	WW Rohr Pumpe -WT		Verrohrungsbauteile (Kessel u. Zubehör)	16
	59	641203	Einschraubteil G1"xG1/2"		Verrohrungsbauteile (Kessel u. Zubehör)	12
	59a	641210	Blende	WW	Speicherbauteile	16
	60	635790	Schwerkraftsperre		Verrohrungsbauteile (Kessel u. Zubehör)	20

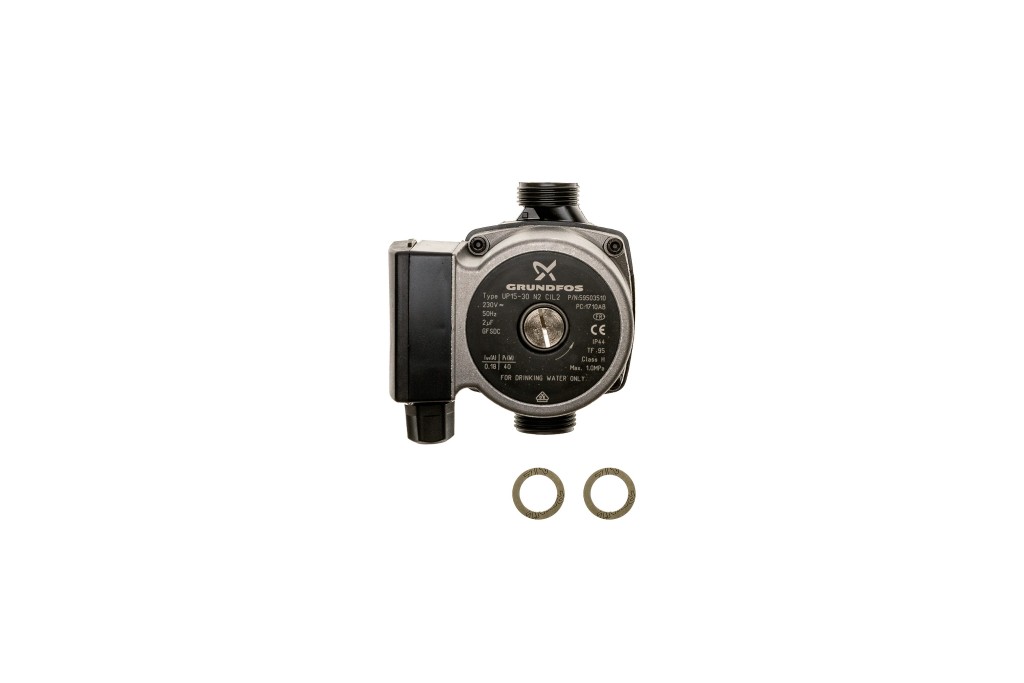

	61	642422	Pumpe TWW Grundfos UPS 15-30		Verrohrungsbauteile (Kessel u. Zubehör)	58

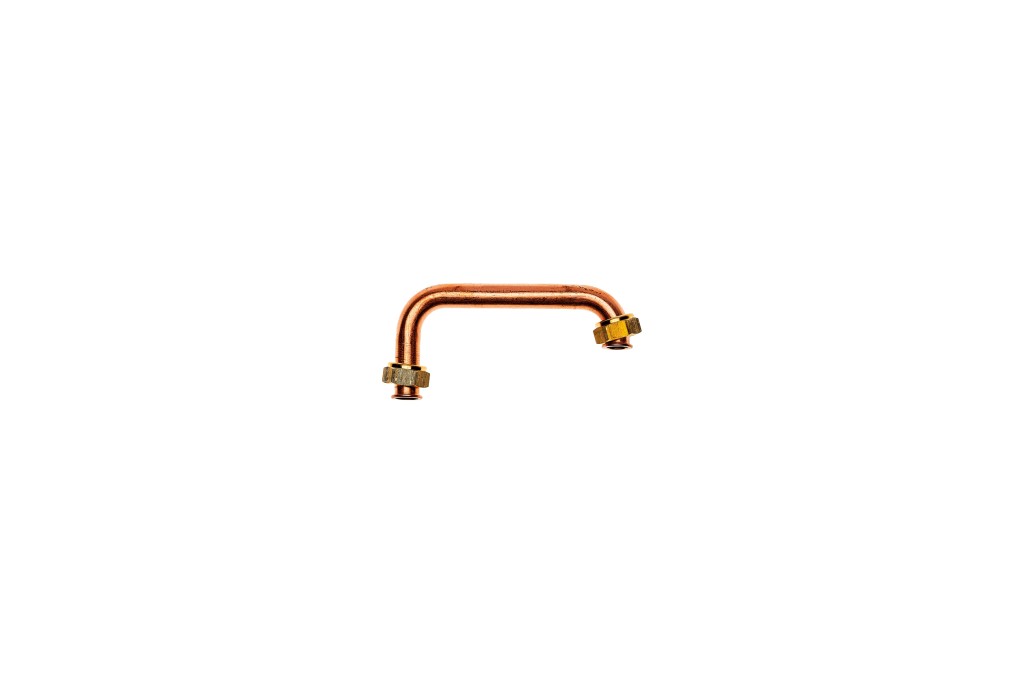

	62	642439	WW Rohr unten		Verrohrungsbauteile (Kessel u. Zubehör)	18

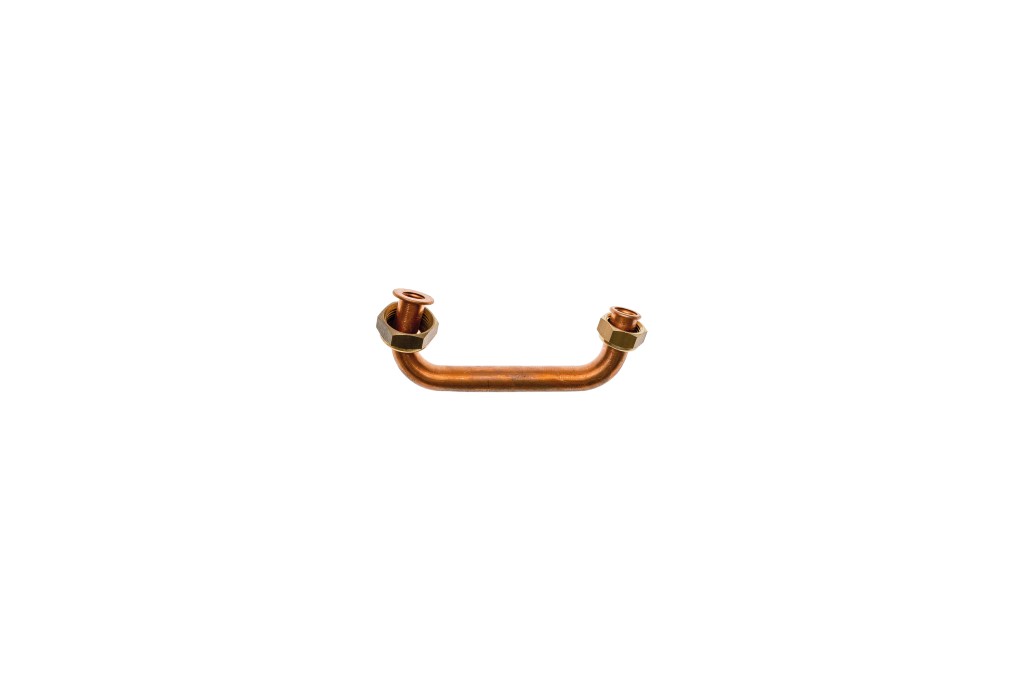

	63	642446	WW Rohr PWT-Speicher		Verrohrungsbauteile (Kessel u. Zubehör)	18

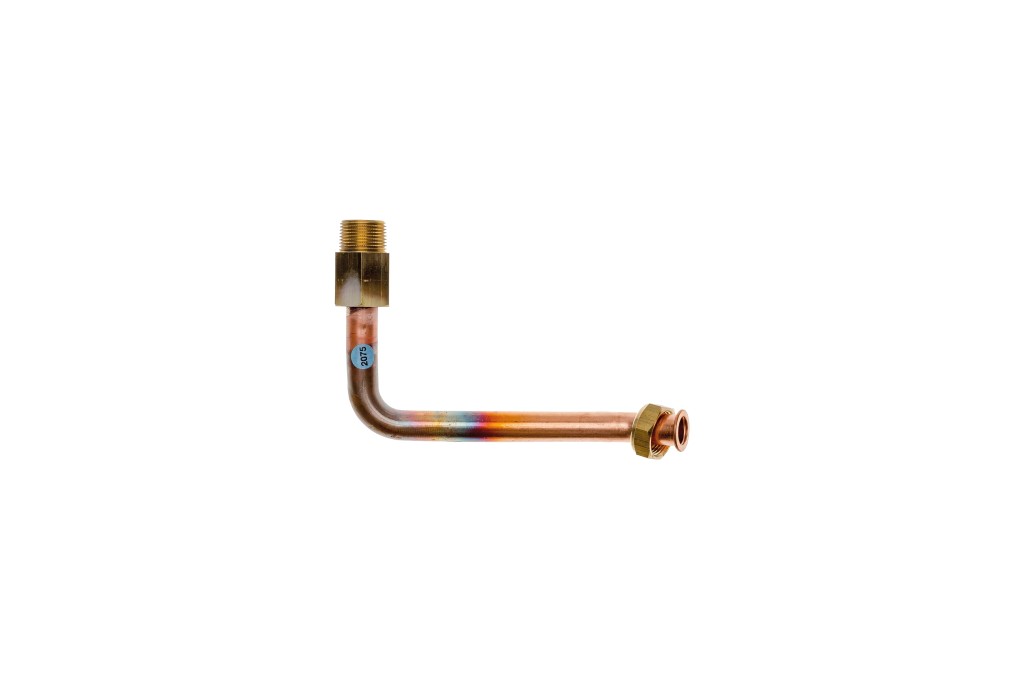

	64	642453	KW Rohr		Verrohrungsbauteile (Kessel u. Zubehör)	18
	65	642460	Zirkulations-Rohr		Verrohrungsbauteile (Kessel u. Zubehör)	17
	66	642477	WW Rohr		Verrohrungsbauteile (Kessel u. Zubehör)	19
	67	986441	Doppelnippel für Gasanschlußrohr		Verrohrungsbauteile	12
	68	642484	Gasrohr Brenner		Verrohrungsbauteile (Kessel u. Zubehör)	17
	69	642491	Gasanschlußrohr		Verrohrungsbauteile (Kessel u. Zubehör)	19
	70	635745	Gasventil Typ VGU 86.A0209 [NEUE EAN 7727679]		Verrohrungsbauteile (Kessel u. Zubehör)	-
	70	7727679	Gasventil VGU86S inkl. Adapter auf VGU86		Verrohrungsbauteile (Kessel u. Zubehör)	37
	71	642705	Speicher 95 Liter		Verrohrungsbauteile (Kessel u. Zubehör)	73
	72	992855	Handlochdeckel		Bauteile	55
	73	956680	Handlochdeckeldichtung (Eck-Form) ¢-110 mm		Speicherbauteile	20
	74	517591	Magnesiumanode, ¢ 26 x 480 lg.		Speicherbauteile	23
	75	577564	Kondenswassersyphon mit Anschlußschlauch kpl.		Kesselbauteile	20
	76	930277	Schlauch für Syphon	Meterware 1 Stück = 1 m	Sicherheitsgruppe Kaltwasser TWA-BBS, BBS 10/15 und BBS 15/19	10
		639064	Überwurfmutter mit Dichtung für Syphon		Verrohrungsbauteile	8
		627085	Dichtung für Syphon		Verrohrungsbauteile	6
	77	541855	Schnellentlüfter 3/8", 10 bar		LPS 1/2/3/4 C	16
		7310986	Hahnverlängerung 3/8 X 78 für Entlüfter		Verrohrungsbauteile	13
		642699	Dichtungssatz Rohre		Verrohrungsbauteile (Kessel u. Zubehör)	16
	79	993005	3-Wege Entleerungshahn Sekundärkreis		Bauteile	18
		7633383	3-Wege Ventil Durchgang ohne Motor		Verrohrungsbauteile	34
		7633382	Motor 3-Wege Ventil (230V)		Verrohrungsbauteile	24
	80	642507	Vorlauf.- Rücklaufrohr		Anschlußverrohrung seitlich (IS BBK1)	20
	81	642514	Gasrohr		Anschlußverrohrung seitlich (IS BBK1)	18
	82	642521	Trinkwasserrohr		Anschlußverrohrung seitlich (IS BBK1)	20
		7654083	Durchführungstülle Luftkammer für Gasleitung		Verrohrungsbauteile	8
	83	642538	Fixierblech links		Anschlußverrohrung seitlich (IS BBK1)	20

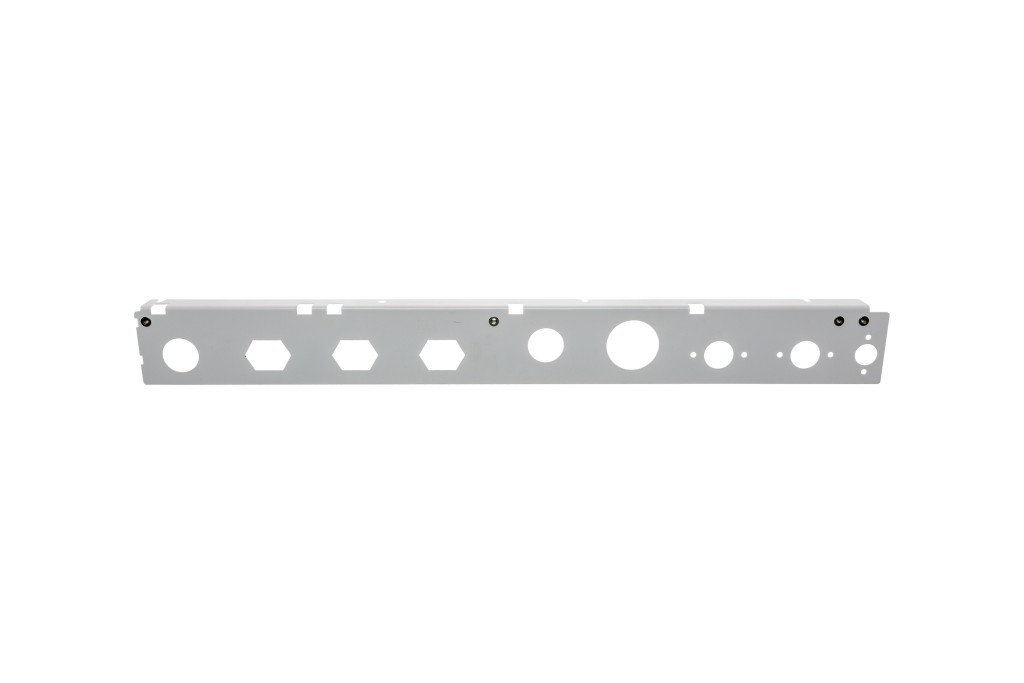

	84	642545	Fixierblech rechts		Anschlußverrohrung seitlich (IS BBK1)	20
	85	642552	Abdeckblech links		Anschlußverrohrung seitlich (IS BBK1)	19

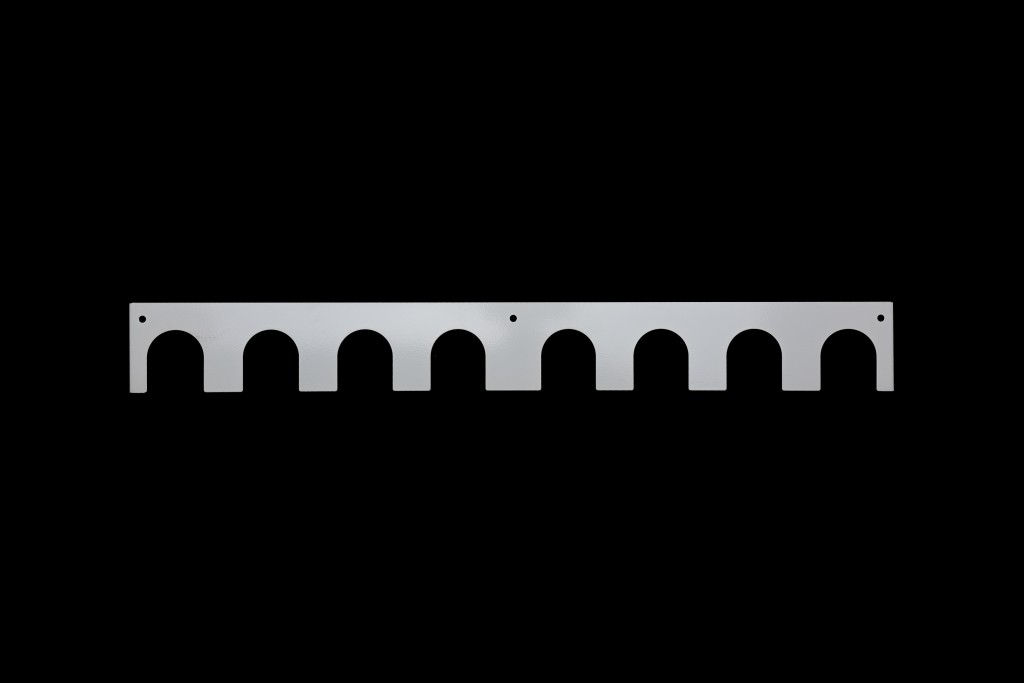

	86	642569	Abdeckblech rechts		Anschlußverrohrung seitlich (IS BBK1)	19
	87	642576	Abdeckblech oben		Anschlußverrohrung seitlich (IS BBK1)	20

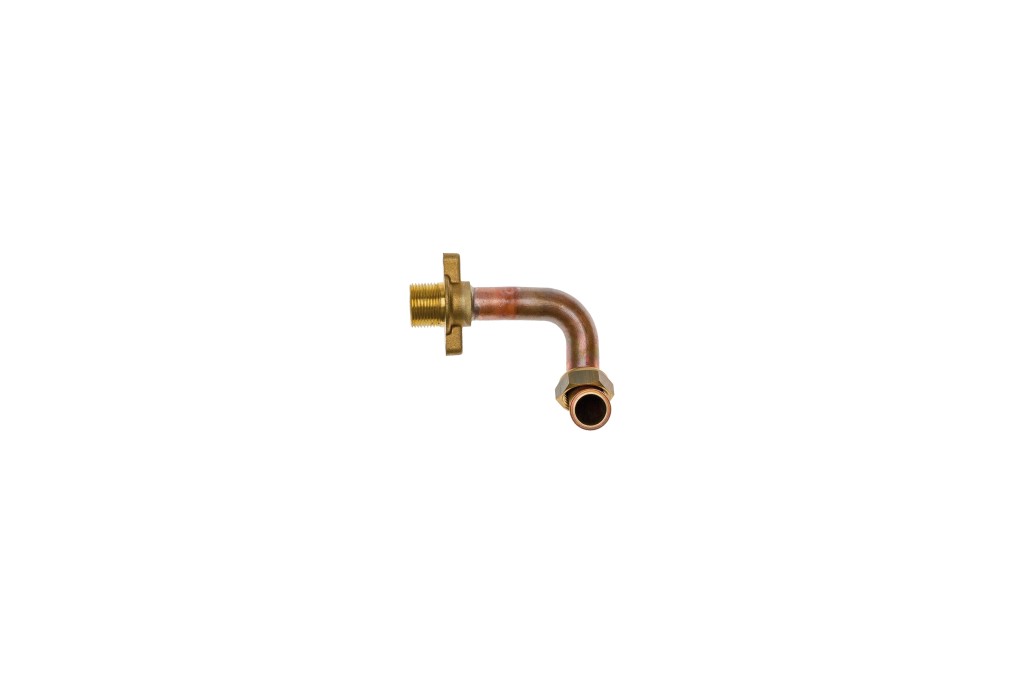

	88	642583	Vorlaufrohr		Anschlußverrohrung oben (IS BBK2)	20

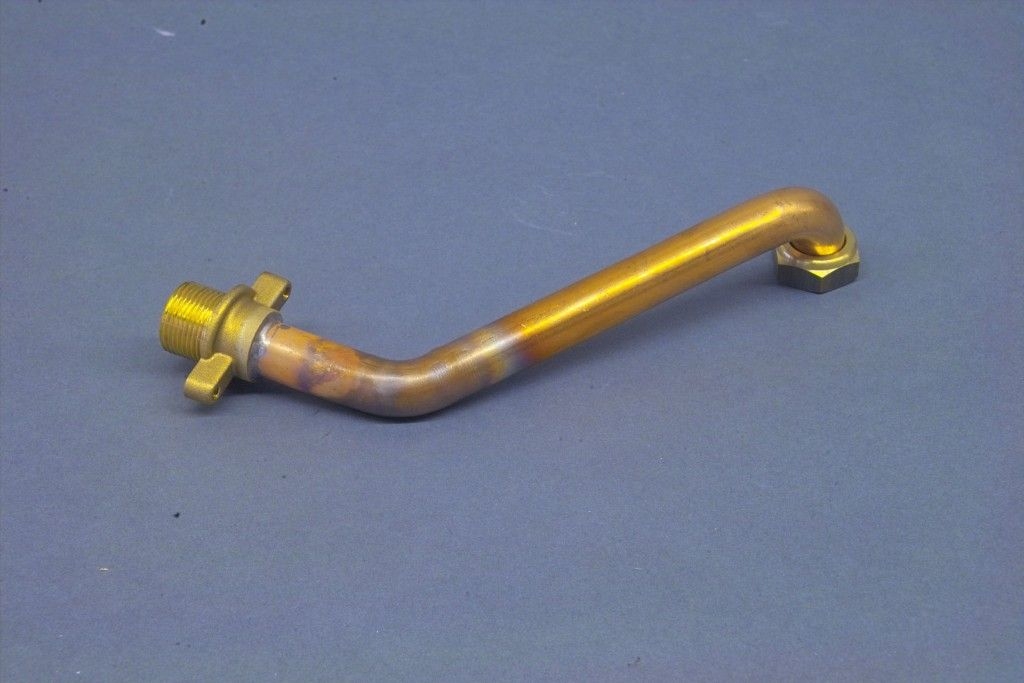

	89	642590	Rücklaufrohr		Anschlußverrohrung oben (IS BBK2)	23
	90	642606	Gasrohr		Anschlußverrohrung oben (IS BBK2)	23

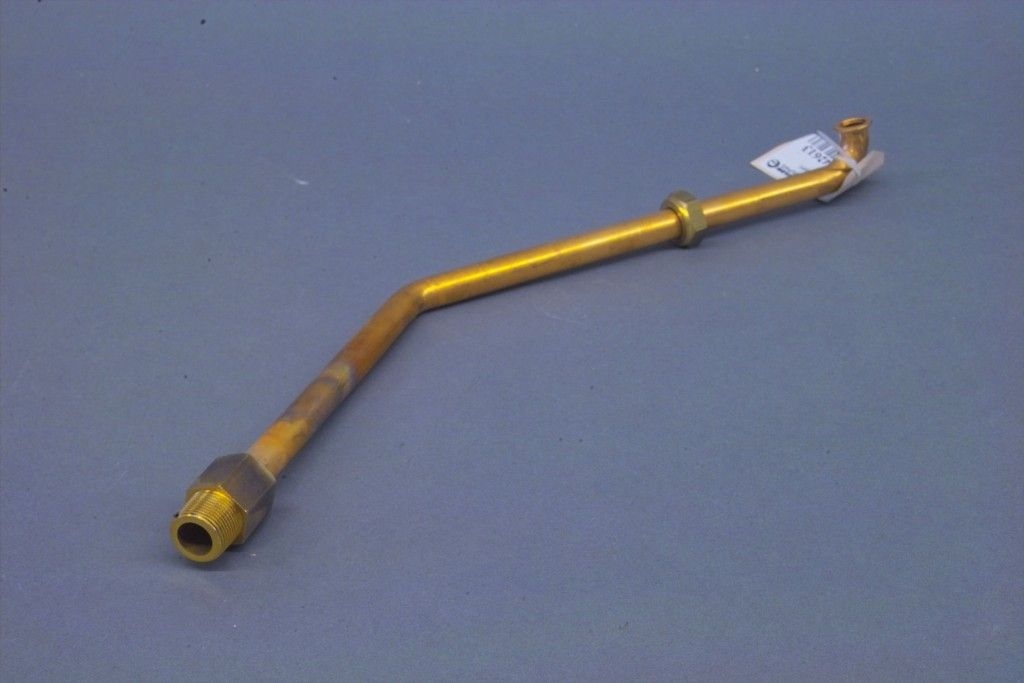

	91	642613	WW Rohr		Anschlußverrohrung oben (IS BBK2)	23

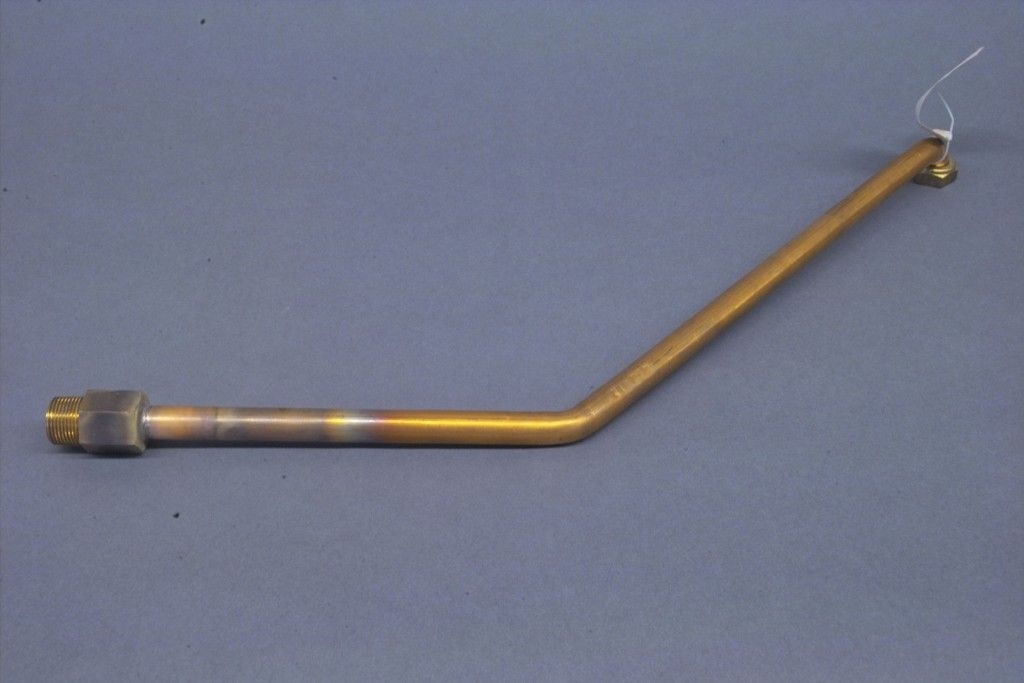

	92	642620	KW Rohr		Anschlußverrohrung oben (IS BBK2)	23

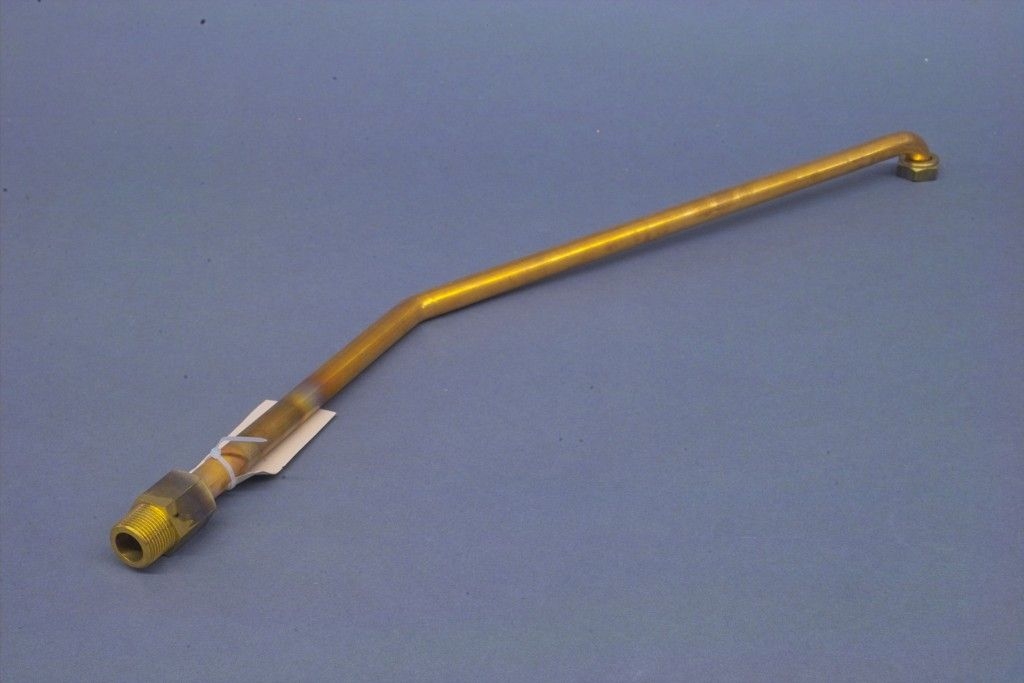

	93	642637	Zirkulations-Rohr		Anschlußverrohrung oben (IS BBK2)	23

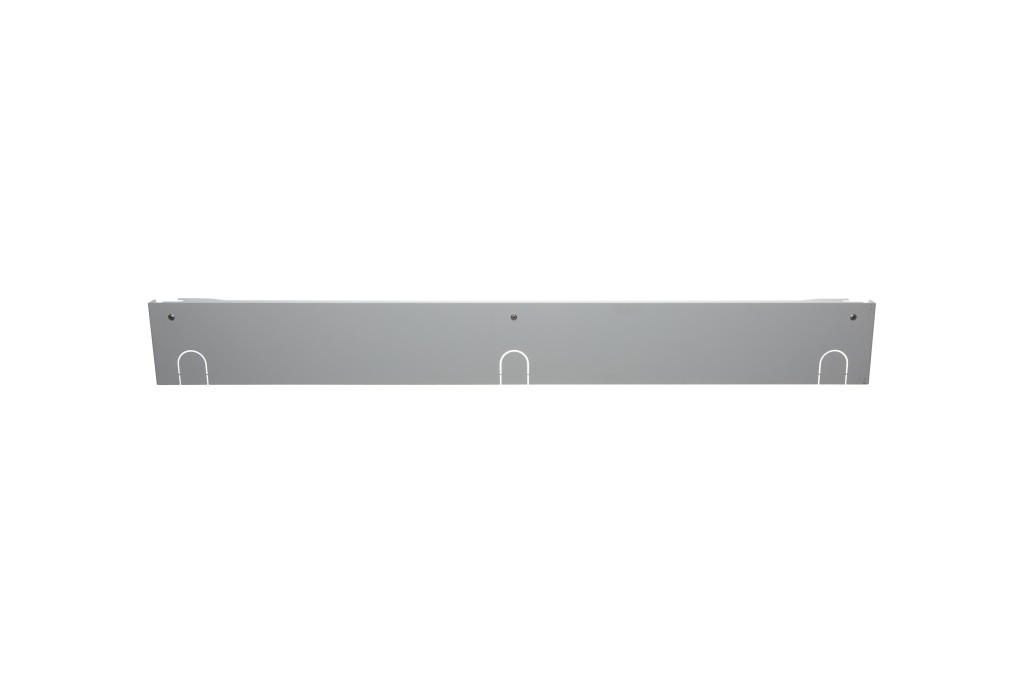

	94	642644	Abdeckblech links/ rechts		Anschlußverrohrung oben (IS BBK2)	20

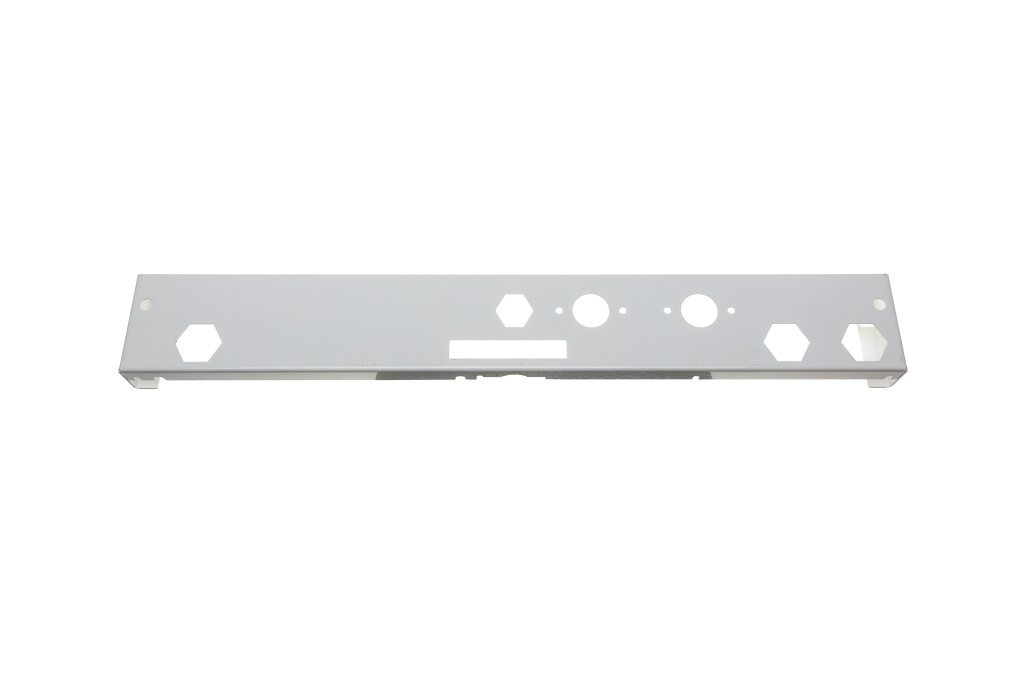

	95	642651	Fixierblech oben		Anschlußverrohrung oben (IS BBK2)	20

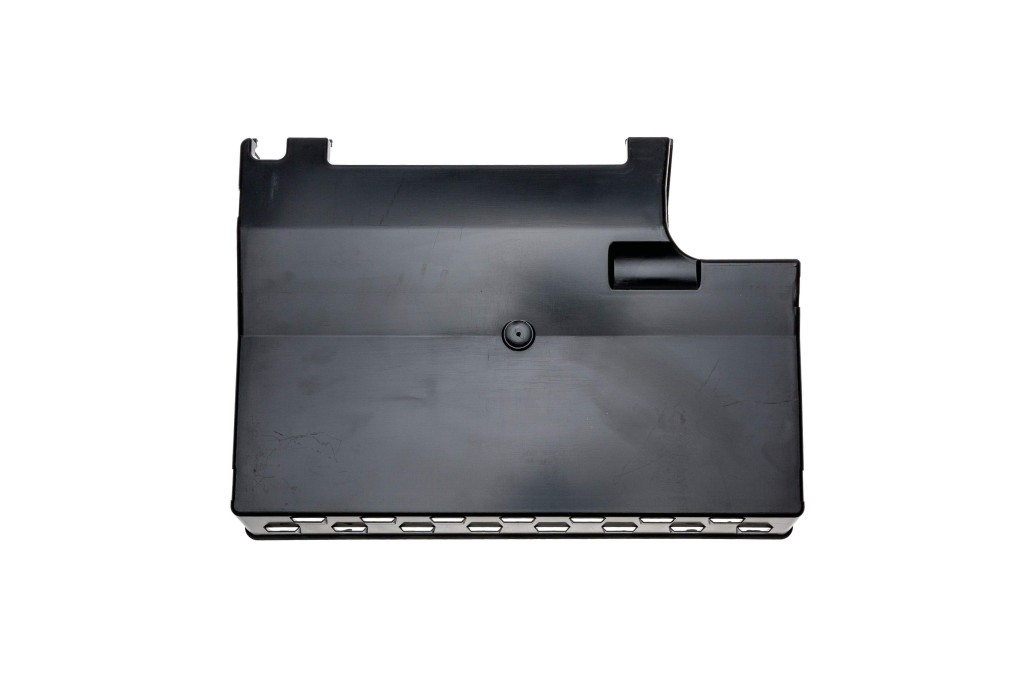

		635851	Deckel für Regelung		Regelungsbauteile	17
		635868	Vorderteil Regelungsbox		Regelungsbauteile	21
		635875	Halteseil für Regelungsbox		Regelungsbauteile	11

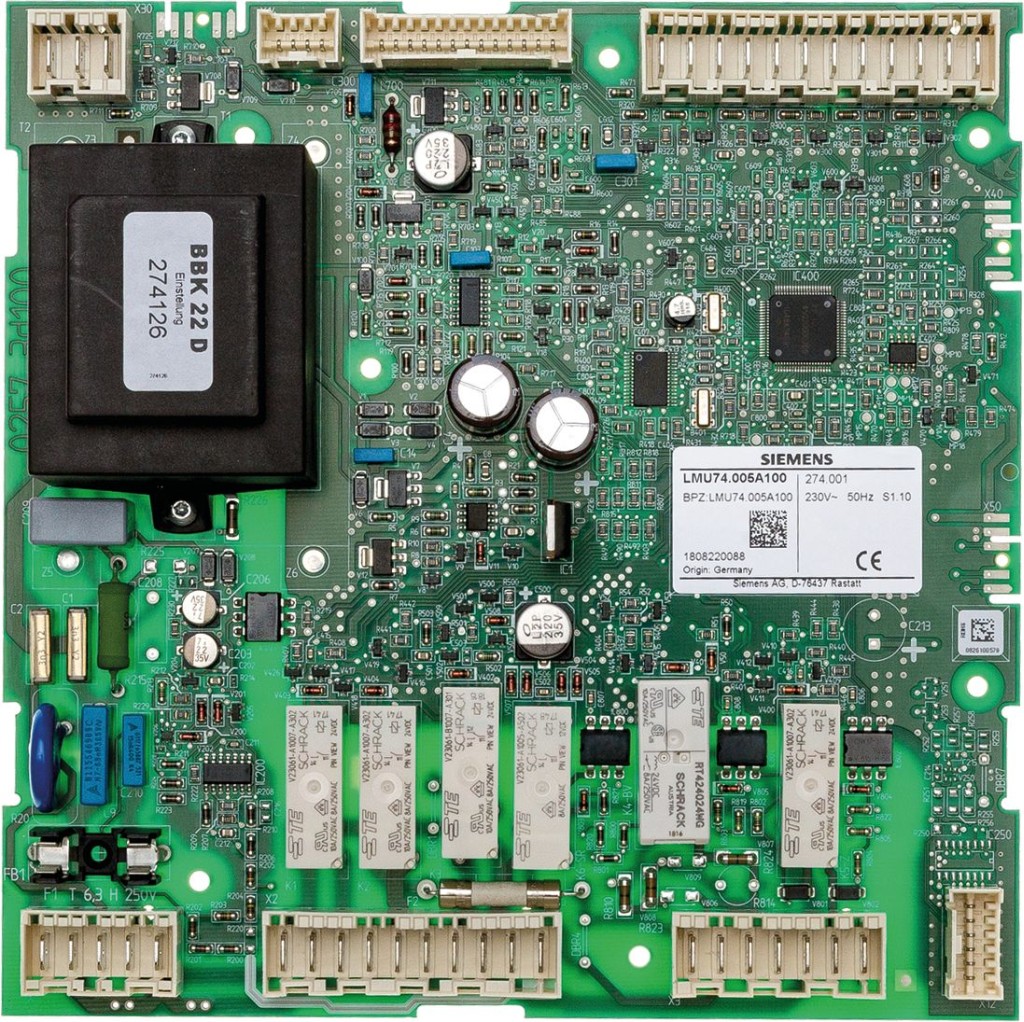

		652391	Zentraleinheit LMU	BBK	Regelungsbauteile	69

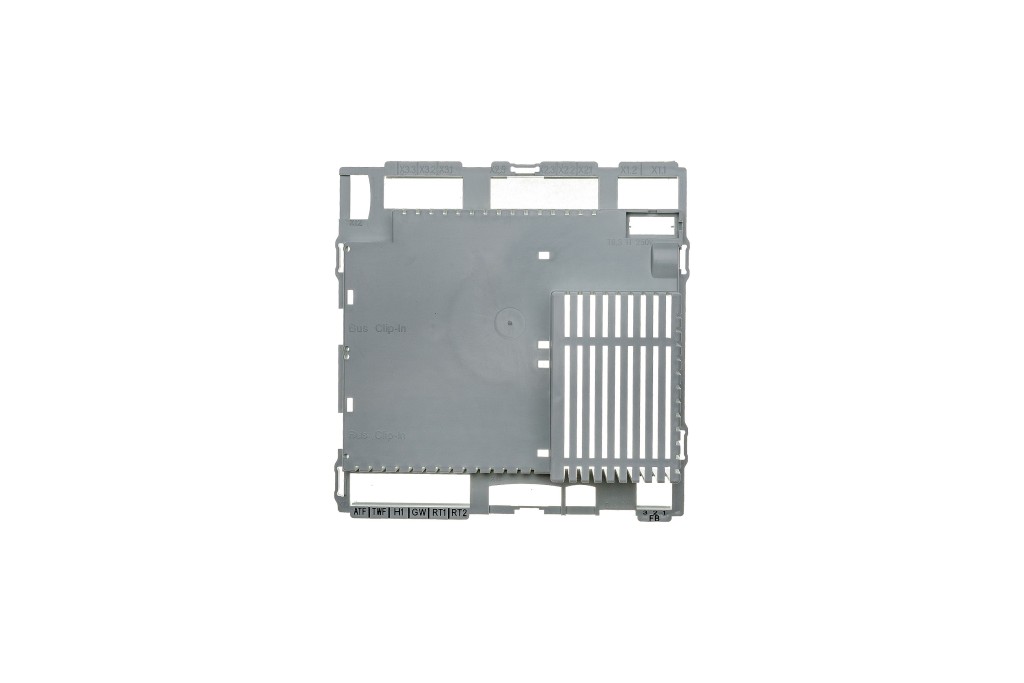

		635929	Abdeckung LMU		Regelungsbauteile	17

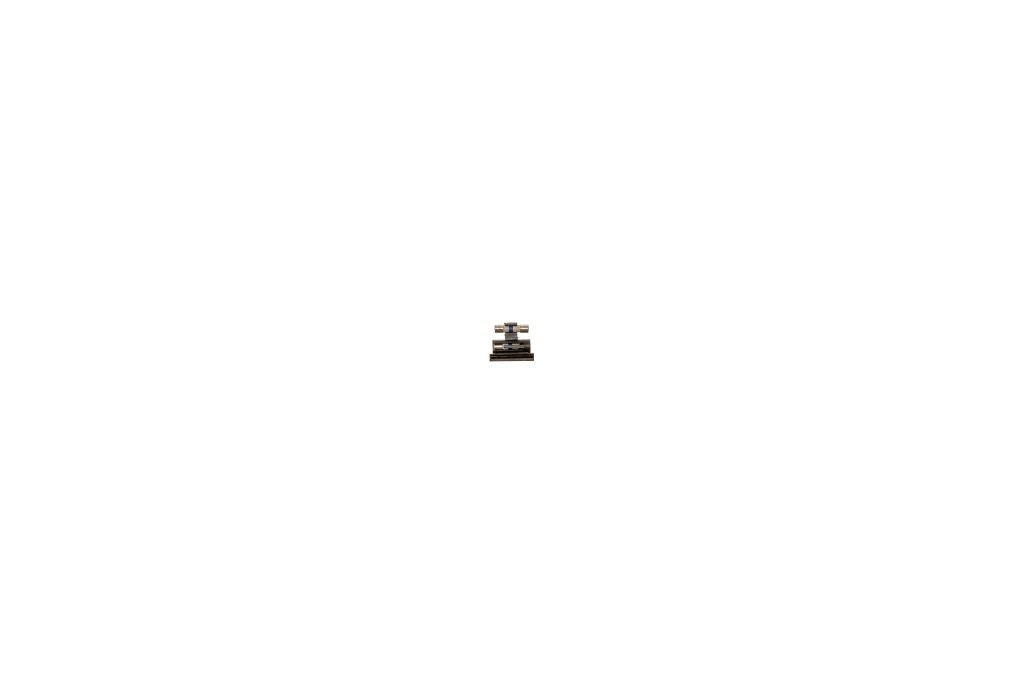

		635936	Sicherung mit Halter		Regelungsbauteile	9
		7796340	Platine Bedieneinheit		Regelungsbauteile	47
		627433	Leitung Bedieneinheit [NEUE EAN 627443]		Regelungsbauteile	-

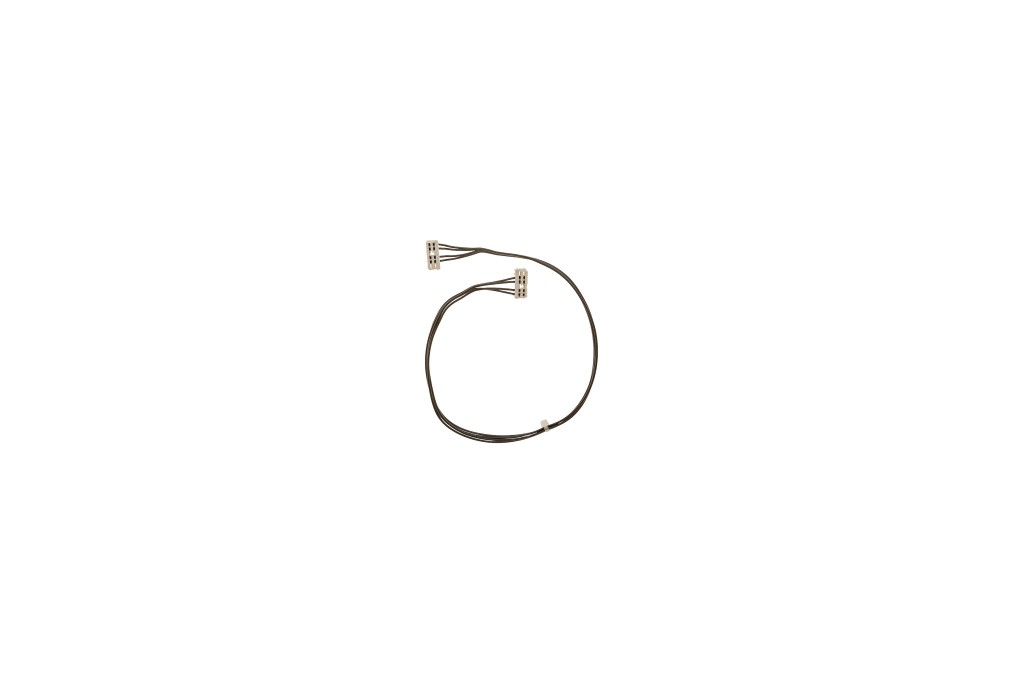

		627443	Busleitung Bedieneinheit-Zentraleinheit		Regelungsbauteile	10

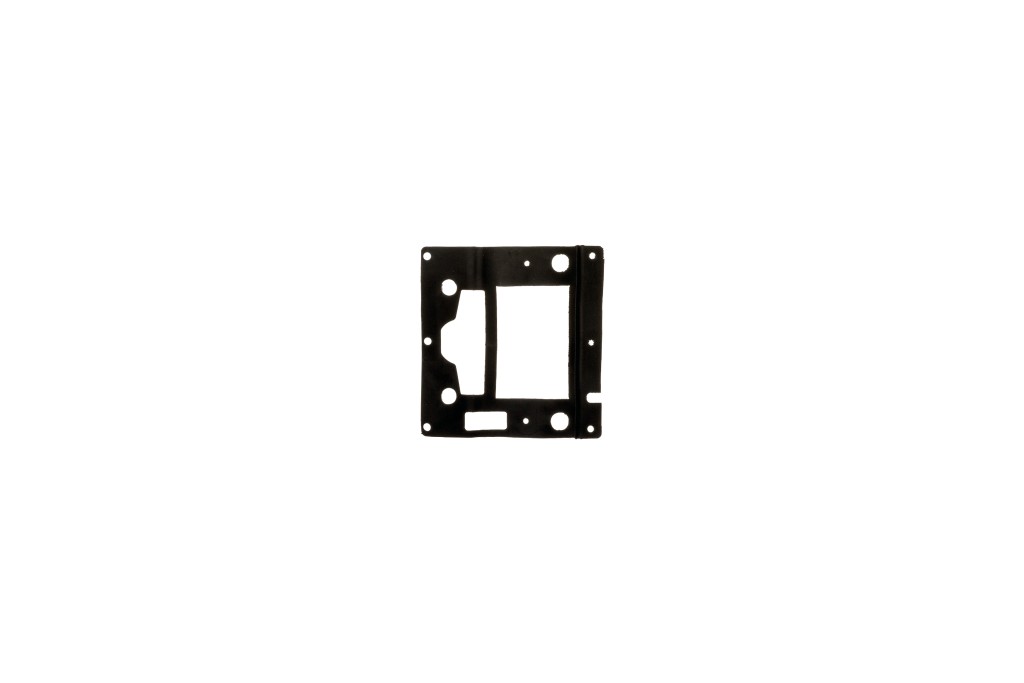

		636001	Dichtung Bedieneinheit		Regelungsbauteile	8
		636018	Abdeckung Bedieneinheit		Regelungsbauteile	8
		627436	Drehknopf Bedieneinheit		Regelungsbauteile	7
		627405	Schalter	Hauptschalter	Regelungsbauteile	10

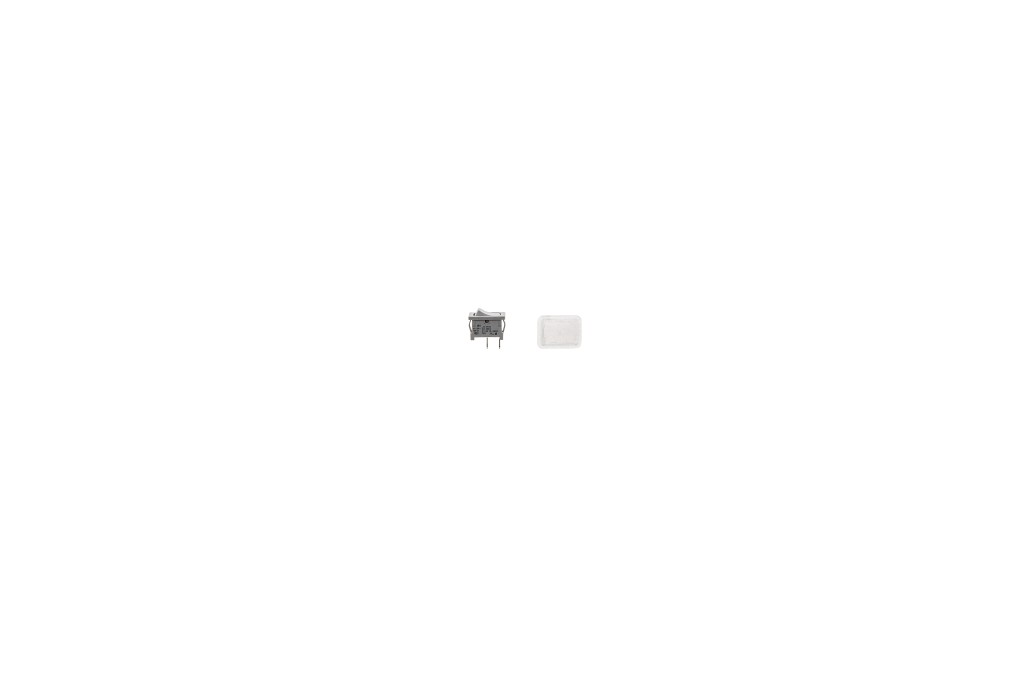

		627450	Taster	Entstörtaster	Regelungsbauteile	10
		636025	Schutzkappe für Schalter und Taster		Regelungsbauteile	7
		953399	Manometer		Verrohrungsbauteile	18
		995283	Clip-In Relais Ersatzmodul, Typ AGU2.515A109		Regelungsbauteile	58
		995290	Clip-In Mischer Ersatzmodul, Typ AGU2.500A109		Regelungsbauteile	70
		986595	Verschraubung mit Gegenmutter PG 9		Regelungsbauteile	7
		986649	Verschraubung mit Gegenmutter PG 11		Regelungsbauteile	8

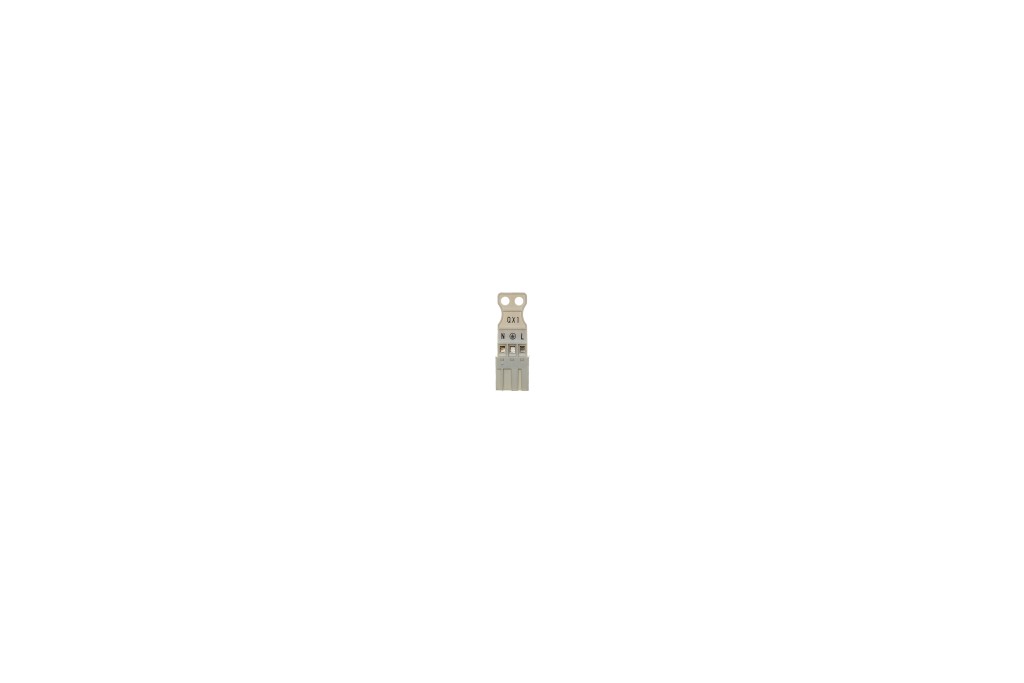

		644556	Stecker Ausgang 1, 3pol	Ausgang K2	Regelung ISR (Heizkreis)	7
		986656	Verschraubung mit Gegenmutter PG 13,5		Regelungsbauteile	9
		627528	Stecker Raumgerät (RGT)/Rast 5- 3 pol.		Stecker Grundmodul	9
		636049	Stecker Raumthermostat 1 (RT1)		Regelungsbauteile	8
		636056	Stecker Raumthermostat 2 (RT2)		Regelungsbauteile	8
		627481	Stecker H1 Grundeinheit (RT2)/Rast 5- 2 pol.		Stecker Grundmodul & Erweiterungsmodul	8

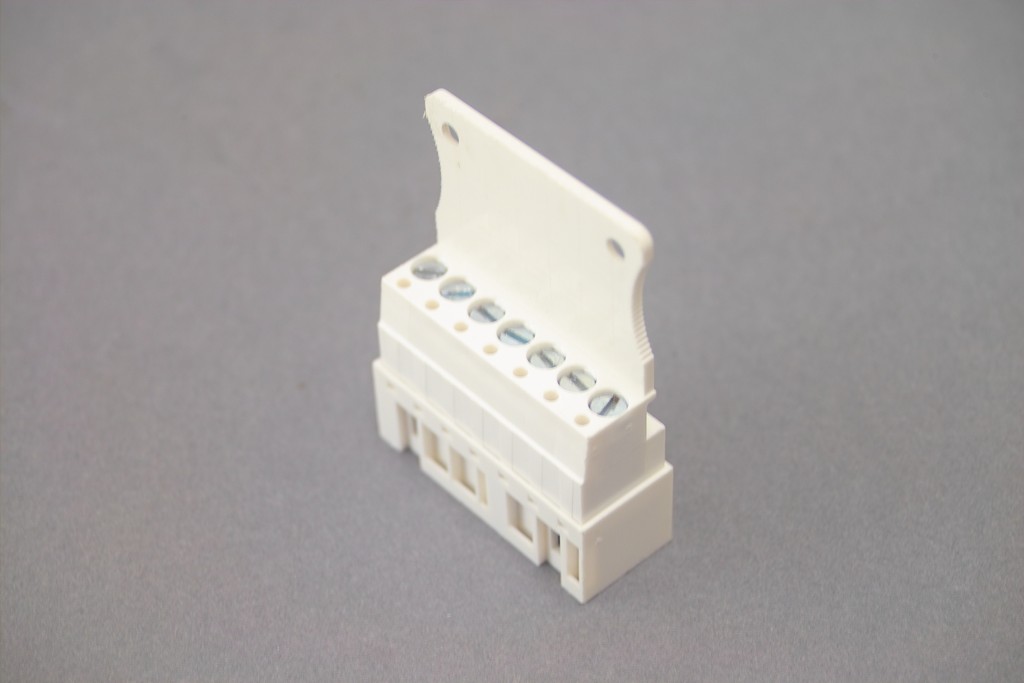

		627474	Brenner Stufe 2 / Rast 5- 4 pol. [NEUE EAN 627504]	Stecker Trinkwasserfühler (TWF)	Stecker Grundmodul	-
		627504	Stecker Trinkwasserfühler (TWF)/Rast 5- 2 pol.		Stecker Grundmodul	8
		627498	Stecker Außenfühler (B9)/Rast 5- 2 pol.		Stecker Grundmodul	8

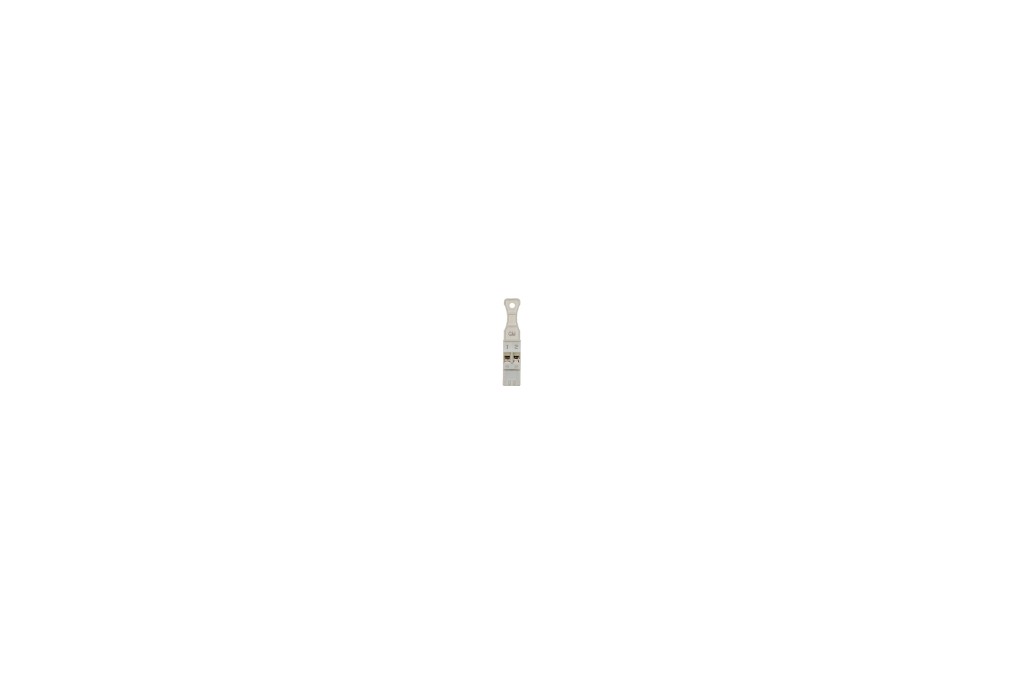

		636063	Stecker Gaswächter (GW)		Regelungsbauteile	8
		603515	Stecker Eingang Clip In		Regelungsbauteile	7
		603478	Stecker Eingang Clip In		Regelungsbauteile	7
		603522	Stecker Ausgang 3 pol. Clip In		Regelungsbauteile	7
		986564	Kesselfühler QAK 36.670	Kesselvorlauffühler Wärmetauscher, oben	Regelungsbauteile	26
		636070	Dichtung für Kesselvorlauffühler		Regelungsbauteile	6
		972819	Fühler QAL 36	Kesselrücklauffühler Wärmetauscher, unten	Regelungsbauteile	25
		636087	Haltefeder für Kesselrücklauffühler		Regelungsbauteile	6
		602884	Brauchwasserfühler QAR 36	Speicher Clipfühler	Regelungsbauteile	17
		982801	Fühler QAZ 36	Speicher Tauchhülsenfühler	SPS-TS/-U , VSB/UVS , W-Therme, LS-BS E/ LS-U1/2 E und LS-U1/2 E	19
		691949	Außentemperaturfühler QAC 34 B	Außenfühler	Regelungsbauteile	23

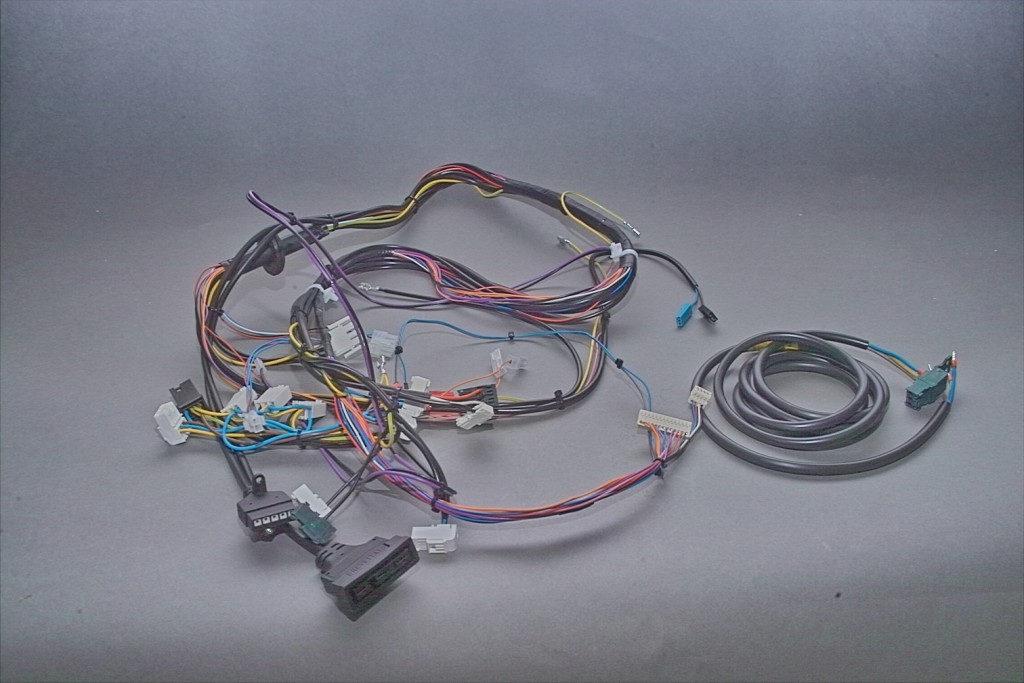

		652377	Kabelbaum BBK		Regelungsbauteile	-

'a.A' = Preis auf Anfrage;   '-' = nicht mehr lieferbar
