BRÖTJE Ersatzteile Online: Gerät auswählen

1. Kategorie auswählen

2. Gerät auswählen

BLW Split-P C: Geräteinformationen

Ersatzteil über Explosionszeichnung suchen
(Hinweis: über die Positionsnummer gelangen Sie zum richtigen Teil in der Liste)
AWHP 6 MR-3: Sockel
AWHP 6 MR-3: Elektrik
AWHP 8 MR-2: Sockel
AWHP 8 MR-2: Elektro
AWHP 11 TR-2 – AWHP 16 TR-2: Sockel
AWHP 11 TR-2 – AWHP 16 TR-2: Elektro
AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel
AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro

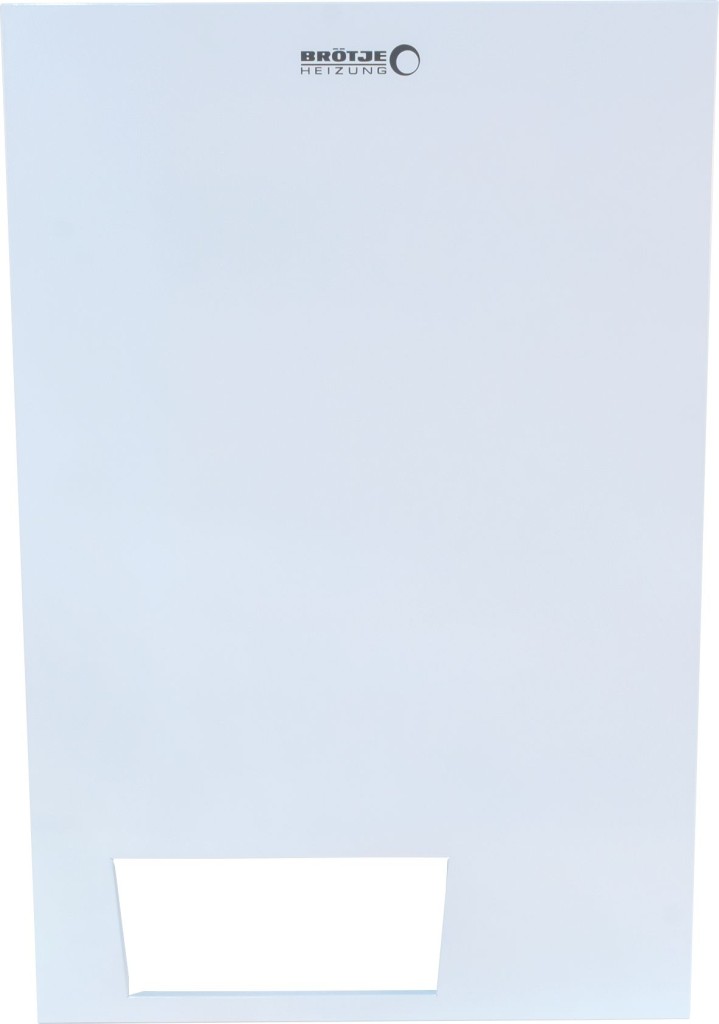

Innenmodul - Verkleidung
Regelung
Regelungsleiterplatten
Hydraulikbauteile

Baujahre
2018-2022

BLW Split-P C: Dokumentation
(7 Dokumente verfügbar)
7 Dokumente verfügbar
Allgemein: Nummer Version Hinweis Sprache
Wärmepumpen Hydrauliken Hybridsysteme 7765363-06 05.22 - D
Montage-/Installationsanleitungen: Nummer Version Hinweis Sprache
Installations- und Wartungsanleitung BLW Split-P C 7684558-08 12.21 - D
Montageanleitung HKSOP Split-P Set zweiter Heizkreis für externe Pumpengruppe mit Mischer 7728188-01 11.20 - D
Montageanleitung HKSPM Split-P Set zweiter Heizkreis mit integriertem Mischer BLW Split-P 7728185-01 11.20 - D
Umschaltventil IWR USV B 7822955-01 06.22 - D
Betriebsanleitungen: Nummer Version Hinweis Sprache
Bedienungsanleitung BLW Split-P C 7684557-06 08.19 - D
Technische Information: Nummer Version Hinweis Sprache
Technische Information BLW Split/Split-K/Split-P Serie C 7708224-06 06.23 - D

BLW Split-P C: Teileliste

Sortieren nach Filter: Nur aktuelle (lieferbare) Artikel anzeigen

Zeichn. Pos. Art-Nr. Name Info Gruppe Preisgruppe Doku Foto Best.

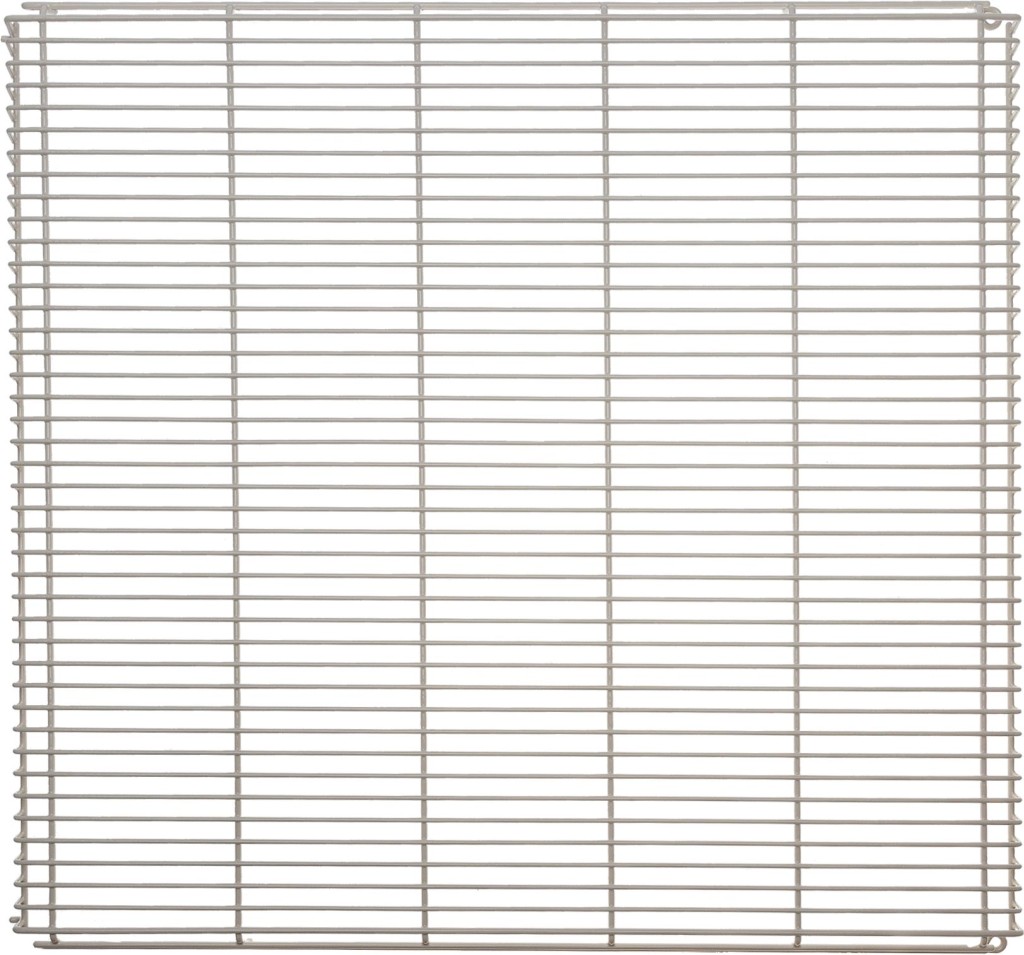

1 7696801 Gebläsegitter AWHP 6 MR-3 : Sockel 42

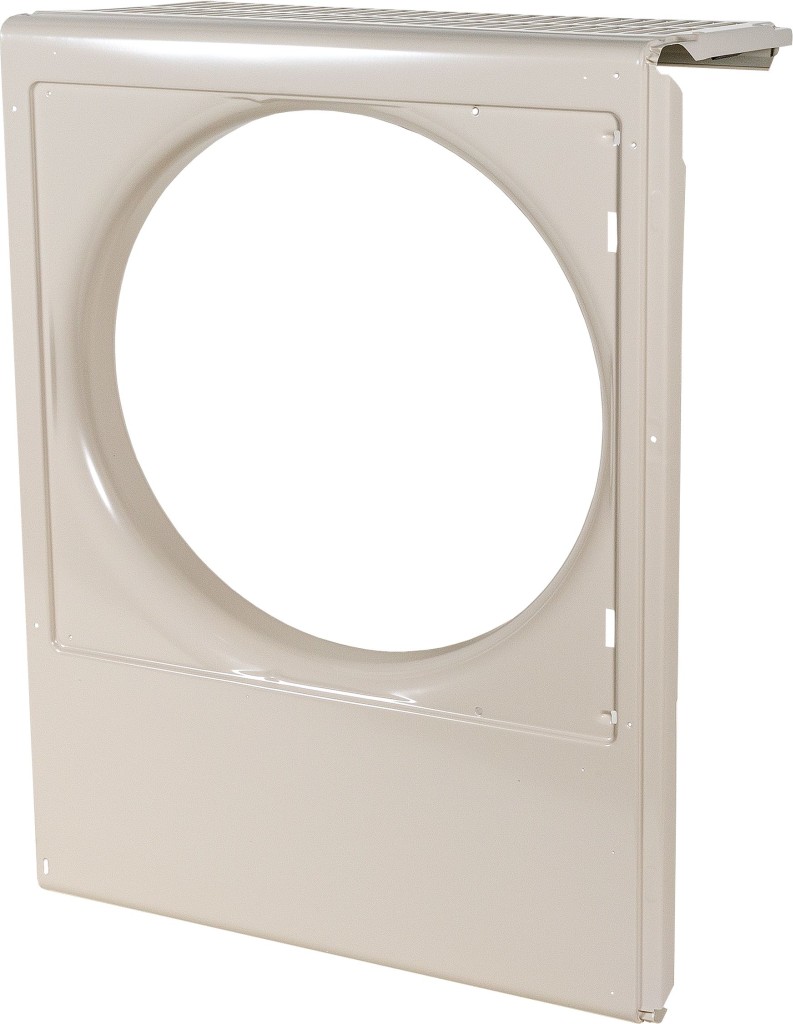

2 7696802 Verkl.-Vorderwand AWHP 6 MR-3 : Sockel 58

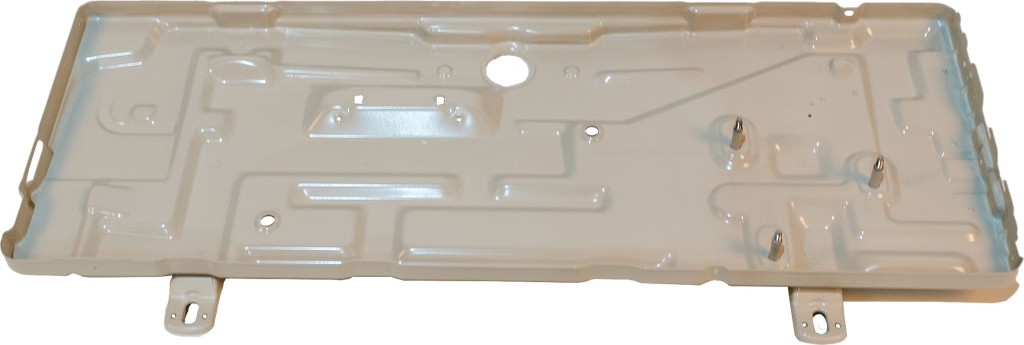

3 7696803 Grundplatte AWHP 6 MR-3 : Sockel 61

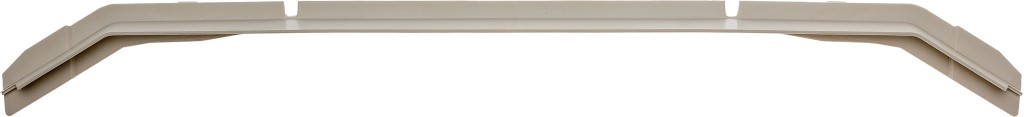

4 7696804 Kabelkanal AWHP 6 MR-3 : Sockel 27

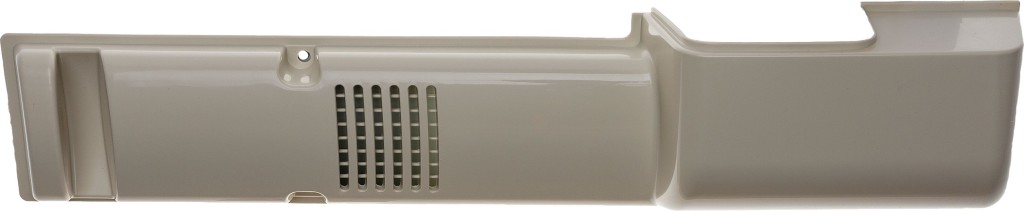

5 7696805 Abdeckplatte des Wartungszugangs AWHP 6 MR-3 : Sockel 33

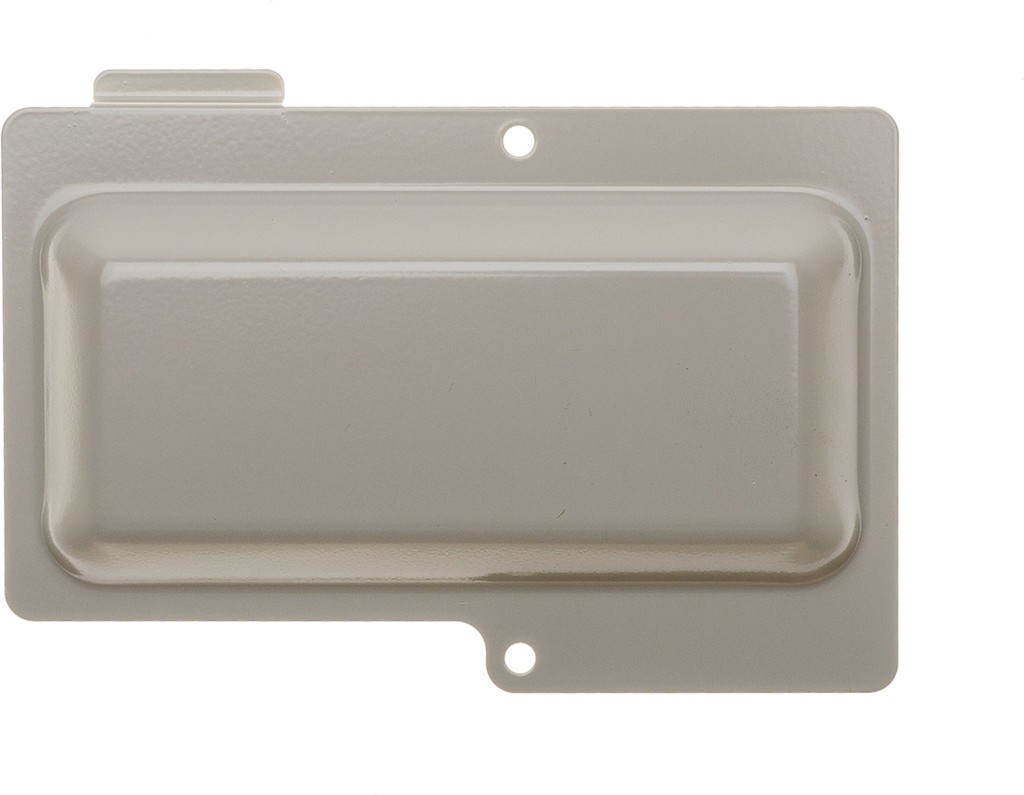

6 7696806 Verkl.-Deckel AWHP 6 MR-3 : Sockel 35
7 7696807 Schutzgitter hinten AWHP 6 MR-3 : Sockel 32
8 7696808 Verkl.-Seitenteil rechts AWHP 6 MR-3 : Sockel 61
9 7696809 Motorhalter AWHP 6 MR-3 : Sockel 42
10 7696810 Abdeckhaube AWHP 6 MR-3 : Sockel 51
1 7700081 Gebläsemotor AWHP 6 MR-3 AWHP 6 MR-3: Elektrik 67
2 7700082 Gebläseflügel AWHP 6 MR-3 AWHP 6 MR-3: Elektrik 44

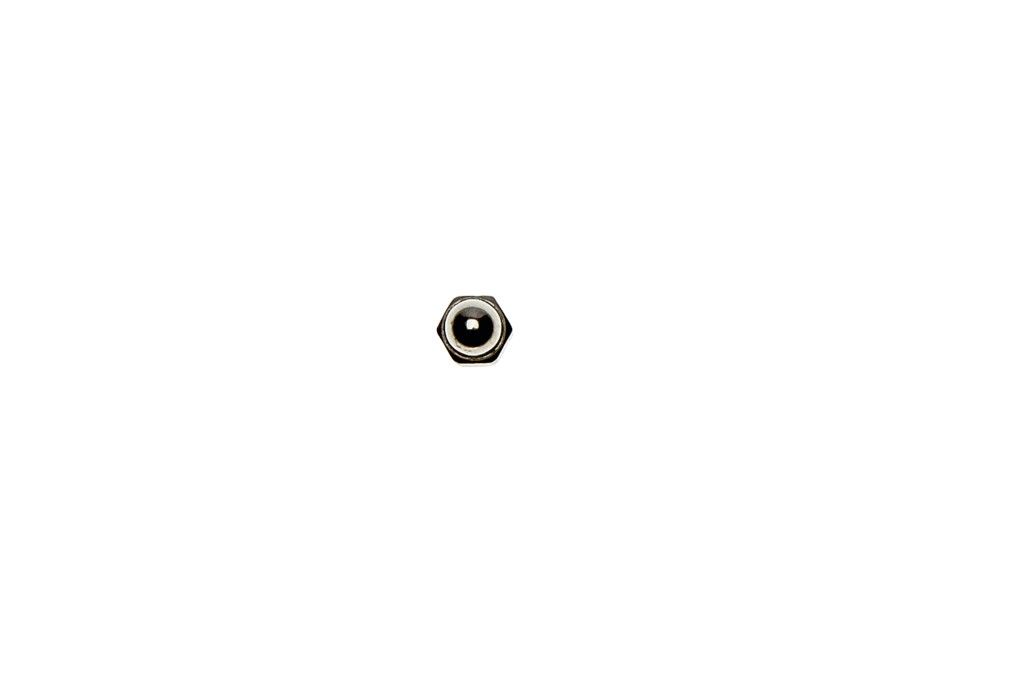

3 7313585 Sicherungsmutter Gebläseflügel AWHP 6 MR-3: Elektrik 25

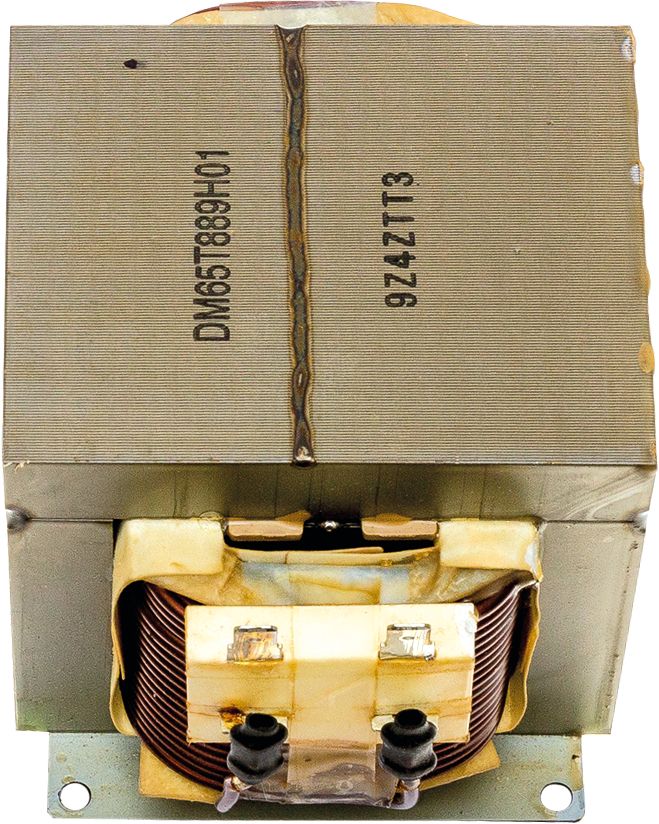

4 7700083 Trafo Inverter/ Verdichter AWHP 6 MR-3 AWHP 6 MR-3: Elektrik 55
5 7700084 Temperaturfühler TH4-TH34 AWHP 6 MR-3: Elektrik 37
6 7700085 Verdichter SNB130FTCM2 - AWHP 6 MR-3 AWHP 6 MR-3: Elektrik 84

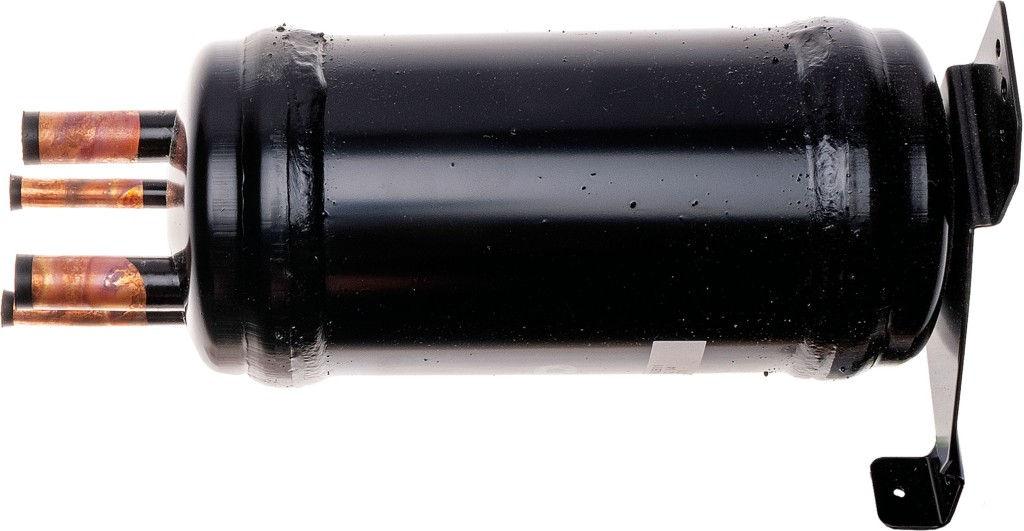

7 7700086 Power Receiver AWHP 6 MR-3: Elektrik 62
8 7700087 Anschlußbaugruppe 1/4" - 1/2" AWHP 6 MR-3: Elektrik 55

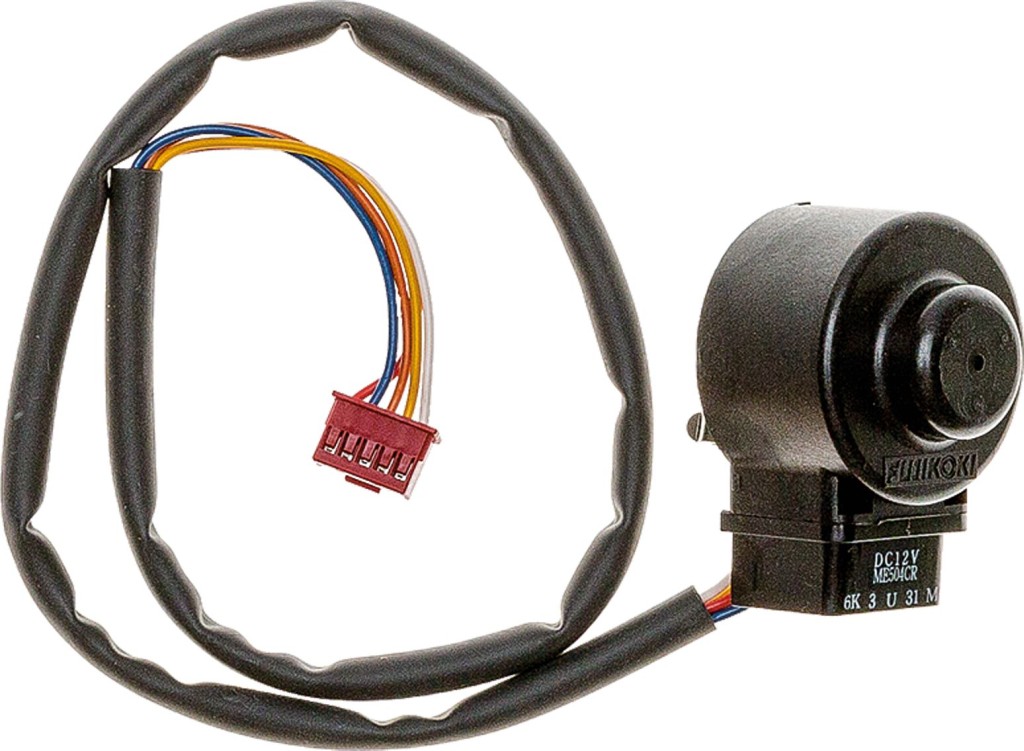

9 7700088 Spule Einspritzventil B AWHP 6 MR-3: Elektrik 37

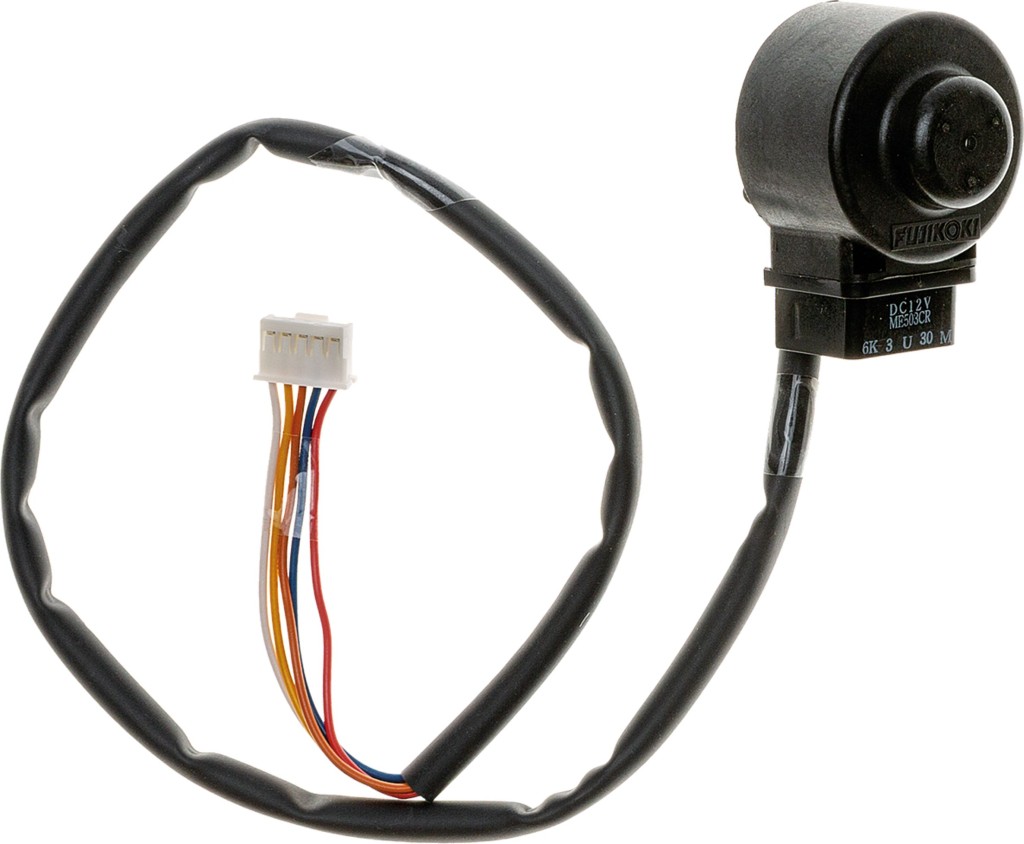

10 7700089 Spule Einspritzventil A AWHP 6 MR-3: Elektrik 37
11 7700090 Temperaturfühler TH3 AWHP 6 MR-3: Elektrik 29
12 7700091 Expansionsventil B AWHP 6 MR-3: Elektrik 42

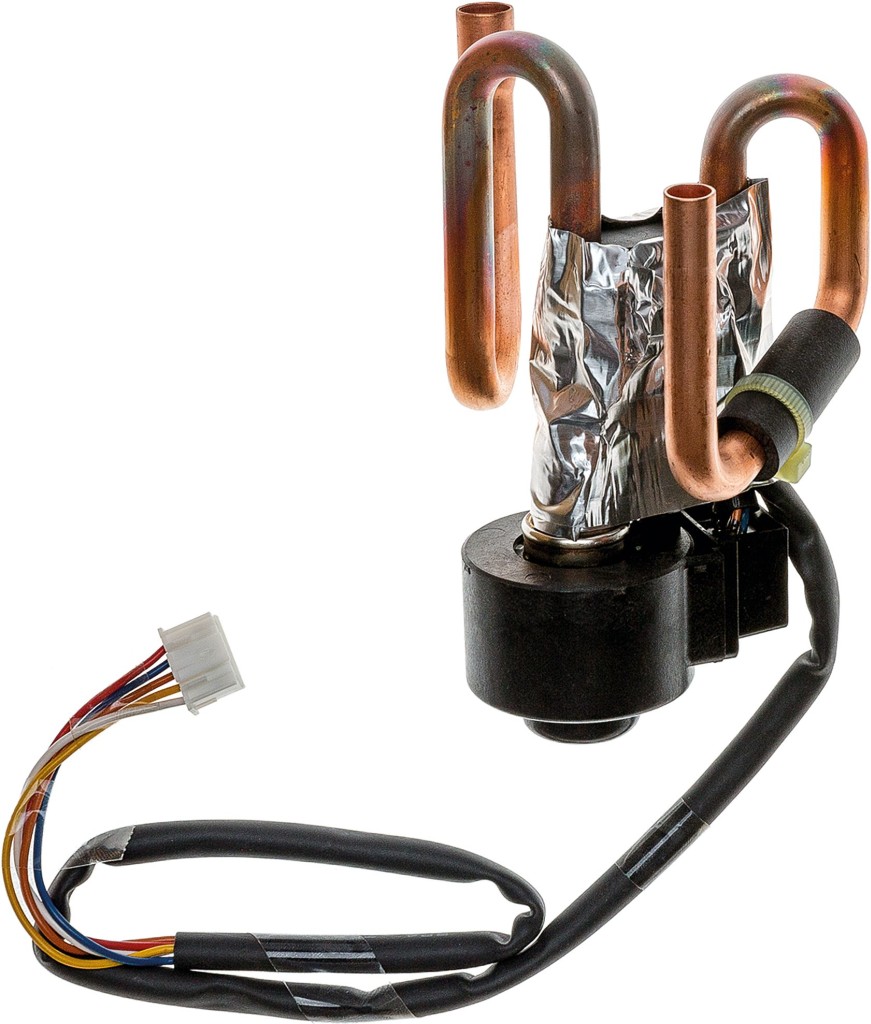

13 7700092 Expansionsventil A AWHP 6 MR-3: Elektrik 42

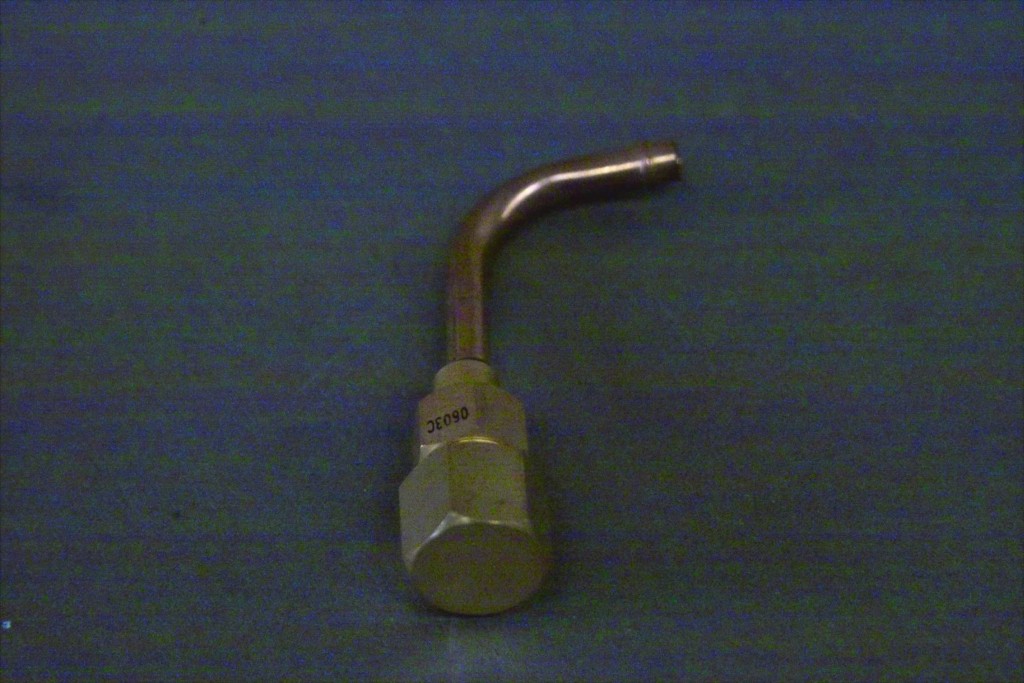

14 7310685 Schraderventil Saugleitung AWHP 6 MR-3: Elektrik -

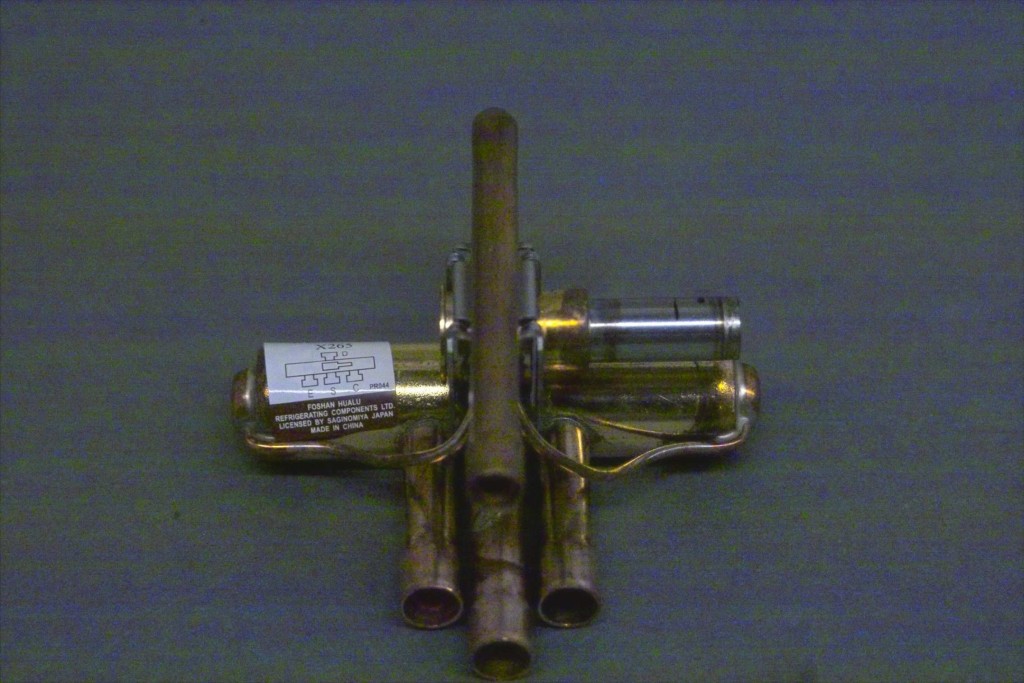

15 7310817 4-Wege-Umschaltventil AWHP 6 MR-3 AWHP 6 MR-3: Elektrik 53
16 7700093 Temperaturfühler Lufteintritt/ Verdampfer TH 6/7 AWHP 6 MR-3: Elektrik 30
17 7700094 Lamellenverdampfer - AWHP 6 MR-3 AWHP 6 MR-3: Elektrik 79

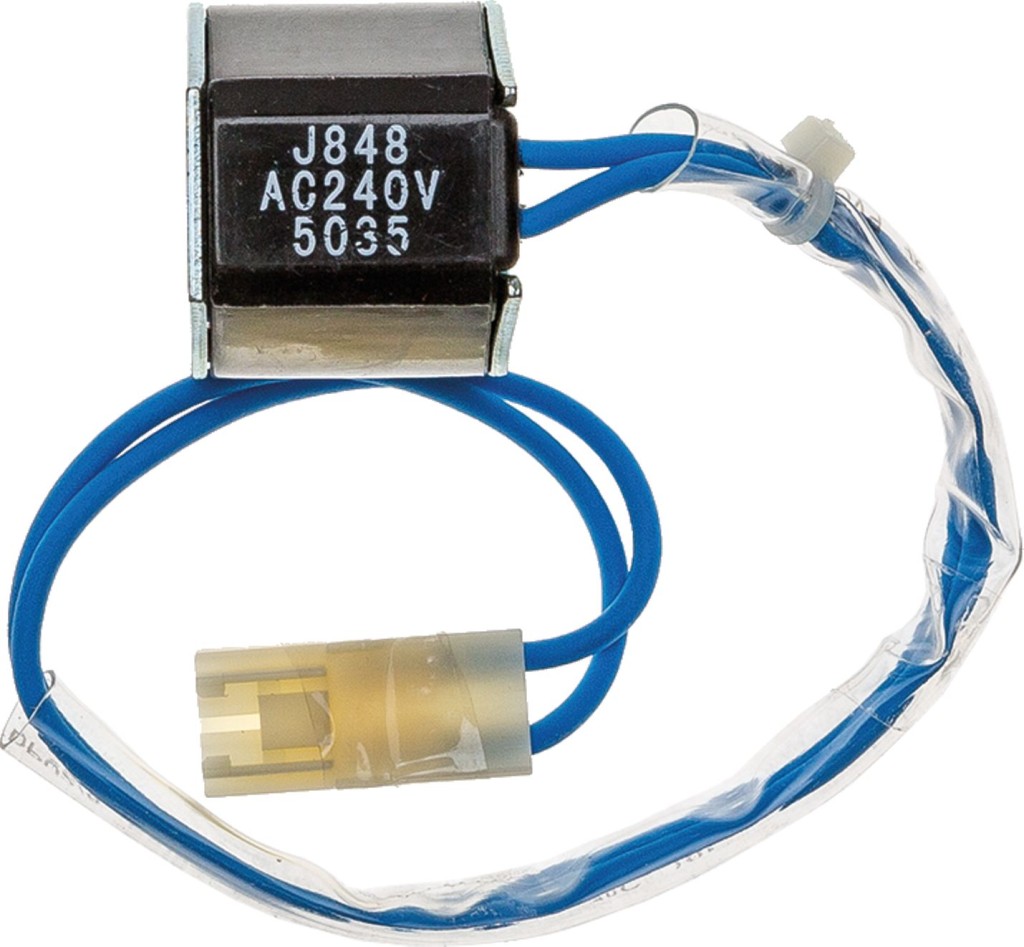

18 7700095 Spule 4-Wege-Umschaltventil AWHP 6 MR-3: Elektrik 37
19 7700096 HD Transmitter AWHP 6 MR-3: Elektrik 57
20 7310709 HD Schalter AWHP 6 MR-3: Elektrik 51

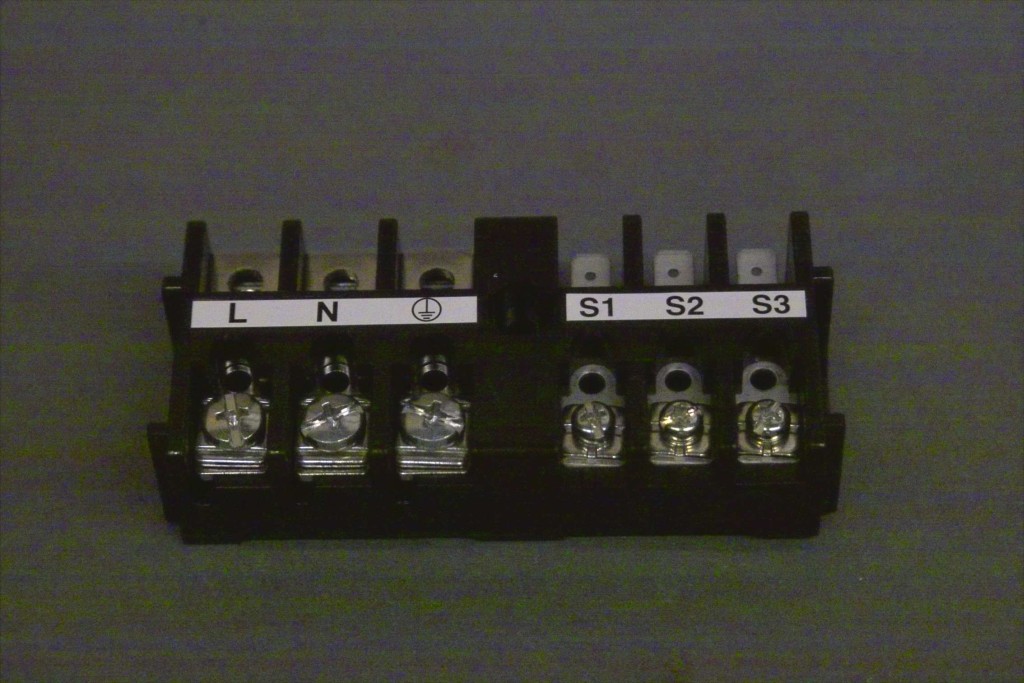

21 7310822 Klemmleiste AWHP 6 MR-3: Elektrik 38

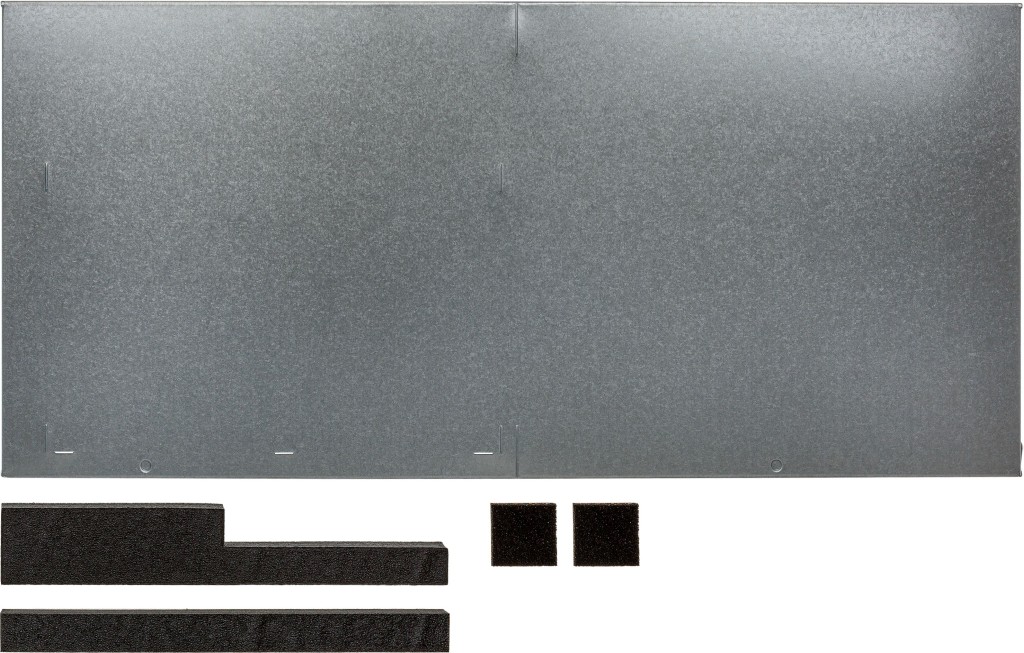

23 7700097 Deckel Regelungsplatine AWHP 6 MR-3: Elektrik 27

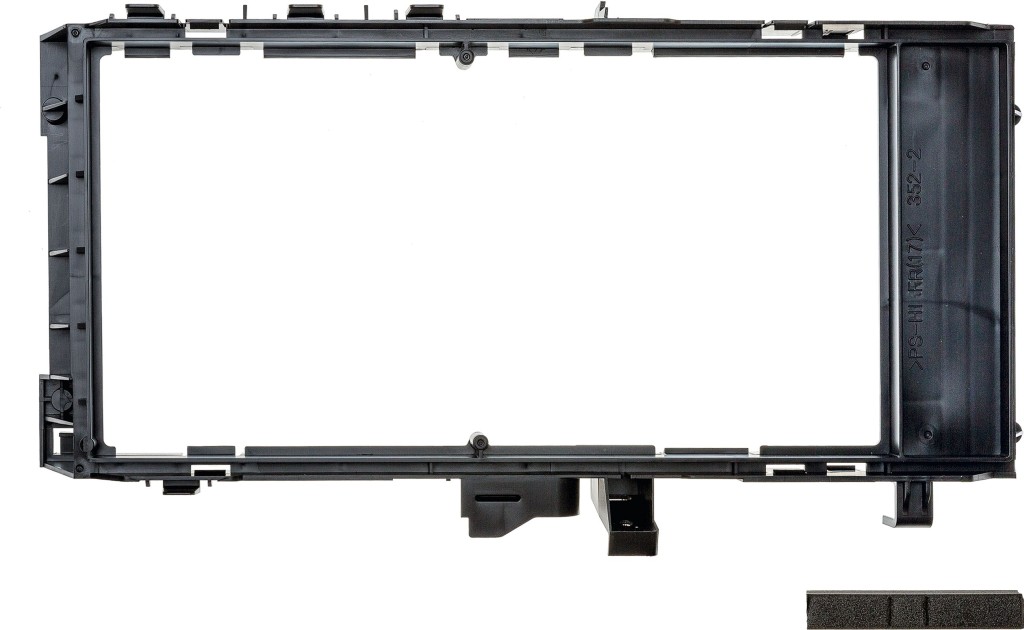

24 7700098 Halter Regelungsplatine AWHP 6 MR-3: Elektrik 27

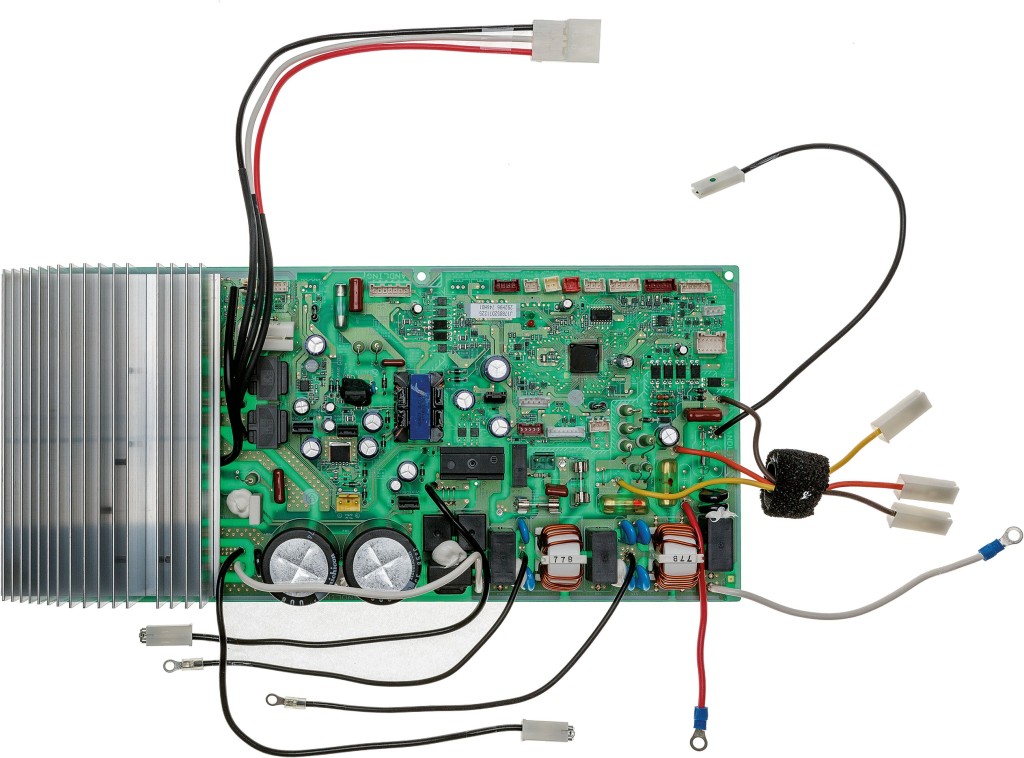

25 7700099 Hauptplatine Außeneinheit - AWHP 6 MR-3 AWHP 6 MR-3: Elektrik 76
26 7700140 Steuerrelaisplatine Außeneinheit - AWHP 6 MR-4 AWHP 6 MR-3: Elektrik 30
27 7700141 Halter für Kühlkörper AWHP 6 MR-3: Elektrik 28
28 7700142 Temperaturfühler TH8 Kühlkörper AWHP 6 MR-3: Elektrik 26

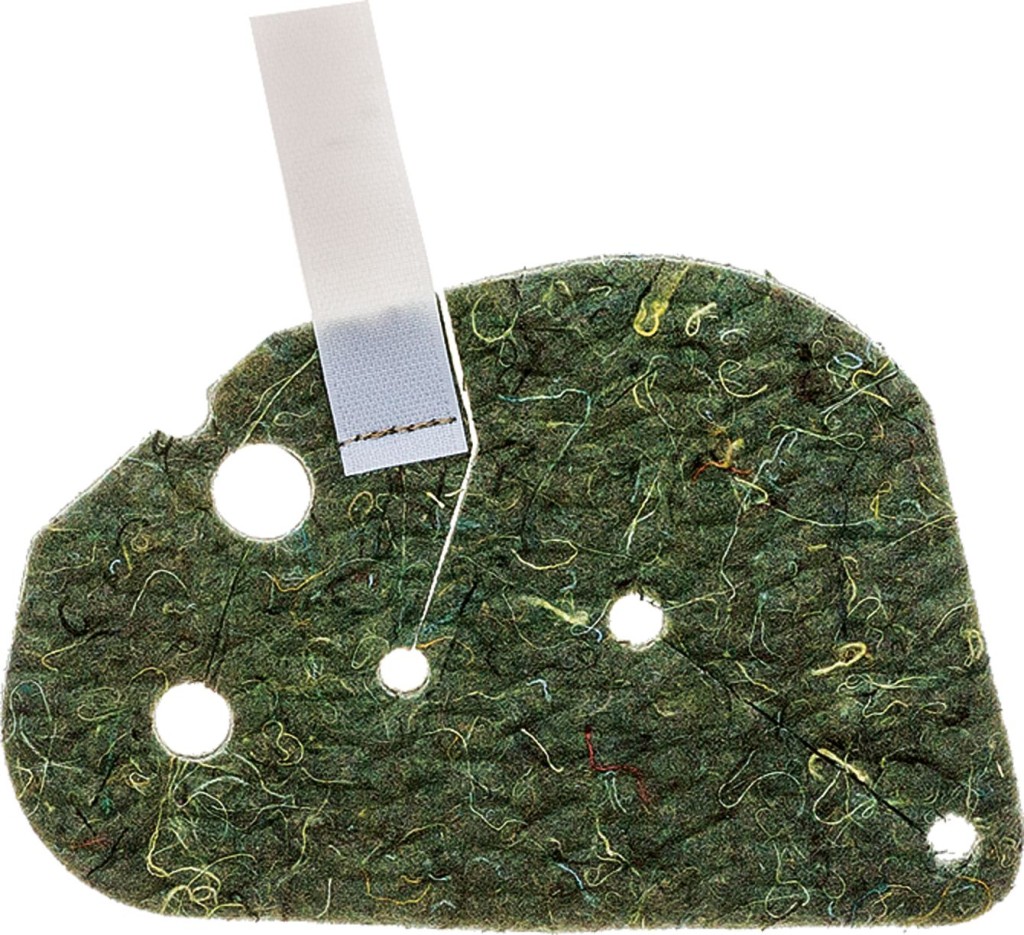

29 7700143 Isolierung Verdichter oben AWHP 6 MR-3: Elektrik 27
30 7700144 Isolierung Verdichter AWHP 6 MR-3: Elektrik 32
7700145 Sicherung 10 A / 250 V [NEUE EAN 668811] AWHP 6 MR-3: Elektrik -
7700146 Sicherung 3,15 A / 250 V [NEUE EAN 924016] AWHP 6 MR-3: Elektrik -
7700147 Kabelbaum für Verdichter AWHP 6 MR-3: Elektrik 30
1 7313596 Verkl.-Seitenteil links AWHP 8 MR-2 52
2 7313597 Gebläsegitter AWHP 8 MR-2 40

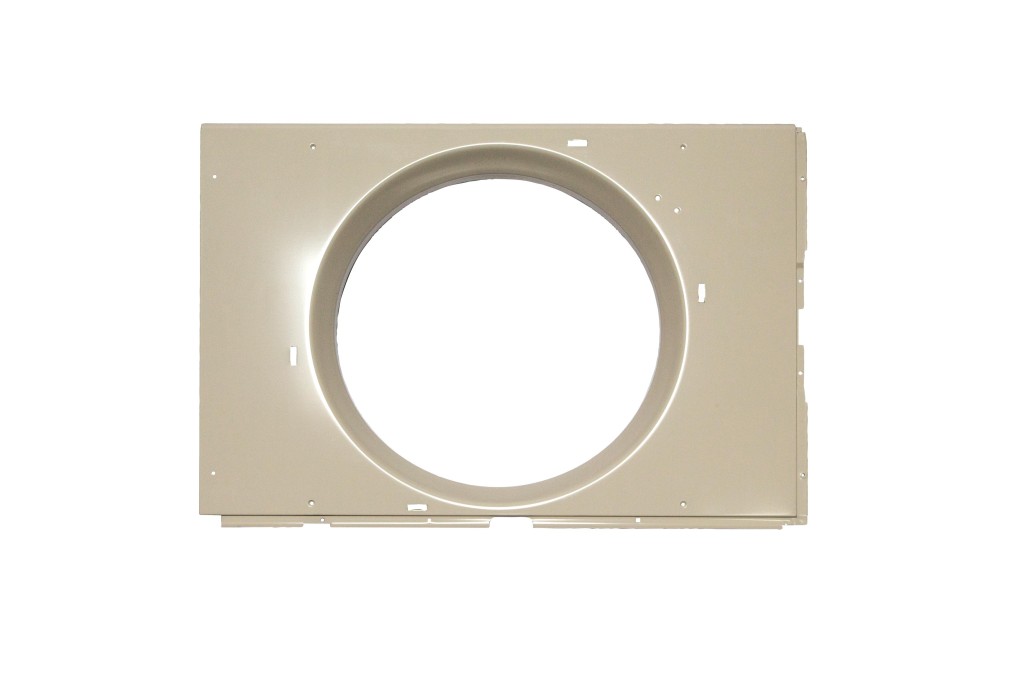

3 7313598 Verkl.-Vorderwand AWHP 8 MR-2 65

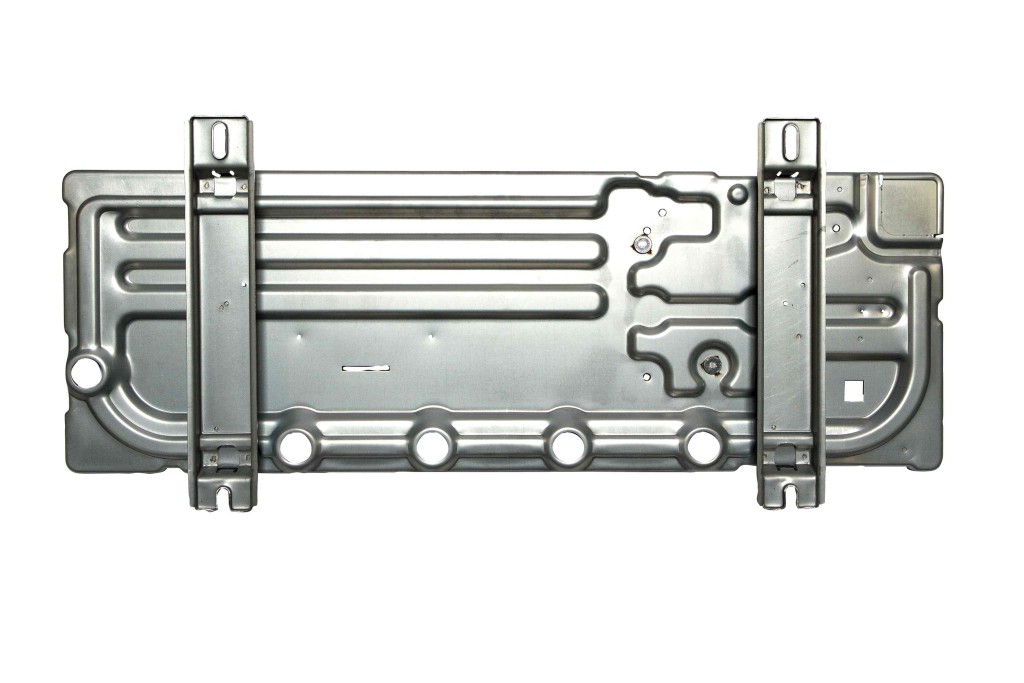

4 7313599 Grundrahmen AWHP 8 MR-2 AWHP 8 MR-2 67
4 7715073 Grundrahmen AWHP 8 MR-2 R2.UK [NEUE EAN 7715142] AWHP 8 MR-2 R2.UK -
4 7715142 Grundplatte AWHP 8 MR-2 R2.UK 61
5 7313600 Motorhalter AWHP 8 MR-2 AWHP 8 MR-2 53
5 7715074 Motorhalter AWHP 8 MR-2 R2.UK [NEUE EAN 7715143] AWHP 8 MR-2 R2.UK -
5 7715143 Motorhalter AWHP 8 MR-2 R2.UK 51
6 7313601 Halter Anschlußbaugruppe AWHP 8 MR-2 41

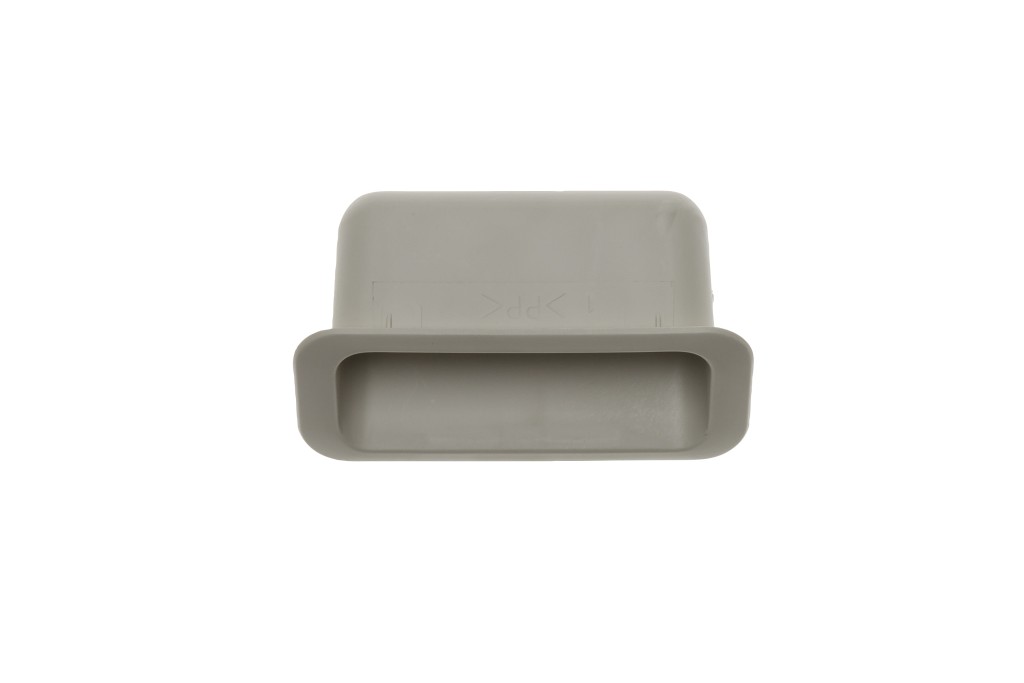

7 7313602 Griff Seitenteil rechts AWHP 8 MR-2 25
8 7313603 Verkl.-Seitenteil rechts-unten-vorne AWHP 8 MR-2 36
9 7313604 Verkl.-Seitenteil rechts-unten-hinten AWHP 8 MR-2 32
10 7313605 Verkl.-Seitenteil rechts-oben-hinten AWHP 8 MR-2 49
10 7715075 Verkl.-Seitenteil rechts-oben-hinten [NEUE EAN 7715144] AWHP 8 MR-2 R2.UK -
10 7715144 Seitenteil rechts AWHP 8 MR-2 R2.UK 51
11 7313606 Verkl.-Seitenteil rechts-oben-vorne AWHP 8 MR-2 48

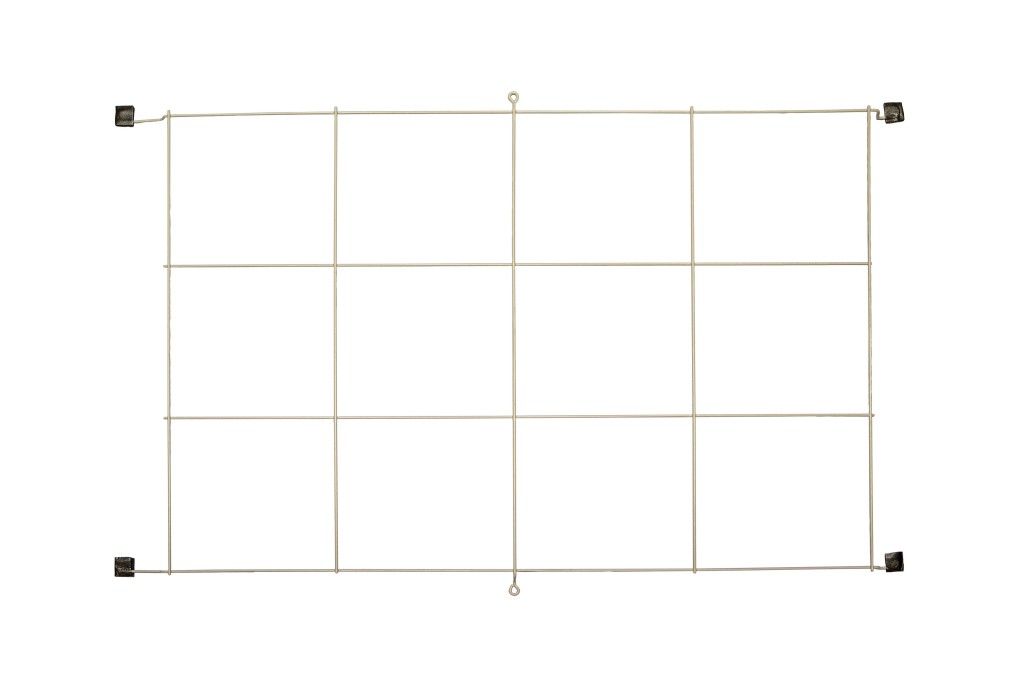

12 7313607 Schutzgitter hinten AWHP 8 MR-2 49

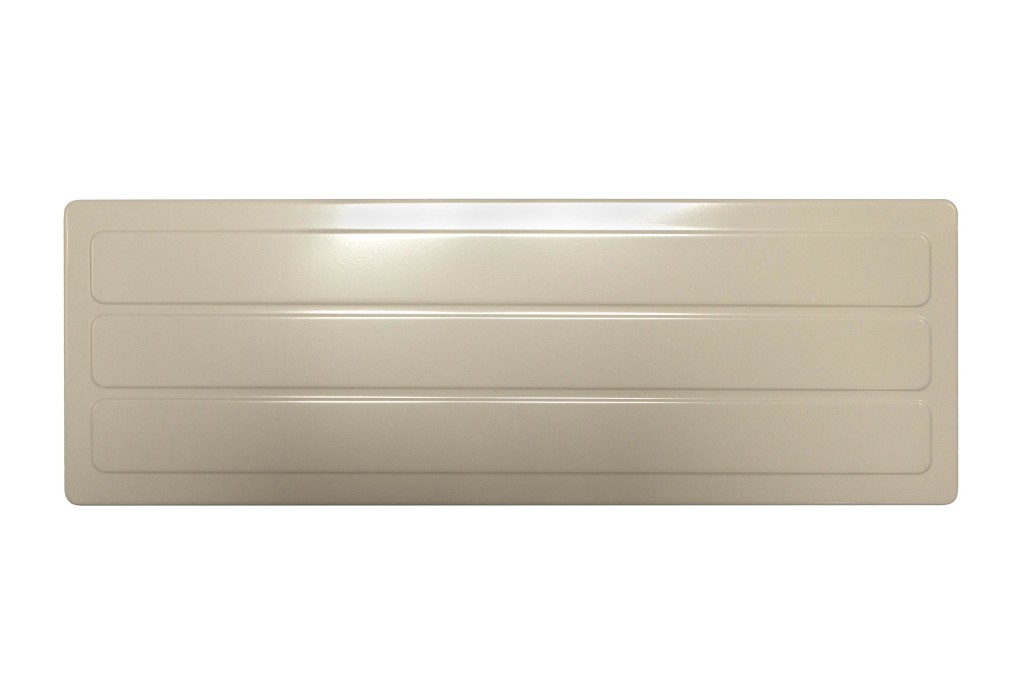

13 7313608 Verkl.-Deckel AWHP 8 MR-2 62
14 7313609 Griff Seitenteil links AWHP 8 MR-2 27

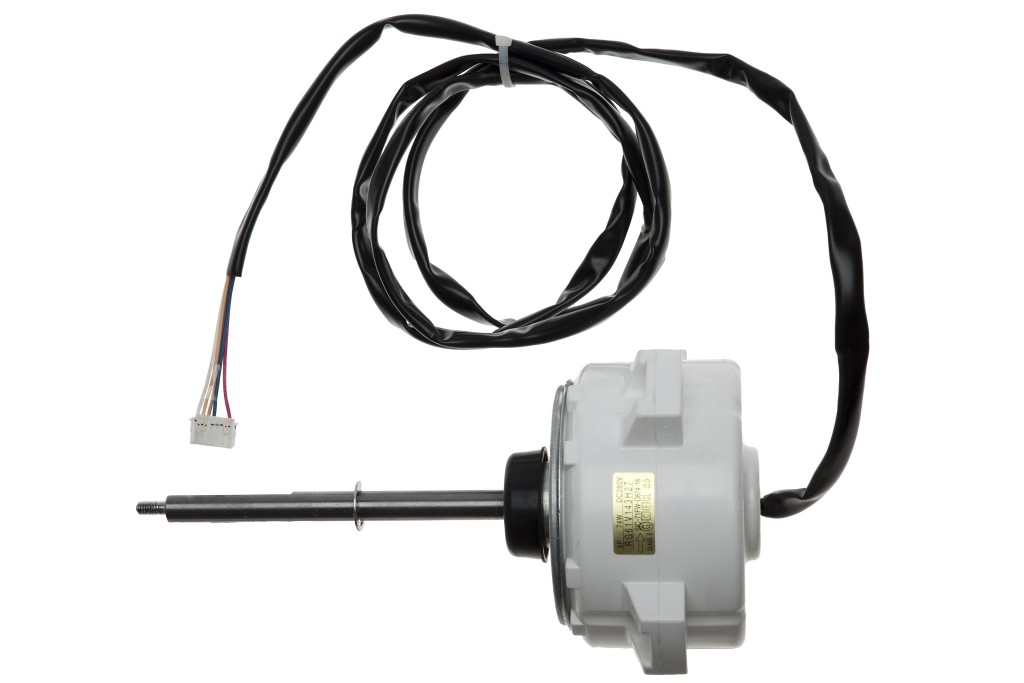

1 7313610 Gebläsemotor AWHP 8 MR-2 AWHP 8 MR-2 73
1 7715076 Gebläsemotor AWHP 8 MR-2 R2.UK [NEUE EAN 7715145] AWHP 8 MR-2 R2.UK -

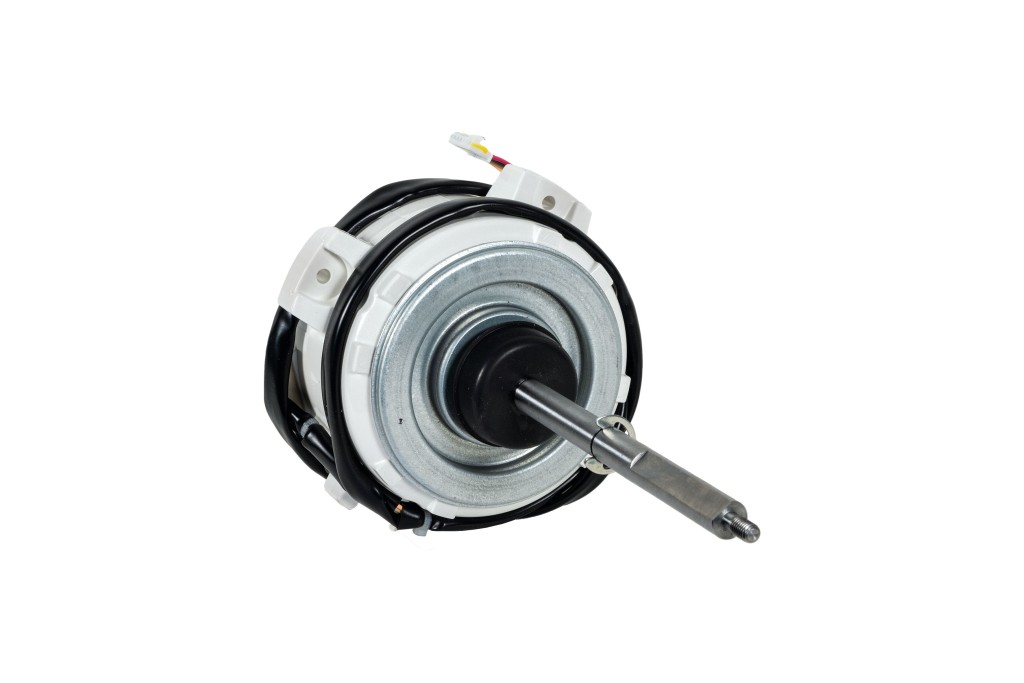

1 7715145 Gebläsemotor AWHP 8 MR-2 R2.UK 69

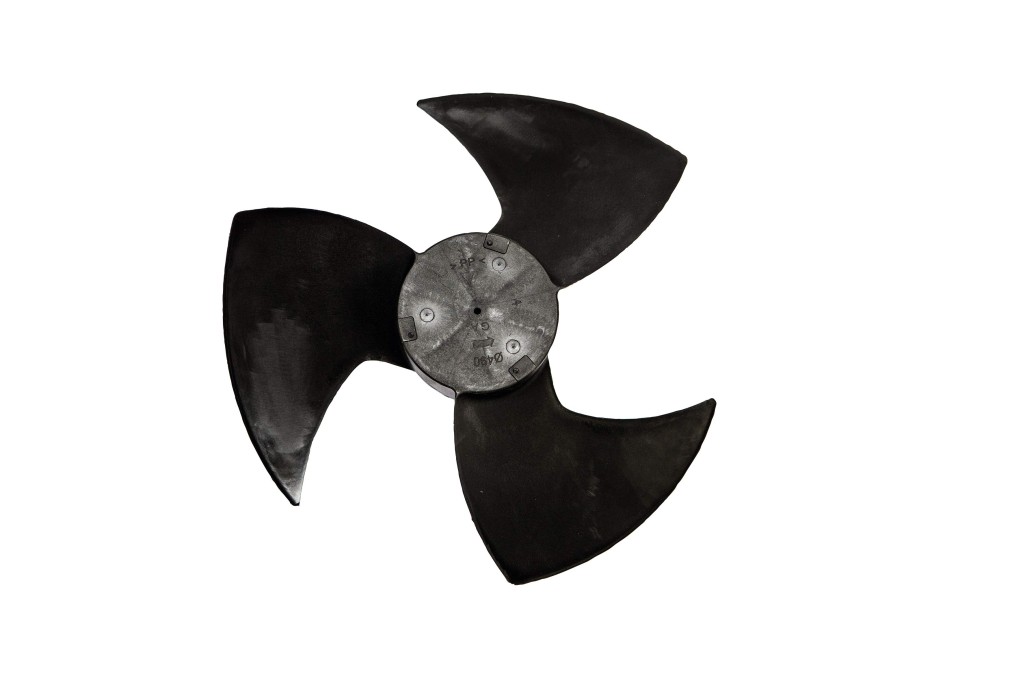

2 7313611 Gebläseflügel AWHP 8 MR-2/ AWHP 8 MR-2.UK AWHP 8 MR-2 62
3 7313612 Sicherungsmutter Gebläseflügel AWHP 8 MR-2 25

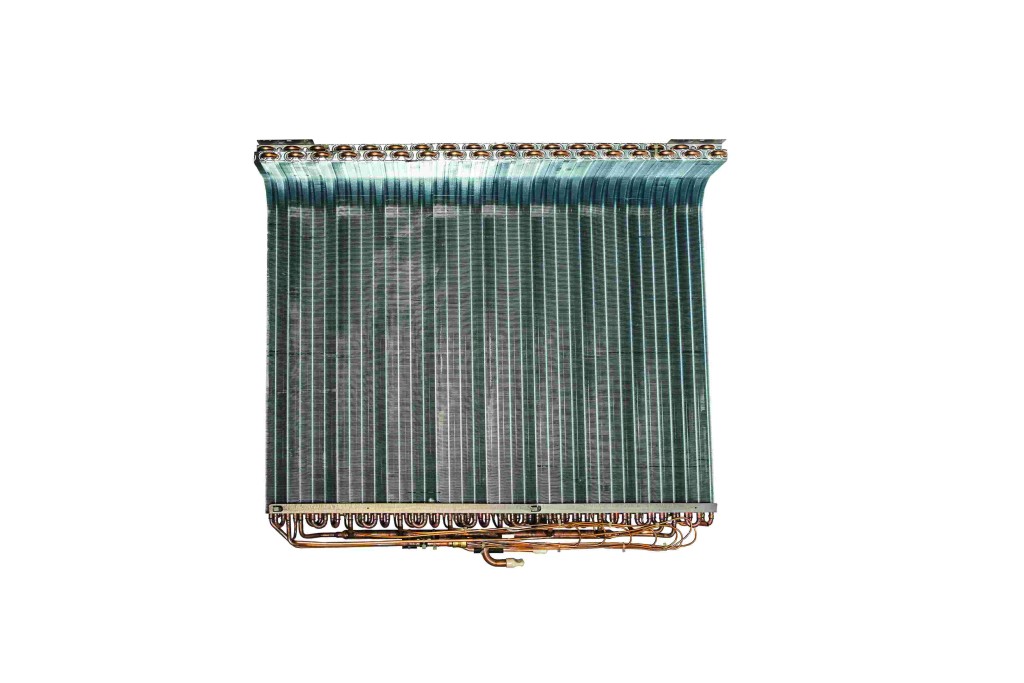

4 7313613 Lamellenverdampfer - AWHP 8 MR-2/ AWHP 8 MR-2.UK AWHP 8 MR-2 91
5 7313614 HD Schalter AWHP 8 MR-2 39

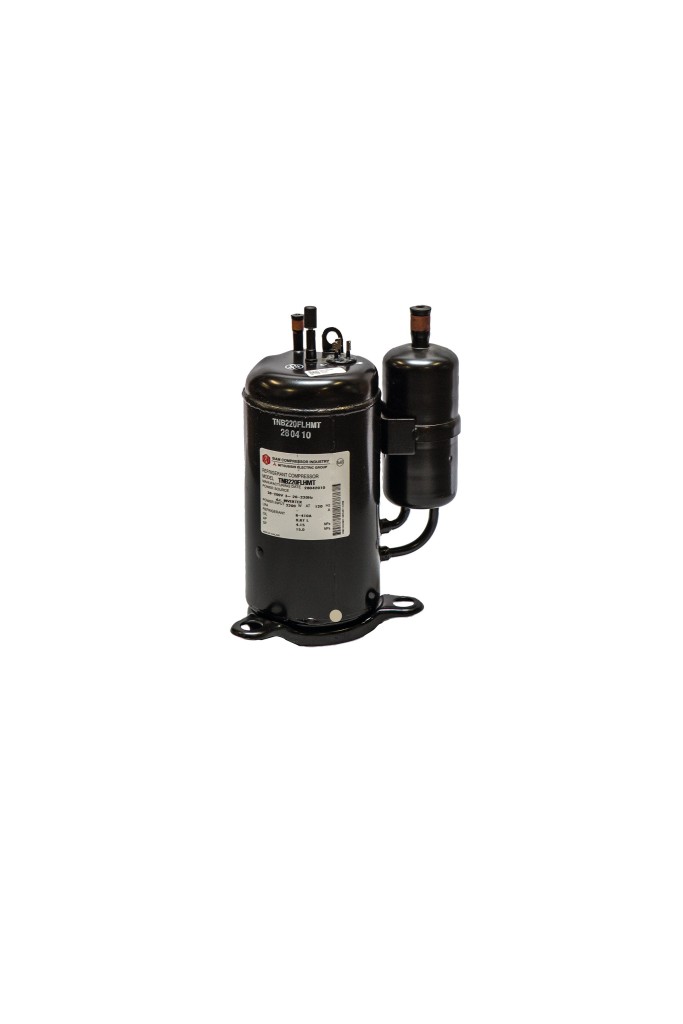

6 7313615 Verdichter TNB220FLHMT AWHP 8 MR-2 AWHP 8 MR-2 92

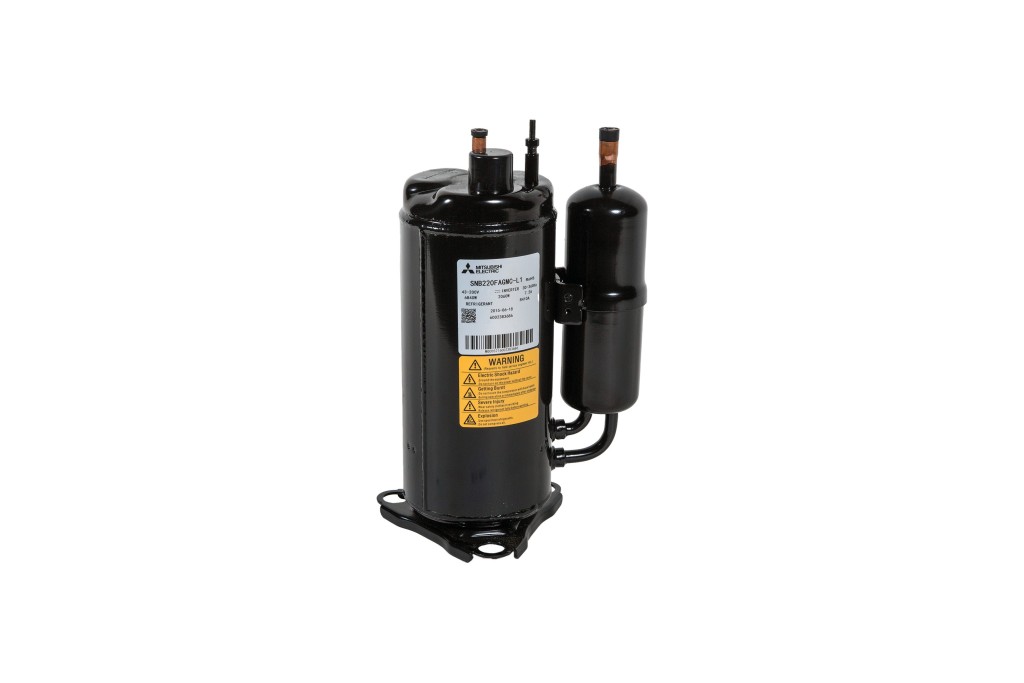

6 7653872 Verdichter SNB220FAGMC L1 AWHP 8 MR-2 R1.UK + AWHP 8 MR-2 R2.UK AWHP 8 MR-2 R1.UK / AWHP 8 MR-2 R2.UK 86

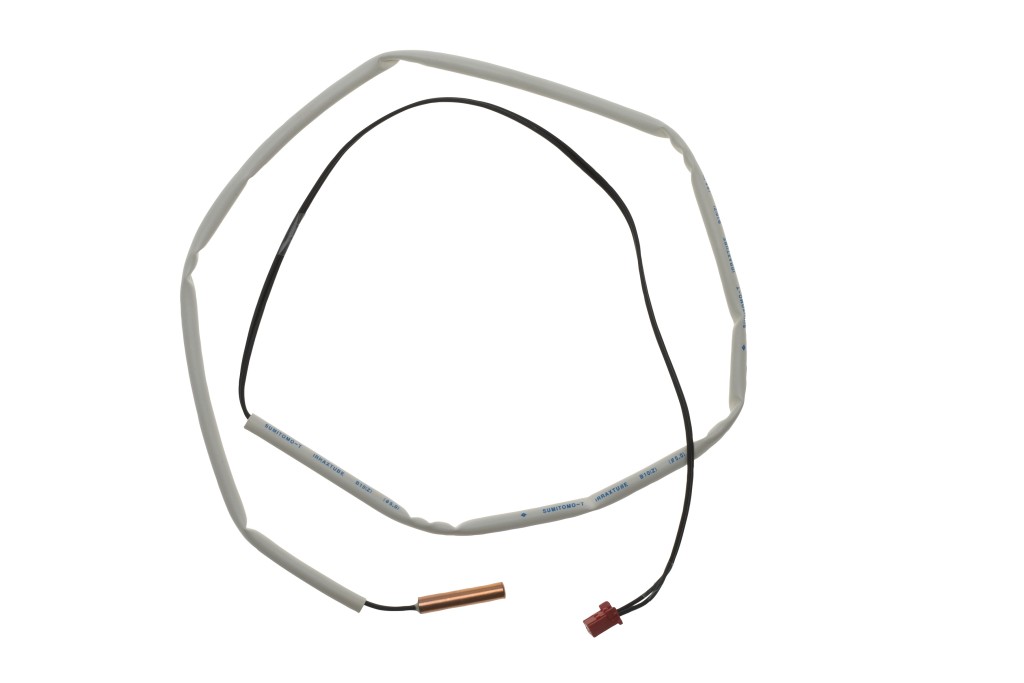

7 7313616 Temperaturfühler Kompressorauslass TH34 AWHP 8 MR-2 29

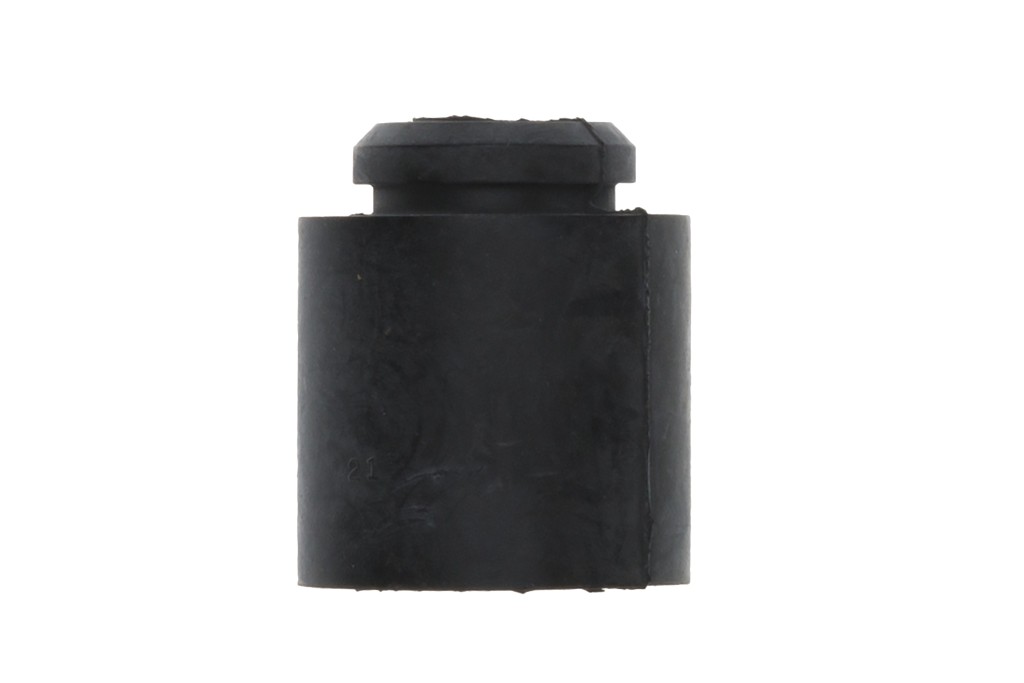

8 7313617 Schwingungsdämpfer AWHP 8 MR-2 AWHP 8 MR-2 25
8 7715077 Schwingungsdämpfer AWHP 8 MR-2 R2.UK [NEUE EAN 7715146] AWHP 8 MR-2 R2.UK -
8 7715146 Schwingungsdämpfer AWHP 8 MR-2 R2.UK 27
9 7313618 Schraderventil AWHP 8 MR-2 28

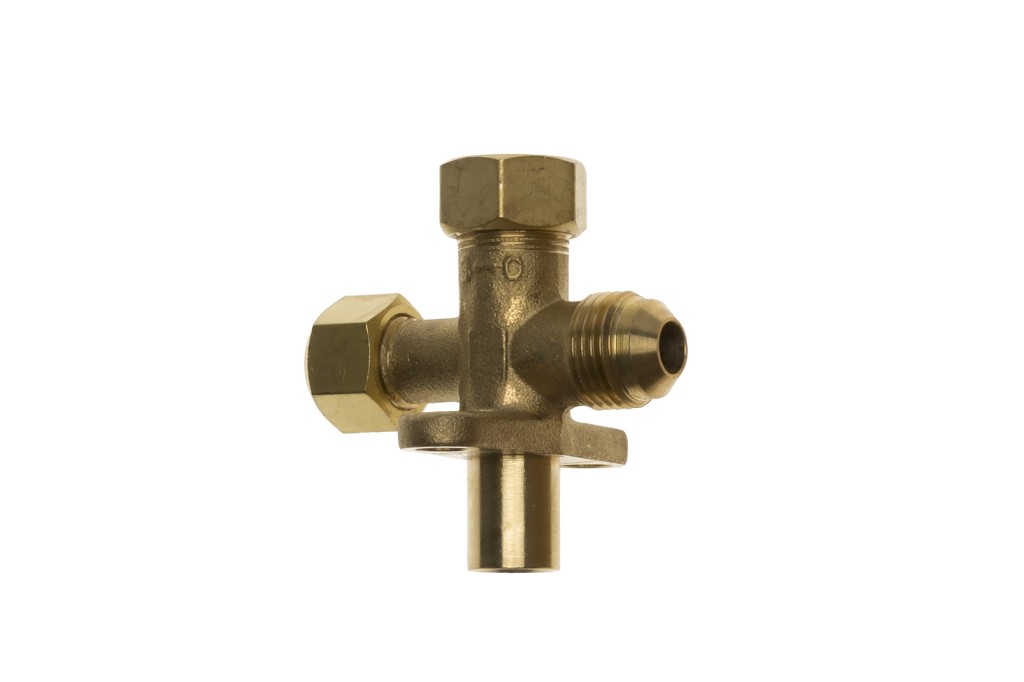

10 7313619 Anschlußventil 3/8" AWHP 8 MR-2 32

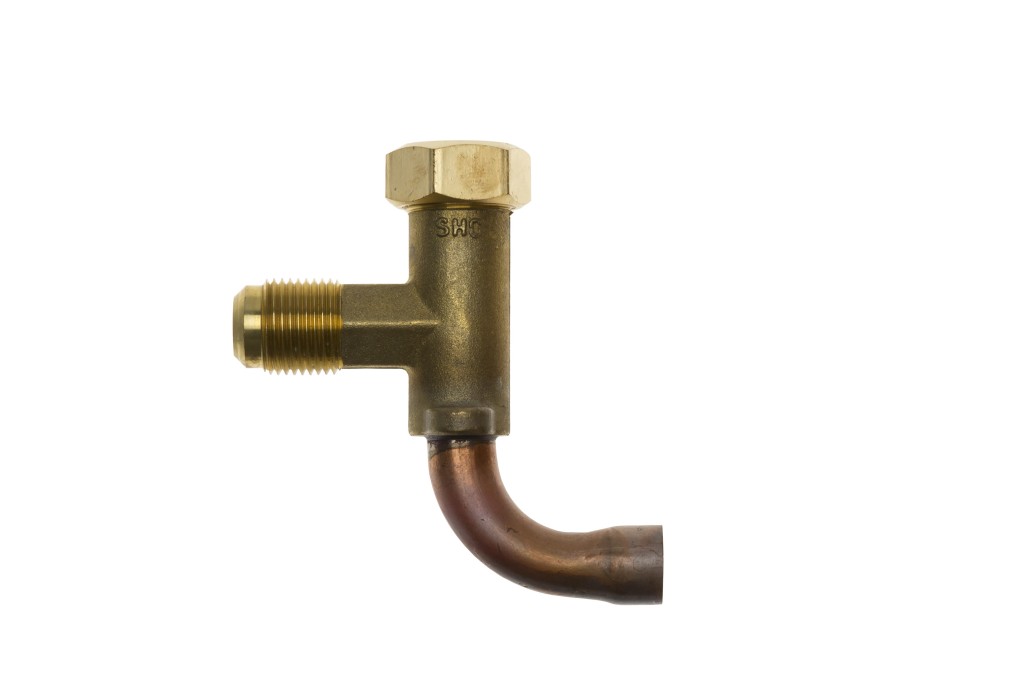

11 7313620 Anschlußventil 5/8" AWHP 8 MR-2 48

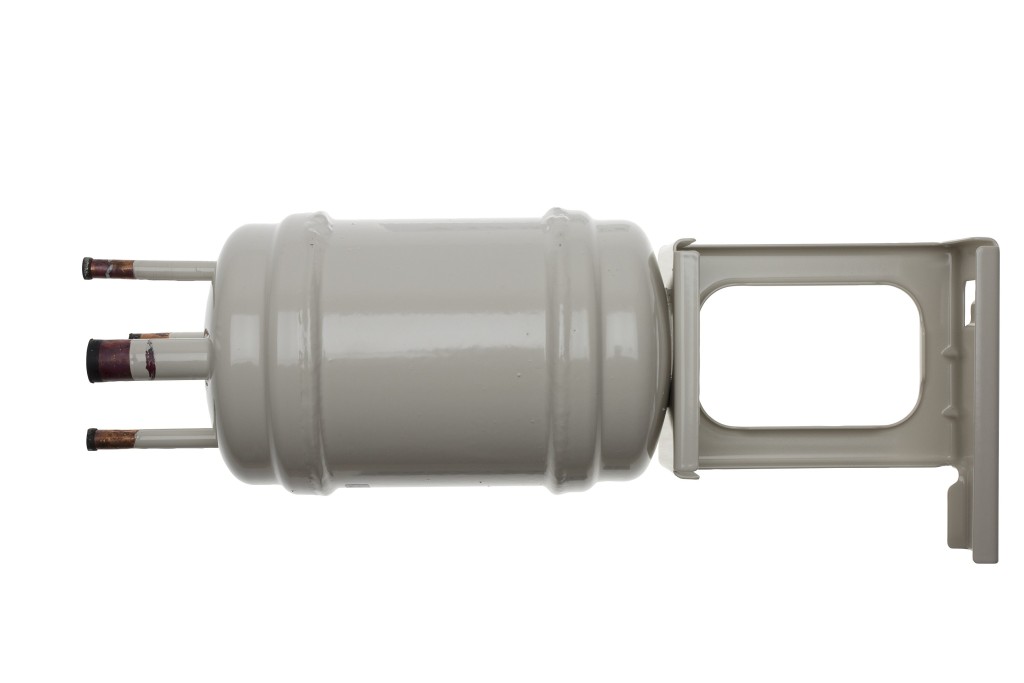

12 7313621 Power Receiver AWHP 8 MR-2 71
13 7313622 Filter Power Receiver AWHP 8 MR-2 -

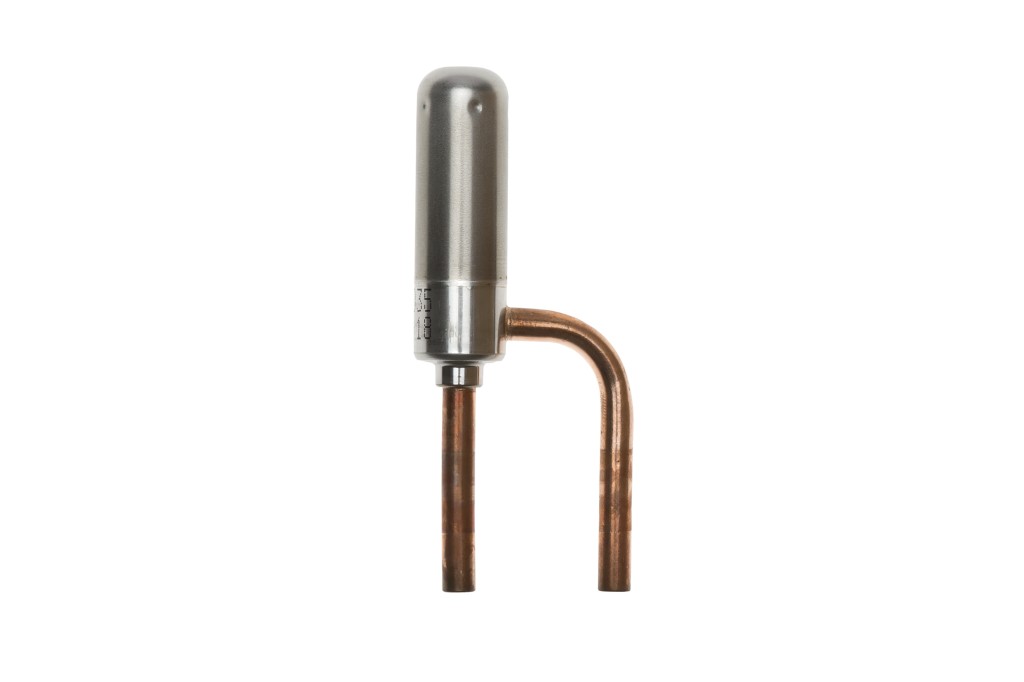

14 7313623 HD Transmitter AWHP 8 MR-2 67
15 7313624 Expansionsventil AWHP 8 MR-2 AWHP 8 MR-2 45
16 7313625 Expansionsventil A AWHP 8 MR-2 38
17 7313626 Expansionsventil B AWHP 8 MR-2 38

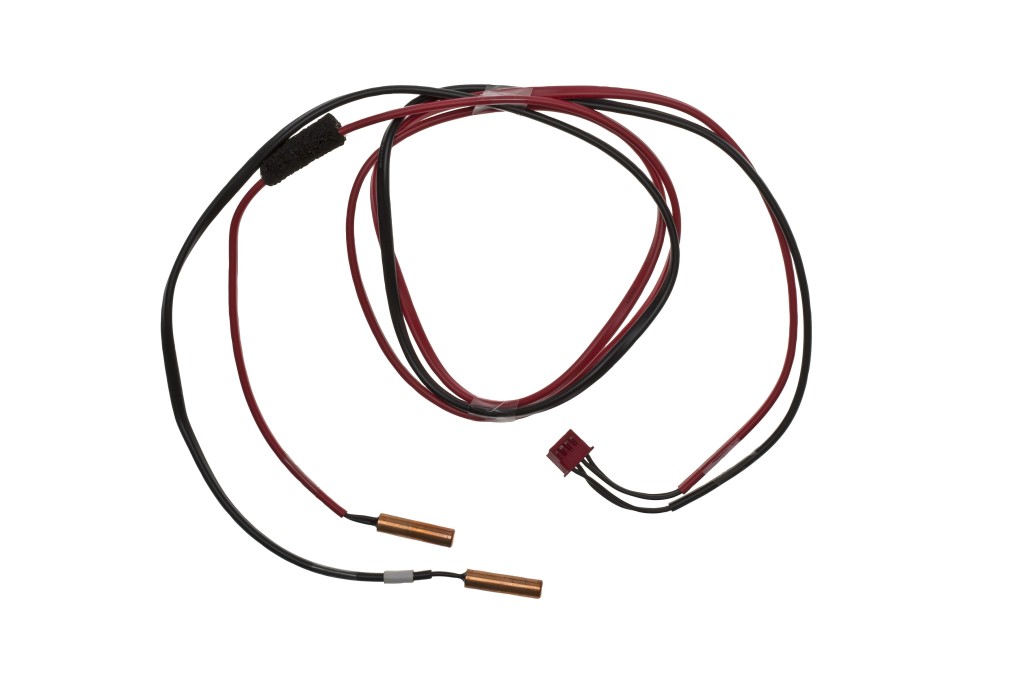

18 7313627 Temperaturfühler Lufteintritt/ Verdampfer TH 6/7 AWHP 8 MR-2 32

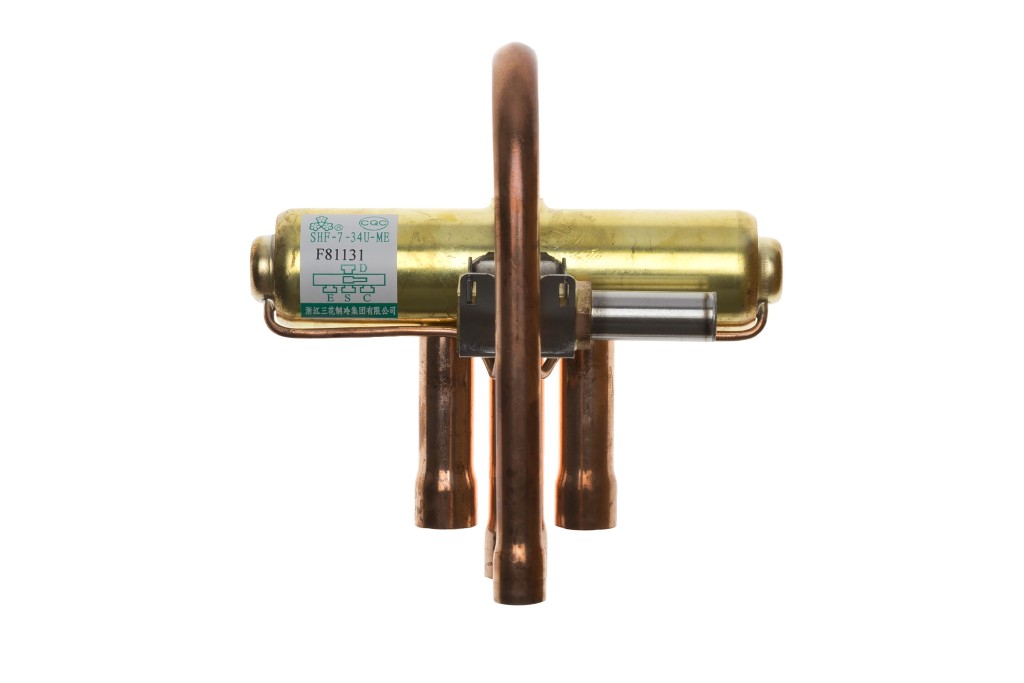

19 7313628 4-Wege-Umschaltventil AWHP 8 MR-2 AWHP 8 MR-2 46

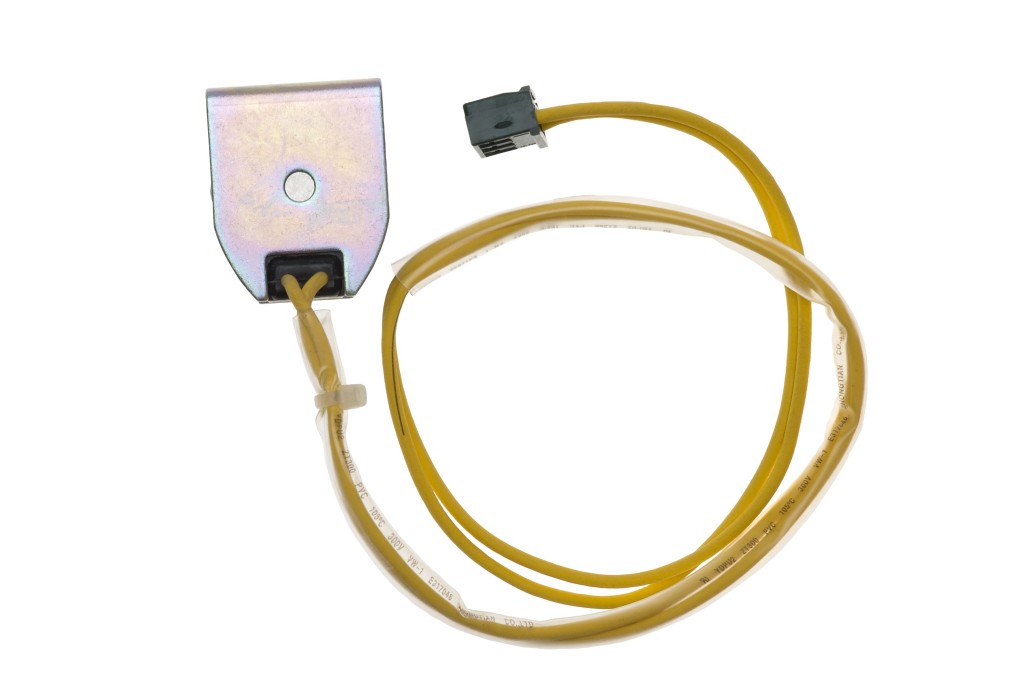

20 7313629 Spule 4-Wege-Umschaltventil AWHP 8 MR-2 AWHP 8 MR-2 31
20 7715078 Spule 4-Wege-Umschaltventil AWHP 8 MR-2 R2.UK [NEUE EAN 7715147] AWHP 8 MR-2 R2.UK -
20 7715147 Spule 21S4 AWHP 8 MR-2 R2.UK 32
21 7313630 Klemmleiste AWHP 8 MR-2 AWHP 8 MR-2 31
21 7715079 Klemmleiste AWHP 8 MR-2 R2.UK [NEUE EAN 7715148] AWHP 8 MR-2 R2.UK -
21 7715148 Klemmleiste AWHP 8 MR-2 R2.UK 32

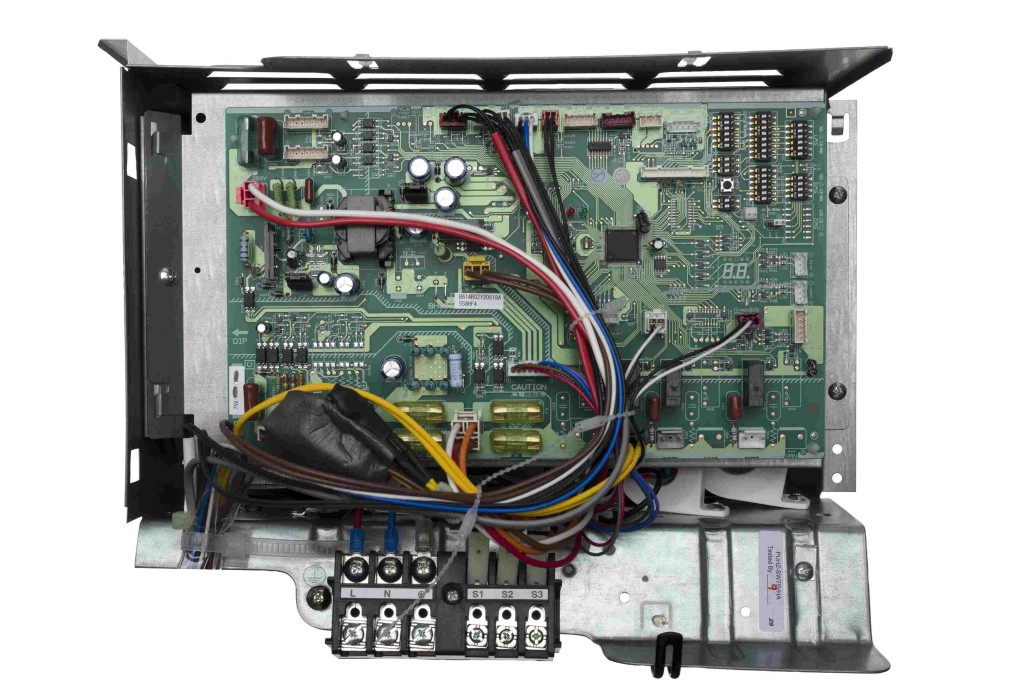

22 7313631 Schaltfeld kpl. AWHP 8 MR-2 AWHP 8 MR-2 -
23 7313632 Trafo Inverter/ Verdichter AWHP 8 MR-2 AWHP 8 MR-2 63
23 7715080 Trafo Inverter/ Verdichter AWHP 8 MR-2 R2.UK [NEUE EAN 7715100] AWHP 8 MR-2 R2.UK -

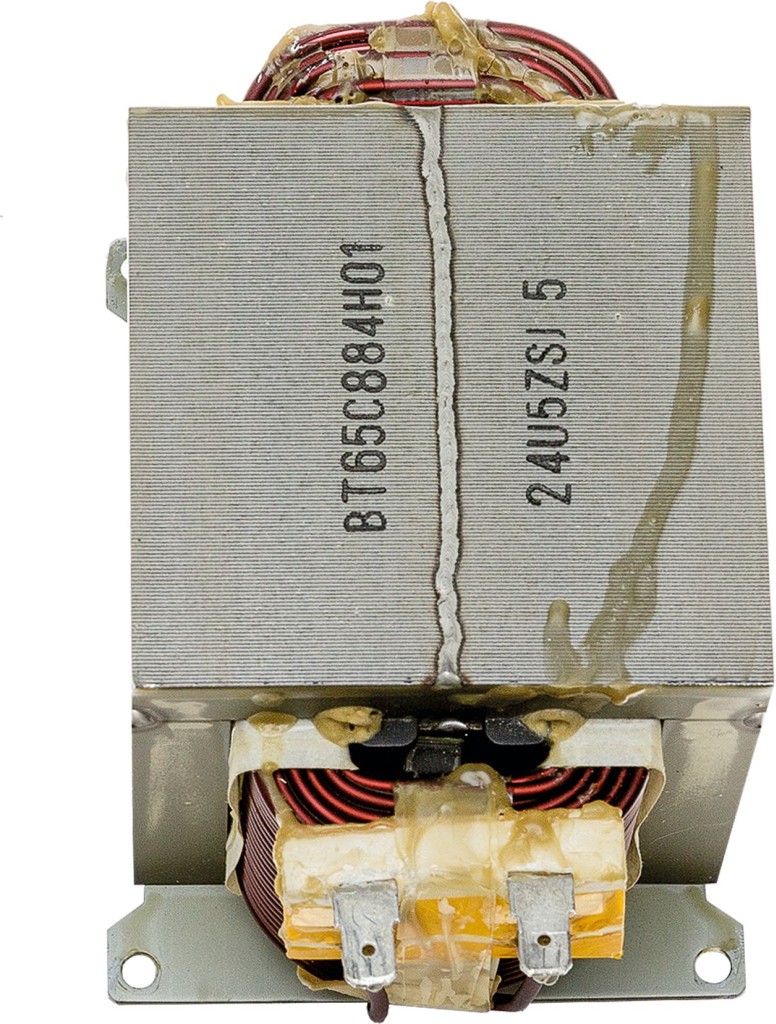

23 7715100 Drossel 18 MH AWHP 8 MR-2 R2.UK 68
24 7313633 Netzfilterplatine AWHP 8 MR-2/ UK AWHP 8 MR-2 74
25 7313634 Temperaturfühler TH8 Kühlkörper AWHP 8 MR-2 AWHP 8 MR-2 26
25 7715081 Temperaturfühler TH8 Kühlkörper AWHP 8 MR-2 R2.UK [NEUE EAN 7715101] AWHP 8 MR-2 R2.UK -
25 7715101 Kühlerfühler TH8 AWHP 8 MR-2 R2.UK 28

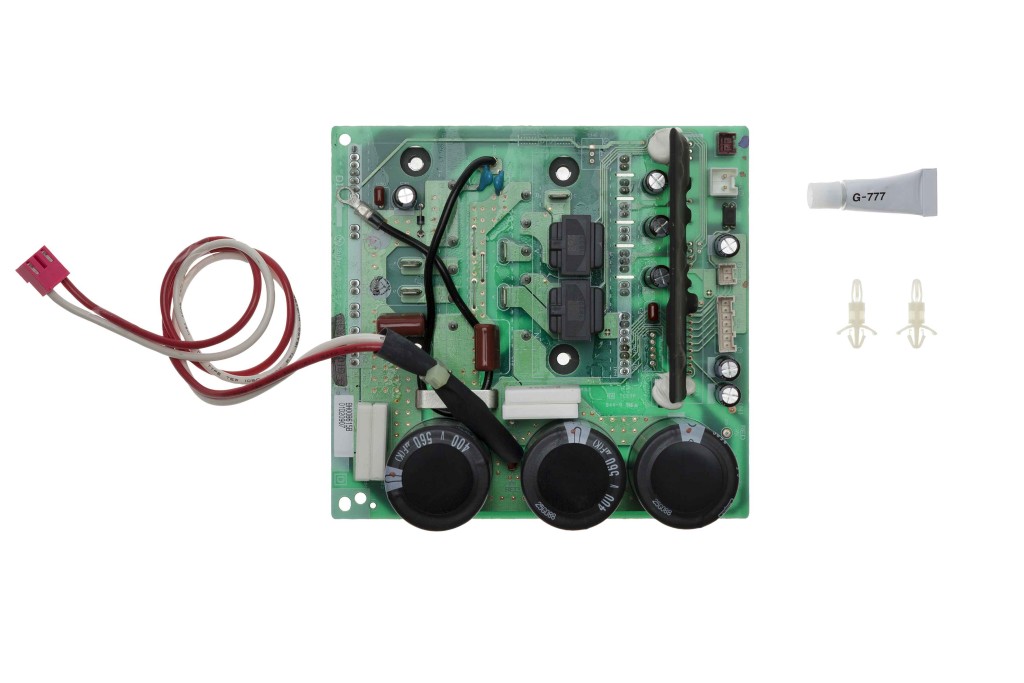

26 7313635 Inverterplatine AWHP 8 MR-2 AWHP 8 MR-2 82

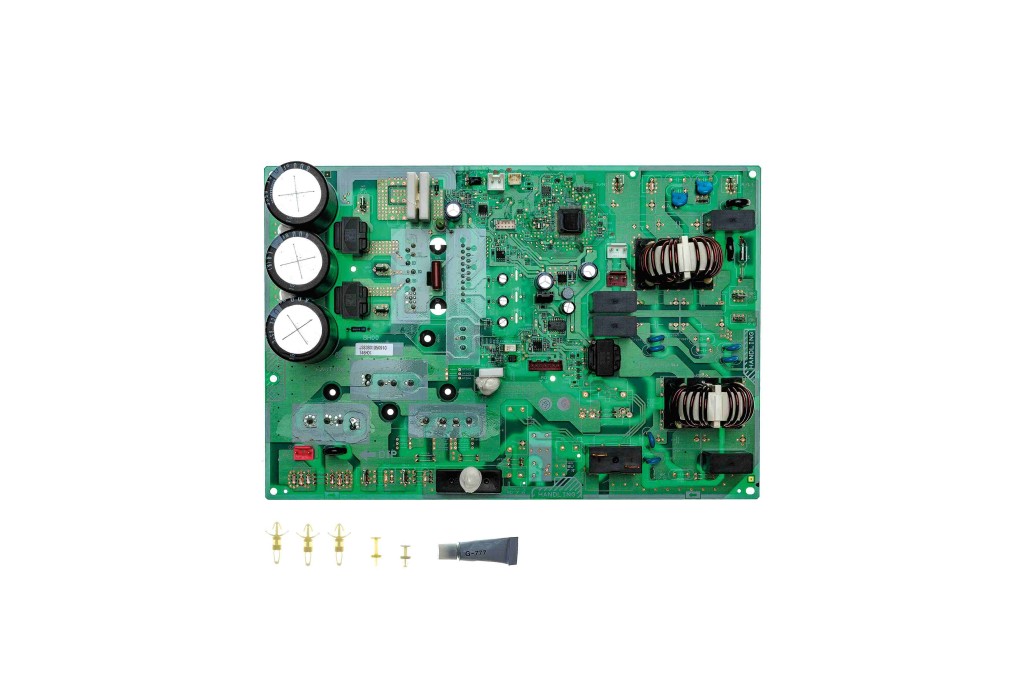

26 7653874 Inverterplatine AWHP 8 MR-2 R1.UK + AWHP 8 MR-2 R2.UK AWHP 8 MR-2 R1.UK / AWHP 8 MR-2 R2.UK 77

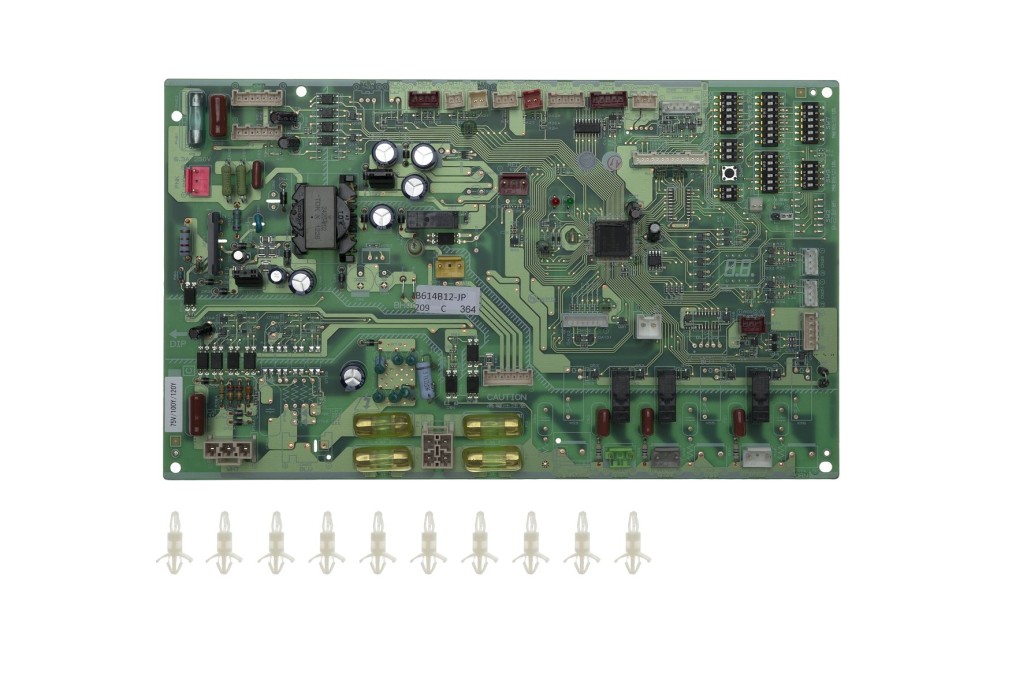

27 7313636 Hauptleiterplatine AWHP 8 MR-2 AWHP 8 MR-2 77

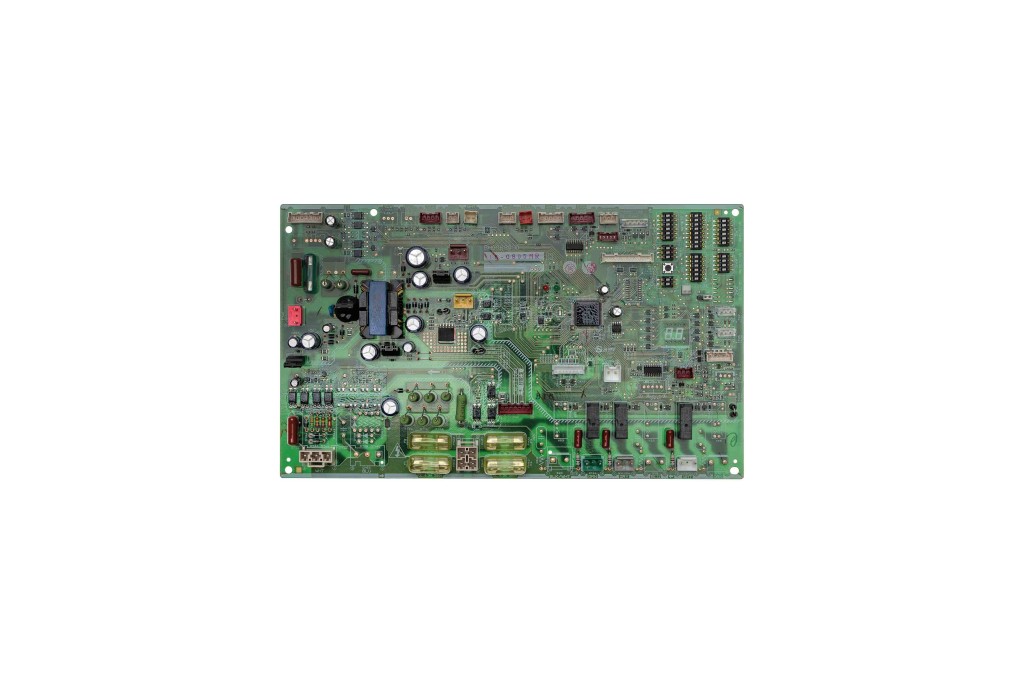

27 7653873 Hauptleiterplatine AWHP 8 MR-2 R1.UK + AWHP 8 MR-2 R2.UK AWHP 8 MR-2 R1.UK / AWHP 8 MR-2 R2.UK 71

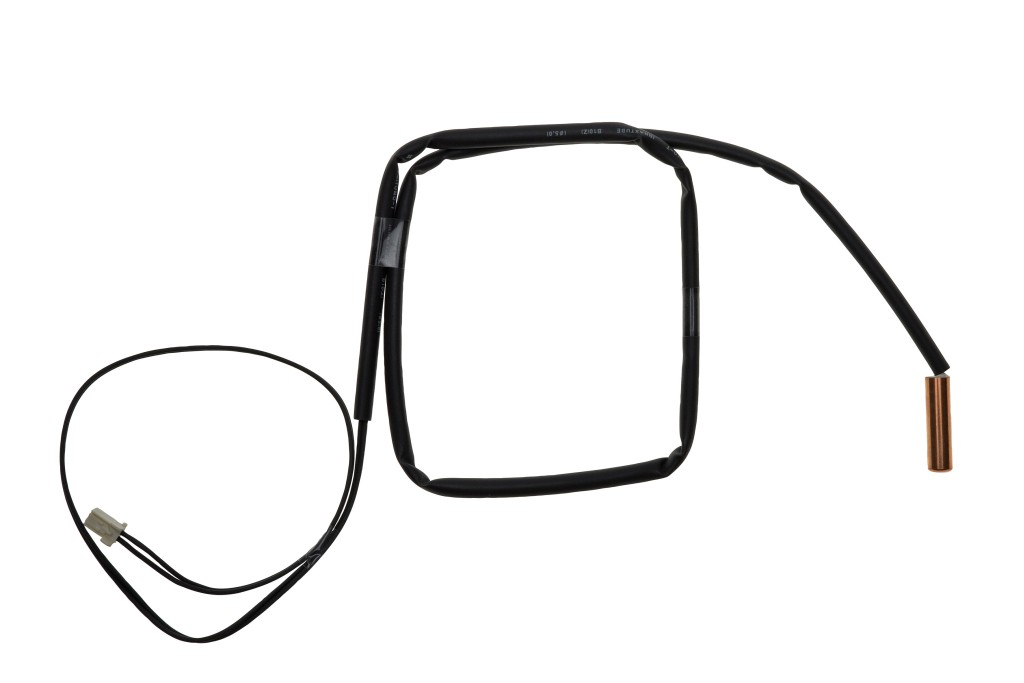

7313637 Temperaturfühler Heißgas TH4 AWHP 8 MR-2 29
7313638 Temperaturfühler Flüssigkeit TH3 AWHP 8 MR-2 27
7715082 Muffler AWHP 8 MR-2 R2.UK [NEUE EAN 7715102] AWHP 8 MR-2 R2.UK -

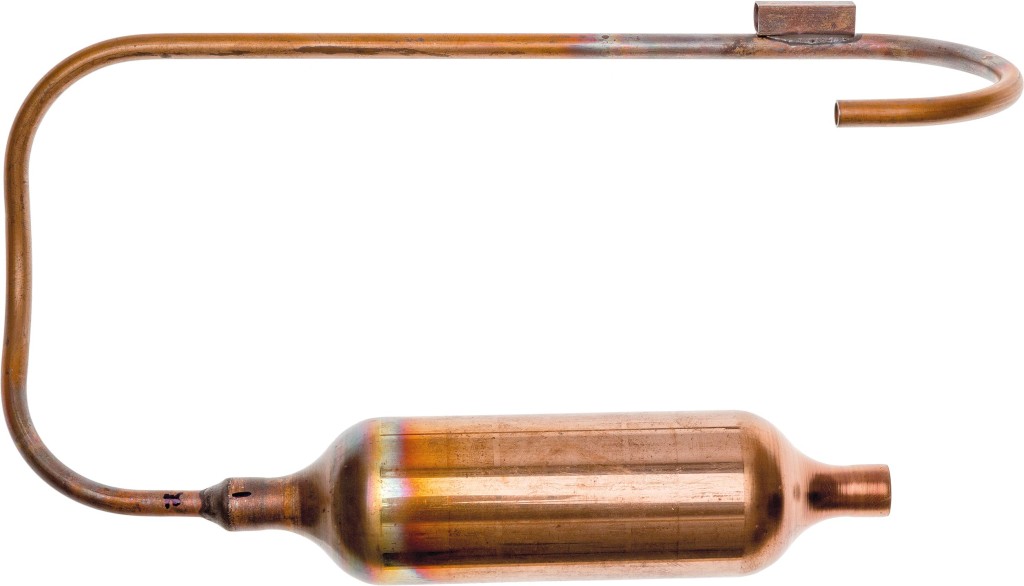

7715102 Schalldämpfer AWHP 8 MR-2 R2.UK 48

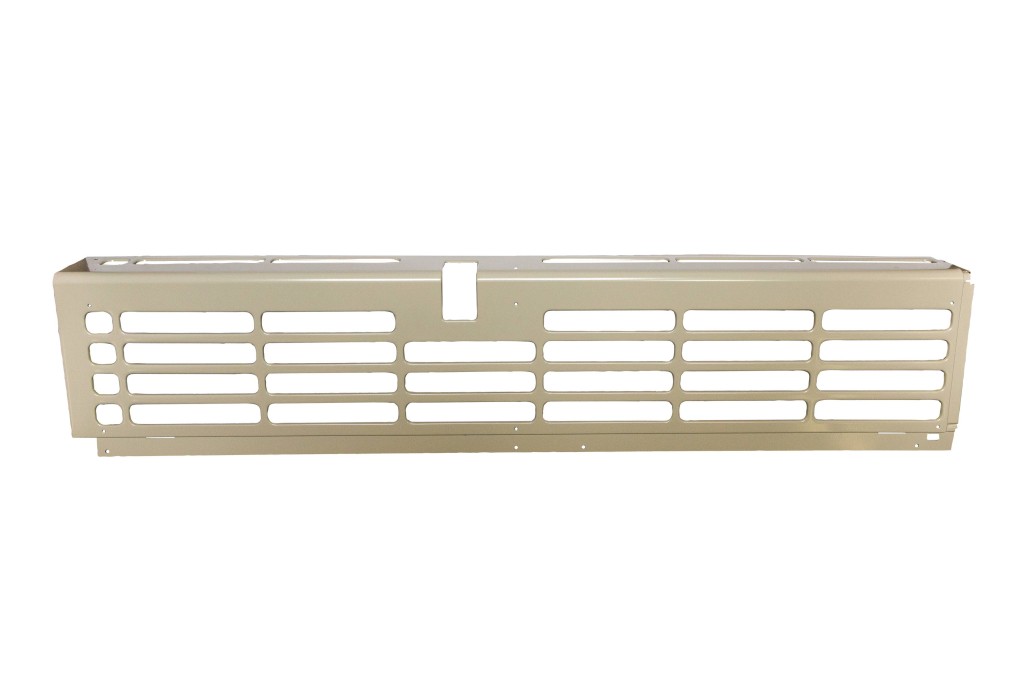

1 7313639 Verkl.-Seitenteil links AWHP 11 TR-2 – AWHP 16 TR-2: Sockel 62
2 7313597 Gebläsegitter AWHP 11 TR-2 – AWHP 16 TR-2: Sockel AWHP 8 MR-2 40

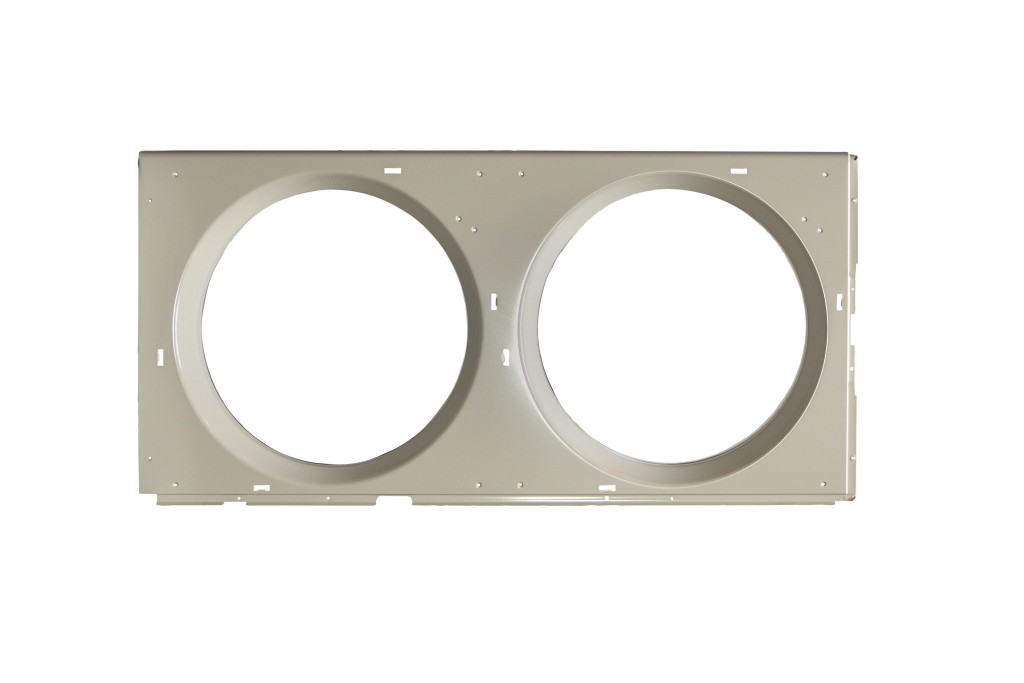

3 7313640 Verkl.-Vorderwand AWHP 11 TR-2 – AWHP 16 TR-2: Sockel 69

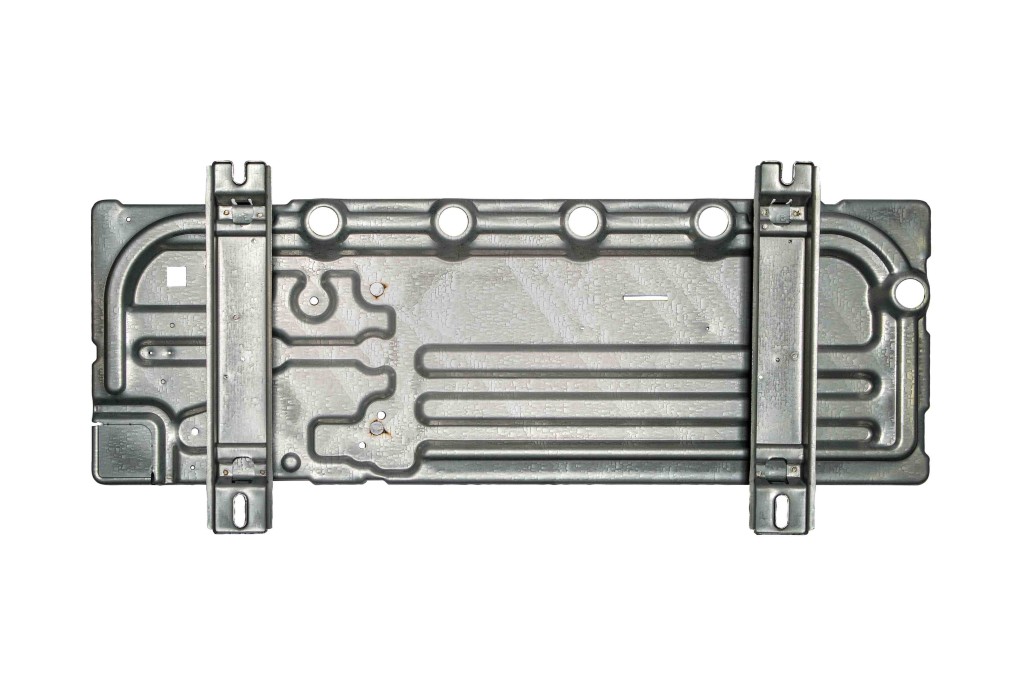

4 7313641 Grundplatte AWHP 11 TR-2 – AWHP 16 TR-2: Sockel 64

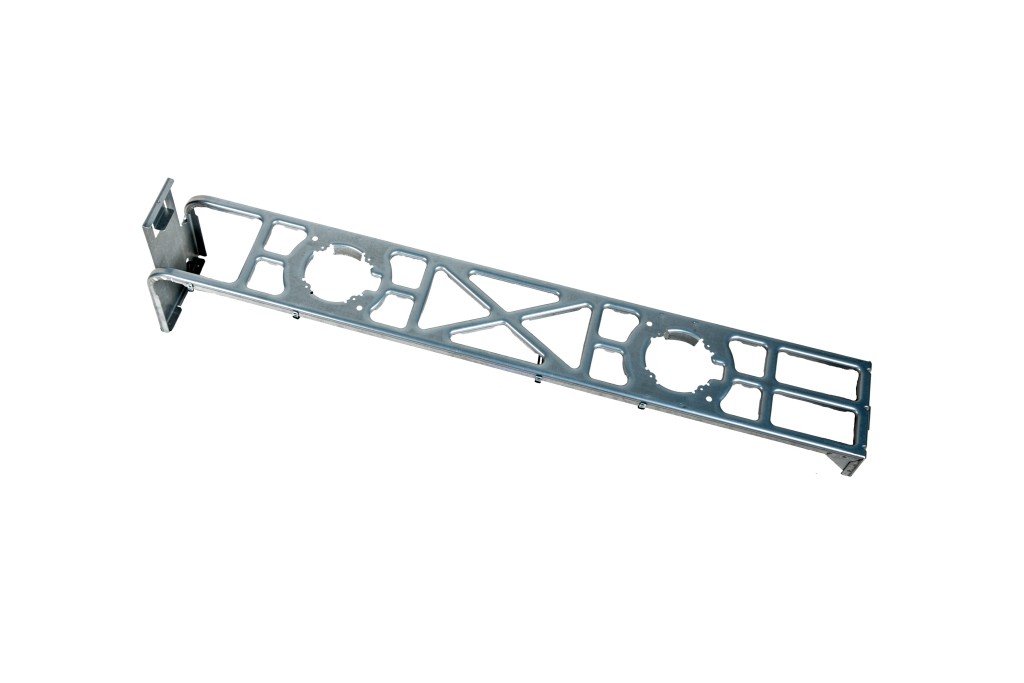

5 7313642 Motorhalter AWHP 11 TR-2 – AWHP 16 TR-2: Sockel 63
6 7313601 Halter Anschlußbaugruppe AWHP 11 TR-2 – AWHP 16 TR-2: Sockel AWHP 8 MR-2 41
7 7313602 Griff Seitenteil rechts AWHP 11 TR-2 – AWHP 16 TR-2: Sockel AWHP 8 MR-2 25
8 7313603 Verkl.-Seitenteil rechts-unten-vorne AWHP 11 TR-2 – AWHP 16 TR-2: Sockel AWHP 8 MR-2 36
9 7313604 Verkl.-Seitenteil rechts-unten-hinten AWHP 11 TR-2 – AWHP 16 TR-2: Sockel AWHP 8 MR-2 32
10 7313643 Verkl.-Seitenteil rechts AWHP 11 TR-2 – AWHP 16 TR-2: Sockel 69
11 7313644 Abdeckplatte des Wartungszugangs AWHP 11 TR-2 – AWHP 16 TR-2: Sockel 69

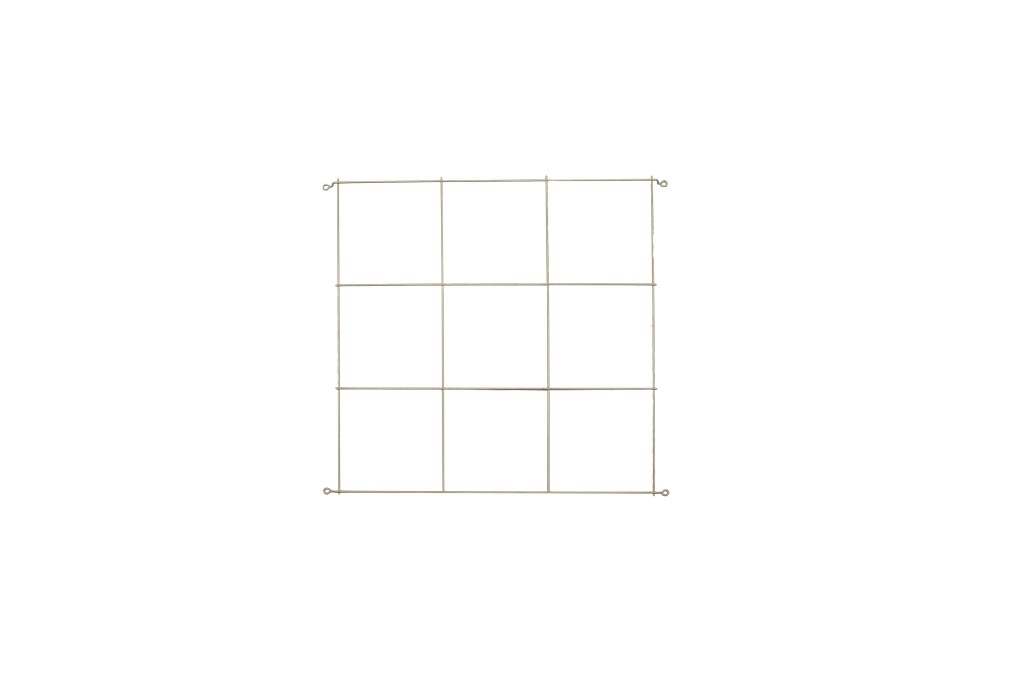

12 7313645 Schutzgitter hinten AWHP 11 TR-2 – AWHP 16 TR-2: Sockel 49
13 7313608 Verkl.-Deckel AWHP 11 TR-2 – AWHP 16 TR-2: Sockel AWHP 8 MR-2 62
14 7313609 Griff Seitenteil links AWHP 11 TR-2 – AWHP 16 TR-2: Sockel AWHP 8 MR-2 27
1 7313610 Gebläsemotor AWHP 8 MR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 73
2 7313611 Gebläseflügel AWHP 8 MR-2/ AWHP 8 MR-2.UK AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 62
3 7313612 Sicherungsmutter Gebläseflügel AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 25
4 7313646 Obere Lamellen (Verdampfer) AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 88
5 7313647 Untere Lamellen (Verdampfer) AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 90

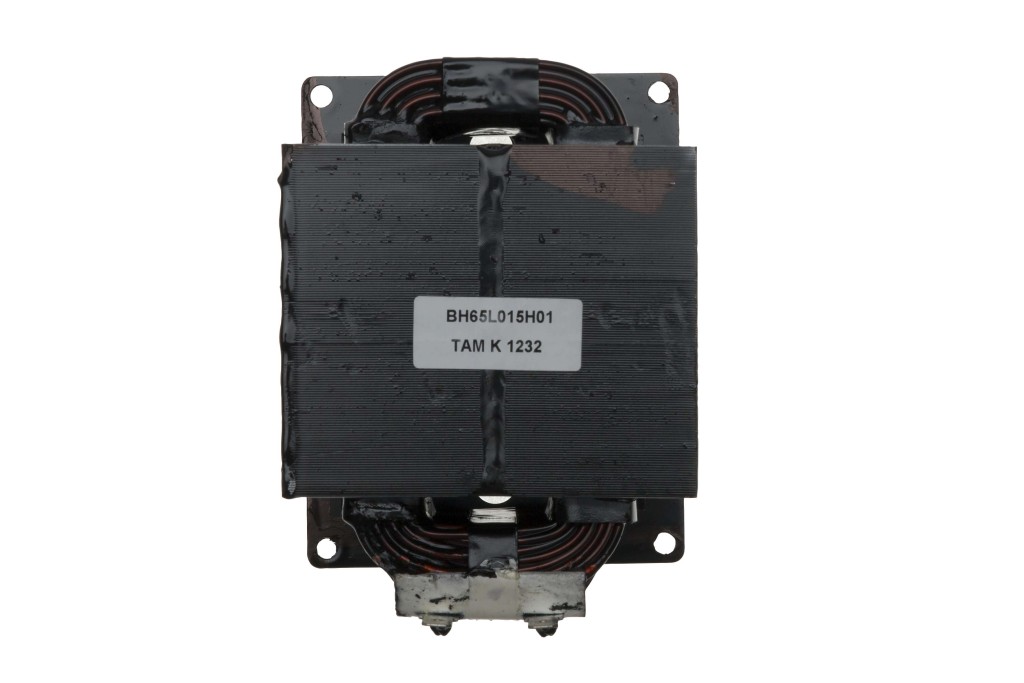

6 7313667 Drossel AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 70
7 7313623 HD Transmitter AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 67

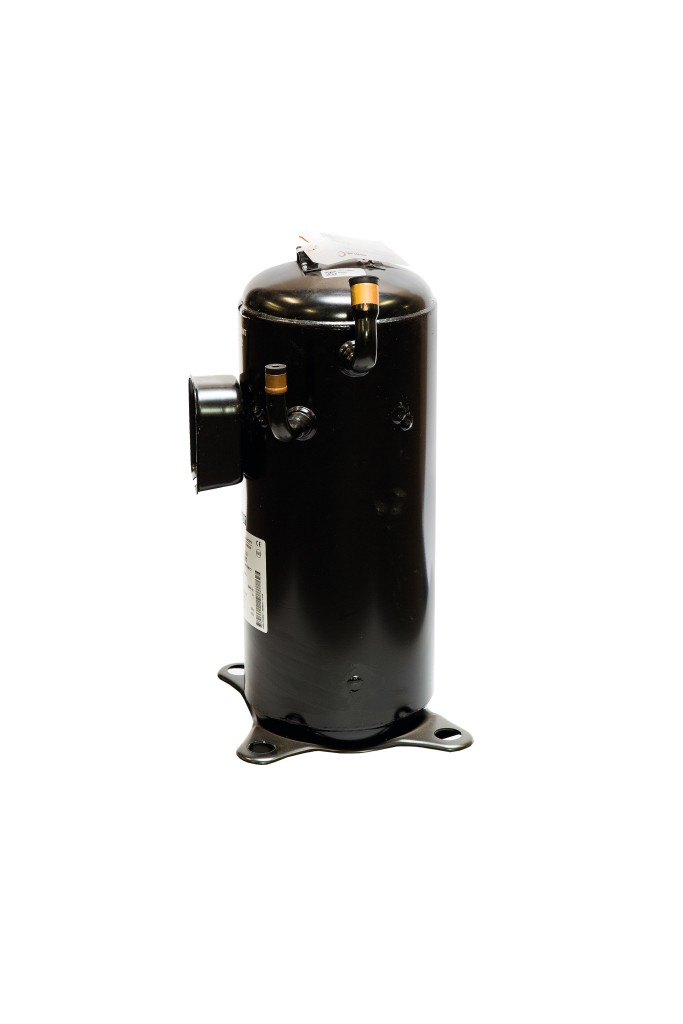

8 7313668 Verdichter ANB33FNDMT AWHP 11 TR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 101
8 7313669 Verdichter ANB42FNDMT AWHP 16 TR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 103
9 7313619 Anschlußventil 3/8" AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 32

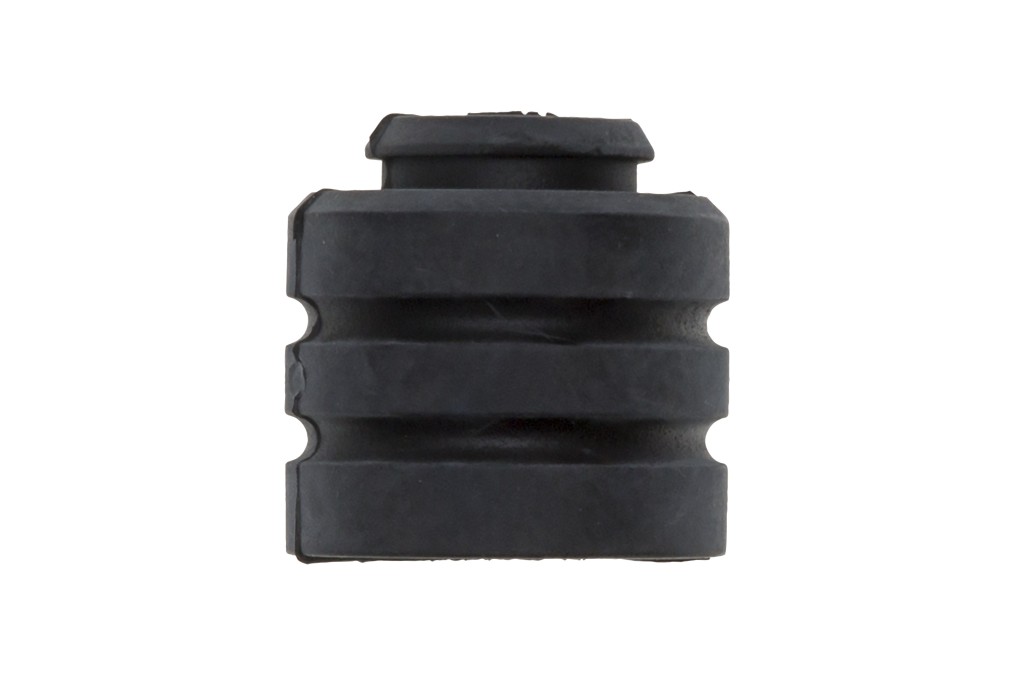

10 7313651 Schwingungsdämpfer AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 26

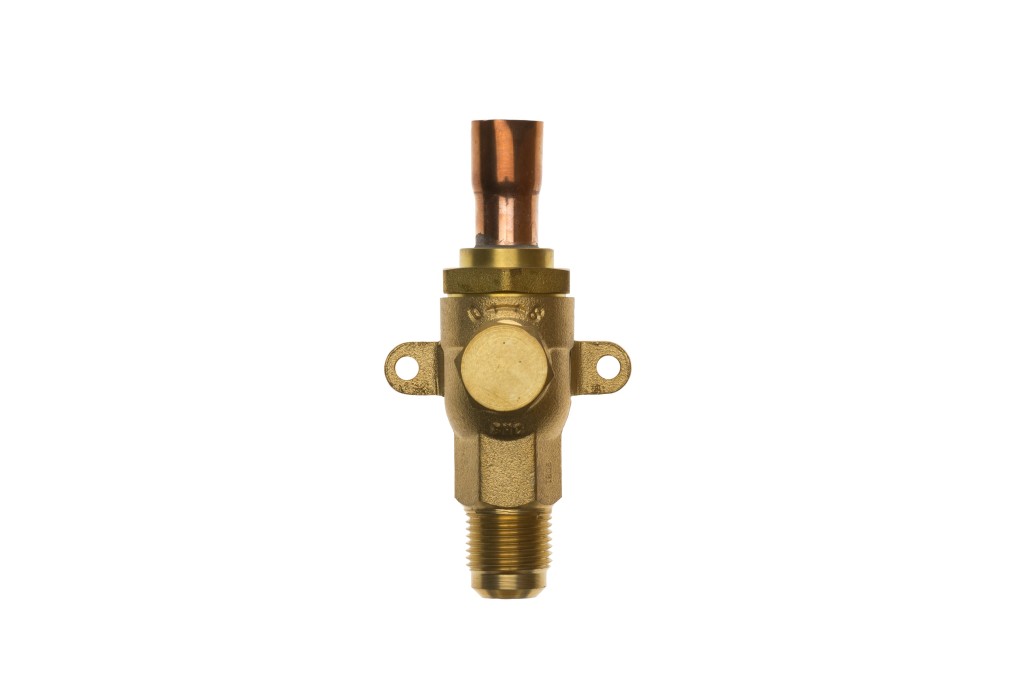

11 7313652 Absperrventil 5/8" AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 63

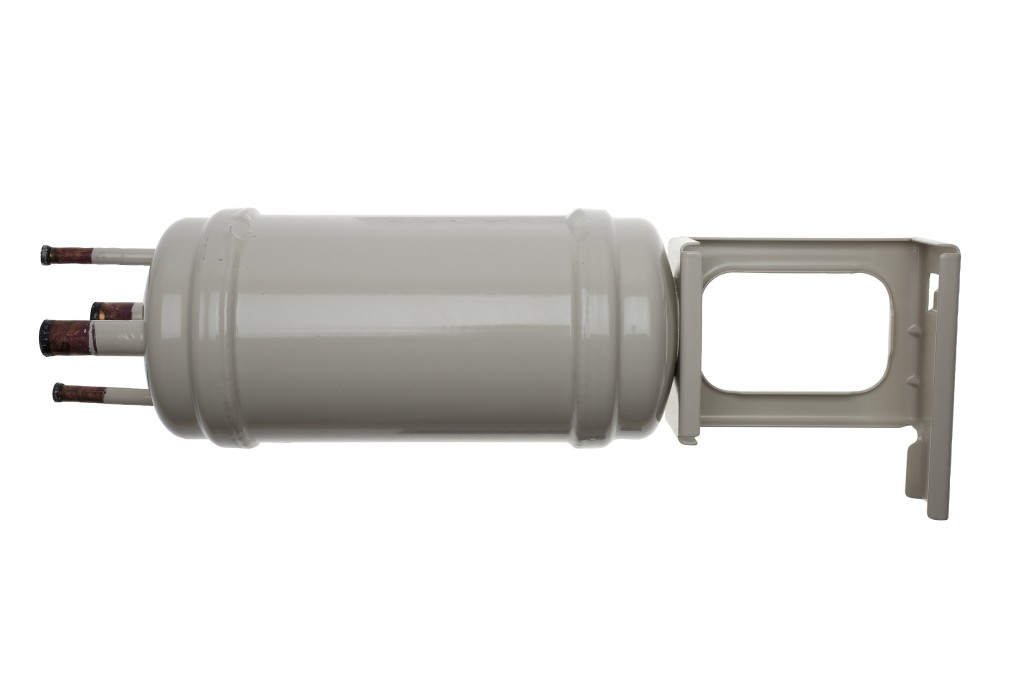

12 7313653 Power Receiver AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 72
13 7313622 Filter Power Receiver AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 -

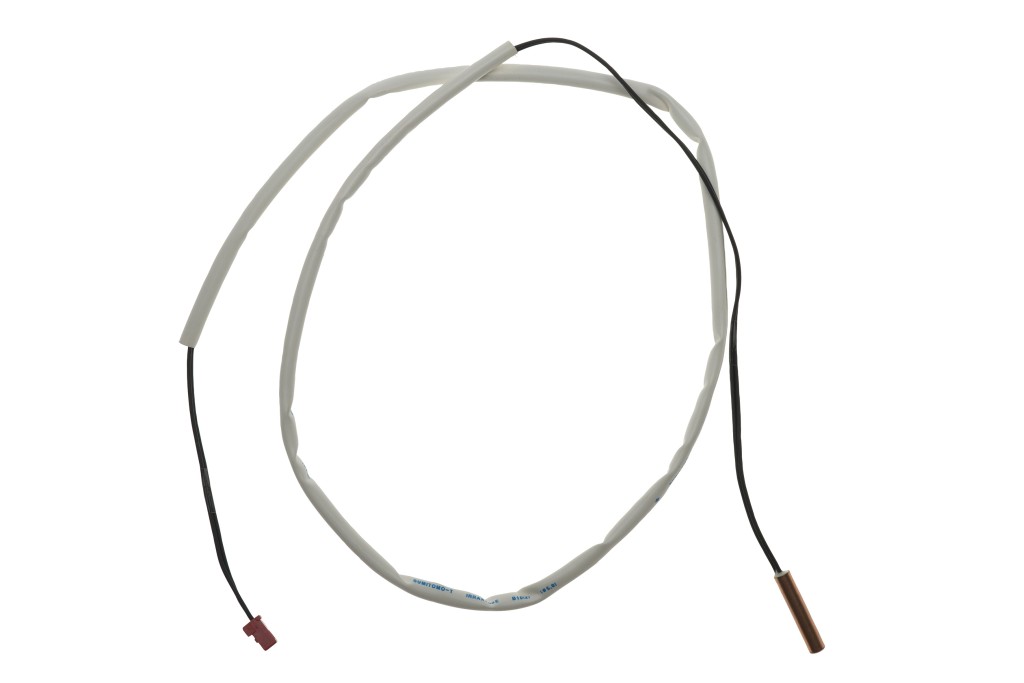

14 7313670 Temperaturfühler Verdichterauslass TH34 1 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 29
15 7313637 Temperaturfühler Heißgas TH4 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 29

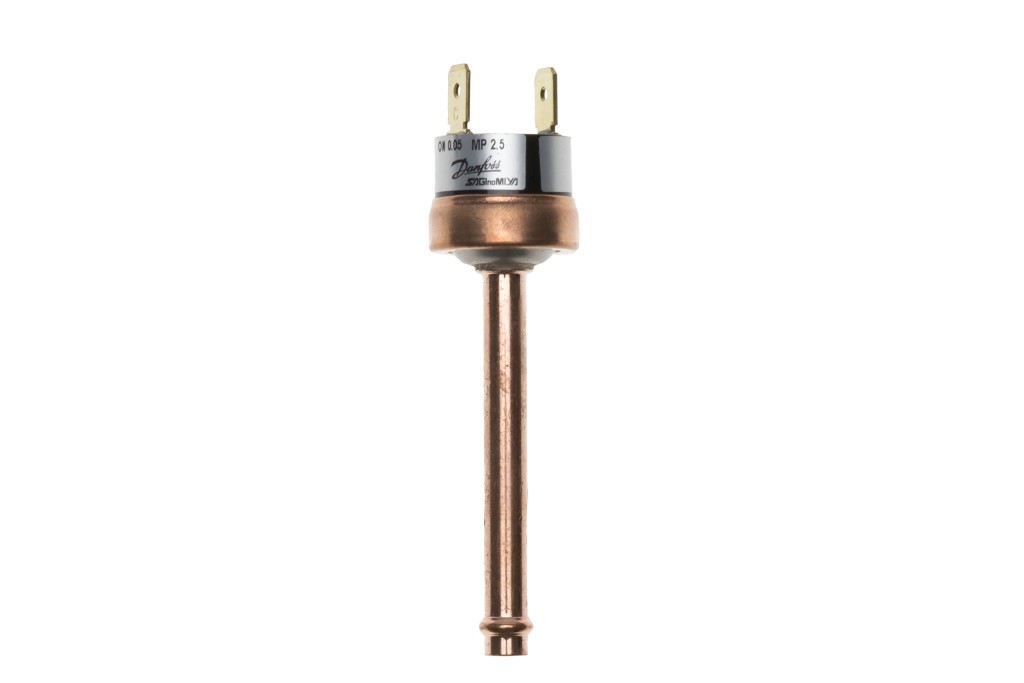

16 7313655 Niederdruckwächter AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 44

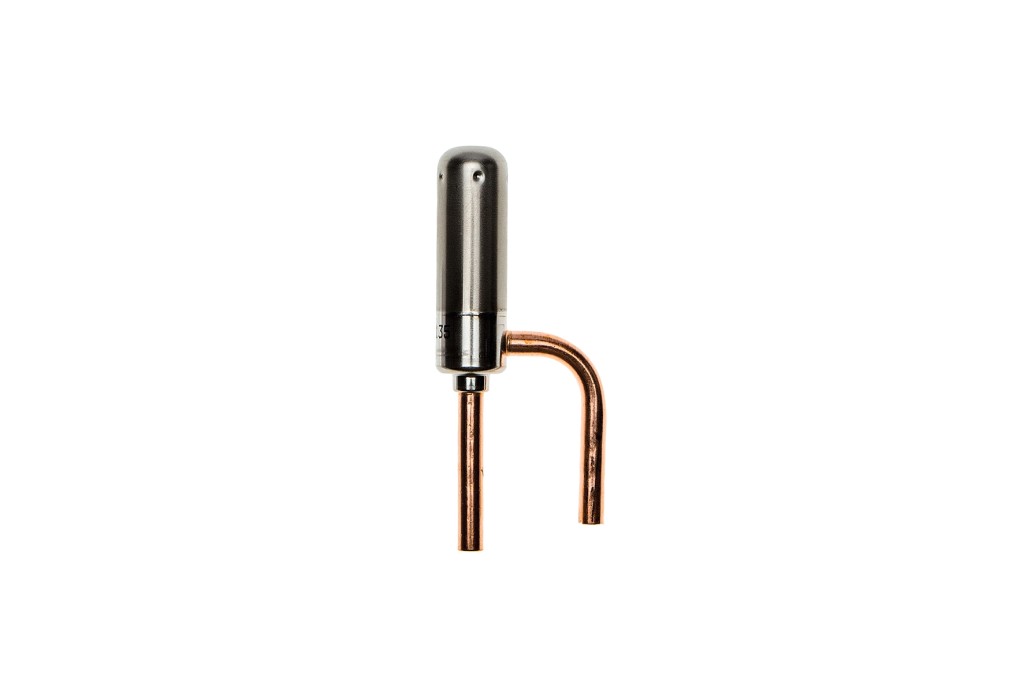

17 7313656 Expansionsventil B AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 51

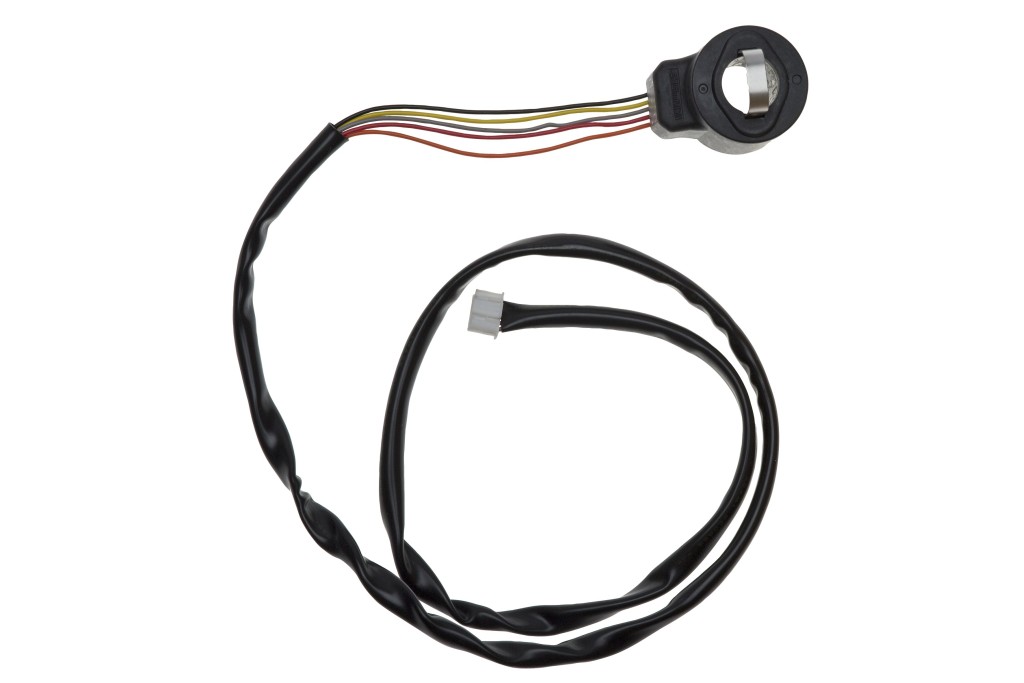

18 7313625 Expansionsventil A AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 38
19 7313657 4-Wege-Umschaltventil AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 64
20 7313626 Expansionsventil B AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 38
21 7313671 Temperaturfühler Lufteintritt/ Verdampfer TH 6/7 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 30
22 7313629 Spule 4-Wege-Umschaltventil AWHP 8 MR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 31
23 7313614 HD Schalter AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 39

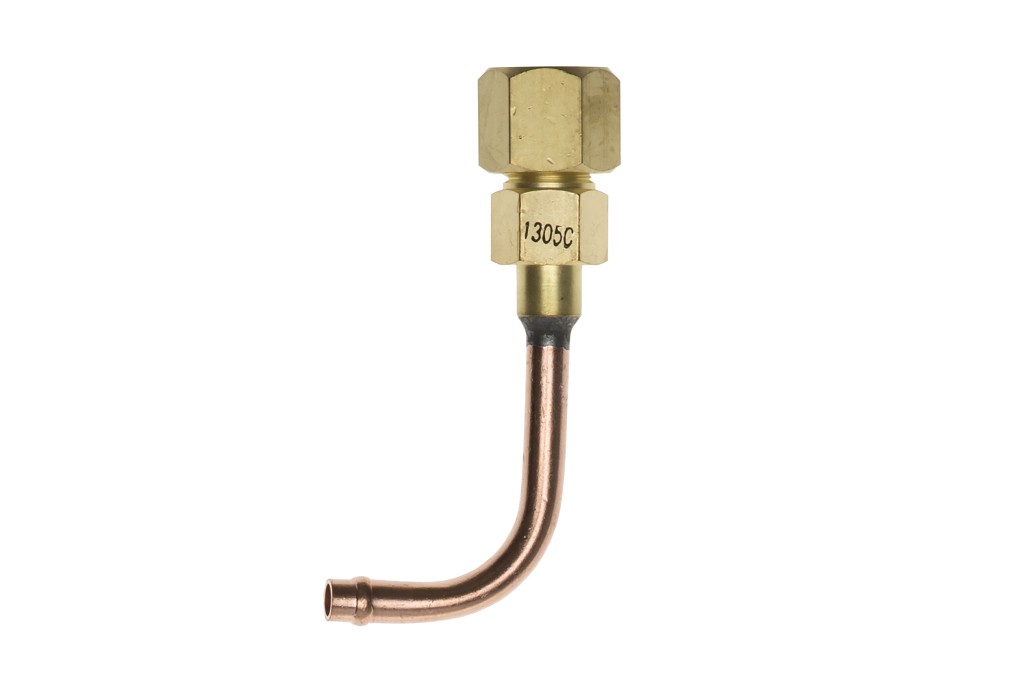

24 7313618 Schraderventil AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 28

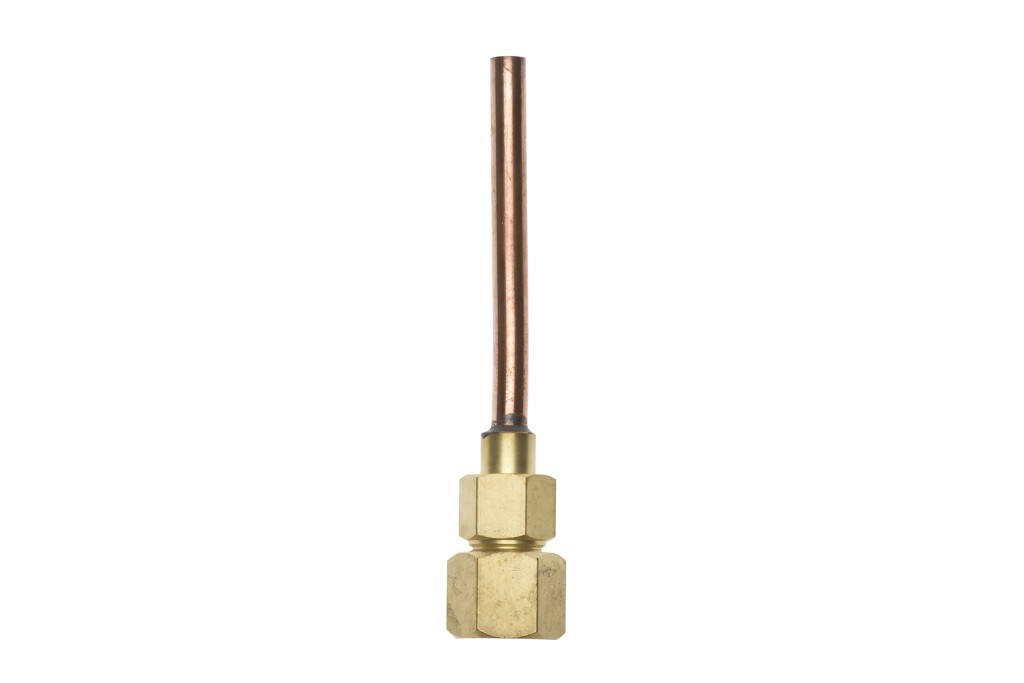

25 7313659 Schraderventil AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 29
26 7313672 Klemmleiste Netz AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 33
27 7313673 Klemmleiste Bus AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 27

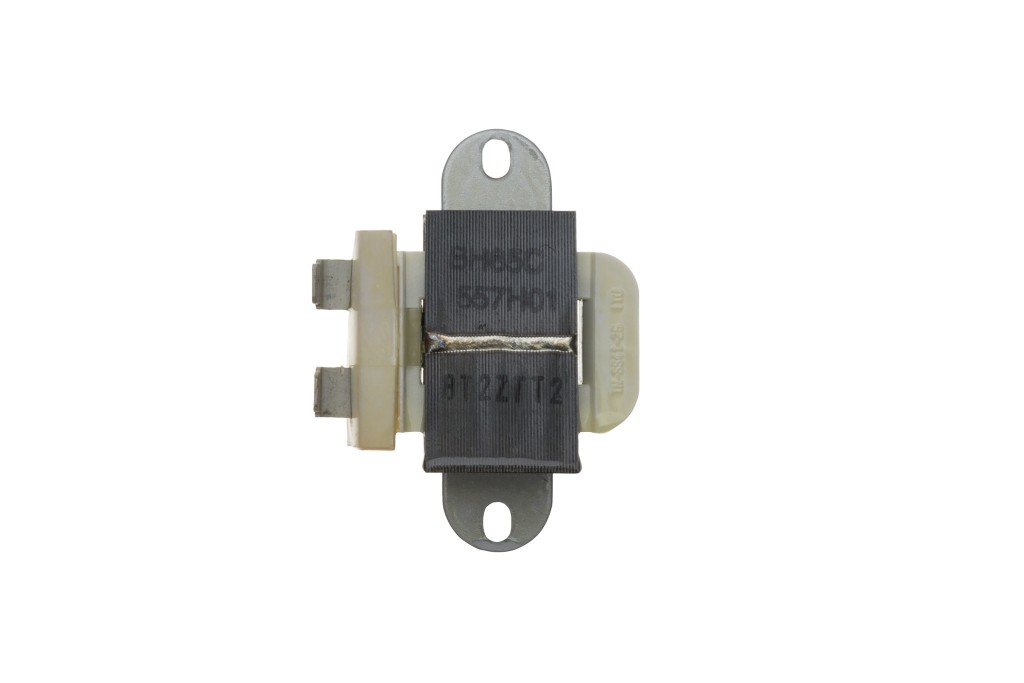

28 7313674 Drossel AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 31
29 7313675 Kondensator AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 63

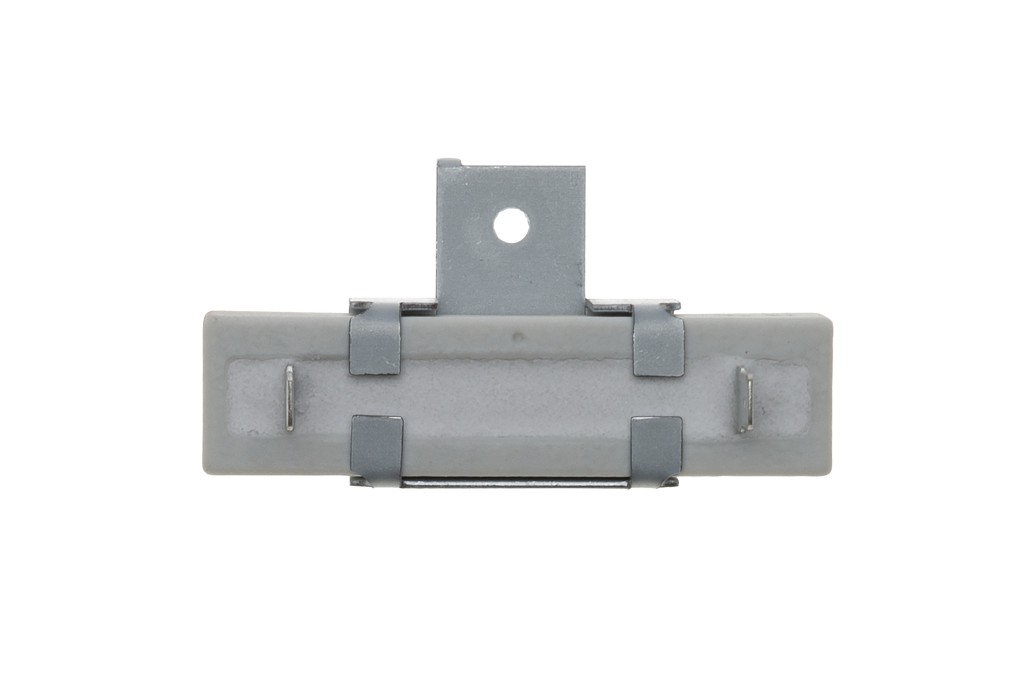

30 7313676 Widerstand AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 30

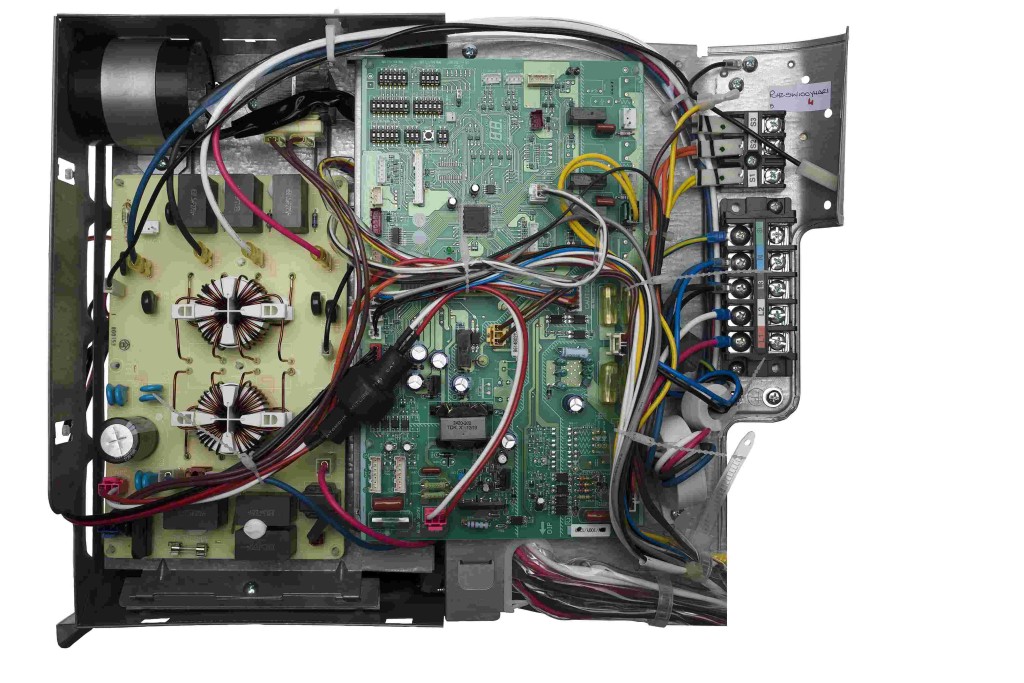

31 7313677 Schaltfeld, komplett AWHP 11 TR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 102
31 7313678 Schaltfeld, komplett AWHP 16 TR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 102

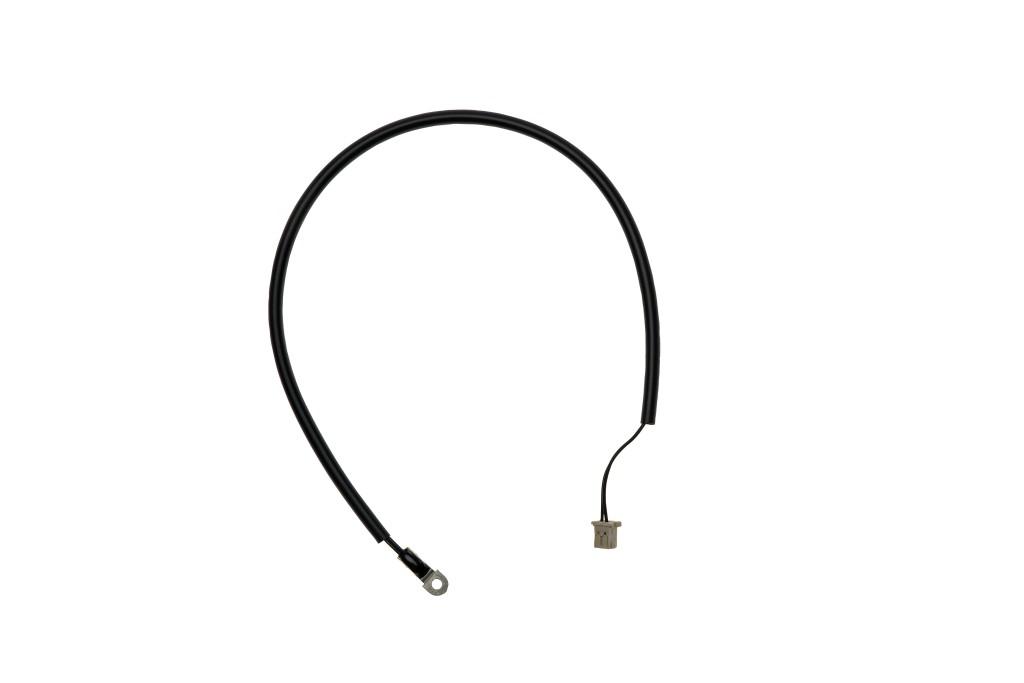

32 7313679 Temperaturfühler Inverter TH8 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 26
33 7313680 Platine Inverter AWHP 11 TR-2 AWHP 16 TR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 89
33 7653875 Platine Inverter AWHP 11 TR-2 R1.UK AWHP 16 TR-2 R1.UK AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 83

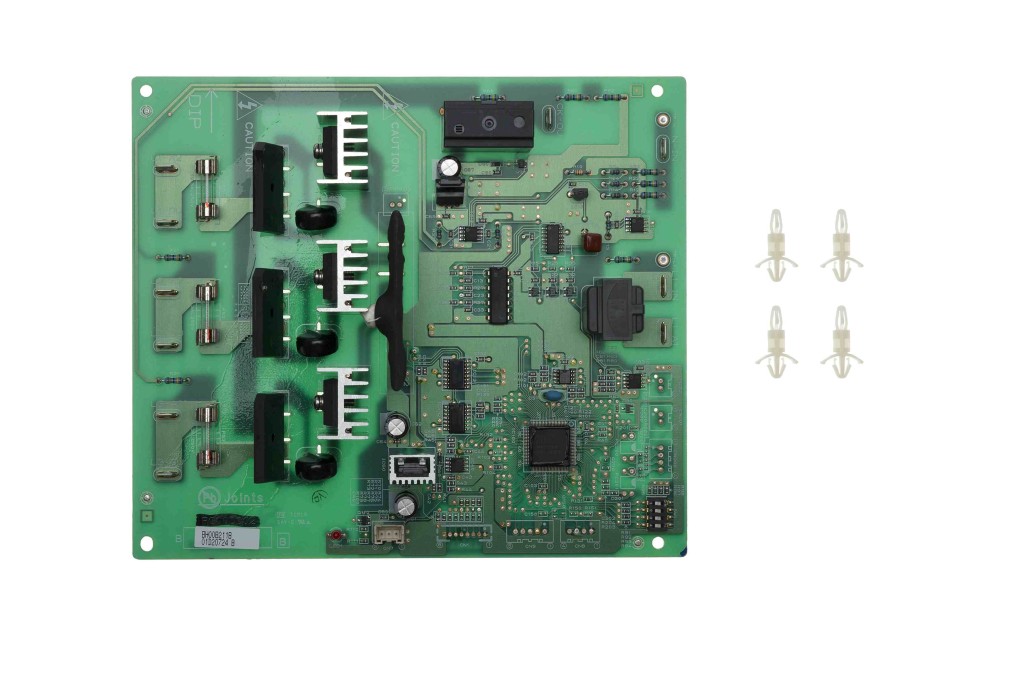

34 7313681 Platine Konverter AWHP 11 TR-2 AWHP 16 TR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 78

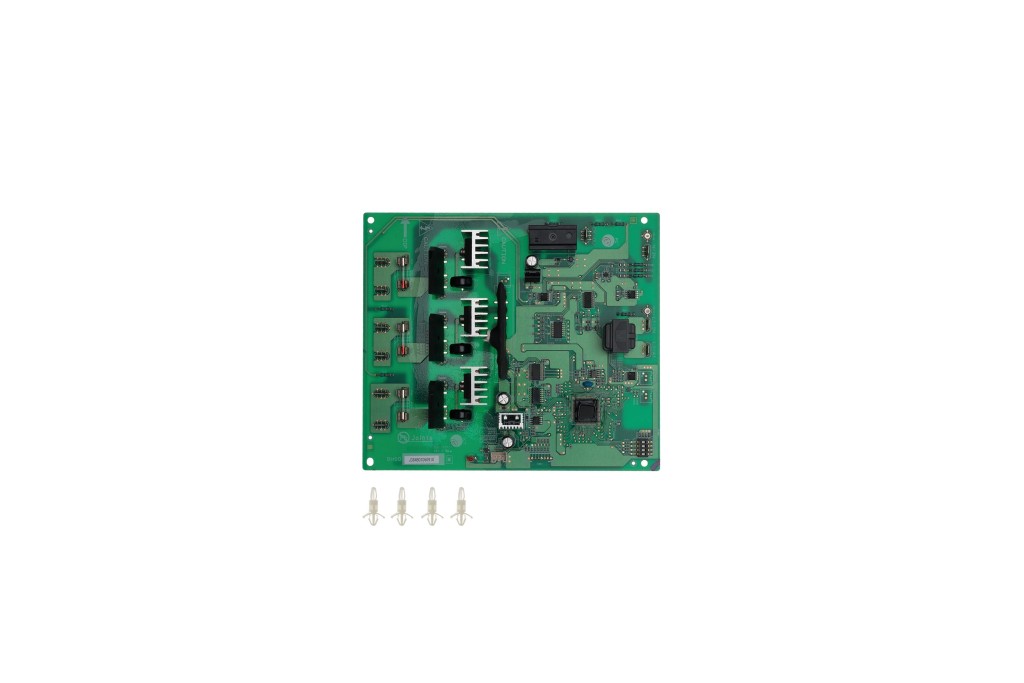

34 7653876 Platine Konverter AWHP 11 TR-2 R1.UK AWHP 16 TR-2 R1.UK AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 71
35 7313682 Platine Netzfilter AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 76
36 7313636 Hauptleiterplatine AWHP 8 MR-2 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro AWHP 8 MR-2 77
36 7653882 Hauptleiterplatte AWHP 11 TR-2 R1.UK AWHP 16 TR-2 R1.UK AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 73

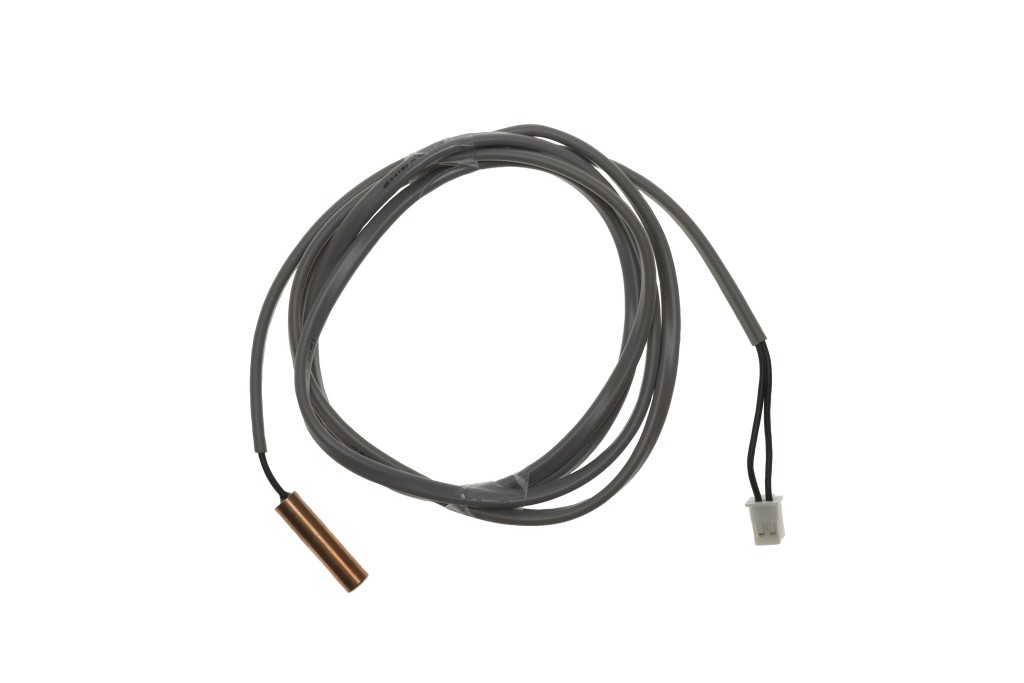

7313683 Flüssigkeitsfühler TH3 AWHP 11 TR-2 – AWHP 16 TR-2: Elektro 29
2 7710135 Verkl.-Seitenteil links AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 49
3 7710136 Griff Seitenteil rechts AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 28

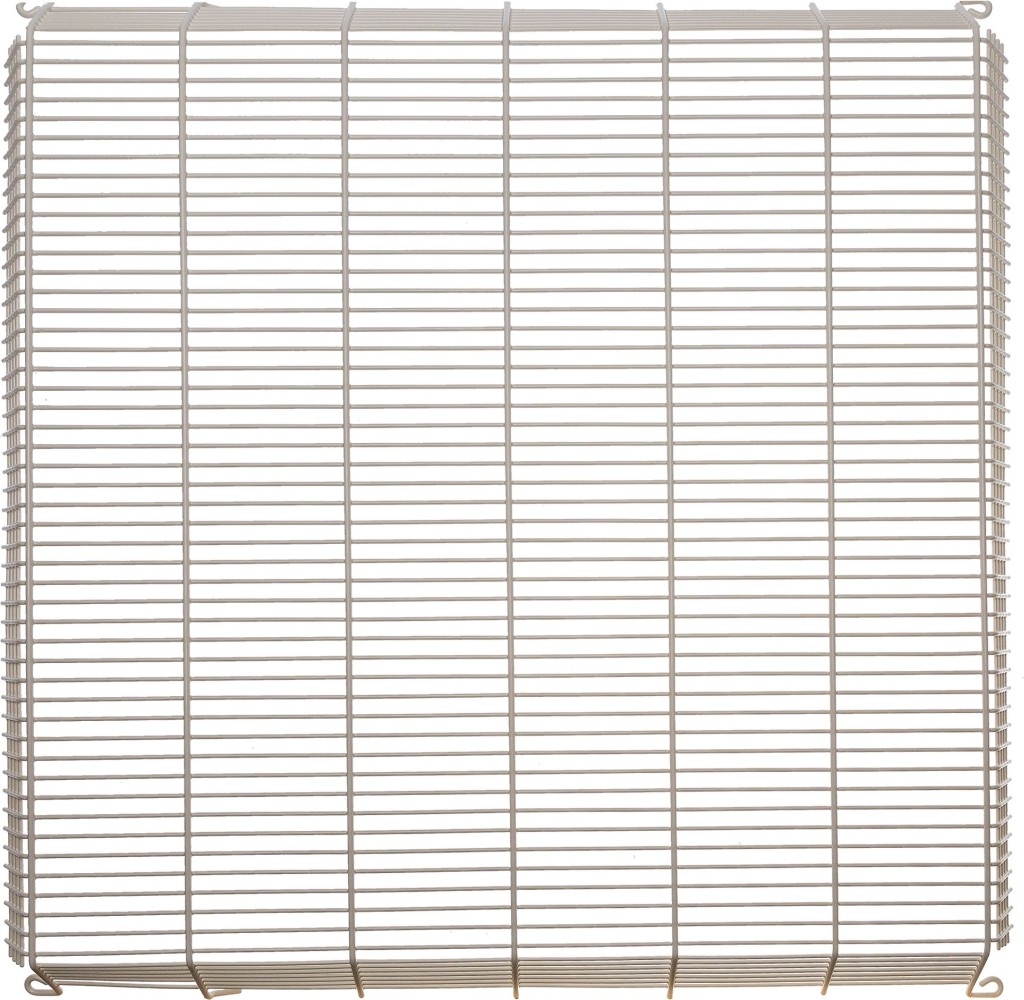

4 7710137 Schutzgitter AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 43
5 7710138 Verkl.-Vorderwand AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 63
6 7710139 Halter für Gebläsemotor AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 68
7 7710140 Grundplatte AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 60
10 7710141 Verkl.-Frontpaneel unten AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 36
11 7710142 Verkl.-Rückwand oben AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 32

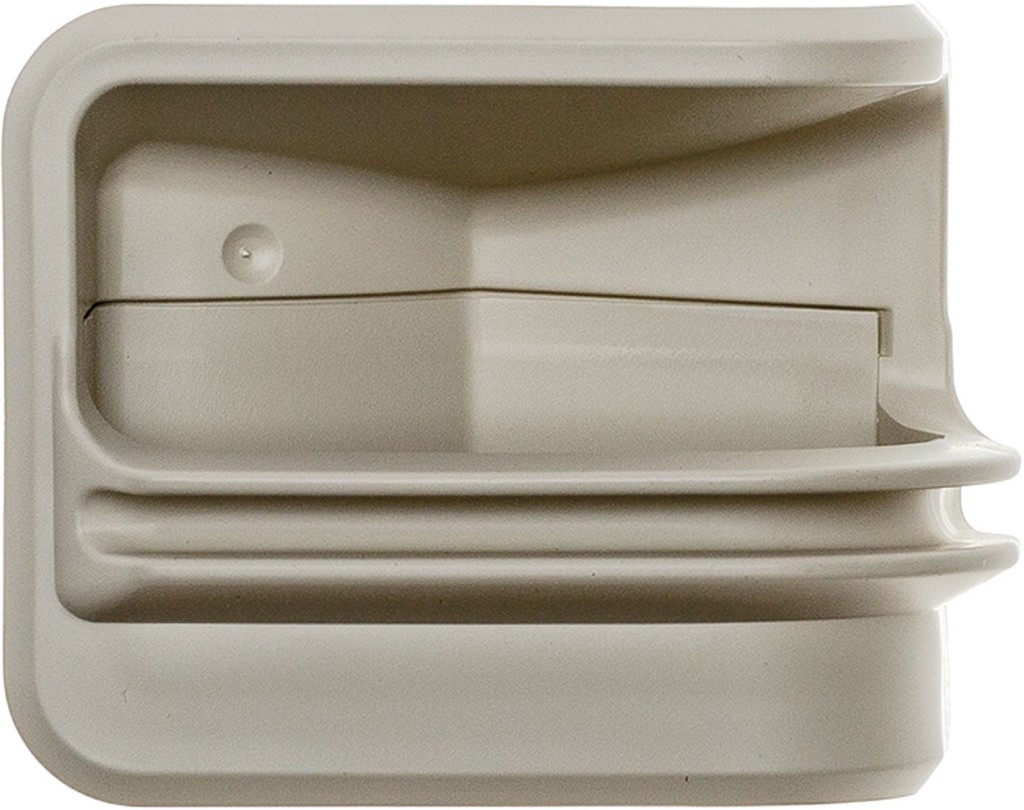

12 7710143 Griff Seitenteil rechts AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 29

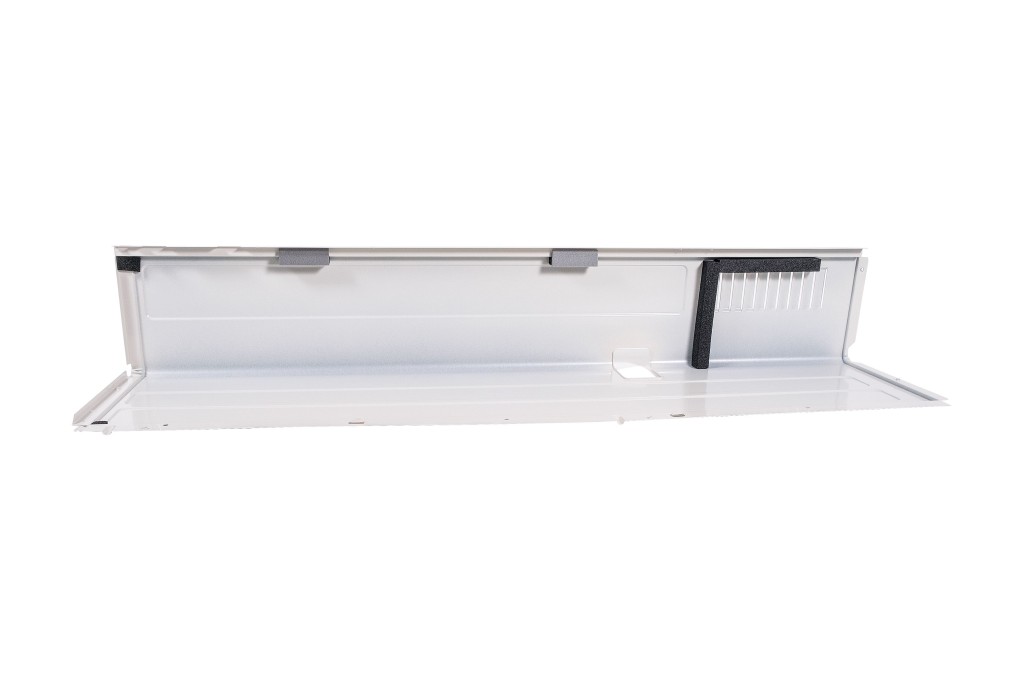

13 7710144 Verkl.-Seitenpaneel hinten-rechts AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 58
14 7710145 Verkl.-Seitenpaneel vorne-rechts AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 58
16 7710146 Schutzgitter hinten AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 51
17 7710147 Abdeckhaube AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 44

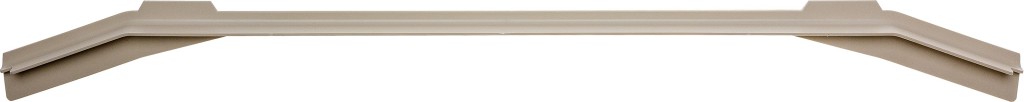

18 7710148 Kabeldurchführung AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Sockel Verkleidung 36
1 7710149 Gebläsemotor AWHP 6 MR-3 AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 71

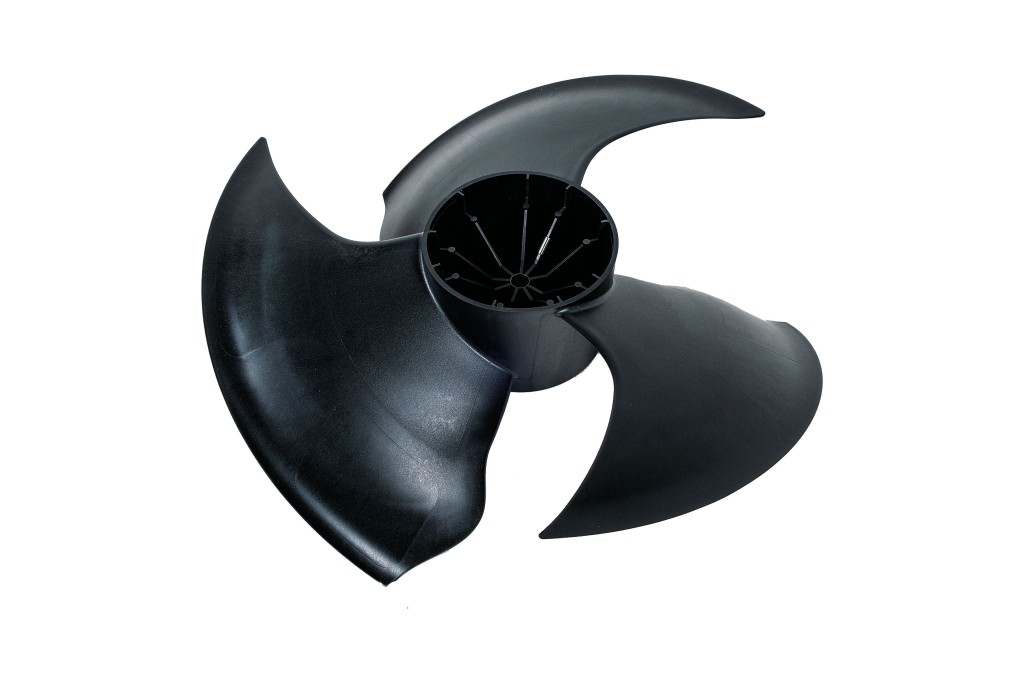

2 7710150 Gebläseflügel AWHP 6 MR-3 AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 57
3 7313612 Sicherungsmutter Gebläseflügel AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro AWHP 8 MR-2 25
4 7710151 Verdampfer oben AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 87
5 7710152 Verdampfer unten AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 87

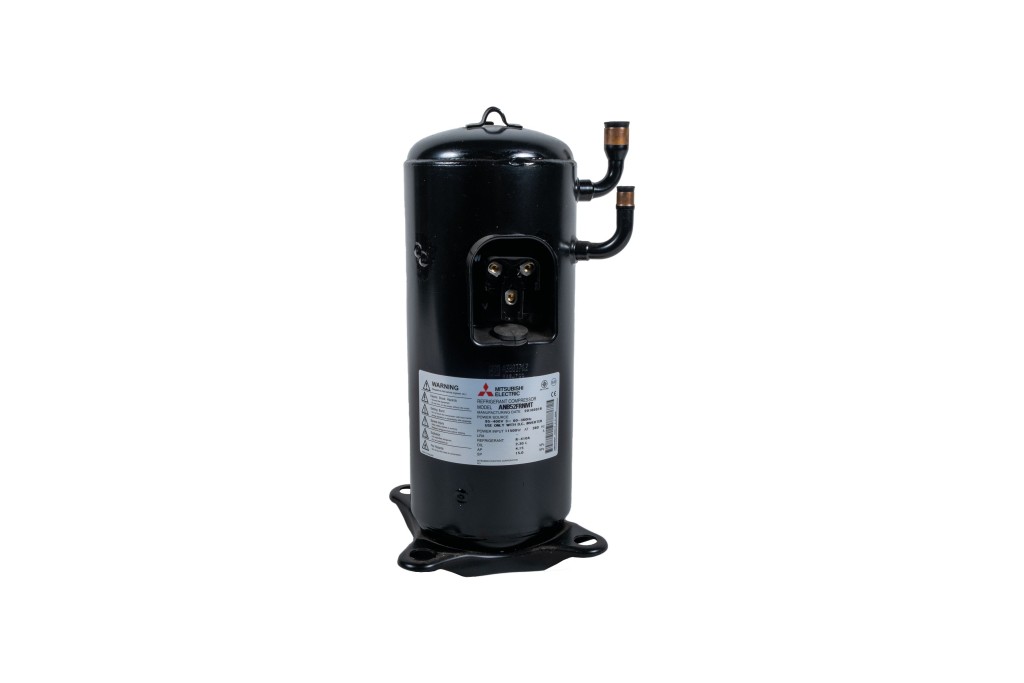

6 7710153 Verdichter AWHP 22 TR-2 R1.UK AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 95
7 7313651 Schwingungsdämpfer AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 26
8 7313619 Anschlußventil 3/8" AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro AWHP 8 MR-2 32
8 7710154 Anschlußventil 1/2" AWHP 27 TR-2 R1.UK AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 95

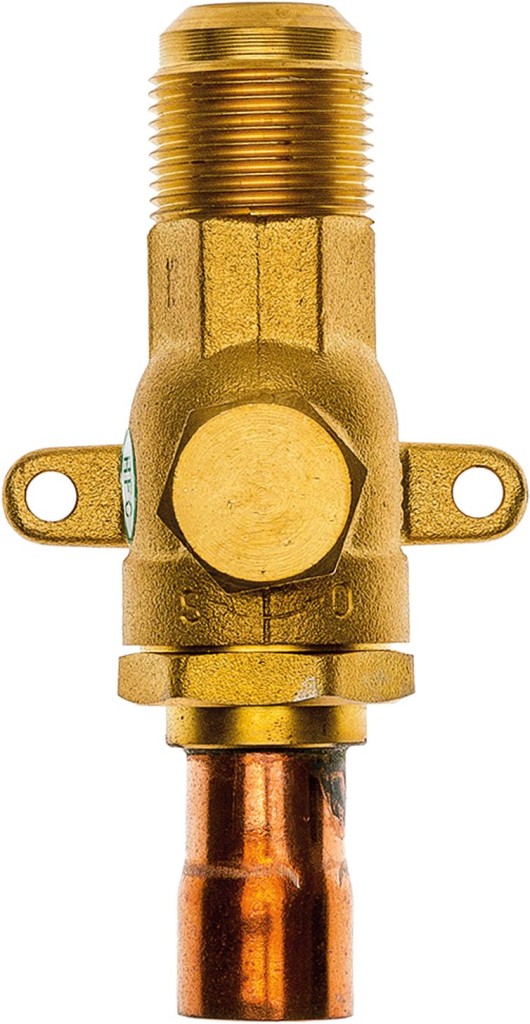

9 7710155 Anschlußventil 3/8" AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 48
10 7710156 Power Receiver AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 73
11 7710157 Filter Power Receiver AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 26
12 7710158 Temperaturfühler TH32 AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 28
13 7313665 Temperaturfühler TH3 AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 27
14 7313618 Schraderventil AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro AWHP 8 MR-2 28
15 7313623 HD Transmitter AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro AWHP 8 MR-2 67
16 7710159 Spule 4-Wege Ventil AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 31
17 7710160 4-Wege-Umschaltventil AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 74
18 7710161 Expansionsventil AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 44

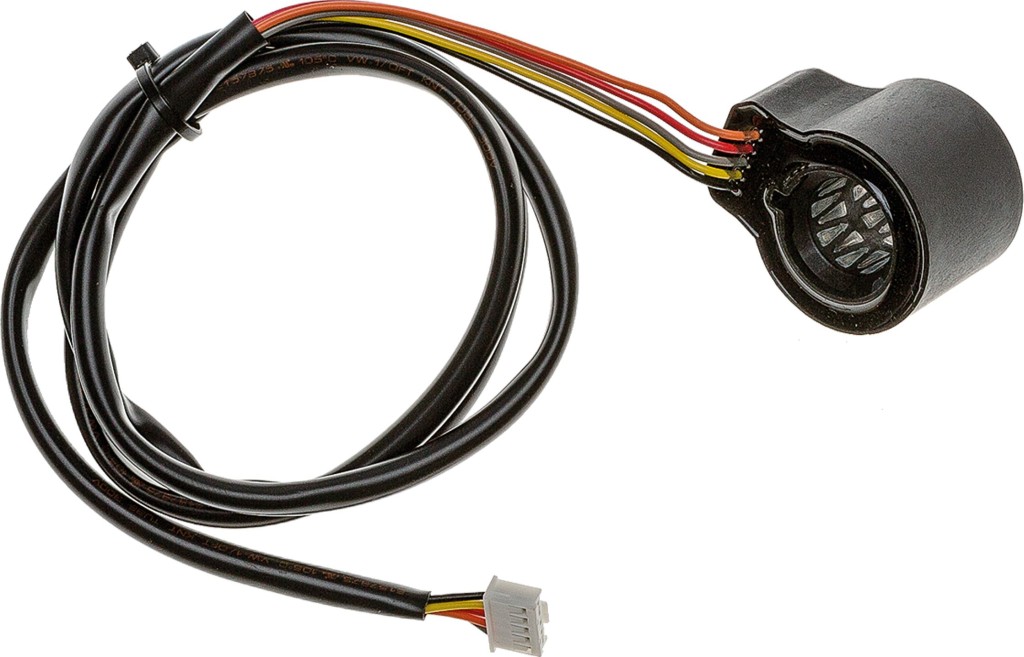

19 7710162 Spule Expansionsventil AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 34
20 7313627 Temperaturfühler Lufteintritt/ Verdampfer TH 6/7 AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro AWHP 8 MR-2 32
21 7313614 HD Schalter AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro AWHP 8 MR-2 39
22 7313672 Klemmleiste Netz AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 33
23 7313673 Klemmleiste Bus AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 27

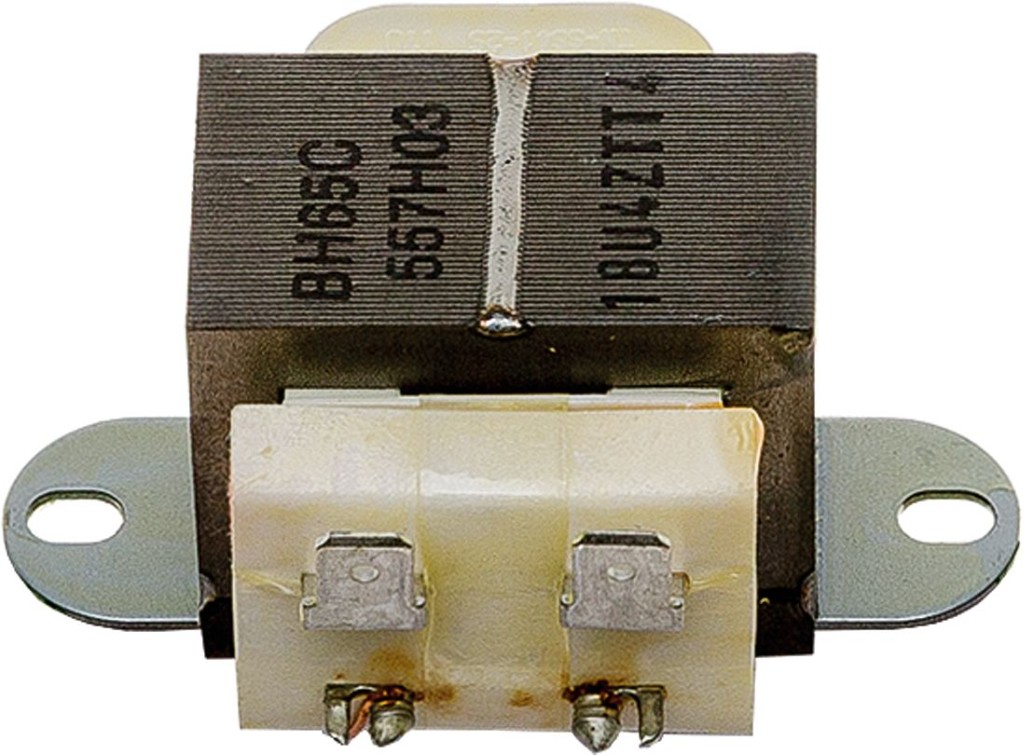

24 7710163 Widerstand AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro Elektro 30
25 7710164 Platine Inverter AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro Elektro 87
26 7710165 Drosselspule AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro Elektro 48
27 7313679 Temperaturfühler Inverter TH8 AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 26
29 7313676 Widerstand AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro 30
30 7710166 Platine Netzfilter AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro Elektro 74

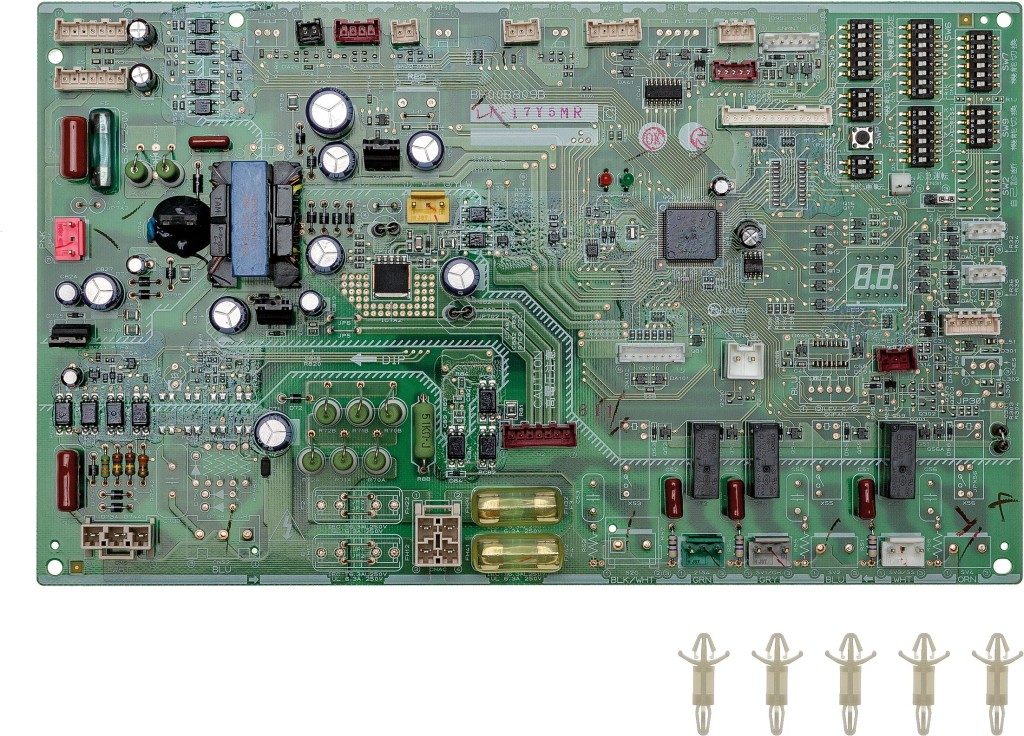

31 7710167 Hauptplatine Außeneinheit AWHP 22 TR R1.UK-AWHP 27 TR R1.UK: Elektro Elektro 70

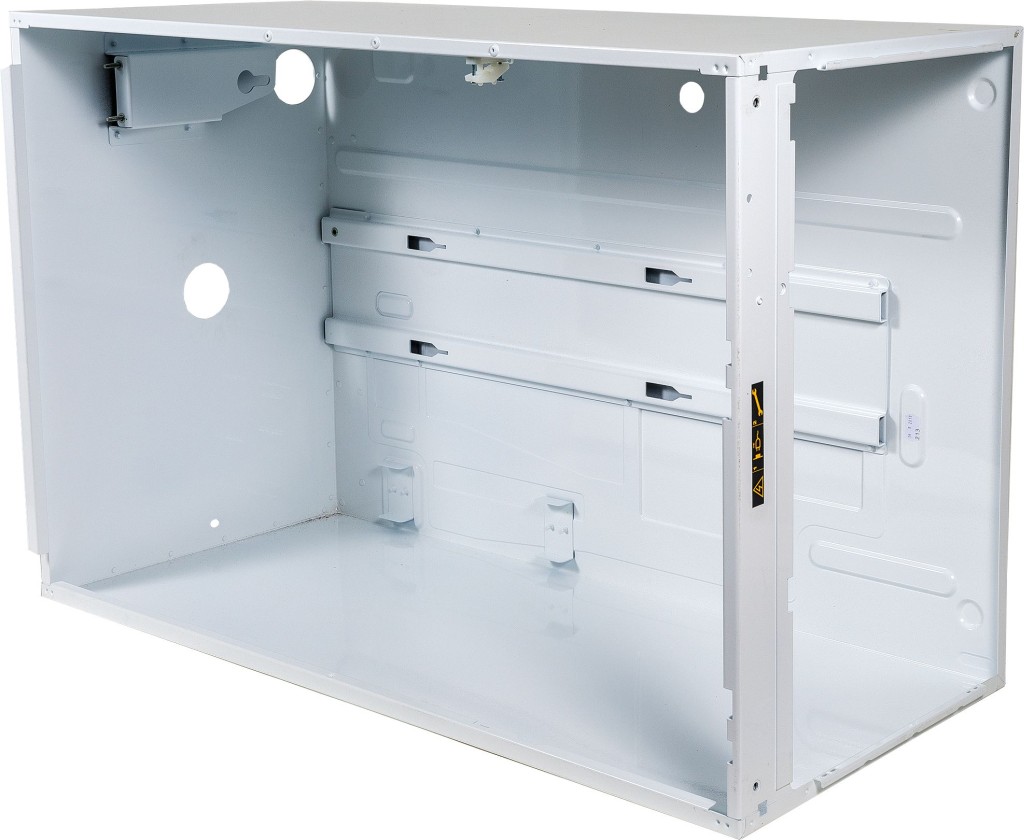

1 7710250 Gehäuse Verkleidung 69

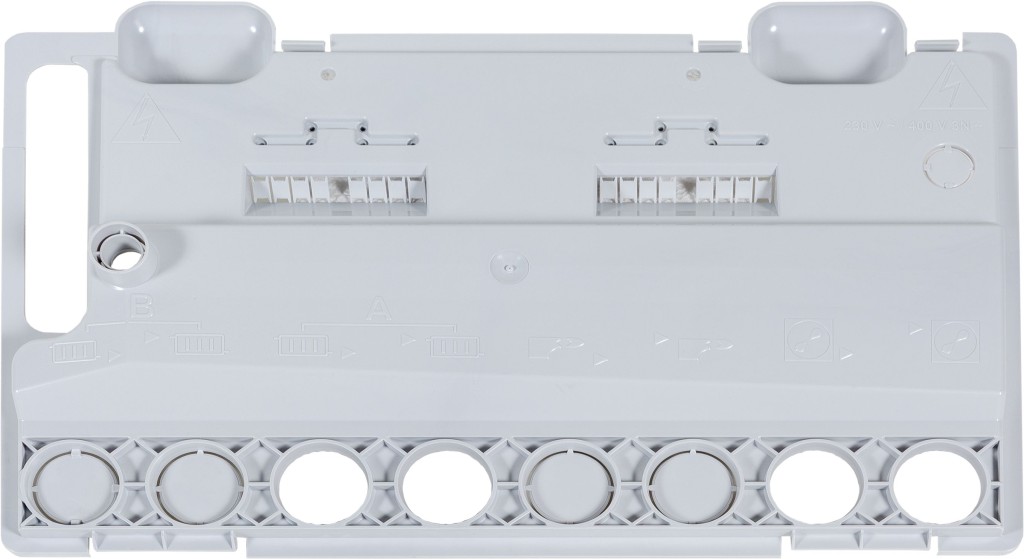

2 7710243 Gehäuseboden Verkleidung 19

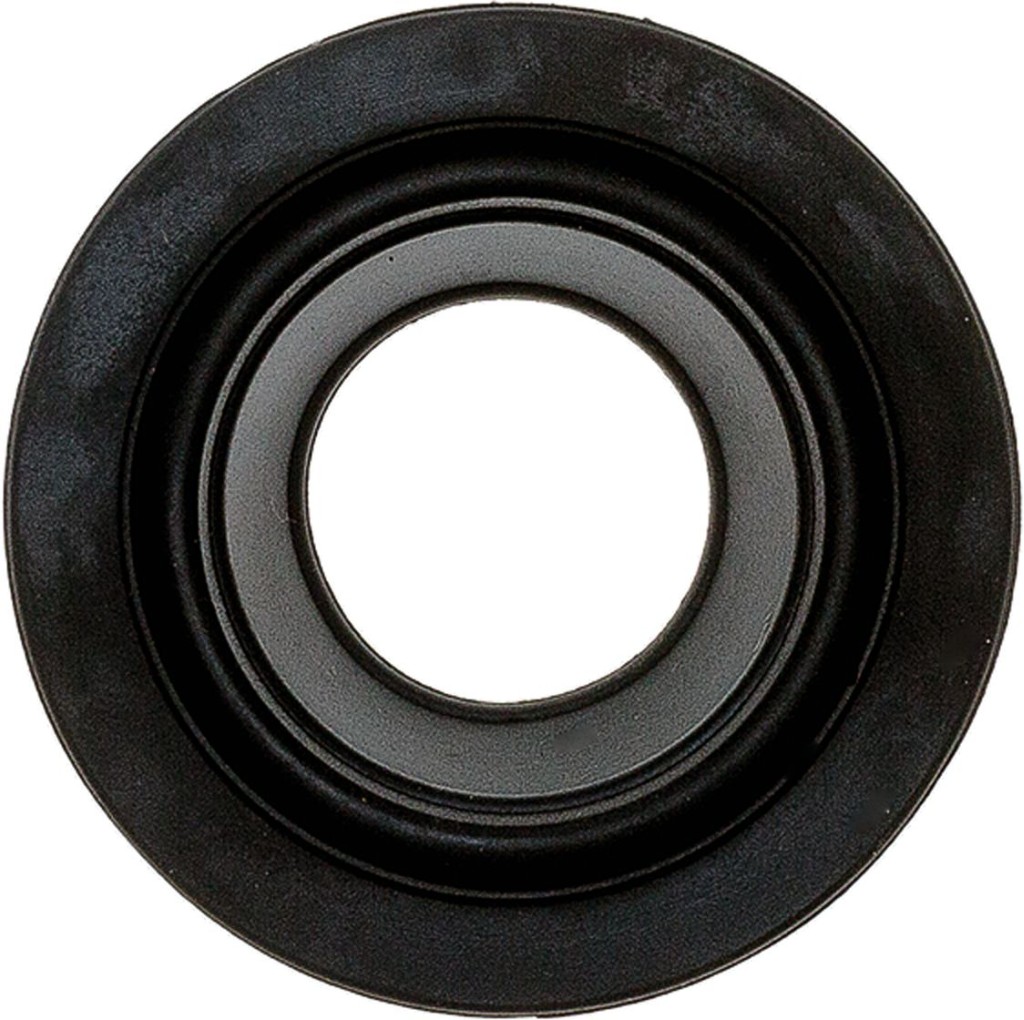

3 7700448 Durchführungstülle 0 60 31/42 Stärke 1 mm Verkleidung 9
4 7710178 Blech zum Blockieren des Speichers Verkleidung 13

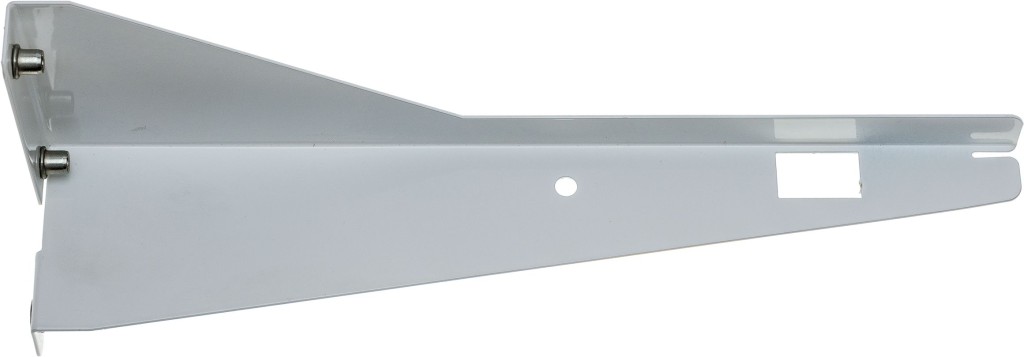

5 7710229 Schaldfeld Anschlag Verkleidung 23
6 7710266 Aufhängeschine Verkleidung 18

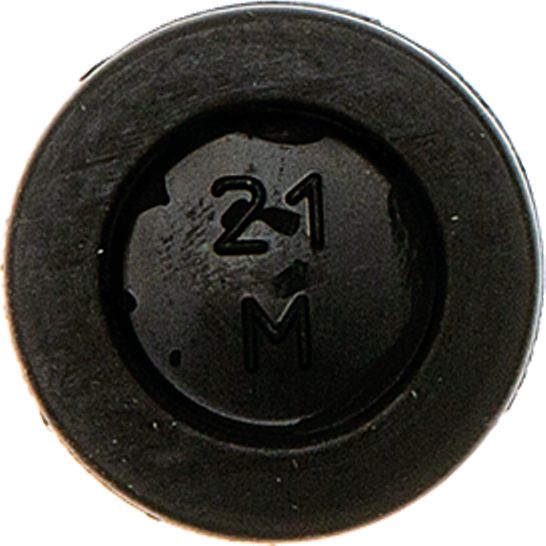

7 7710236 U-Scheibe PVC Verkleidung 9
7710207 Verkl.-Vorderwand Verkleidung 60
8 7310883 Silikon-Profildichtung 9 x 7,4 6
9 7710270 Schnellverschluß Schraube Verkleidung 15
10 7708498 Schnellverschluß Gegenstück Verkleidung 8

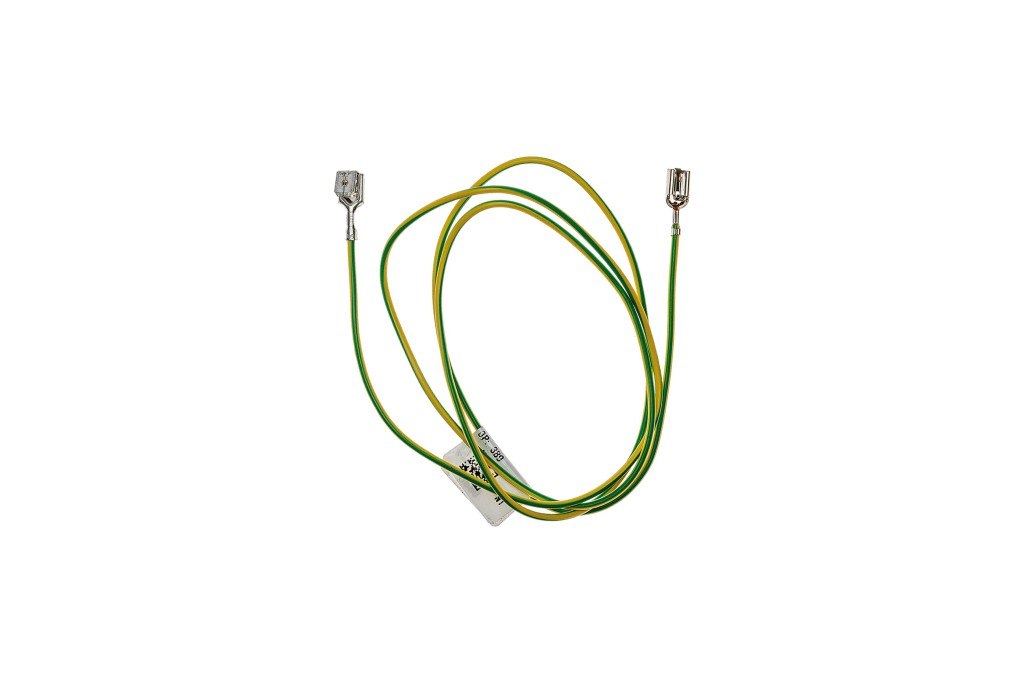

11 7710213 Erdungsleitung, Länge 1000 mm Verkleidung 10

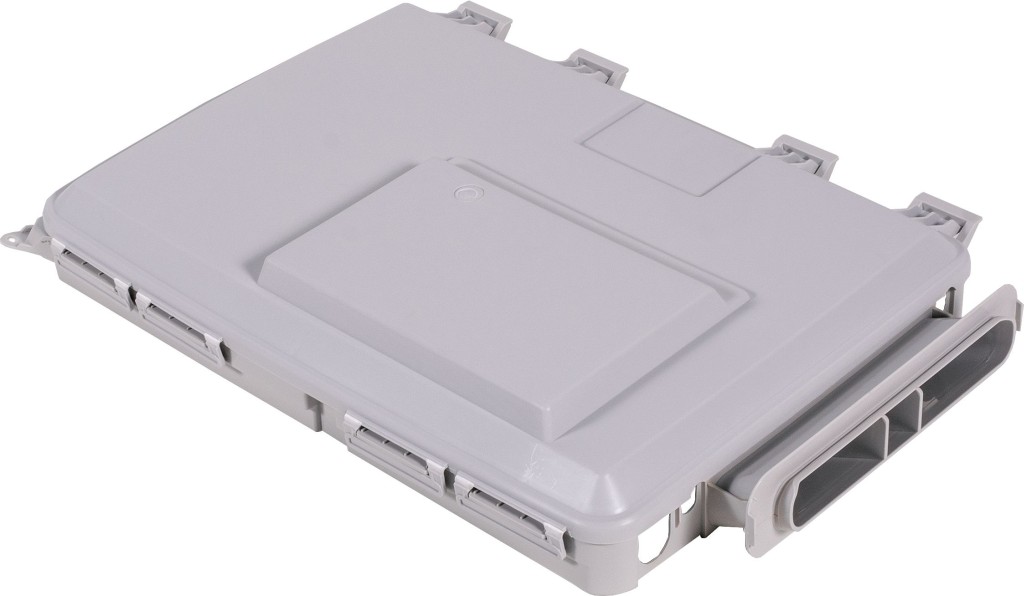

1 7714310 Regelungsbox SCB 10 Verkleidung 23
2 7714311 Platine SCB 10 Verkleidung 61

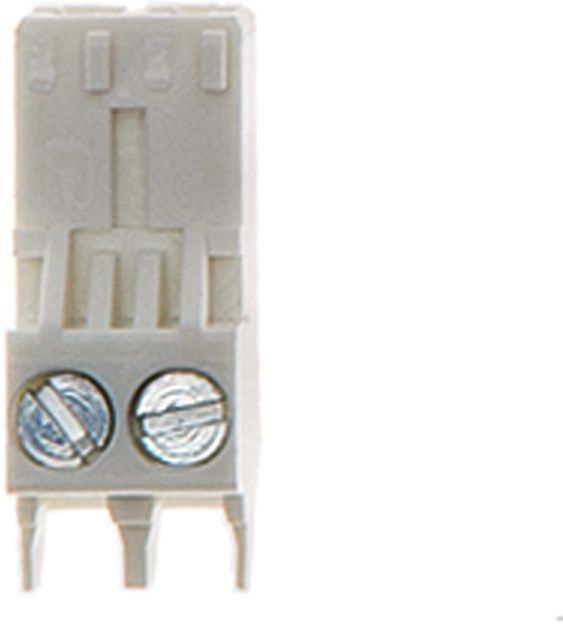

3 7710132 Stecker 2-pol weiß Regelungsbauteile 10

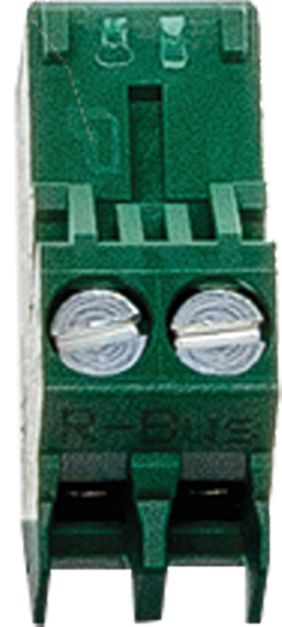

4 7710131 Brückenstecker 2-pol grün Regelungsbauteile 10
5 7715053 Stecker 4-pol. Regelungsbauteile 10
6 7715054 Stecker 5-pol. (Pumpe und STB) Regelungsbauteile 10

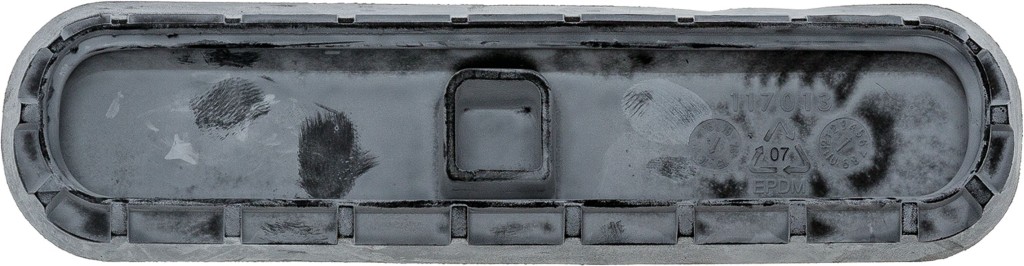

7 7715055 Dichtung SCB 10 Regelungsbauteile 16

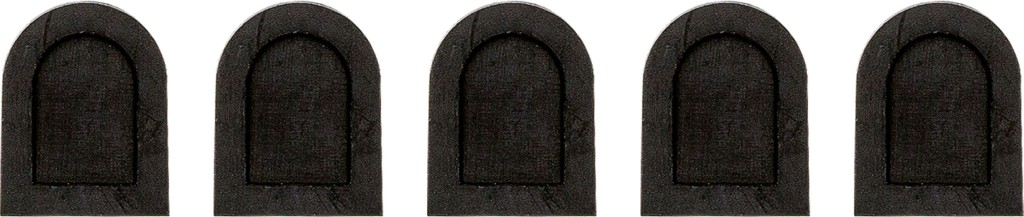

8 7715056 Durchführung SCB 10 Regelungsbauteile 13

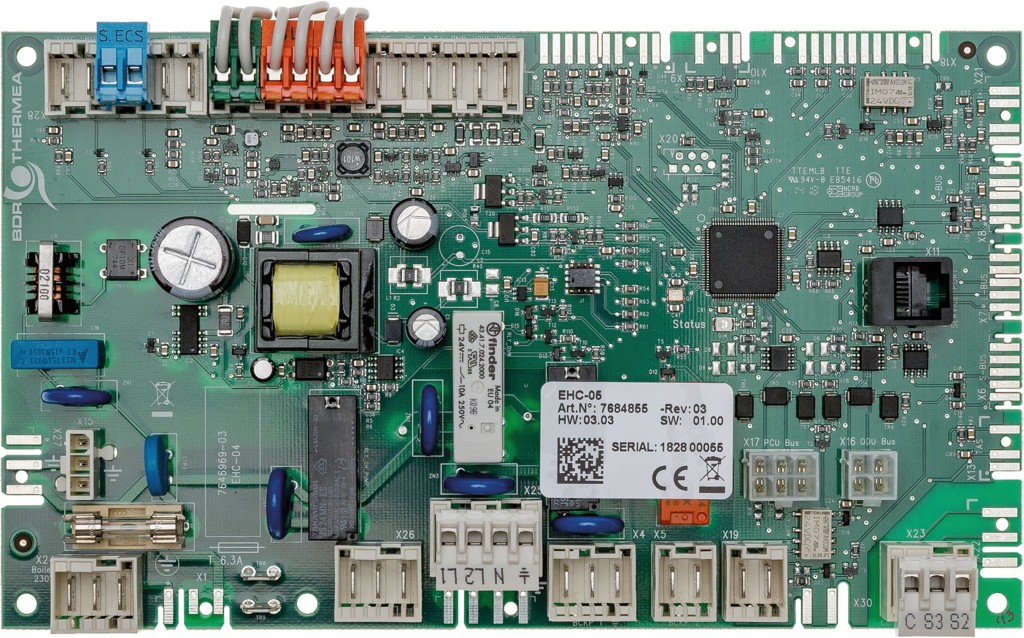

9 7715057 Hauptplatine EHC - 05 Regelungsbauteile 55

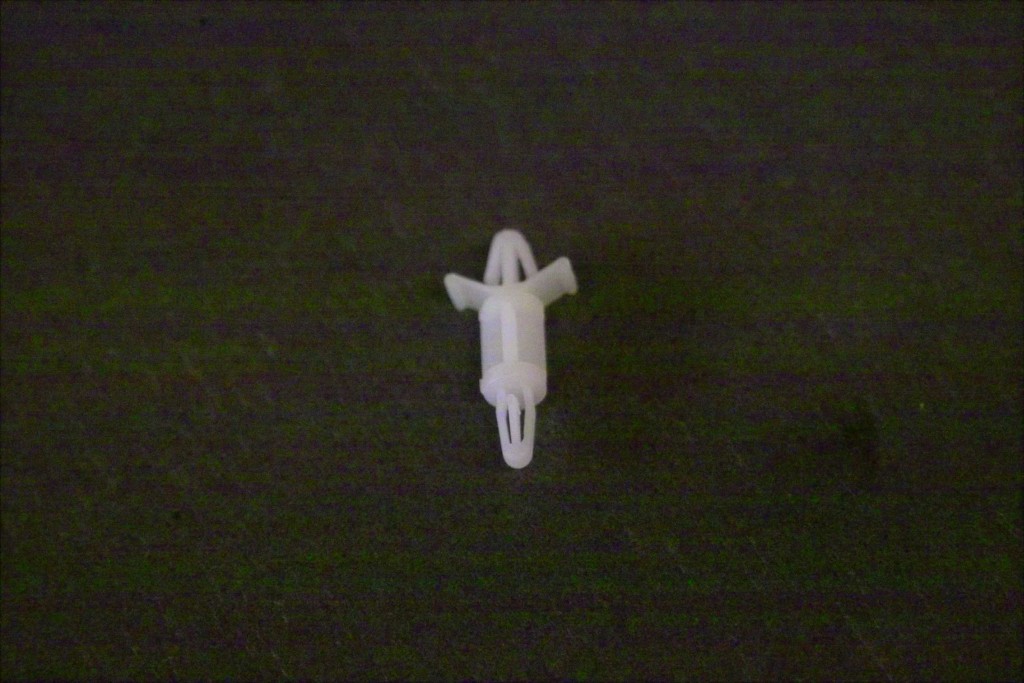

10 7310761 Kunststoffhalter Hauptplatine 6

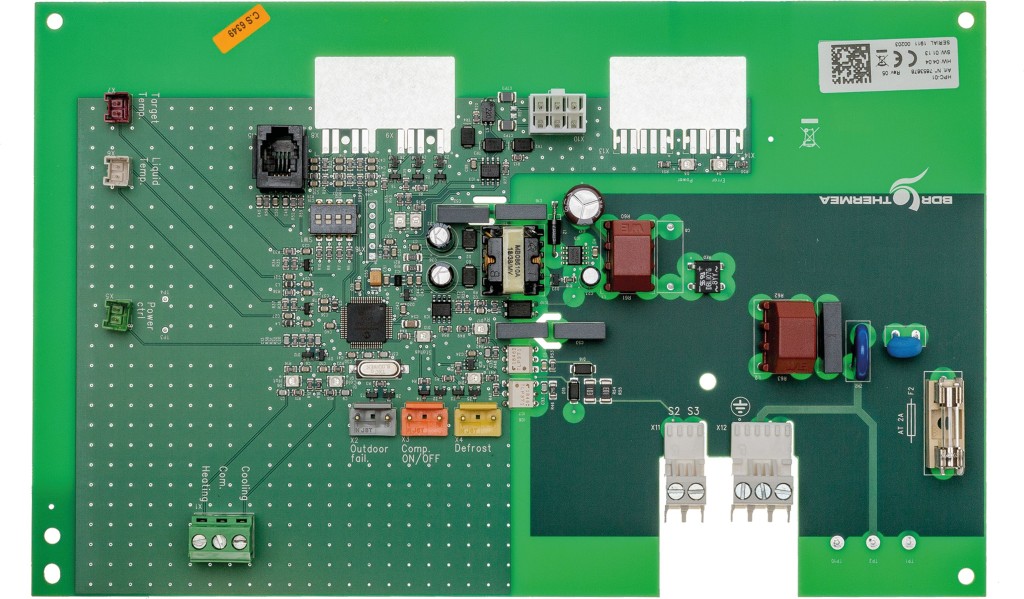

11 7710134 Schnittstellenkarte HPC-01 Regelungsbauteile 71
14 7658316 Stecker 2-pol orange 9

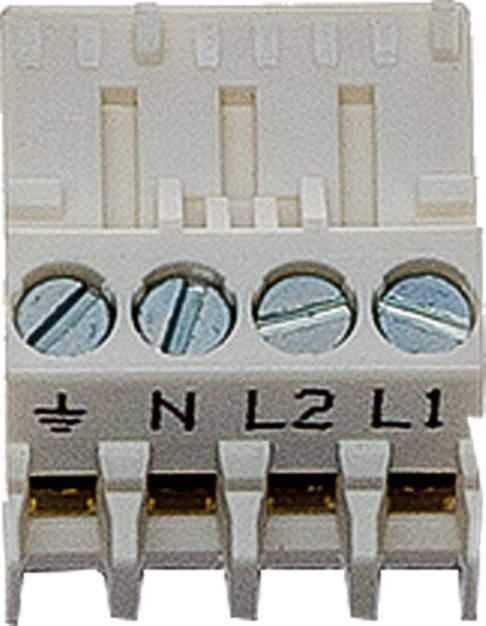

15 7714296 Stecker 4-poliger 3-Wege-Ventil Regelungsbauteile 9

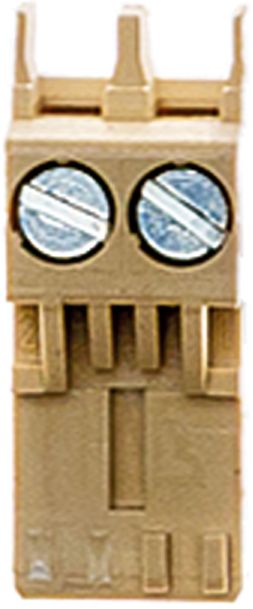

16 7715058 Stecker 2 pol Regelungsbauteile 11

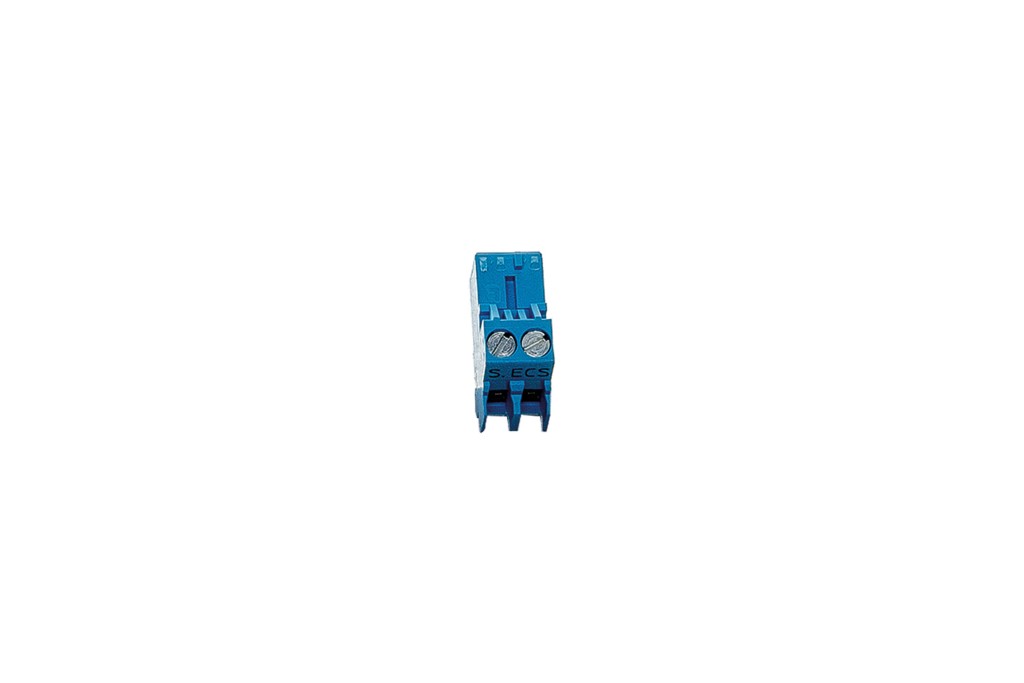

17 7700398 Stecker 2 polig für Speicherfühler Regelungsbauteile 9
18 7708511 Temperaturfühler Vor-/ Rücklauf Verrohrungsbauteile 17
19 7310948 Aussenfühler IWR AF 60 Regelungsbauteile 18
20 7715059 Grundplatte Regelungsbox Regelungsbauteile 19
21 7715060 Schaltfeldabdeckung Regelungsbauteile 19
35 7310762 Kunststoffhalter Schnittstellenkarte 6
36 7710200 Tülle Regelungsbauteile 10

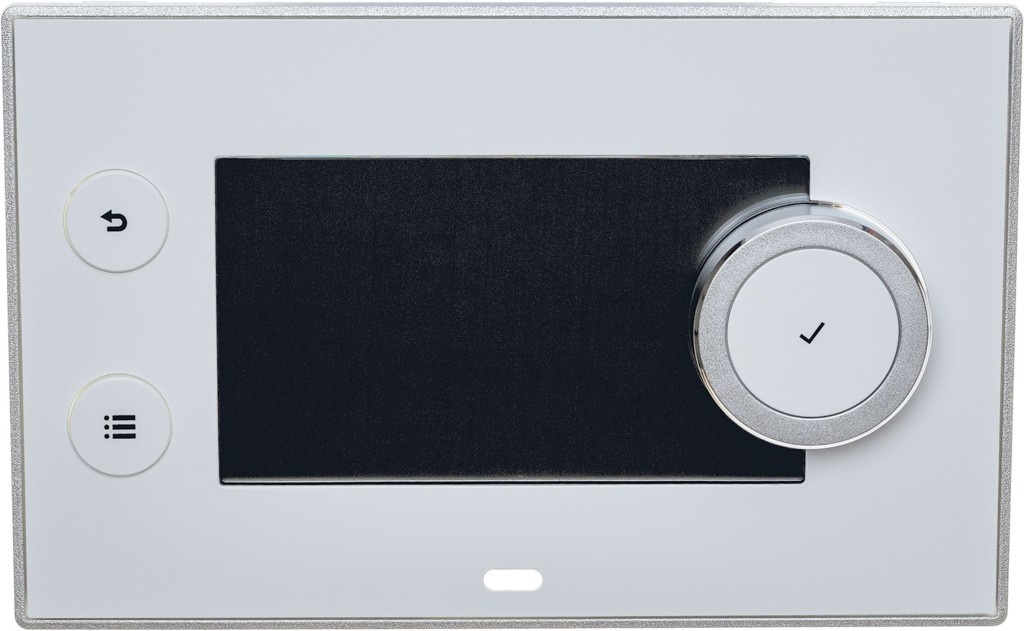

37 7710216 Bedienteil IWR Alpha HMI IWR Alpha Verkleidung 60

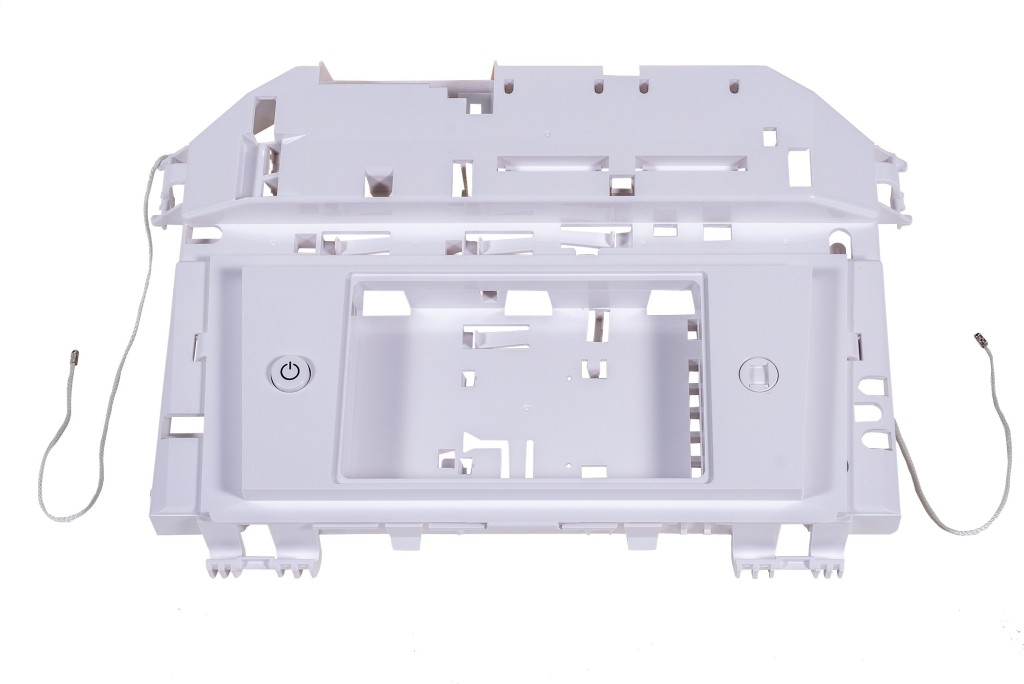

38 7715061 Bedienteilhalter für IWR Alpha Regelungsbauteile 27
39 7700450 Halterseile Bedienteil Regelungsbauteile 12
40 7710197 Stecker, 2-polig Schnittstellenkarte Regelungsbauteile 9
41 7710199 Stecker, 3-polig Schnittstellenkarte Regelungsbauteile 9
1 7715062 Netzleitung Hauptplatine Regelungsbauteile 14

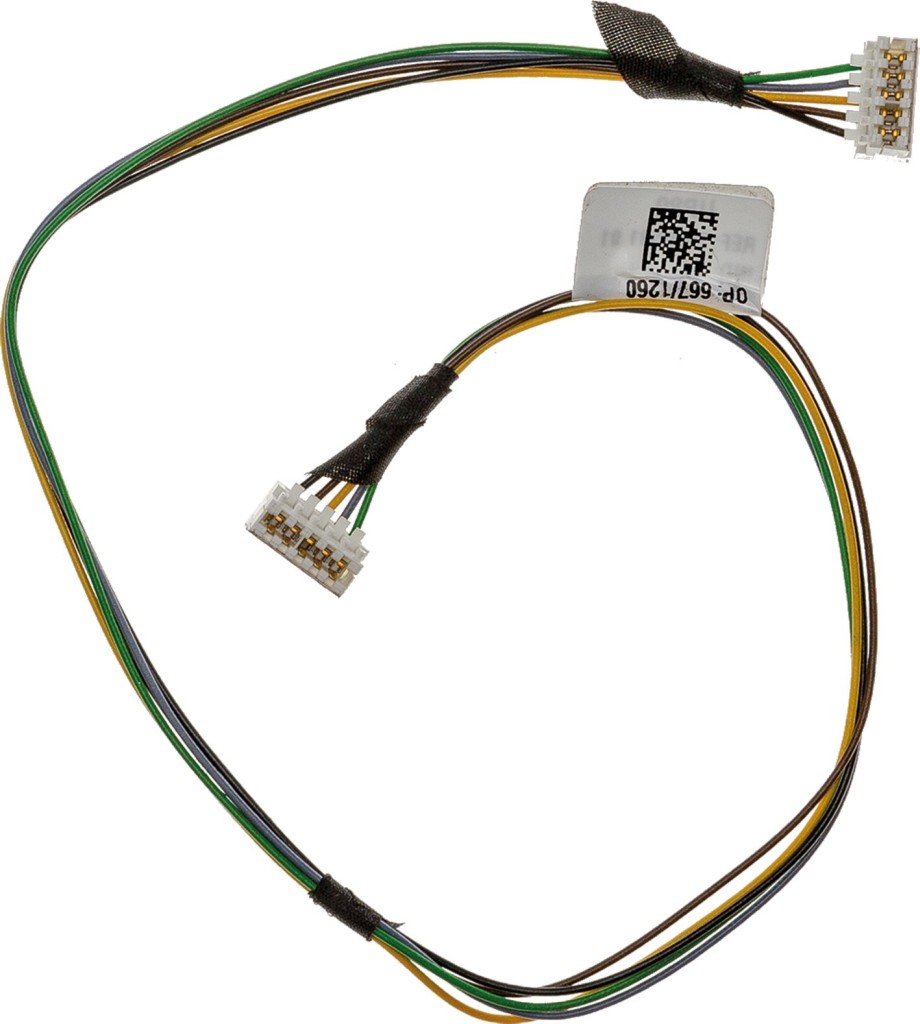

2 7715063 Busleitung Bedienteil - Hauptplatine Regelungsbauteile 13

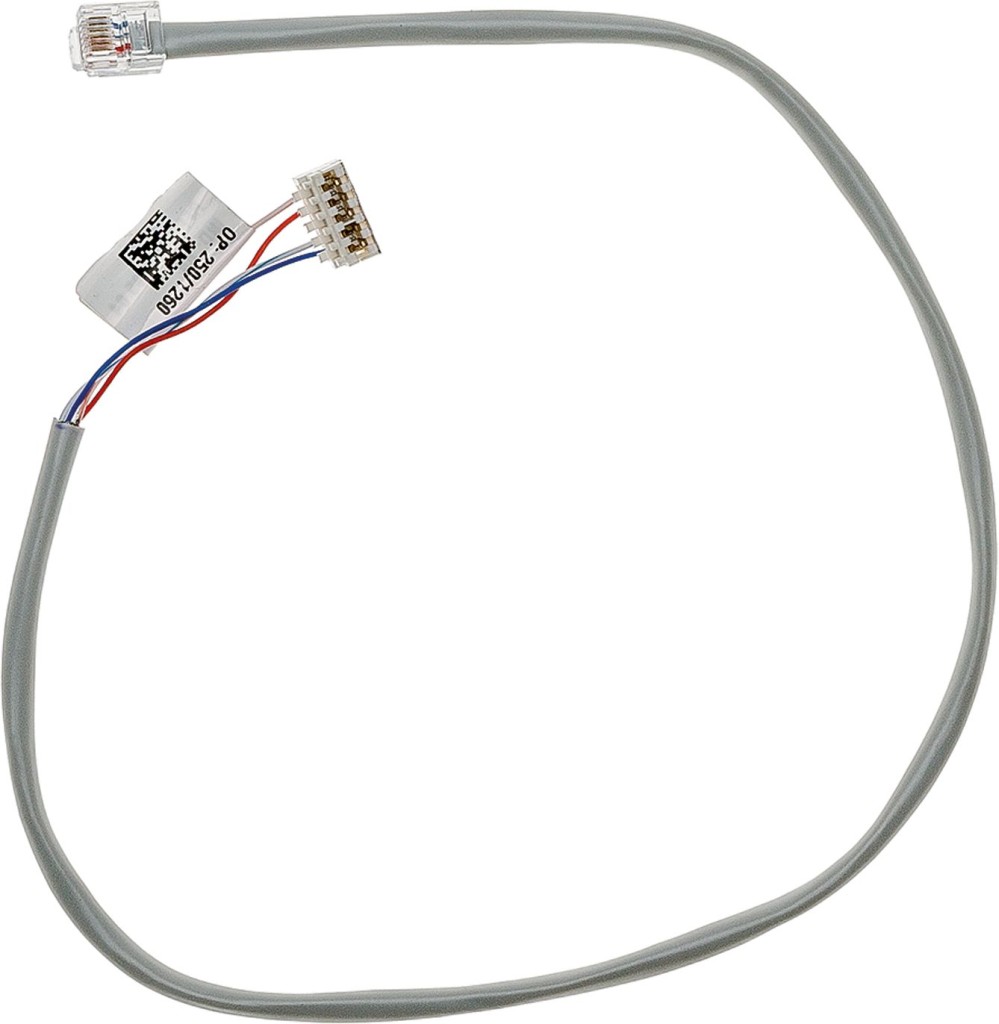

3 7715064 Leitung Service Anschluß Regelungsbauteile 19

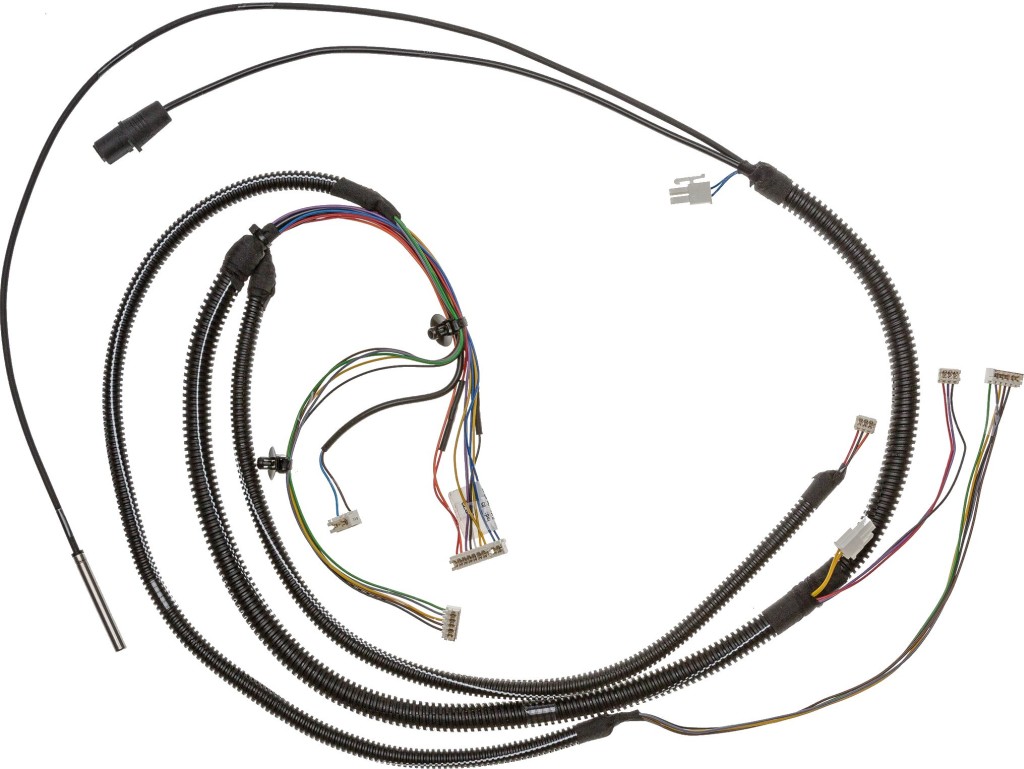

4 7715065 Kabelbaum Fühler Regelungsbauteile 21
5 7715066 Leitung S2 - S3 Regelungsbauteile 11

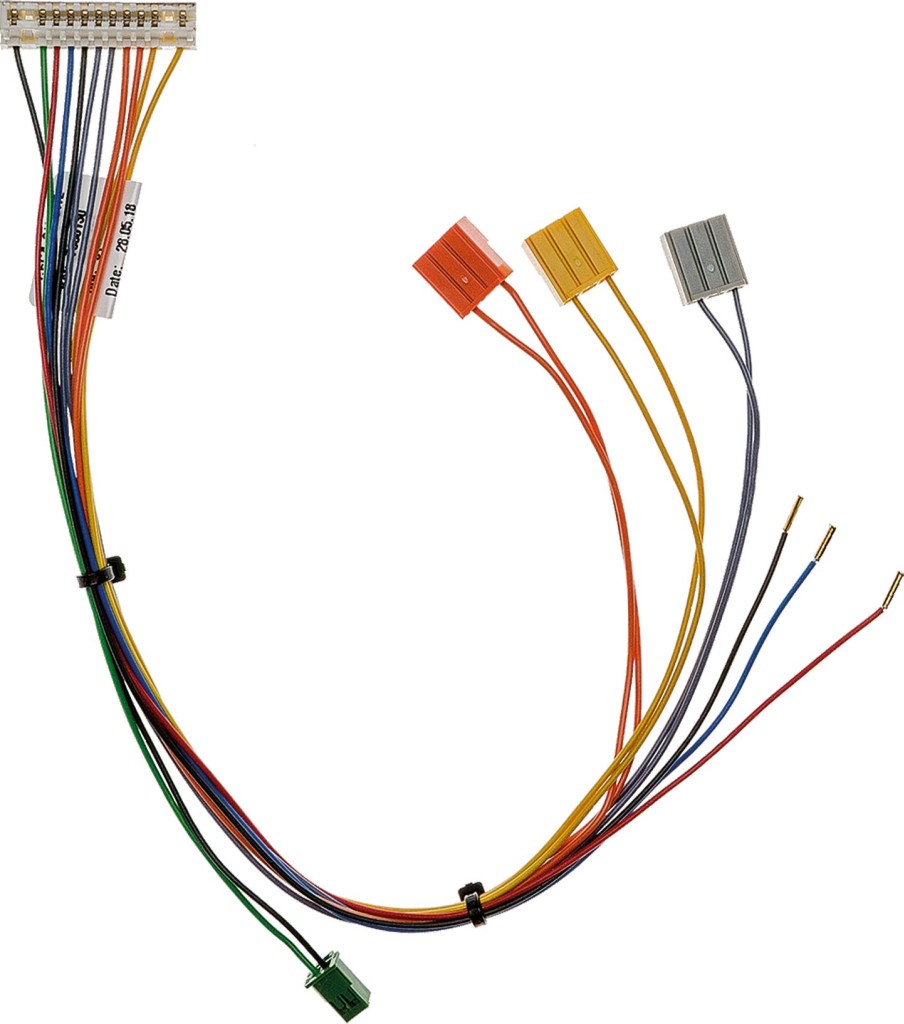

6 7715067 Kabelbaum EHC-HPC Regelungsbauteile 15

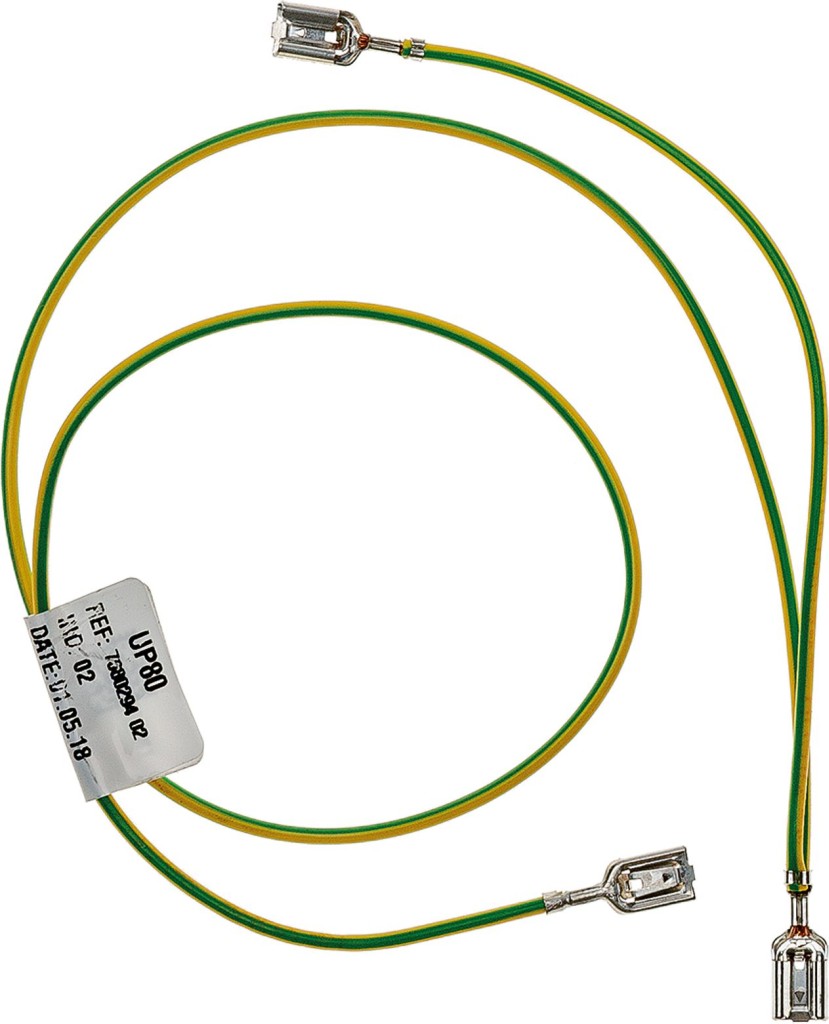

7 7715068 Erdungsleitung Regelungsbauteile 16

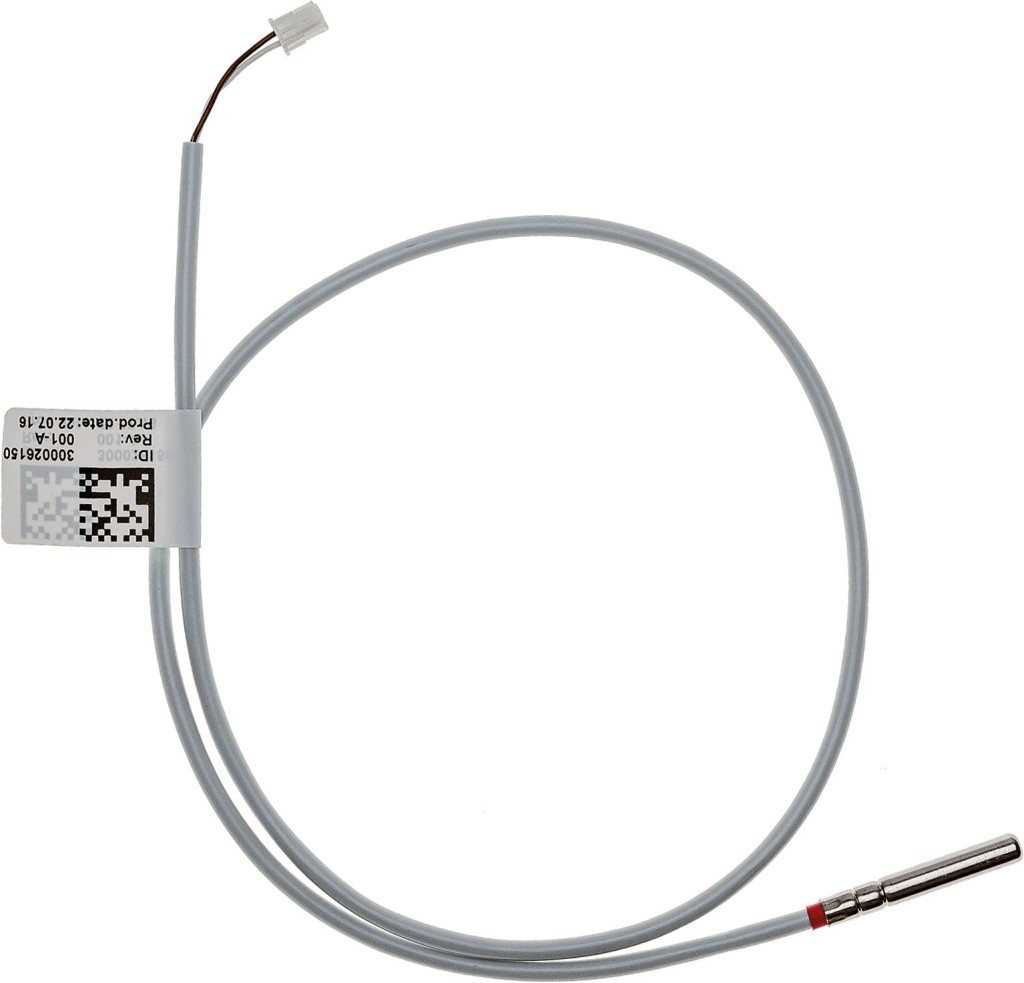

8 7715069 Temperaturfühler Flüssigkeit Schnittstellenkarte HPC Regelungsbauteile 23

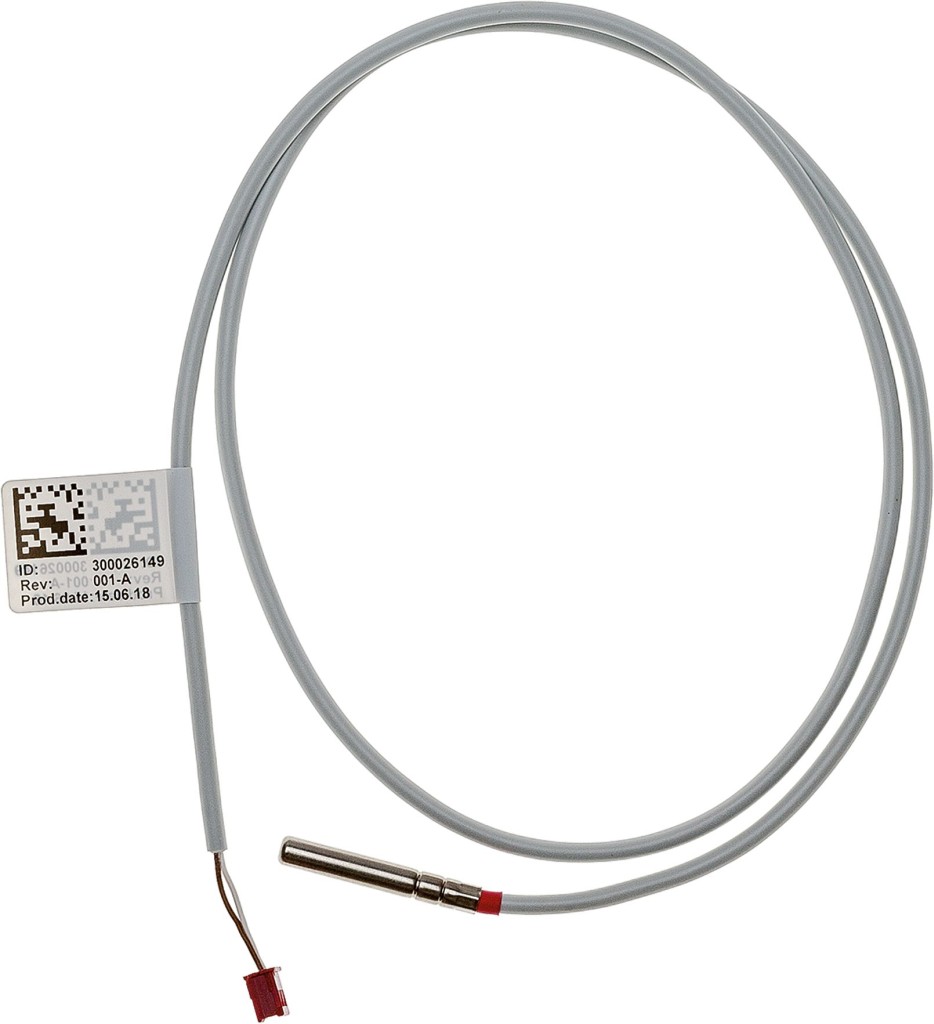

9 7715070 Temperaturfühler Vorlauf Schnittstellenkarte HPC Regelungsbauteile 23

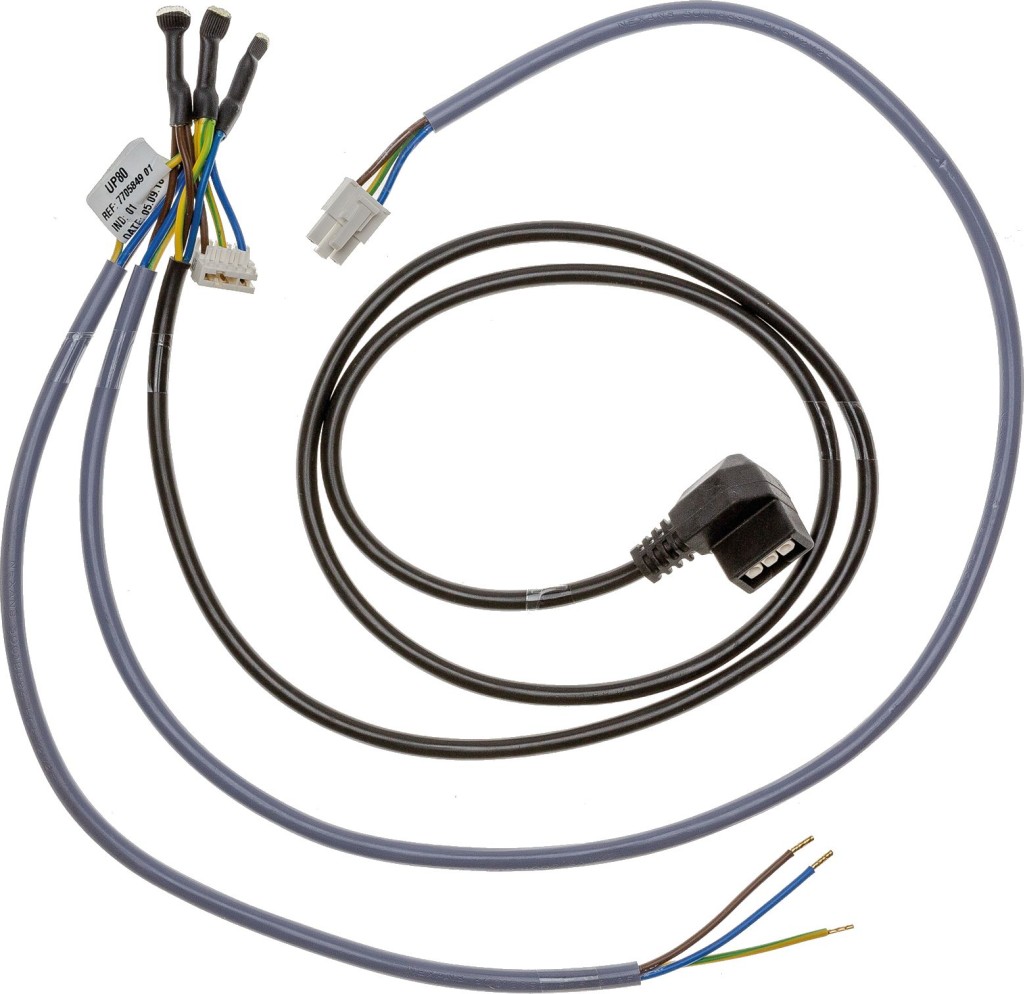

10 7715071 Kabelbaum 230 V Regelungsbauteile 18
11 7715072 Netzleitung Systempumpe Regelungsbauteile 14
12 7710183 Netzleitung Elektro Zusatzheizung Regelungsbauteile 20
1 7710244 Speicher 40 Liter Verrohrungsbauteile 76

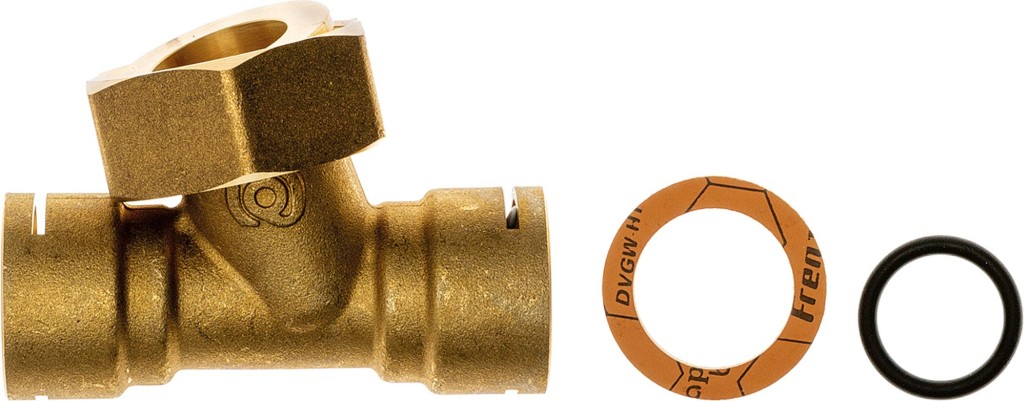

2 7710257 T-Stück Rücklauf/ Vorlauf Verrohrungsbauteile 19
3 7710256 T-Stück Sicherheitsventil/ MAG Verrohrungsbauteile 14
4 7683641 Sicherheitsventil, 3,5 bar Verrohrungsbauteile 18

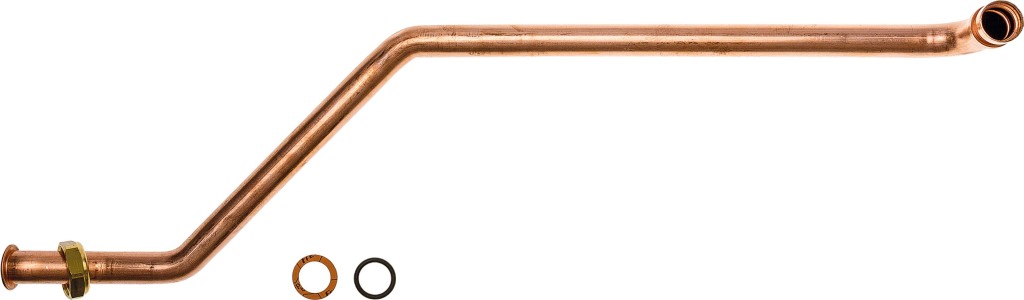

5 7710186 Heizungsvorlaufrohr, Speicher Verrohrungsbauteile 20

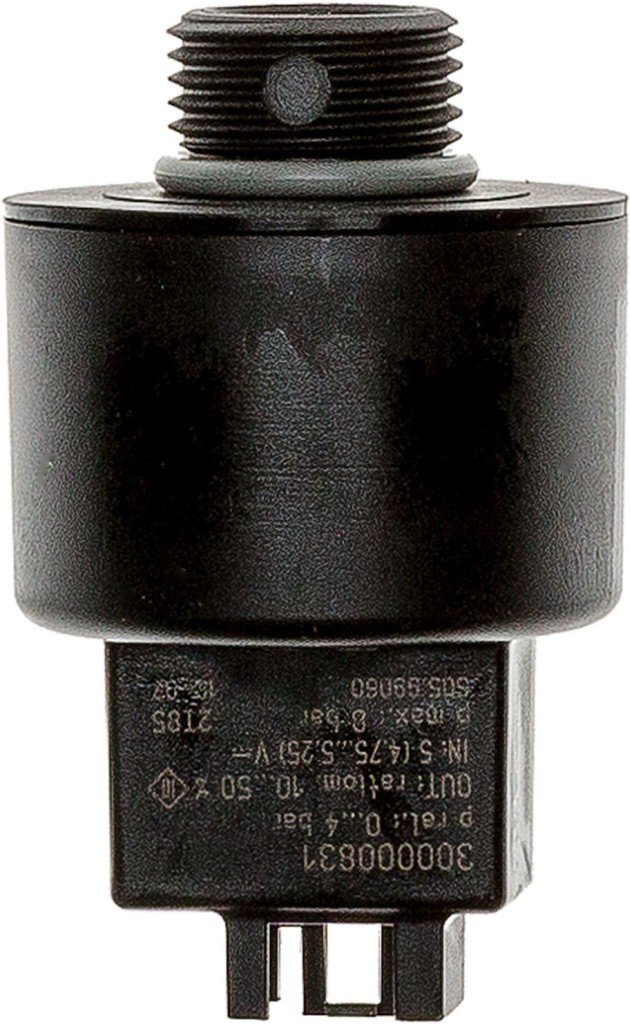

6 7710232 Drucksensor Verrohrungsbauteile 17

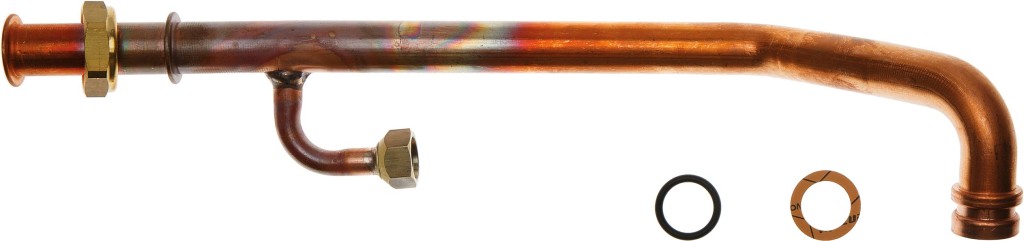

7 7710185 Heizungsrücklaufrohr Verrohrungsbauteile 20

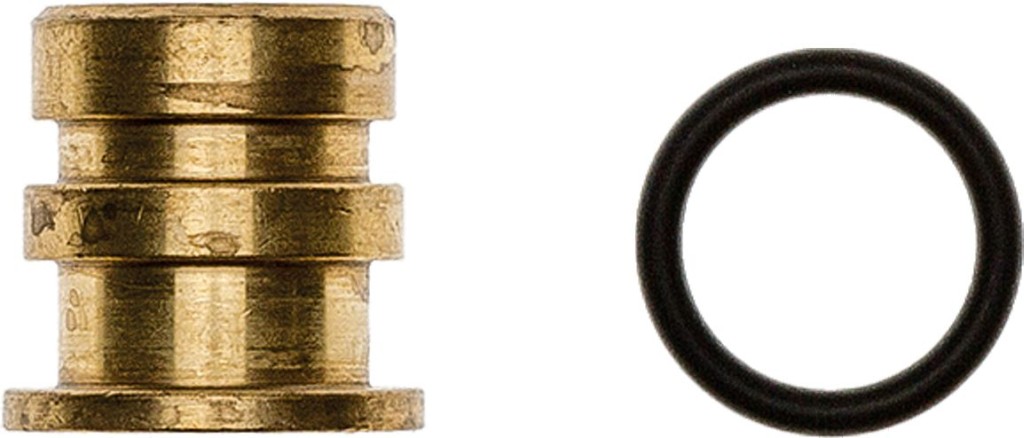

8 7710251 Stopfen Heizungsvorlaufrohr Verrohrungsbauteile 12
9 7710258 Schlauch, gerade DN 3/8" - 1/2" 13
10 7710259 Membranausdehnungsgefäß Verrohrungsbauteile 31

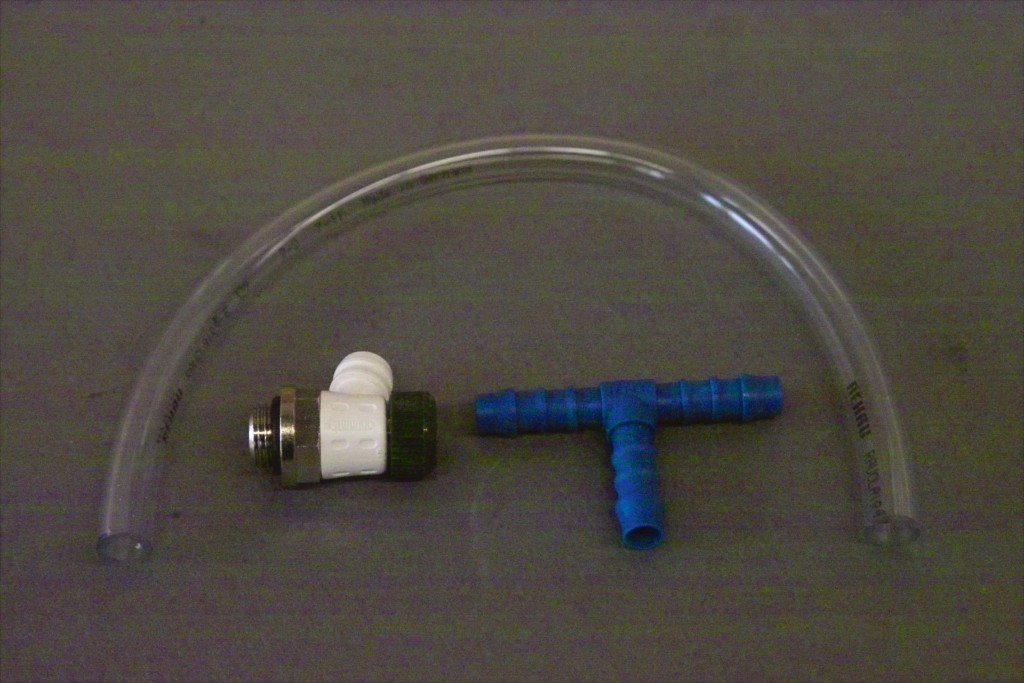

11 7310430 Entleerungsventil 1/4" Speicherbauteile 17

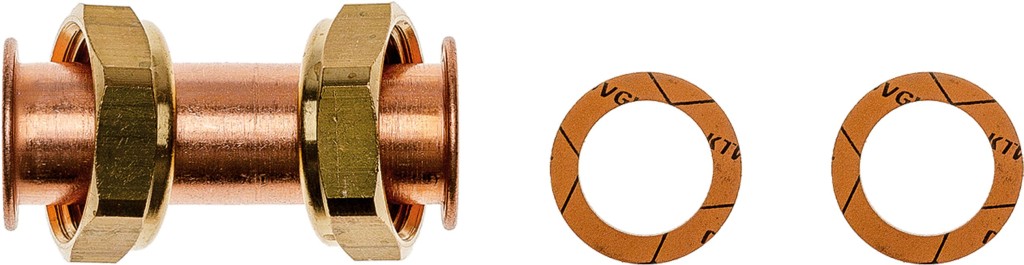

12 7710241 Heizungsvorlaufrohr Verrohrungsbauteile 15

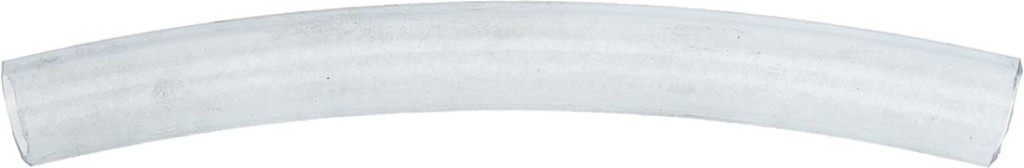

13 7683642 Ablaufrohr Sicherheitsventil Verrohrungsbauteile 11

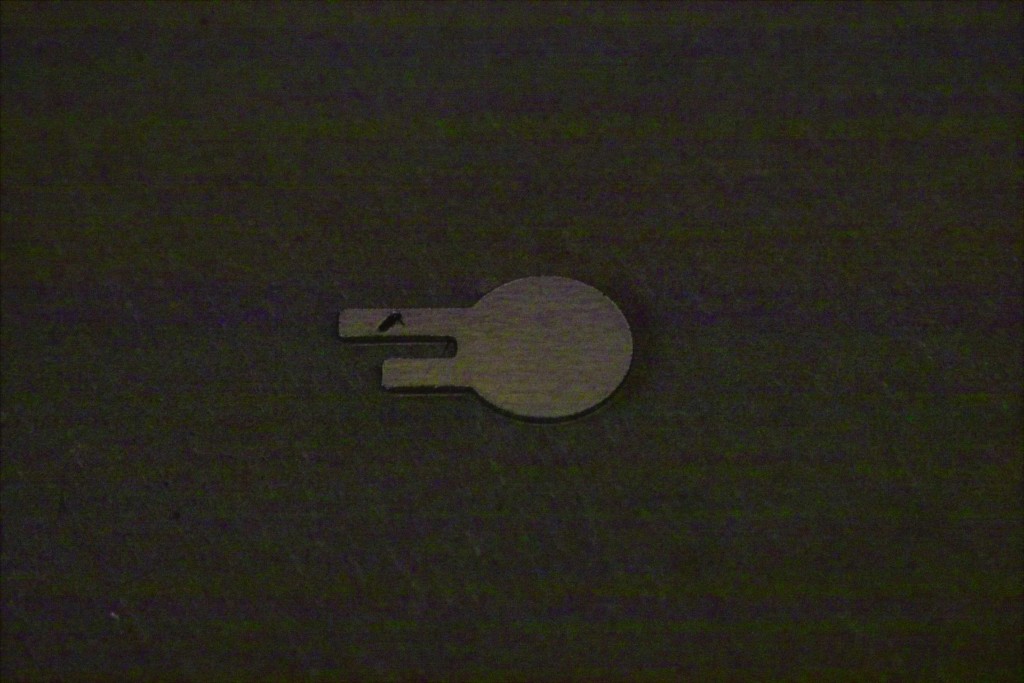

14 7310803 Klammer für Tauchhülse (STB) 6
15 7710171 Systempumpe Yonos Para RS15/7 Verrohrungsbauteile 57

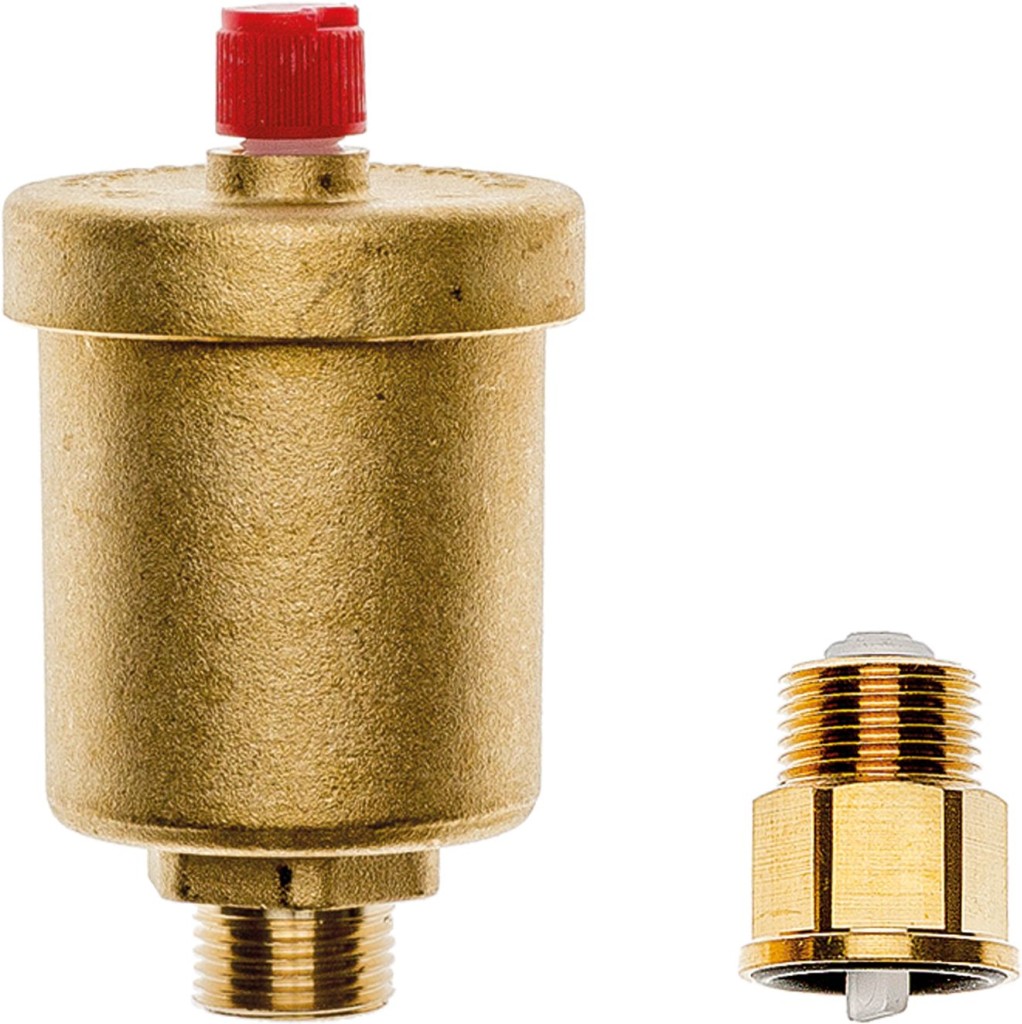

16 7710218 Schnellentlüfter Verrohrungsbauteile 14
17 7710182 Plattenwärmetauscherrohr, Speicher Verrohrungsbauteile 28

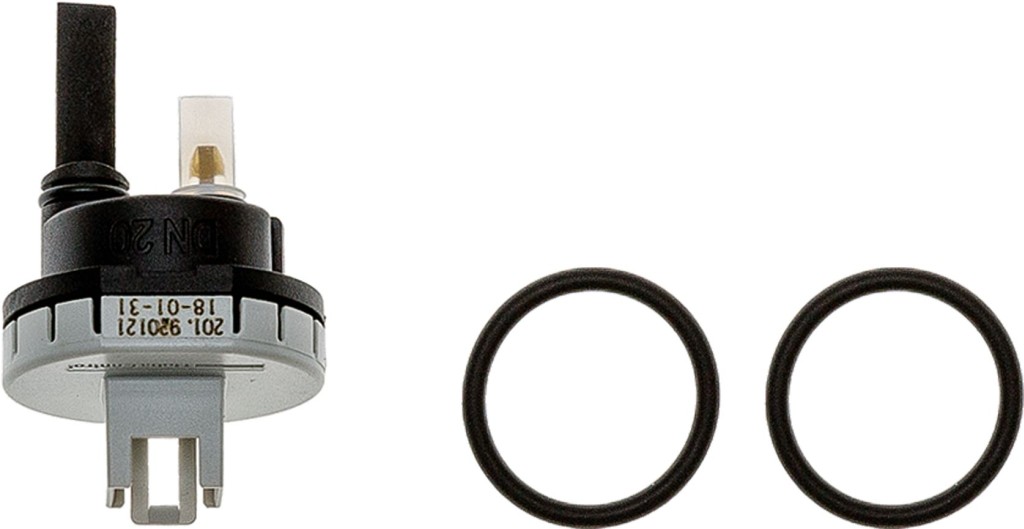

18 7710260 Huba Durchflusssensor Verrohrungsbauteile 22
19 7710255 Druckfeder Durchflusssensor Verrohrungsbauteile 12
20 7710252 Mutter Durchflusssensor Verrohrungsbauteile 15

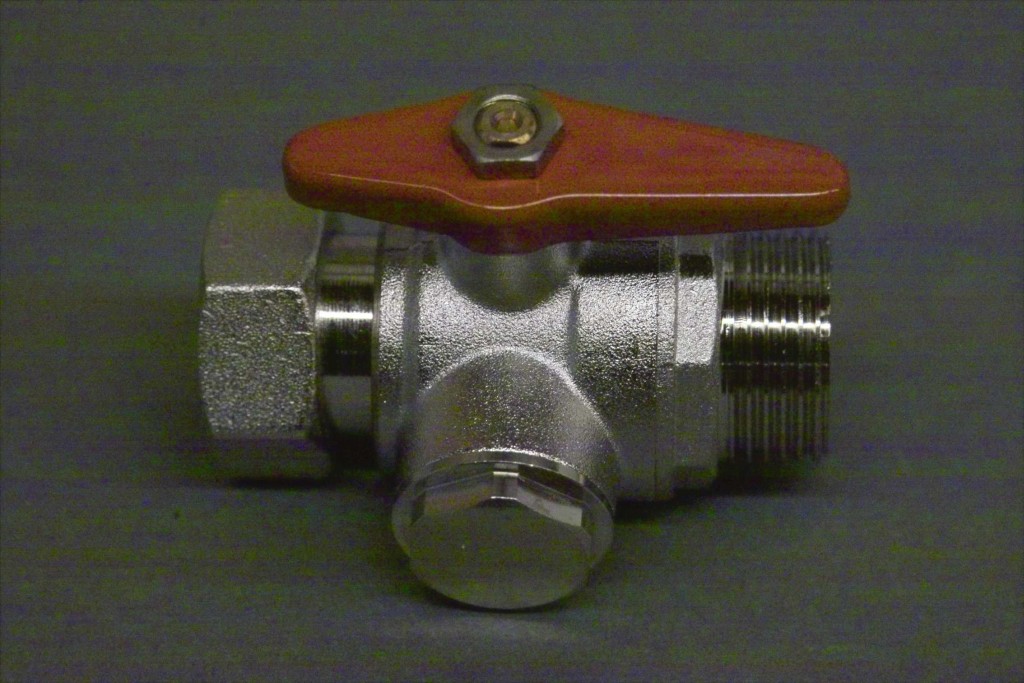

21 7310855 RL Kugelhahn mit Filter mit 1"x1" 31

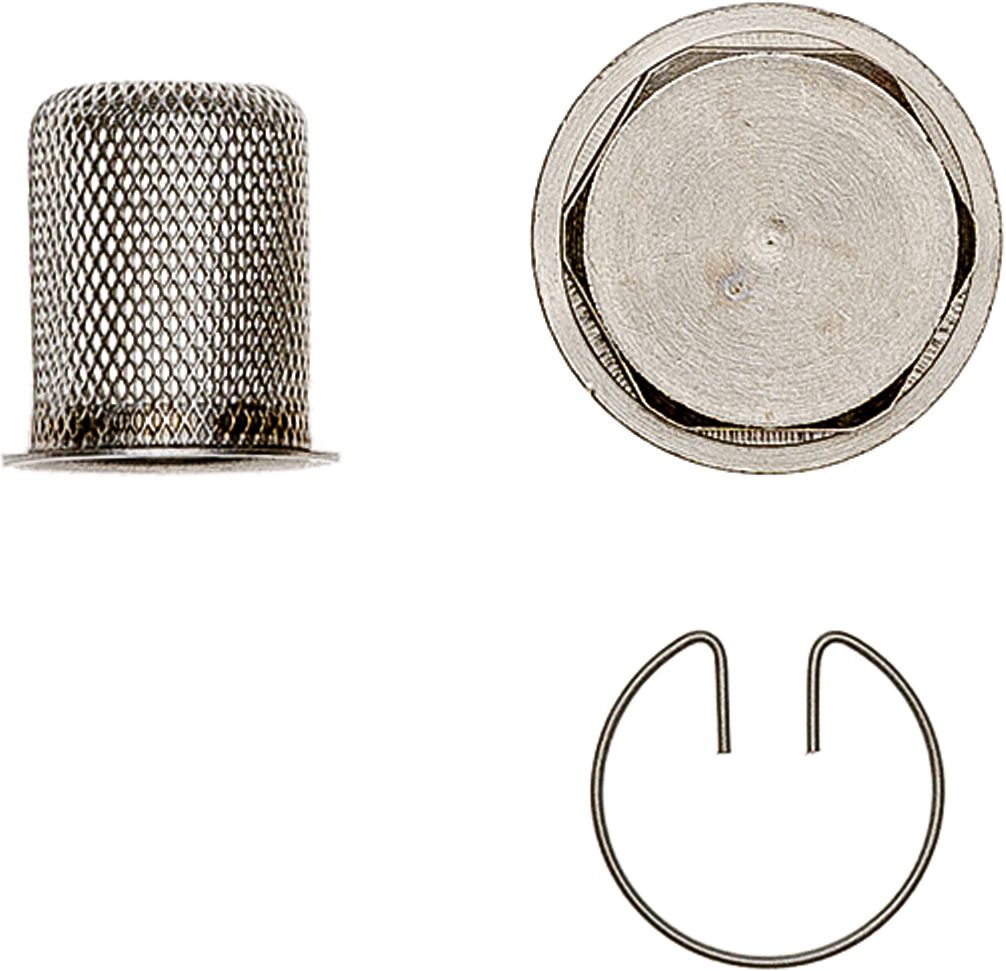

22 7708502 Filterset mit Halteklammern für 1"-Ventil Verrohrungsbauteile 16

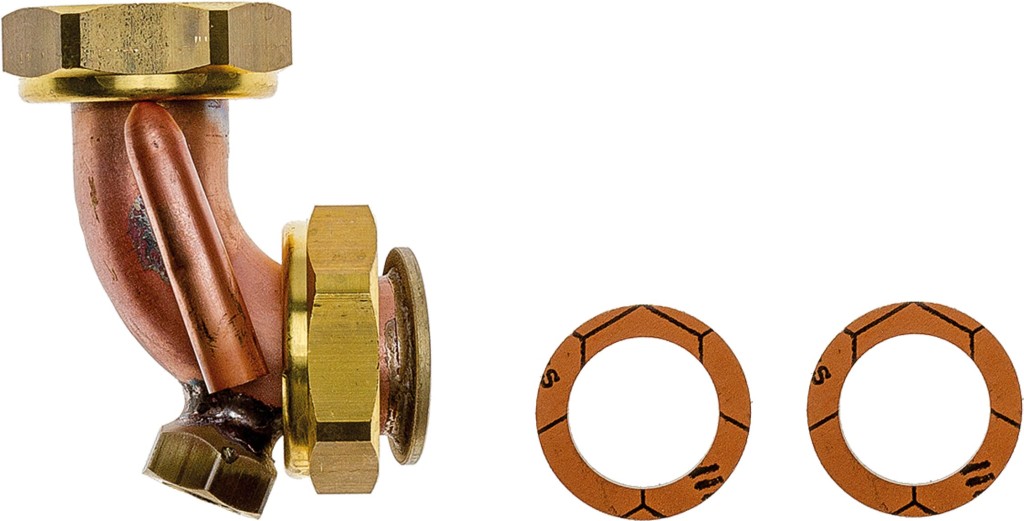

23 7710181 Anschlußwinkel für KSP Verrohrungsbauteile 19

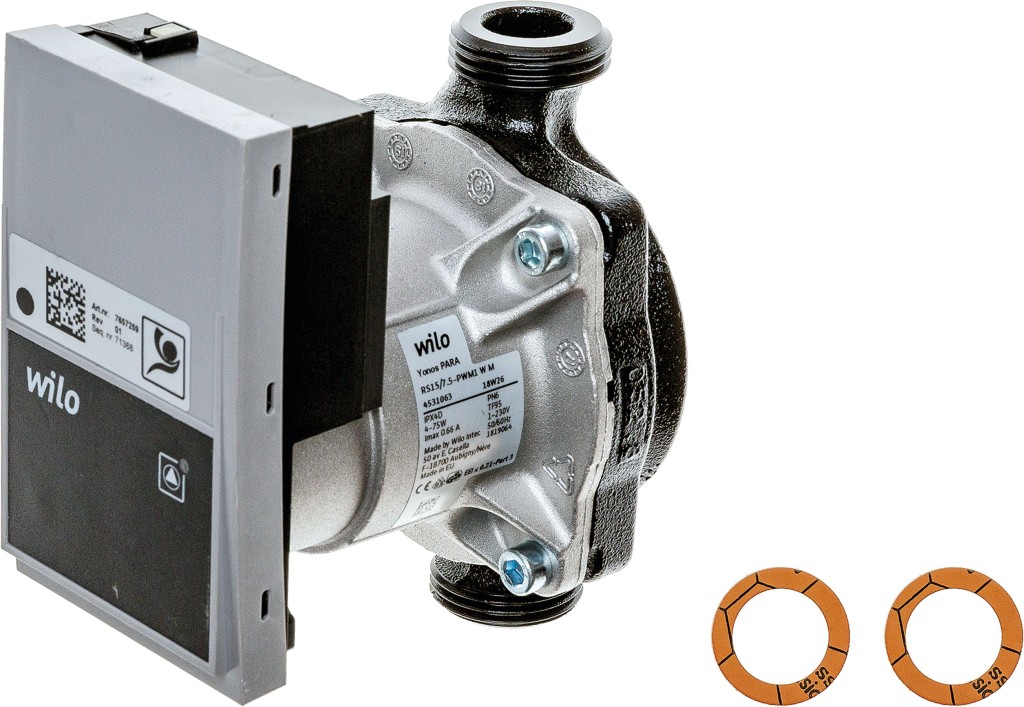

24 7710169 Pumpe Kondensator Yonos Para RS15/7.5 PWM 130 Verrohrungsbauteile 55

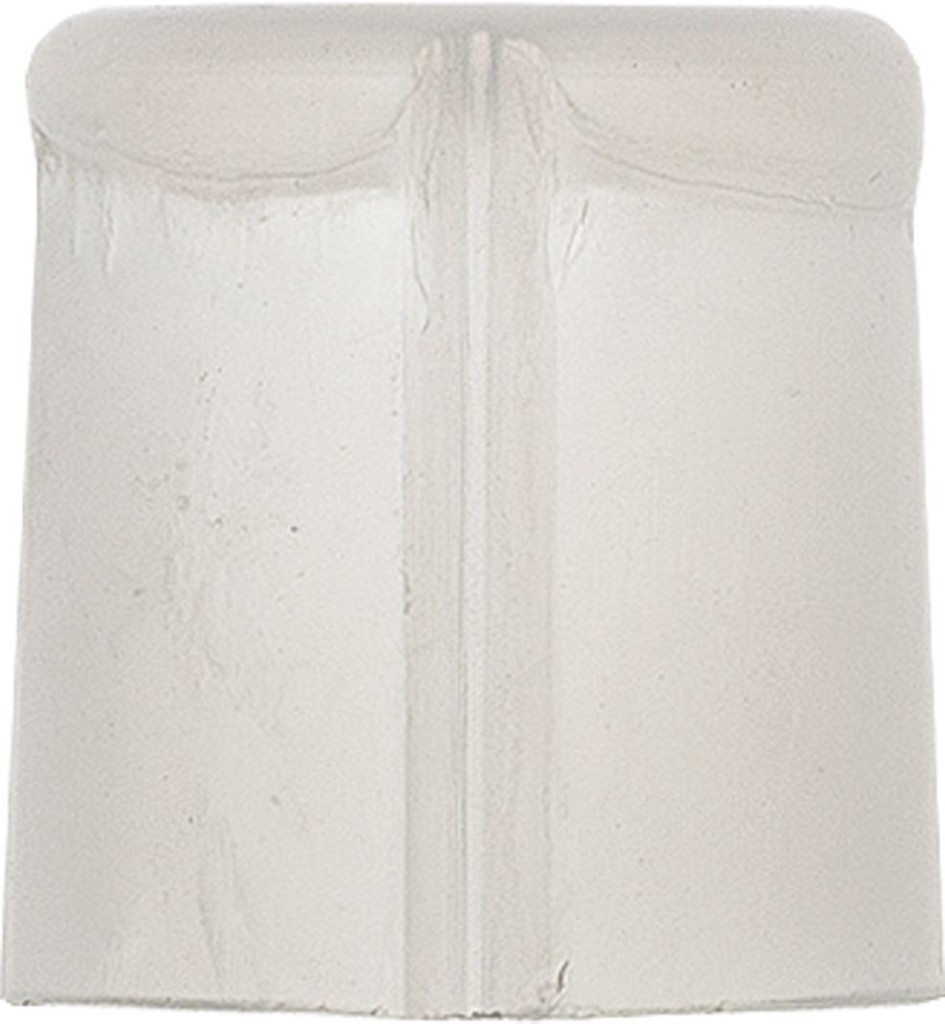

25 7708499 Abdeckung Drucksensor Verrohrungsbauteile 10
26 7310793 Klammer Vorlauf 6
27 7668812 Klammer Sicherheitsventil Rohrbauteile Kessel 10
28 7710254 Klammer für Rohrdurchführung Verrohrungsbauteile 10
29 7710219 Dichtung 38 x 27 x 2 Verrohrungsbauteile 9

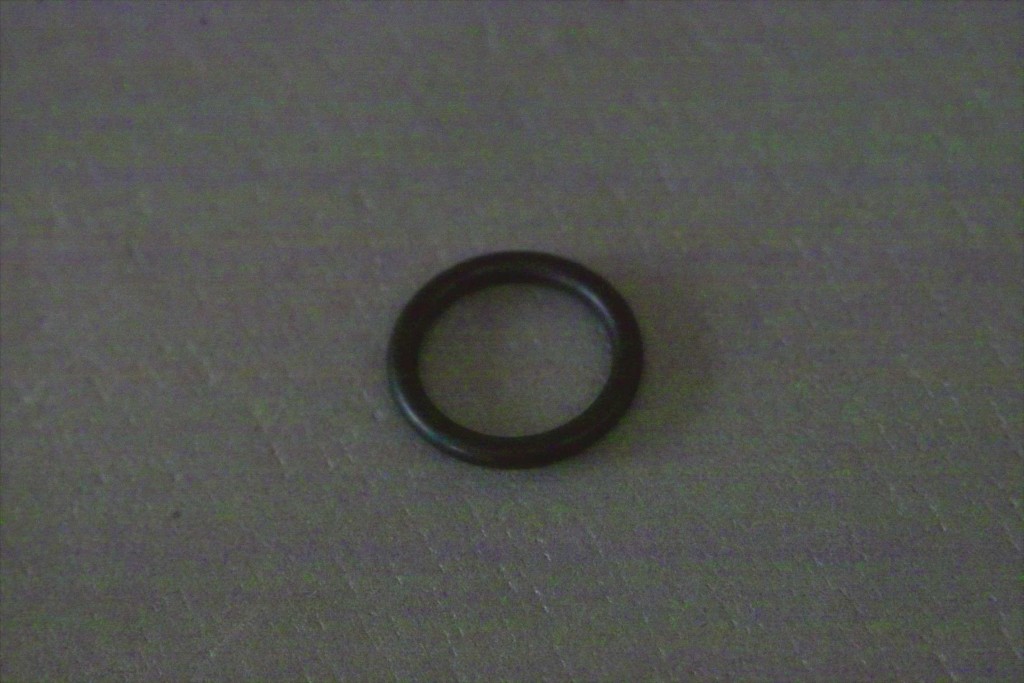

30 7310904 O-Ring 21 x 3,5 6

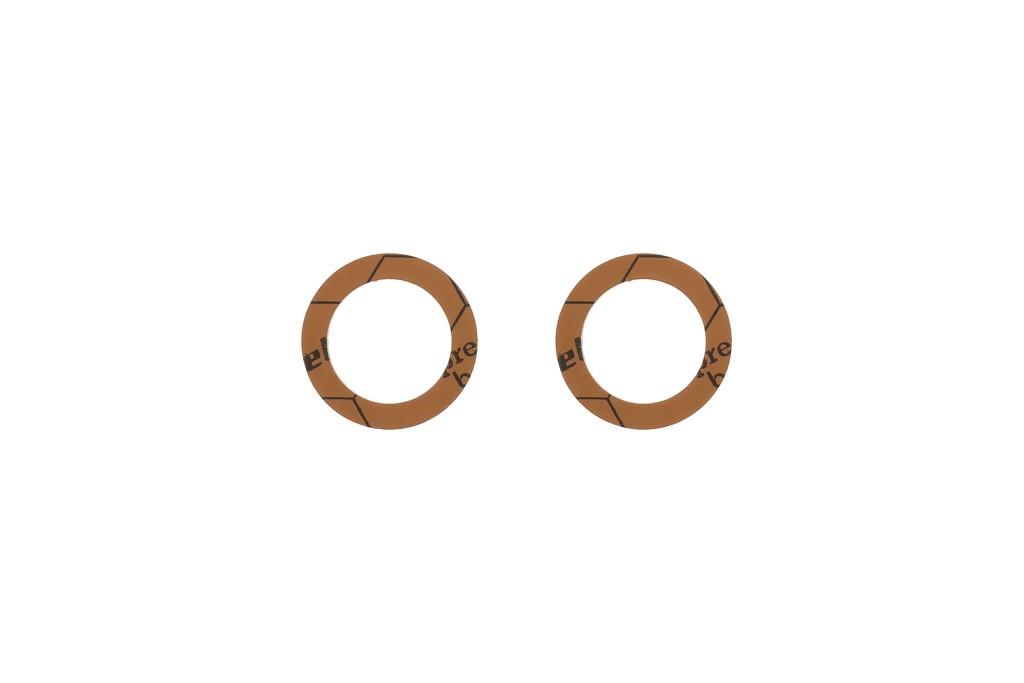

31 7643088 Flachdichtung 30x21x2 1" Speicherbauteile 11

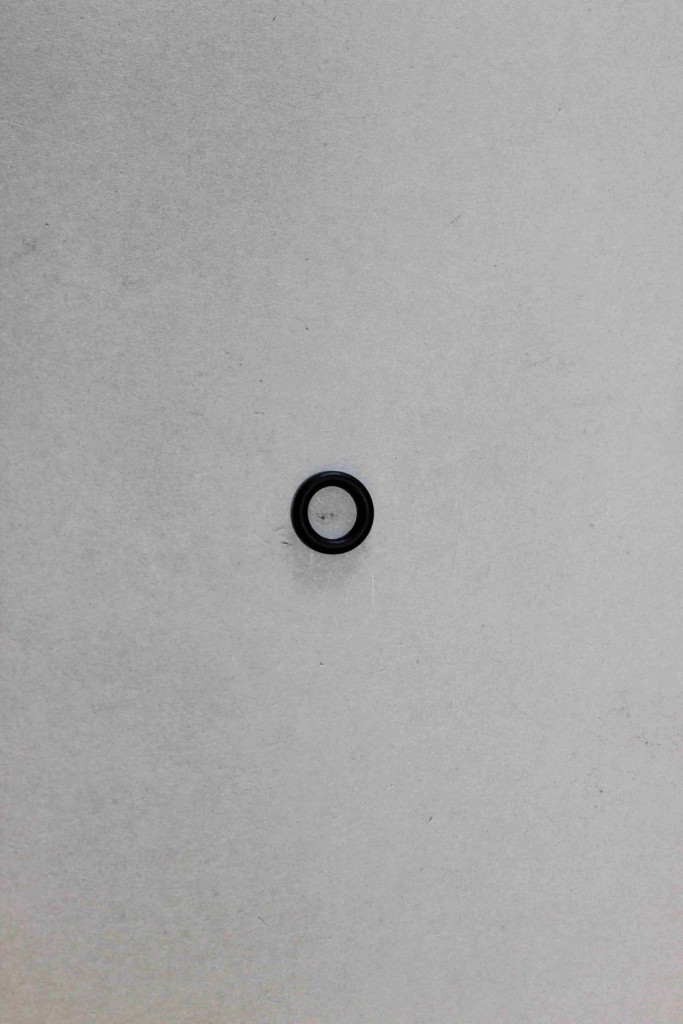

32 7310903 O-Ring 9,19 x 2,62 6
33 7710245 Rohrdurchführung Heizung Verrohrungsbauteile 9
34 7310856 Schlauchschelle 6

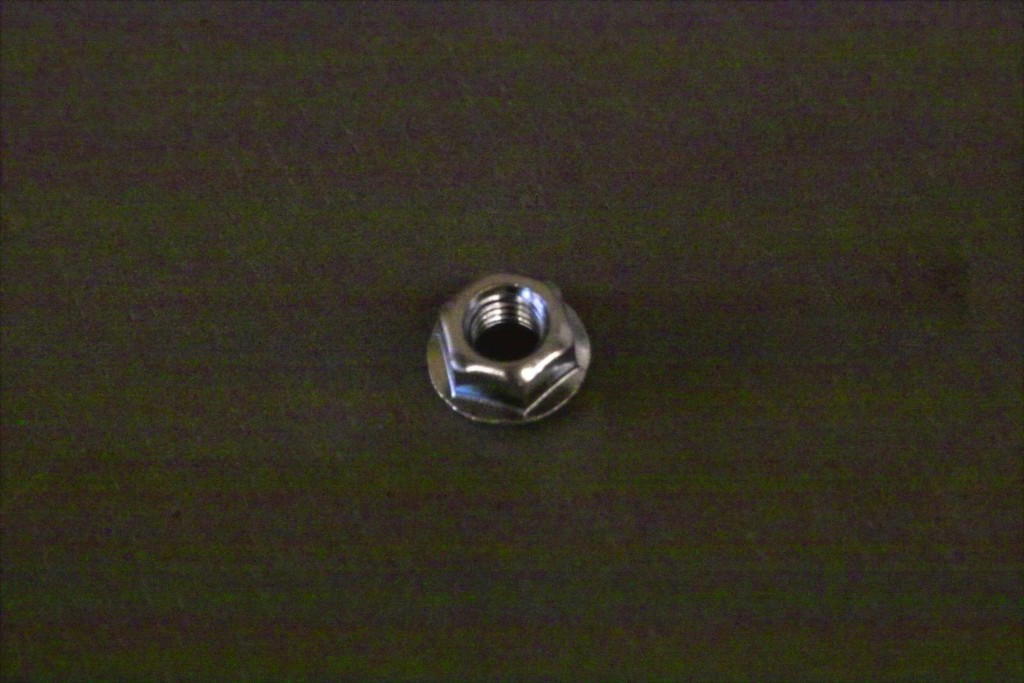

35 7310952 Sicherunsmutter M8 6
36 7700449 Befestigung MAG Verrohrungsbauteile 9
37 7310837 Klammer für MAG Schlauch 8

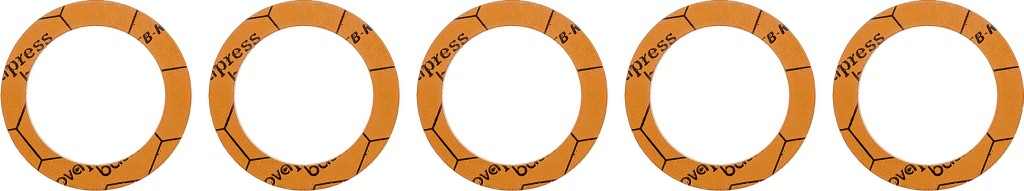

38 7710220 Dichtung 44x32x2 Verrohrungsbauteile 10

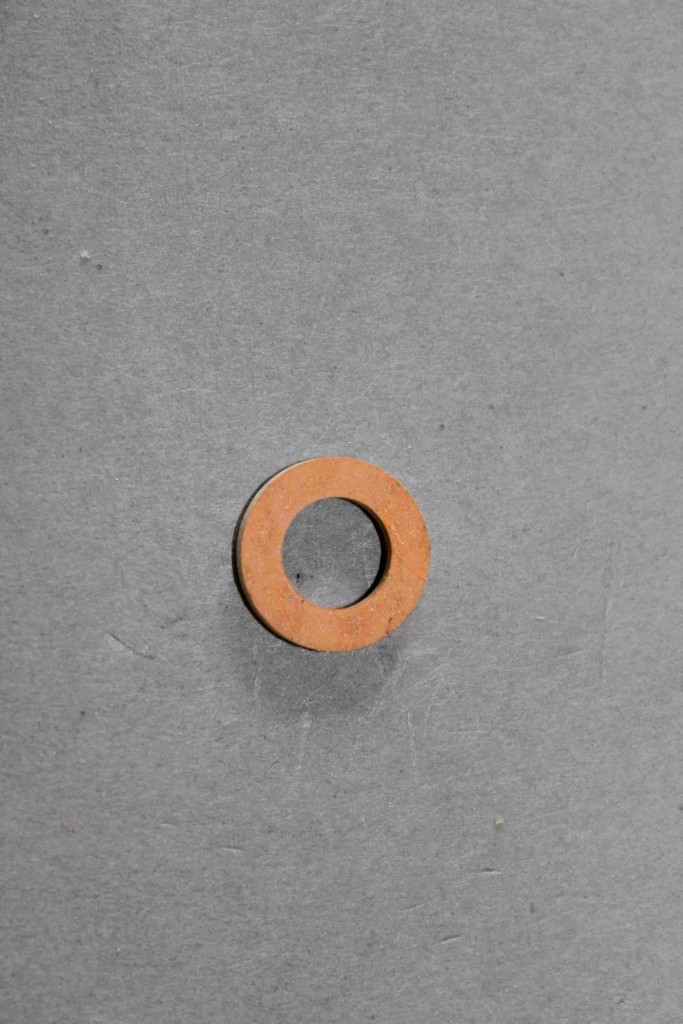

39 7310900 Flachdichtung Ø 14x8x2 6
40 7710201 Pumpenisolierung Verrohrungsbauteile 17

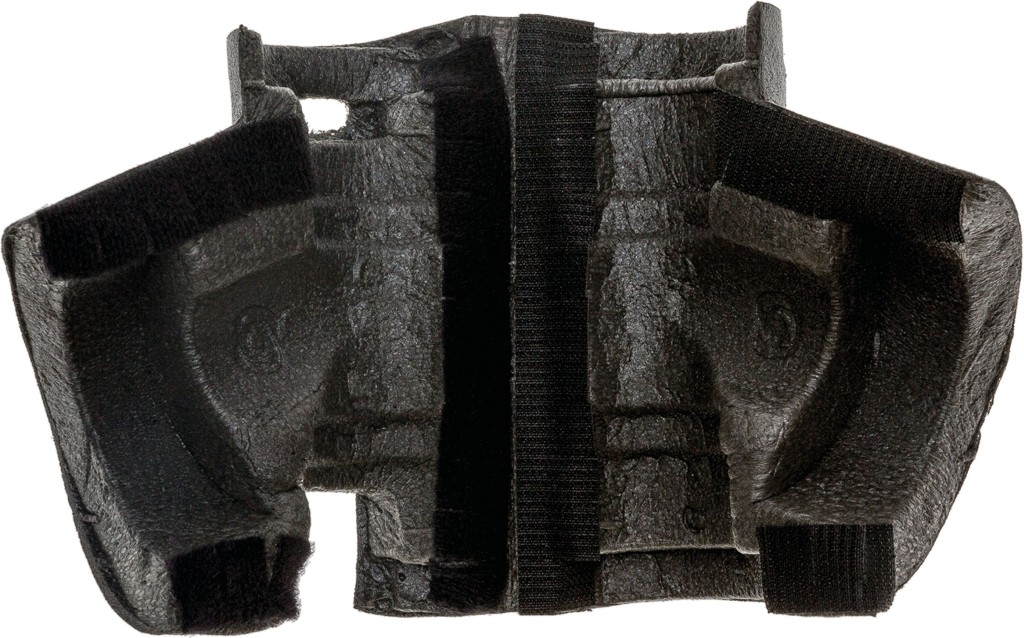

41 7710265 Isolierung für T-Stück Verrohrungsbauteile 13
42 7710215 Schraubenbeutel Verrohrungsbauteile 22
43 7710226 Plattenwärmetauscher für 4-8 kW Verrohrungsbauteile 76
44 7710227 Plattenwärmetauscher für 11-16 kW Verrohrungsbauteile 77
45 7710228 Plattenwärmetauscher für 22-27 kW Verrohrungsbauteile 80
46 7710248 Rohrdurchführung 3/8" für 4-16 kW Verrohrungsbauteile 10

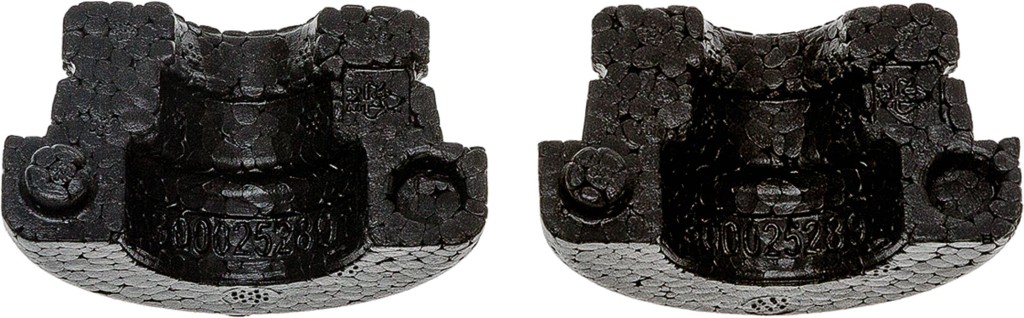

47 7710249 Rohrdurchführung 5/8" für 4-16 kW Verrohrungsbauteile 10
48 7710247 Rohrdurchführung 3/4" für 22-27 kW Verrohrungsbauteile 11

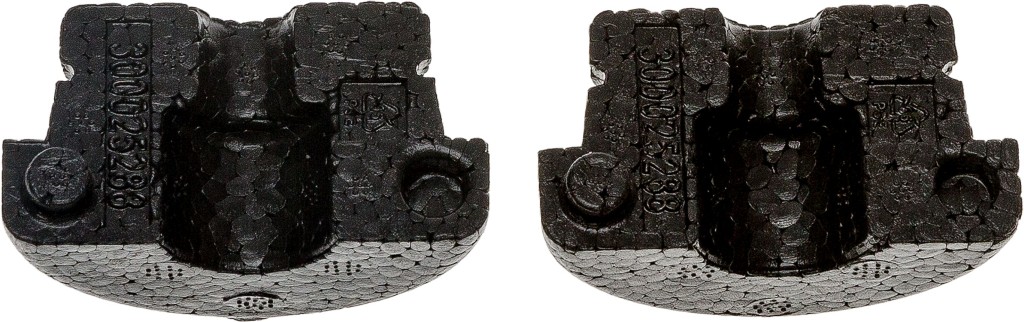

49 7710246 Rohrdurchführung 1/2" für 22-27 kW Verrohrungsbauteile 12

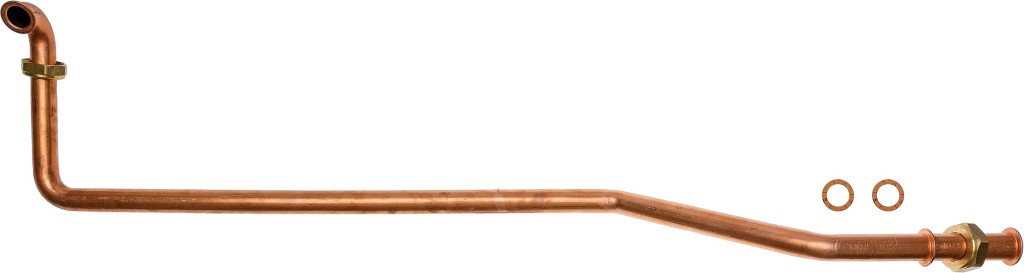

51 7710238 Vorlaufrohr Zusatzerzeuger Verrohrungsbauteile 24
52 7710239 Rücklaufrohr Zusatzerzeuger Verrohrungsbauteile 20

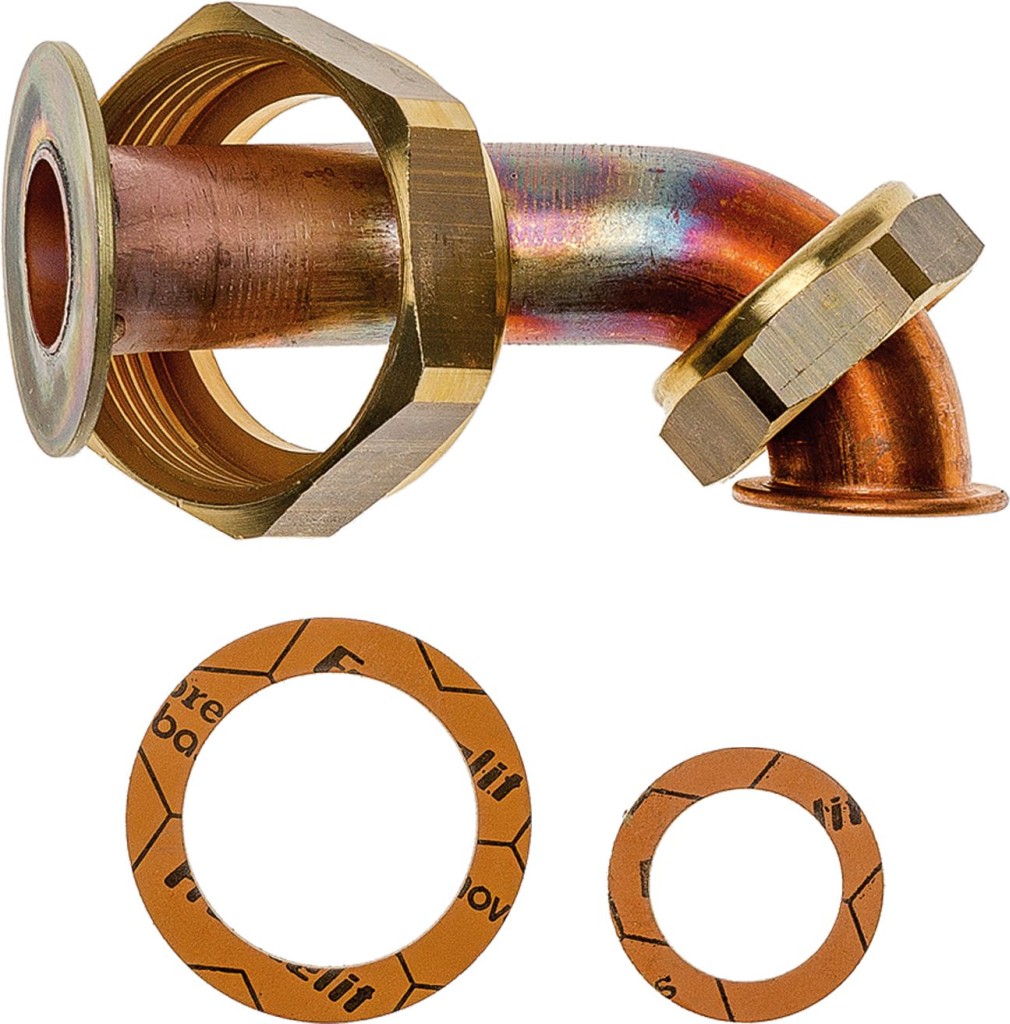

53 7710240 Anschlußwinkel am Speicher Verrohrungsbauteile 18
56 7710264 Adapter Kältemittel 22-27 kW Verrohrungsbauteile 17
57 7626123 Kabelhalter IWR IWR RMZ 6

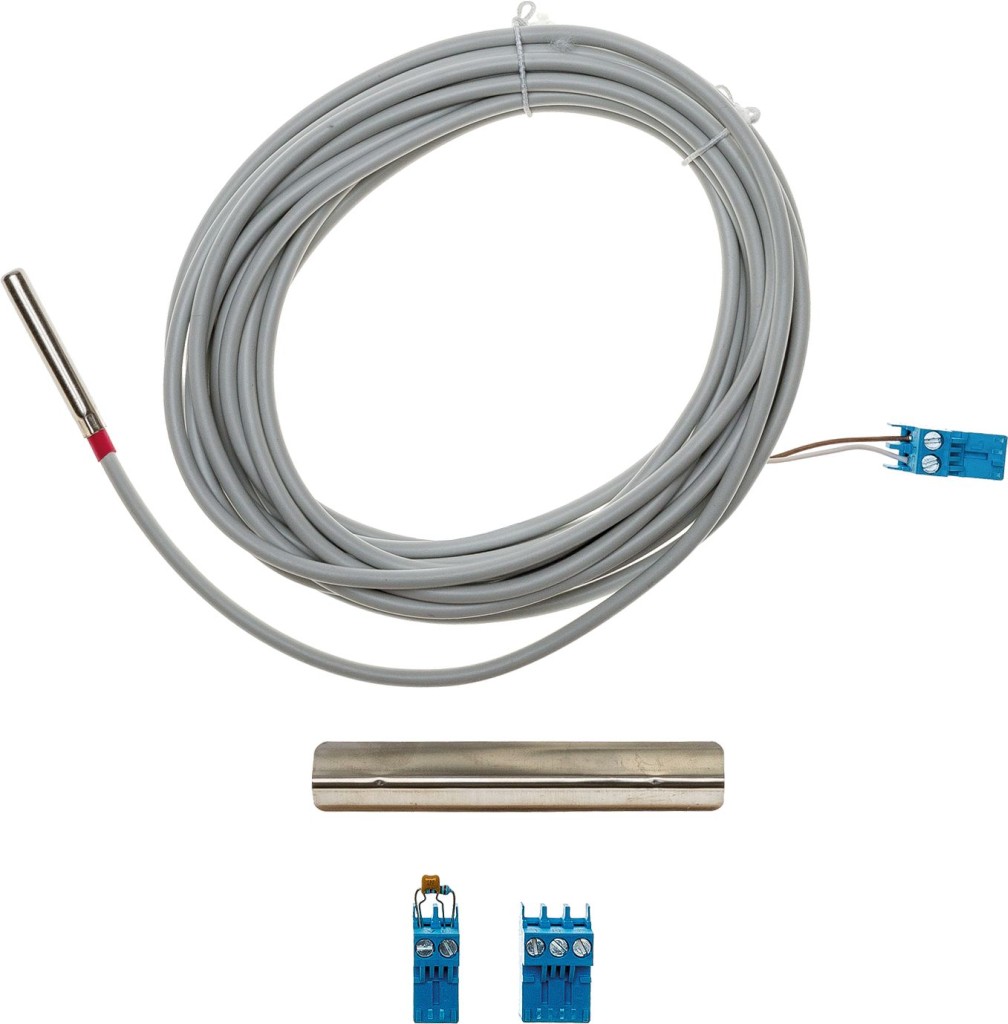

7719146 IWR TWF B Trinkwasserfühler Länge 5m Zubehör a.A
7719147 IWR UAF B Universalanlegefühler Länge 2,5m Zubehör a.A
7705628 IWR UF Universalfühler Länge 5m Zubehör a.A

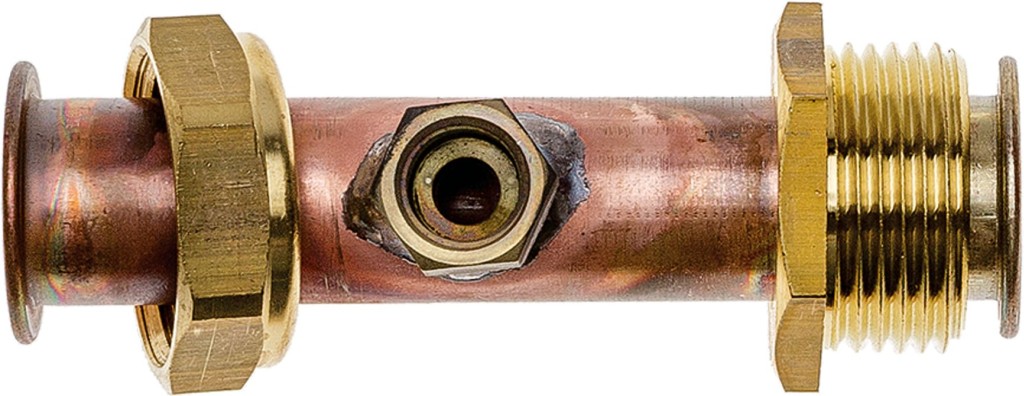

58 7710210 Rohr mit Manometeanschl. Verrohrungsbauteile 20

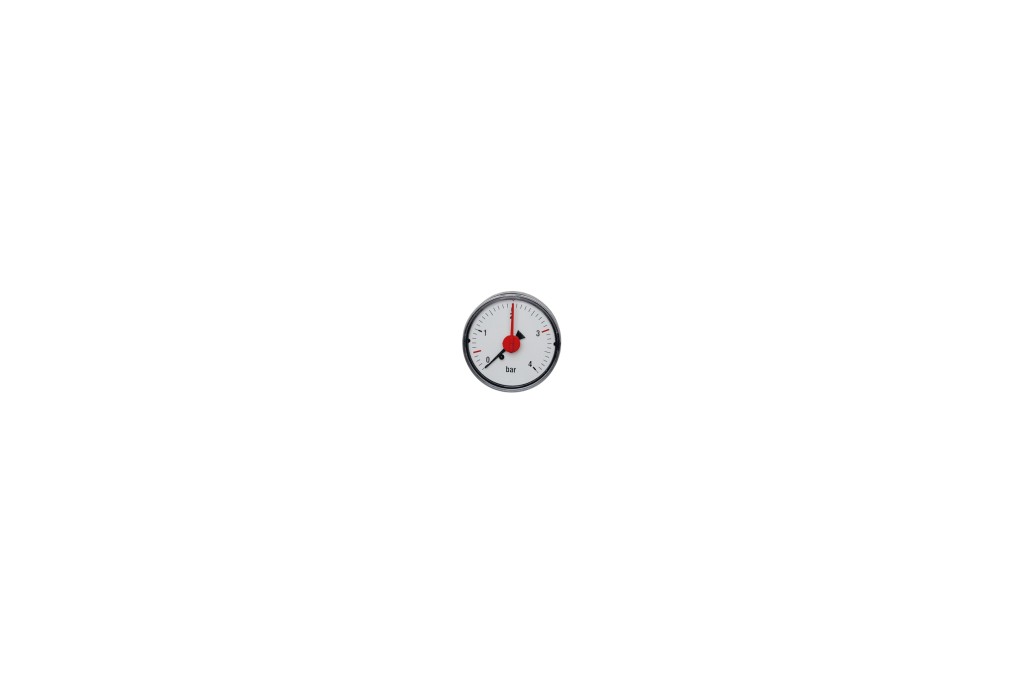

59 538954 Manometer, 3 bar Verrohrungsbauteile 17
60 7710221 Dichtung 22x30x2 Verrohrungsbauteile 21
61 7710177 Erdungsschraube Verrohrungsbauteile 8
62 7700448 Durchführungstülle 0 60 31/42 Stärke 1 mm Verkleidung 9

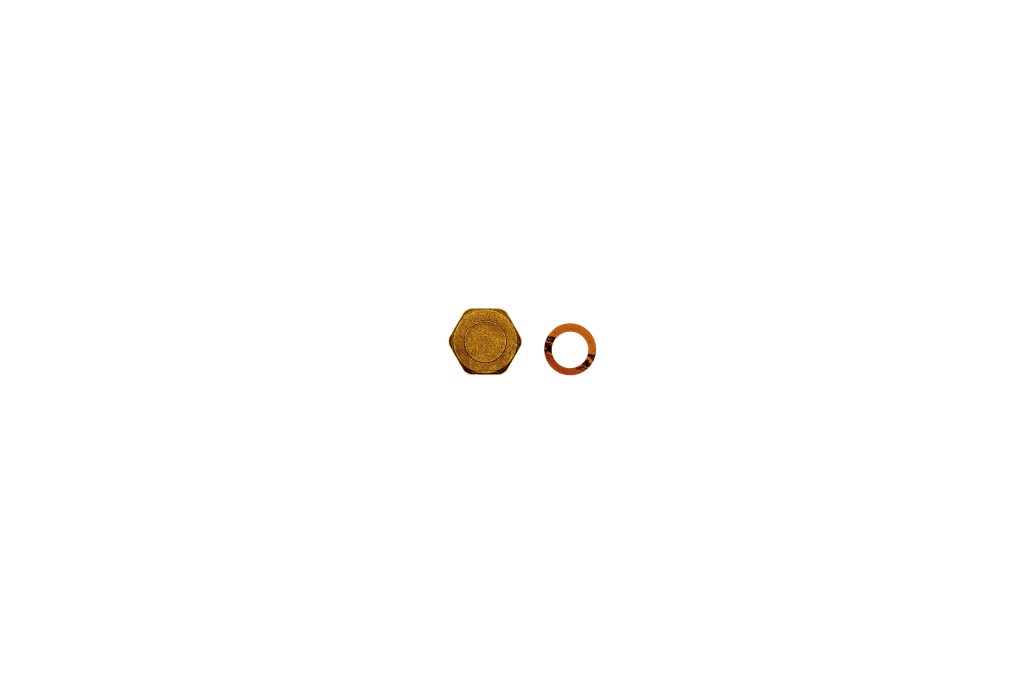

63 7654110 Kappe 1" 12

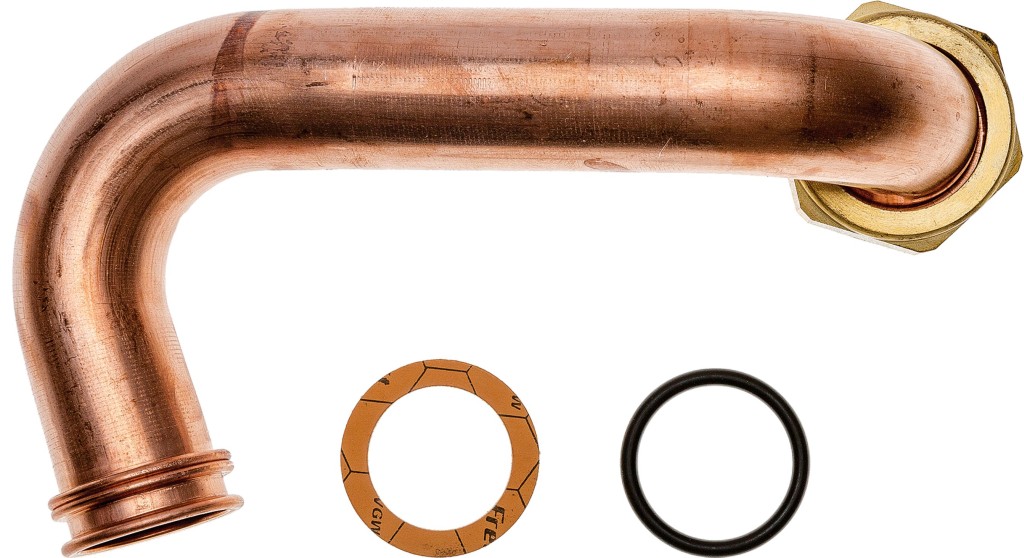

64 7710237 Rohr Verbindung E-Heizung/ Speicher Verrohrungsbauteile 22

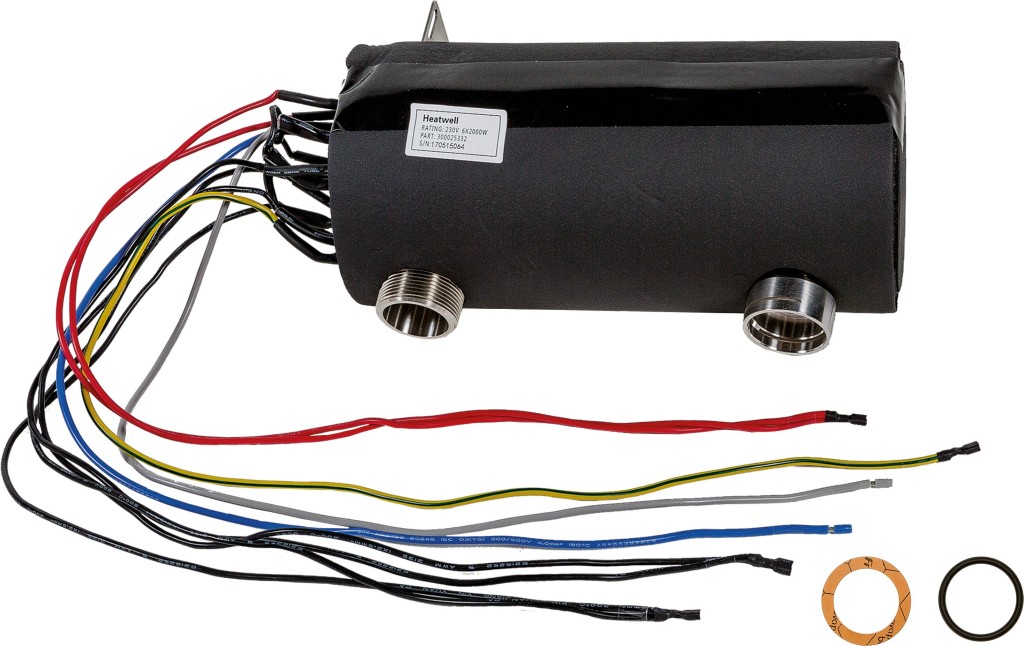

65 7710253 Elektrozusatzheizung 12 kW Verrohrungsbauteile 72
66 7710262 Distanzstück für Konsole Verrohrungsbauteile 9

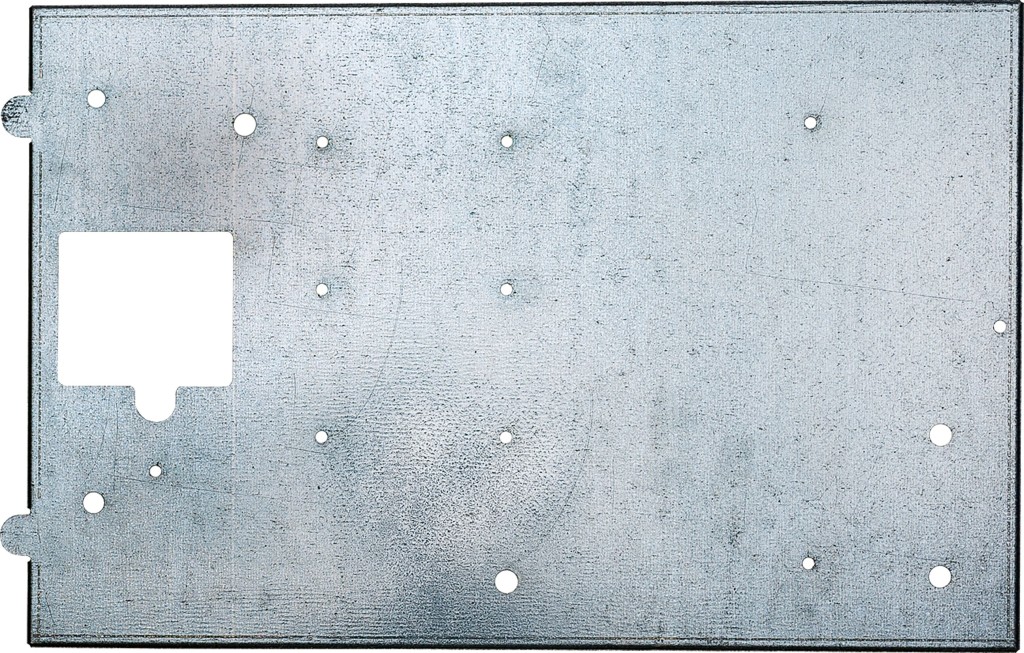

67 7710193 Konsole E-Heizung Verrohrungsbauteile 20

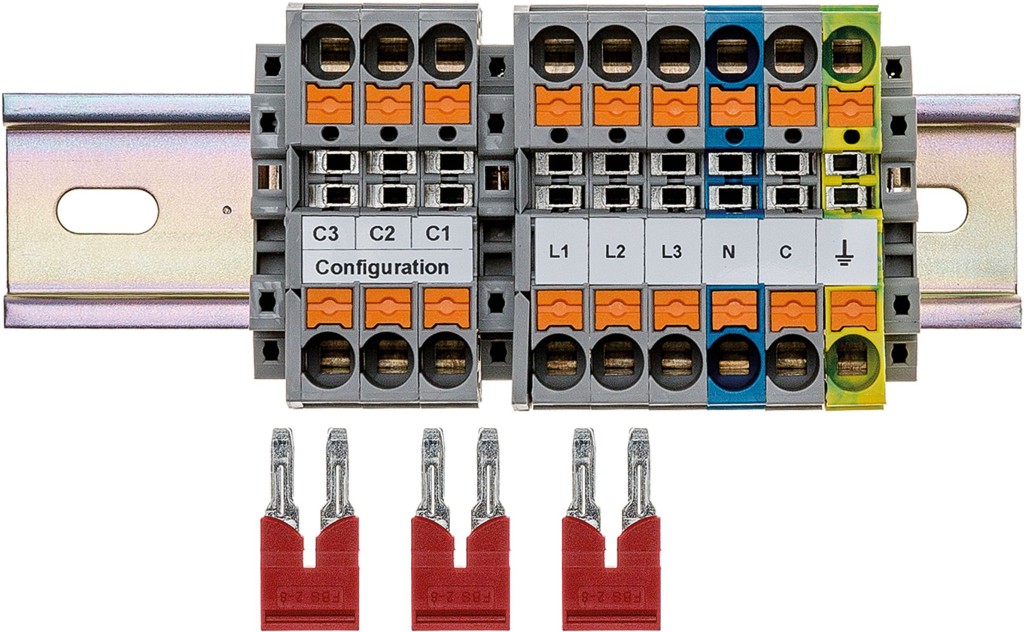

69 7710195 Klemmleiste E-Heizung Verrohrungsbauteile 24

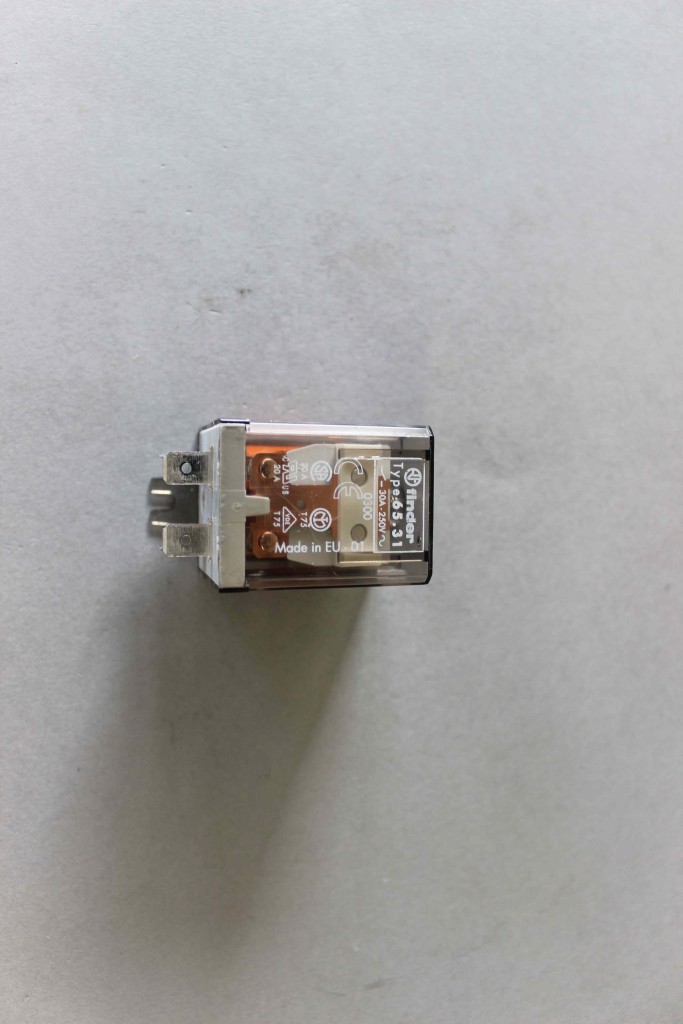

70 7310954 Relais Elektroheistab 16

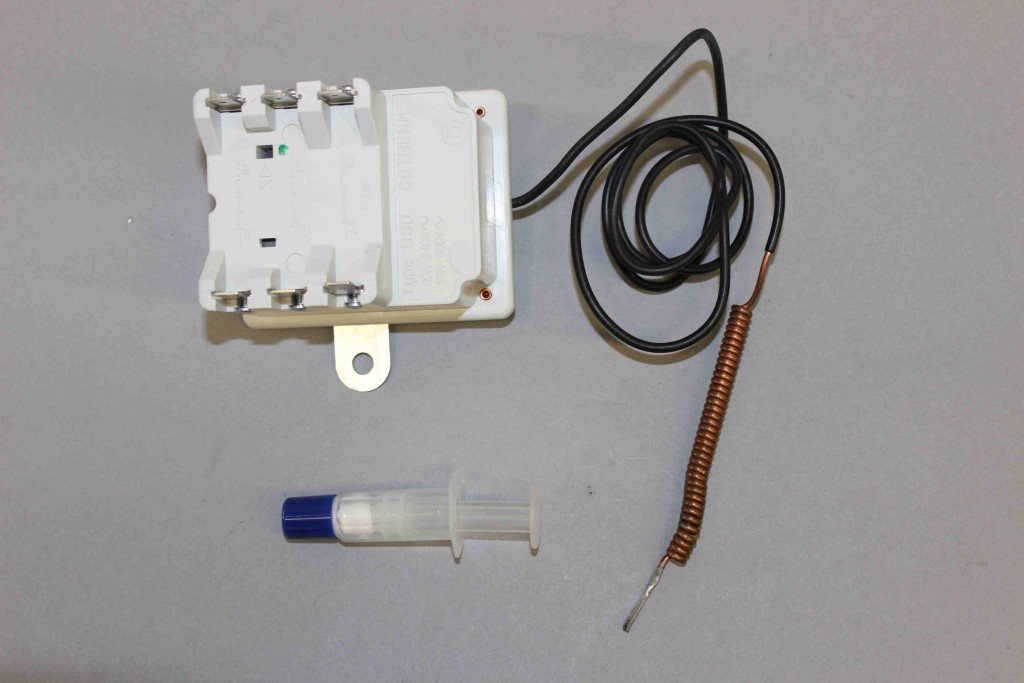

71 7310453 STB Elektroheizstab 35
72 7310948 Aussenfühler IWR AF 60 Regelungsbauteile 18

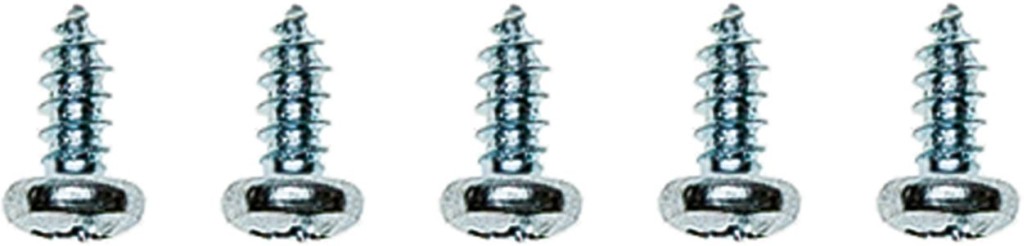

73 7710224 Schraube, 3.94x9.5 Verrohrungsbauteile 8
74 7658317 Stecker 2 pol. IWR IWR RMZ BOK 9
75 7710267 Isolierung Rohr E-Heizung 1 Isolierung 17

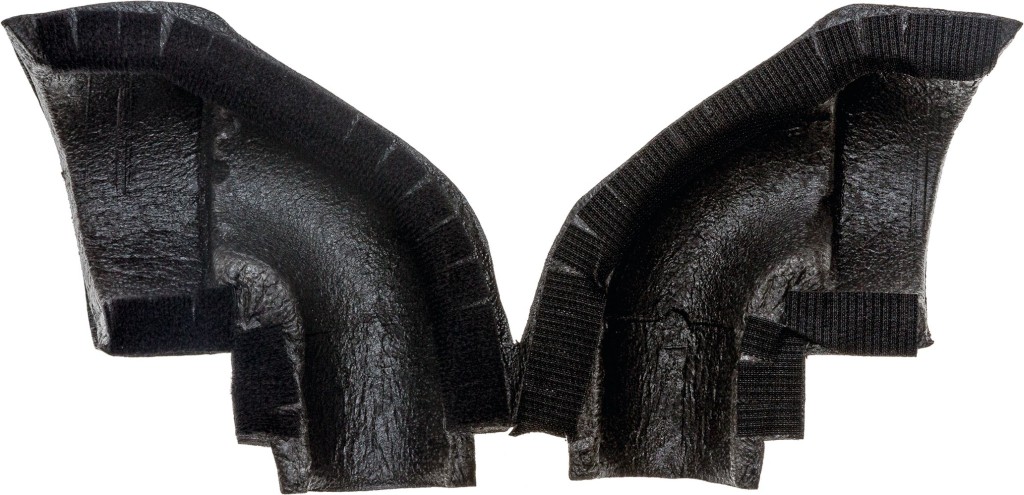

76 7710268 Isolierung Rohr E-Heizung 2 Isolierung 17
77 7710242 Rohr Pumpe/ E-Heizung Verrohrungsbauteile 17
78 7710261 O-Ring 34x4 Verrohrungsbauteile 9

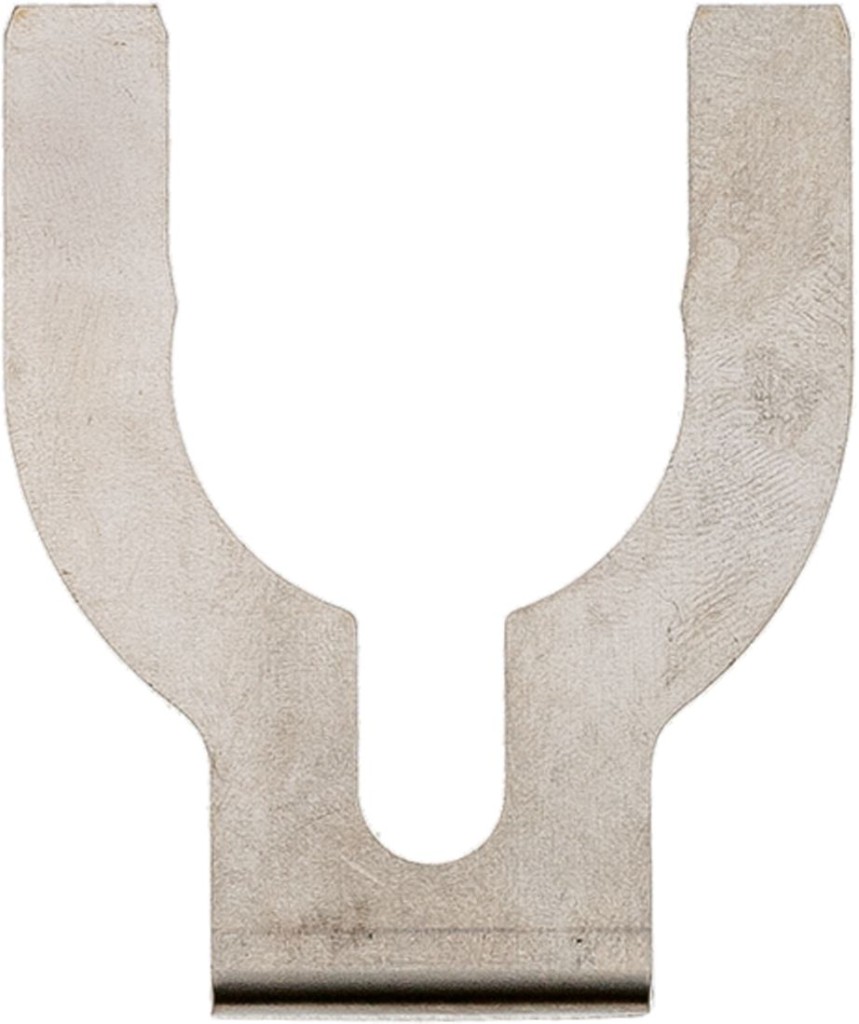

79 7710263 Klammer E-Heizung Verrohrungsbauteile 13

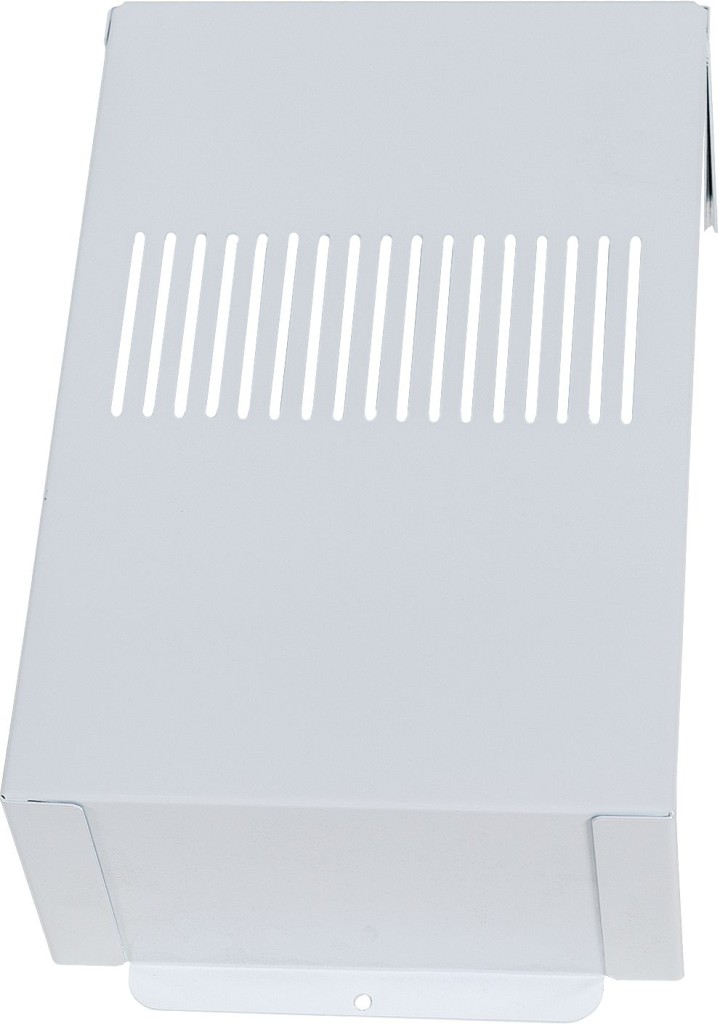

80 7710214 Abdeckung E-Heizung Verrohrungsbauteile 21

'a.A' = Preis auf Anfrage; '-' = nicht mehr lieferbar

Letzte Aktualisierung: 17.07.2025
