Solarbauteile Zubehör/Regelungen: Geräteinformationen

	Ersatzteil über Explosionszeichnung suchen (Hinweis: über die Positionsnummer gelangen Sie zum richtigen Teil in der Liste) - keine Zeichnung verfügbar -	Baujahre - keine Baujahre verfügbar -
Solarbauteile Zubehör/Regelungen: Dokumentation (55 Dokumente verfügbar) 55 Dokumente verfügbar Allgemein: Nummer Version Hinweis Sprache      Sicherheitsdatenblatt TYFOCOR 999999 11.14 - D Montage-/Installationsanleitungen: Nummer Version Hinweis Sprache      Beiblatt Austausch des Abgleichventils für SPS 1.13 und SPS 2.13 7683289-01 05.17 - D     Beiblatt EER mit Wärmepumpe 7797629-02 08.21 - D     Beiblatt Indachkollektor Tausch Kollektor IK 25 auf FKR 25 7770141-01 09.20 - D     Beiblatt Sicherheitshinweise L-Bus-Kabel 7794382-01 06.21 - D     Dachbügelmontage Parallel DB SB 421773 09.05 Schieferdach-/Biberschwanzdächer D     Flachkollektoren in Aufdach- oder Flachdachmontage FKR 25/FKR-L 25/SHBG-FK/SHBE-FK 7777356-02 02.21 - D     Montage / Einstellung Solarsystemregler ISR-Plus ISR SSR Serie B 274078 05.09 Inkl. Speicherladesystem m. modul. Trinkwasserladepumpe und Speicherladesystem mit Mischer D     Montage- und Bedienungsanleitung Solarregler SOR M 422076 04.09 - D     Montage- und Bedienungsanleitung Solarregler SOR S 422077 09.08 Rev. 1.2 D     Montage- und Bedienungsanleitung Wärmemengenzähler WMZ-WM 421704 12.06 - D     Montage- und Einstellanleitung Grafiksolarregler GSR B 7650889-01 01.16 - D     Montage- und Einstellungsanleitung Solarsystemregler ISR SSR C 7303311-02 04.12 neues Display D     Montageanleitung Aufdachmontage für DF-Röhrenkollektoren SADG-DF 12 SADG-DF 18 SADE-DF 12 SADV-DF 18 SADL-DF SDBS-DF 2 7744933-06 09.20 - D     Montageanleitung Beschwerungswanne BWA 7312025-01 10.13 - D     Montageanleitung Dachbügelset DBS LSolarPlan FK 26 WL 421725 06.09 - D     Montageanleitung Ersatzteil Kaskadenregler ISR BCA C/Solarsystemregler ISR SSR C 135671-03 12.13 Ersatzteilregelung für Kessel vor Baujahr 1990 D     Montageanleitung Ersatzteil Umwälzpumpe UPM3 Solar 7723313-01 01.19 - D     Montageanleitung Ersatzteil Umwälzpumpe UPM3 Solar 7833643-01 12.22 - D     Montageanleitung Flachdachaufständerung und Wandmontage für DF-Röhrenkollektoren SFDG-DF SFDL-DF 7744935-03 09.20 - D     Montageanleitung Handfüllpumpe FP 7304618-01 07.11 - D     Montageanleitung Mischerkreisgruppe PGM 1/2 C 7780668-01 02.21 - D/​F/​DK/​B-flaem/​PL/​CZ     Montageanleitung Solar-Ausdehnungsgefäß MAG 18-S B 7663372-01 06.16 - D     Montageanleitung Solarpumpen- und Sicherheitsset SPS 1.7/2.7/2.9 7783360-01 02.21 - D     Montageanleitung Solarpumpen- und Sicherheitsset SPS 1.7/SPS 2.7/SPS 2.9 7641401-05 02.19 - D     Montageanleitung Solarpumpen- und Sicherheitsset SPS 2.13 B/SPS 3.18 B 7305986-02 07.12 - D     Montageanleitung Stockschraubensetset STSL 45 SolarPlan FK 26 WL 421724 06.09 - D     Platine DWM, 654050 999999 01.16 - D     RMT Temperaturdifferenzansteuerung Einbau- und Inbetriebnahmebeschreibung 7823788-01 06.22 - D     Solarpumpen- und Sicherheitsset SPS Pro 7307547-02 07.13 - D     Solarregler GSR 7304620 05.12 - D     SOR SP 421772 09.09 - D Technische Information: Nummer Version Hinweis Sprache      Solarkollektoren und -systeme SolarPlan und SolarPlus 7304476 04.13 - D     SolarPlan FK 26 W B und FK 26 WL B 399893 10.11 Serie B D     SolarPlan und SolarPlus 422298 06.10 Neuere Version mit SPZ Speicher D     SolarPlan, SolarPlus, HydroComfort SPZ, HydroComfort SSB, HydroComfort SBH, SPS Pro, SPS 2.13 B, SPS 3.18 B 629317-03 11.13 - D     Solarregler SOR M (Anwendungsbeispiele, Hydraulikskizzen, Einstellhilfen, Elektroverdrahtung) 394973 08.07 - D     SOLARSYSTEME W+WH, Kollektoren SolarPlan FK + IK, SolarPlus HP + DF 394989 06.08 - D     Technische Information Power-to-Heat EER / ESH 3 7752006-02 05.21 - D     Technische Information Solar-Wärmeträgerflüssigkeit WTF B 7311421-01 07.13 - D     Technische Information Solarkollektoren und -systeme 7742276-01 11.15 - D     Technische Information Solarkollektoren und -systeme; Flachkollektor FKR 25 / FKR-L 25 / FK 25 W B / FK 26 WL B, Vakuumröhrenkollektor RDF 12/18 7742277-03 06.21 - D Zubehör: Nummer Version Hinweis Sprache      Anwendungsbeispiele/Einstellhilfen Solarregler SOR M - - - D     Montage- und Bedienungsanleitung Systemregler RESOL EL1 - - - D     Montage- und Bedienungsanleitung Temperaturdifferenz-Regler RESOL E1 - - - D     Montage- und Bedienungsanleitung Temperaturdifferenz-Regler RESOL E1/D - - - D     Montageanleitung Drehzahlmodul PWM-Pumpe DPP 135646 05.09 Geänderter Schaltplan f. Montage im ISR SSR D     Montageanleitung Speicherpumpen-Set SPS 2.28/38 334961 05.03 - D/​F/​I     Montageanleitung Speicherpumpen-Set SPS 28 334961 10.01 - D     Montageanleitung Speicherpumpen-Set SPS-TS 334906 06.03 - D/​F/​I     Montageanleitung Speicherpumpen-Set SPS-U 334908 05.03 - D/​F/​I     Montageanleitung Systemregler SOR 1 - - - D     Montageanleitung Systemregler SOR 2 - - - D     Montageanleitung Systemregler SOR 3 - - - D     Montageanleitung Thermischer Maximaltemperatur Begrenzer MTB 20/25 359614 06.08 - D

Solarbauteile Zubehör/Regelungen: Teileliste

Sortieren nach Katalog: aufsteigendKatalog: absteigendPos.: aufsteigendPos.: absteigendArt-Nr.: aufsteigendArt-Nr.: absteigendName: aufsteigendName: absteigendInfo: aufsteigendInfo: absteigendGruppe: aufsteigendGruppe: absteigendPreisgruppe: aufsteigendPreisgruppe: absteigend        Filter: Nur aktuelle (lieferbare) Artikel anzeigen

Zeichn.	Pos.	Art-Nr.	Name	Info	Gruppe	Preisgruppe	Doku	Foto	Best.
		954532	Manometer	Pumpenset SPS1 / Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	20

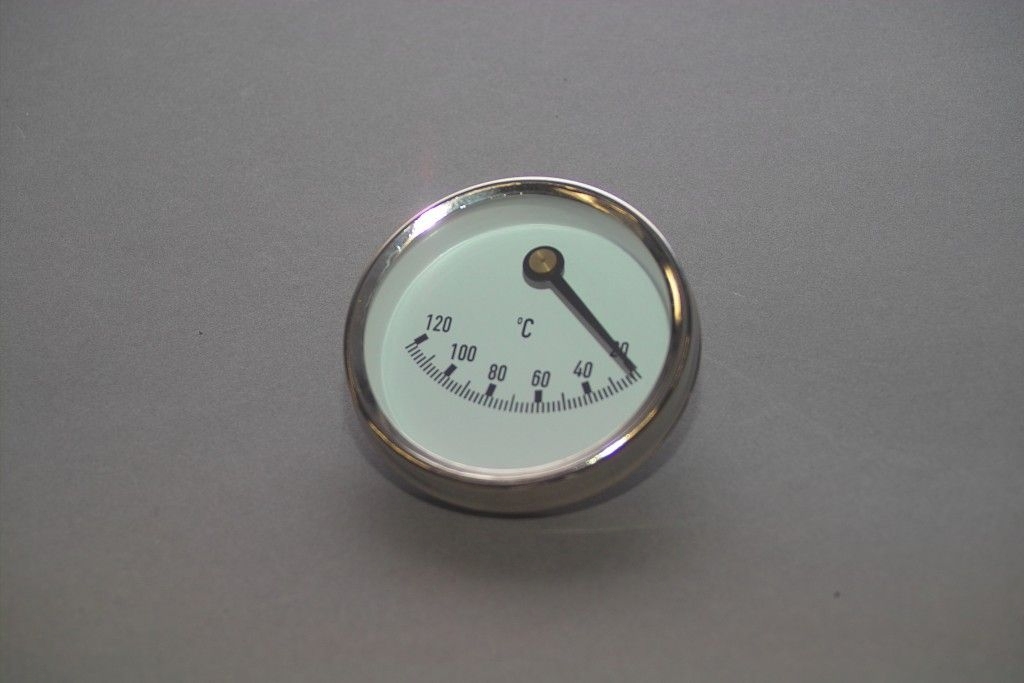

		954549	Thermometer	Pumpenset SPS1 / Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	20

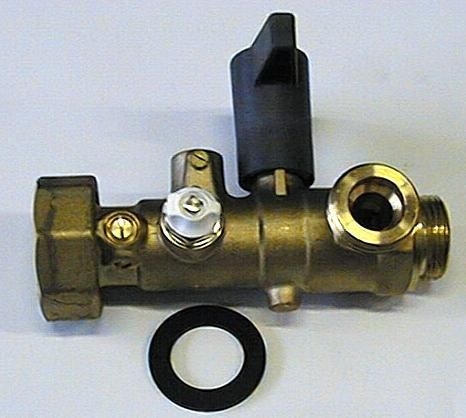

		954556	Absperrhahn blau	Pumpenset SPS1 / Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	30

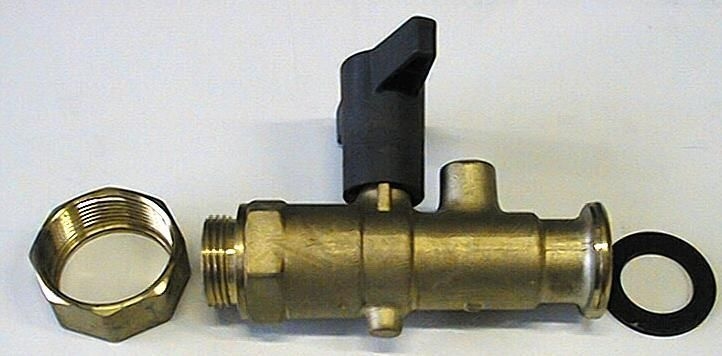

		954563	Absperrhahn rot	Pumpenset SPS1	Pumpenset SPS 1	30

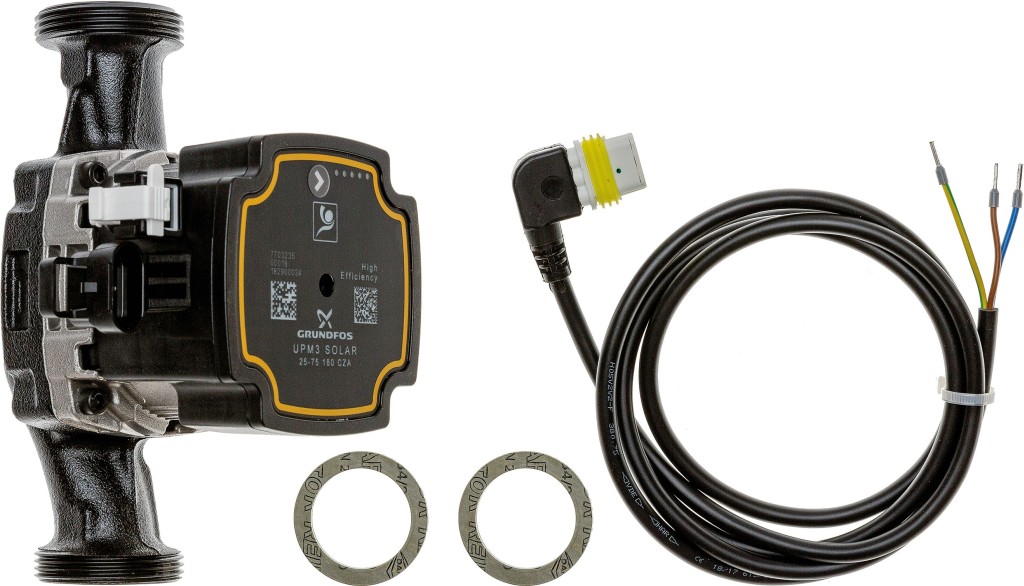

		7700401	Pumpe UPM3 Solar 25-70/180mm	Pumpenset SPS1 / Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	62

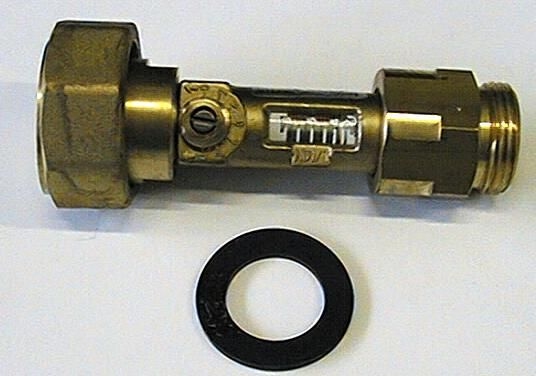

		954570	Taco Setter	Pumpenset SPS1	Pumpenset SPS 1	-
		7700401	Pumpe UPM3 Solar 25-70/180mm	Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	62

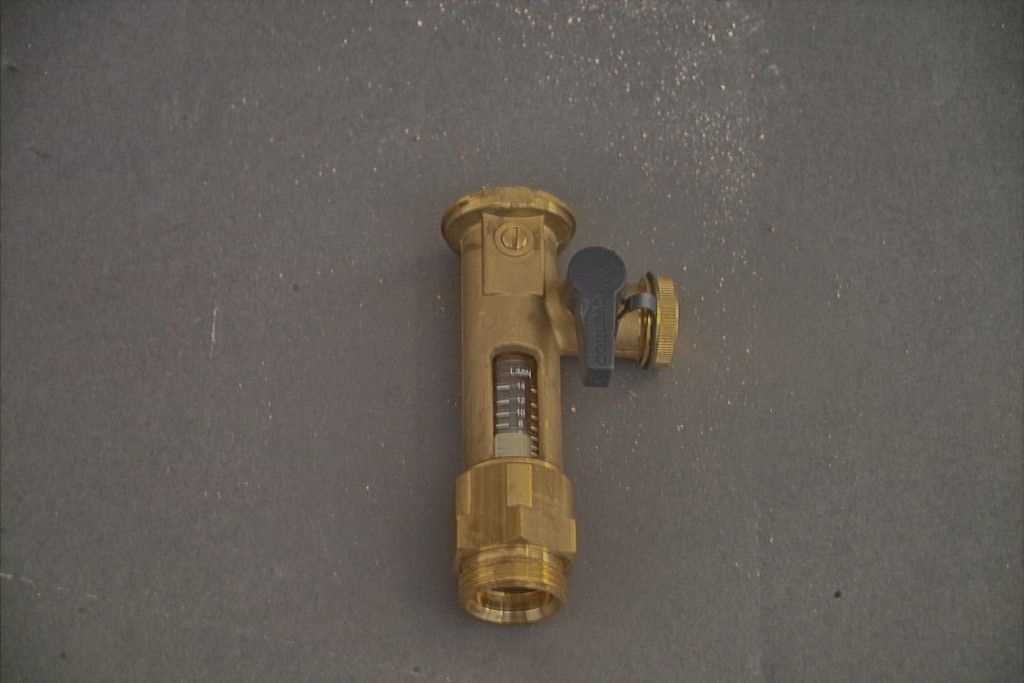

		976527	Taco Setter SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	50

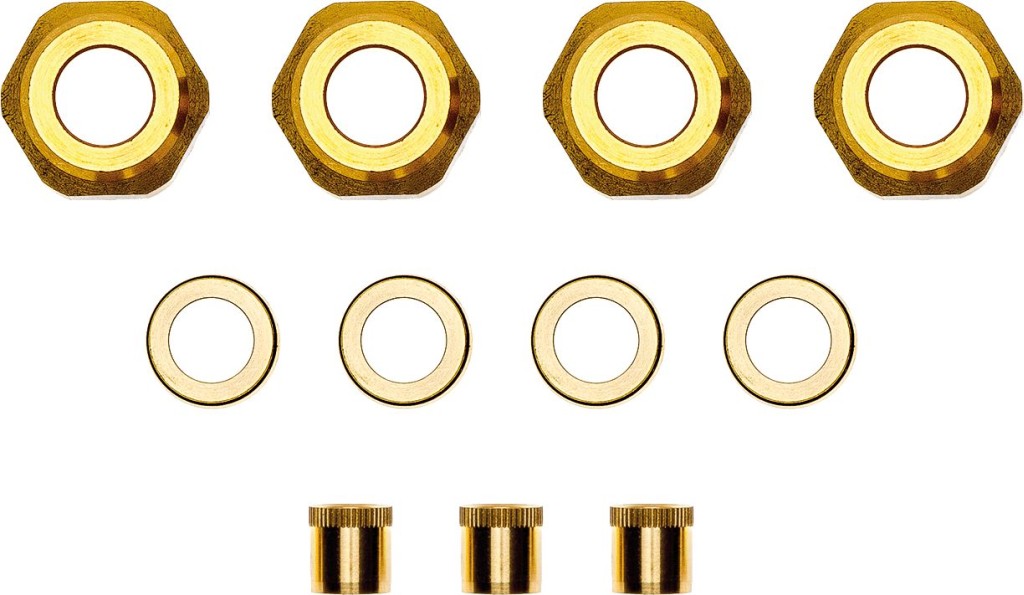

		976589	Verschraubung 18 mm SPS 1.00/2.00	Pumpenset SPS 1.00/2.00/1.13/2.13	Pumpenset SPS 1.00/2.00/1.13/2.13	21

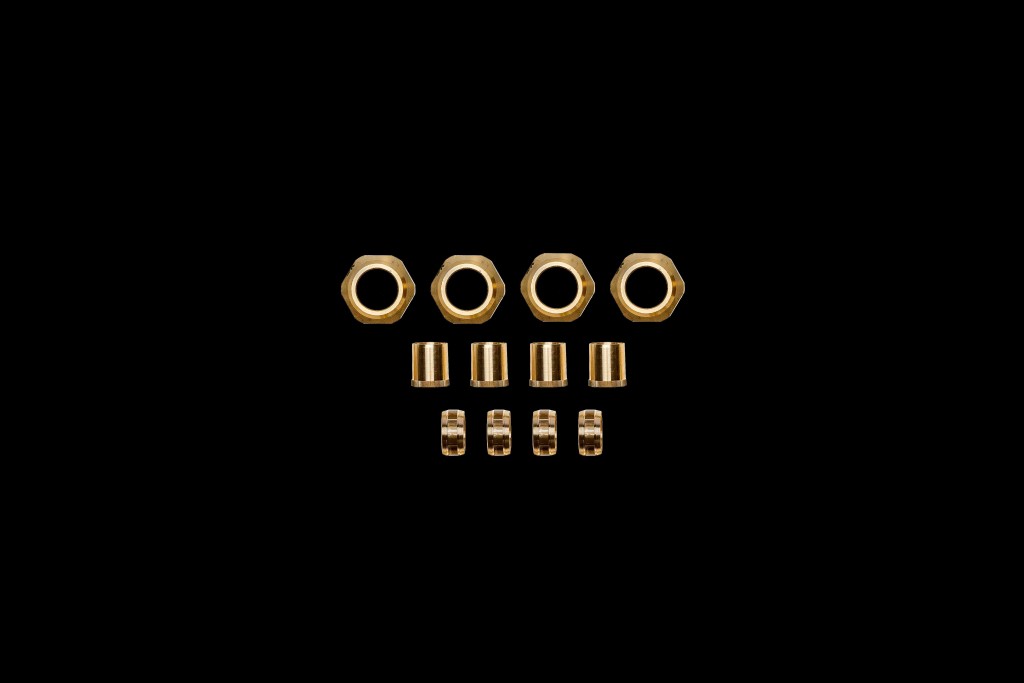

		976619	Verschraubung 22 mm SPS 1.00/2.00	Pumpenset SPS 1.00/2.00/1.13/2.13	Pumpenset SPS 1.00/2.00/1.13/2.13	-
		976657	Sicherheitsventil 1/2" 6bar SPS 1.00/2.00	Pumpenset SPS 1.00/2.00/1.13/2.13/3.18	Pumpenset SPS 1.00/2.00/1.13/2.13/3.18	23
		641661	Thermometer SPS 1.13/ 2.13	Pumpenset SPS 1.13/2.13/3.18	Pumpenset SPS 1.13/2.13/3.18	20
		641715	Manometer SPS 1.13/2.13	Pumpenset SPS 1.13/2.13/3.18	Pumpenset SPS 1.13/2.13/3.18	18
		7642527	Pumpe UPM3 15-75 130 SOLAR		Speicherbauteile	63

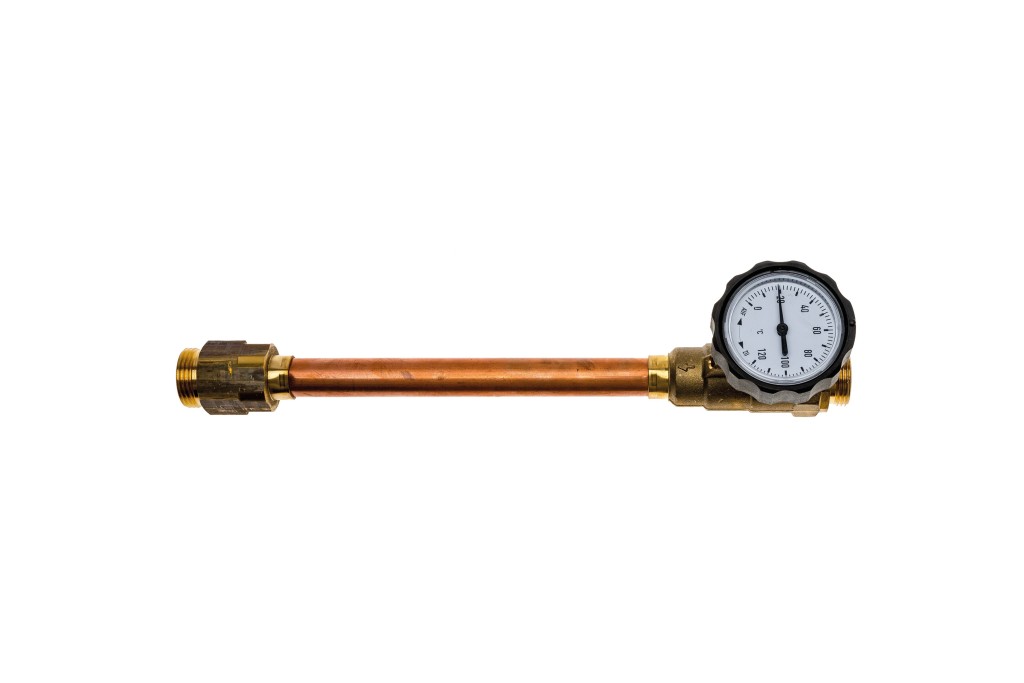

		641678	Absperrhahn Vorlauf SPS 1.13/2.13 m. Schwerkraftsp.	Pumpenset SPS 1.13/2.13	Pumpenset SPS 1.13/2.13	-
		972451	Pumpe UPS 15-60 1" [NEUE EAN: 7668885, BEI SOLARKREISEN: 7642527]	Pumpenset SPS 1.13/2.13	PS	-

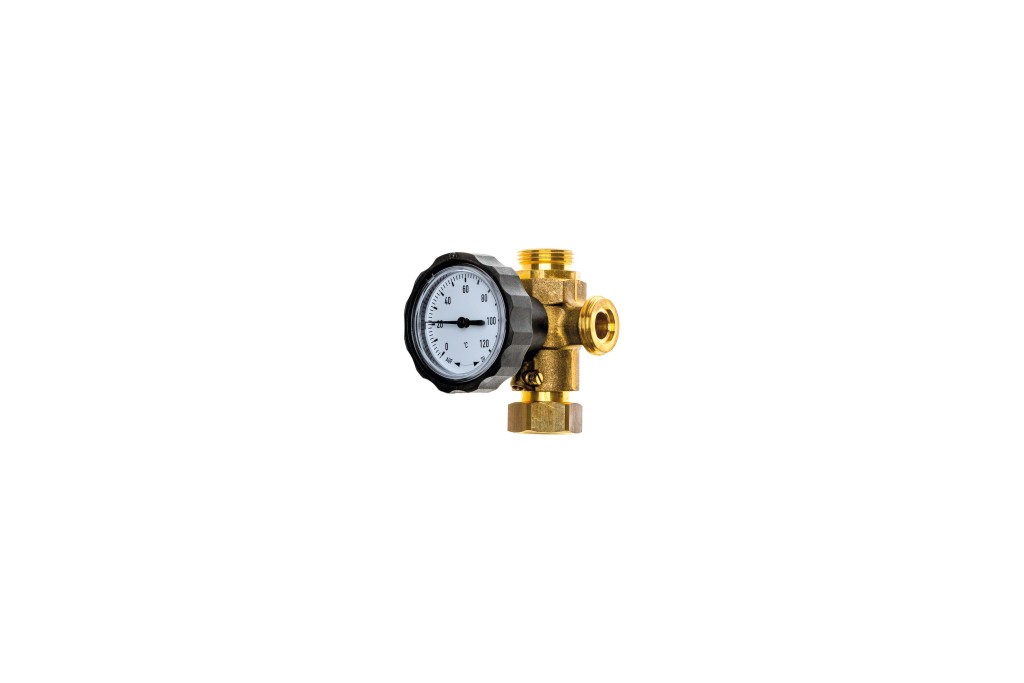

		641685	Rücklauf komplett mit Absperrhahn	Pumpenset SPS 1.13/2.13	Pumpenset SPS 1.13/2.13	43

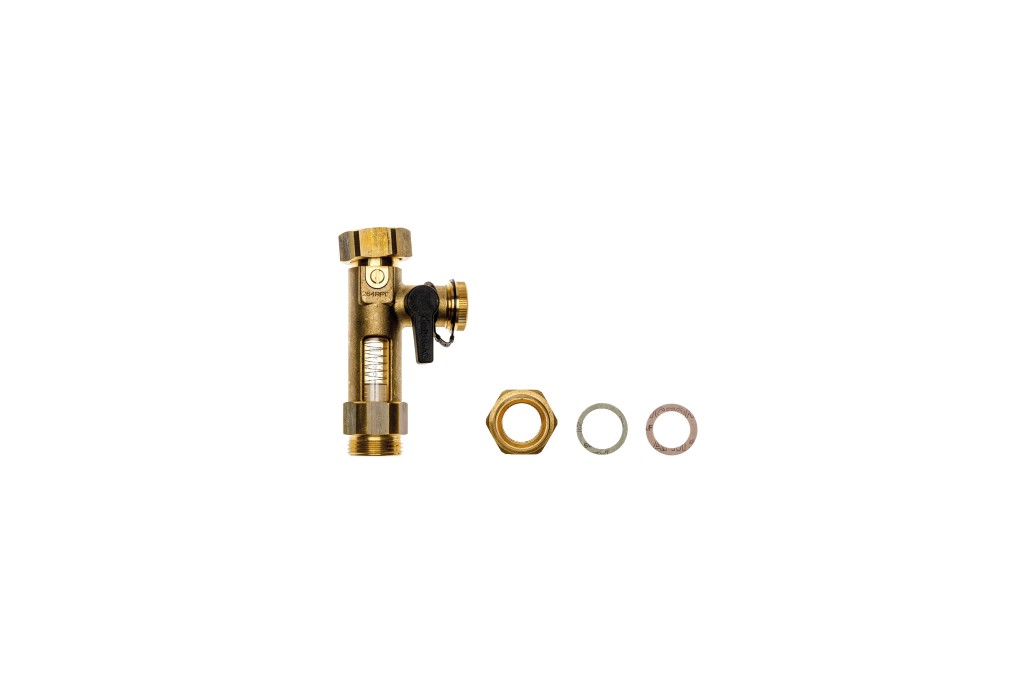

		7677975	Taco Setter SPS 1.13/2.13	Pumpenset SPS 1.13/2.13		41

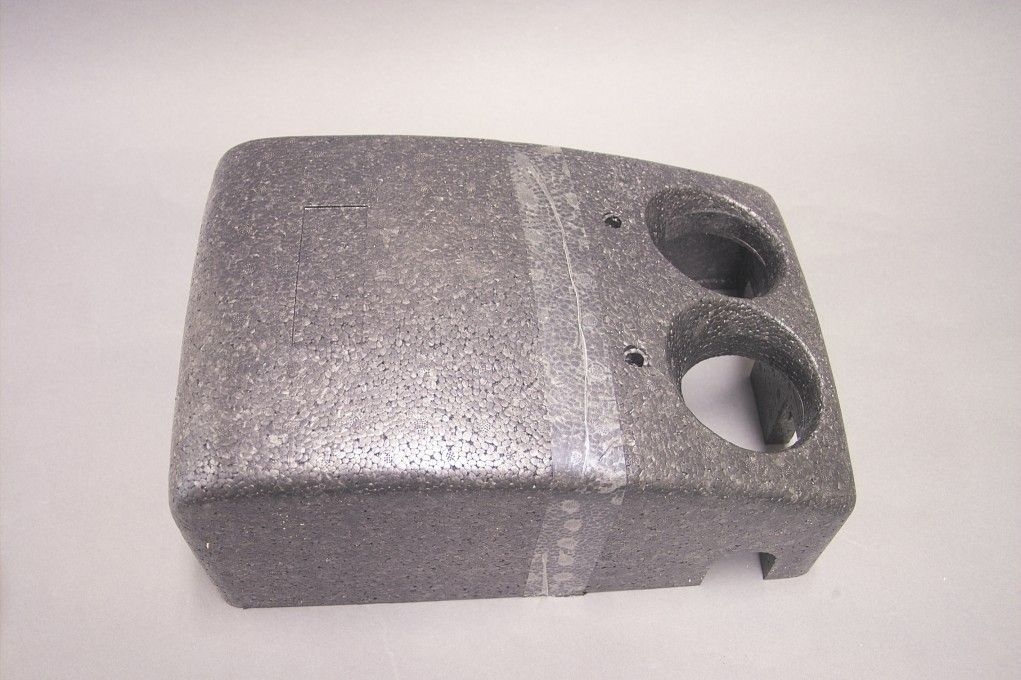

		641708	Isolierungsschalen SPS 1.13/ 2.13	Pumpenset SPS 1.13/2.13/3.18	Pumpenset SPS 1.13/2.13/3.18	40

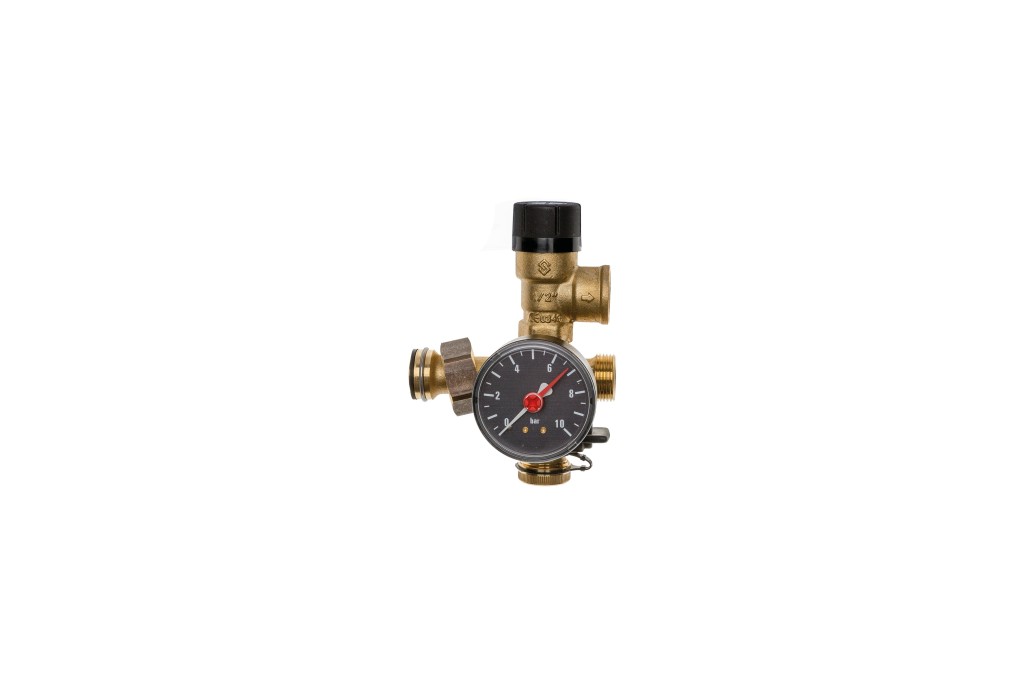

		641722	Sicherheitgruppe	Pumpenset SPS 1.13/2.13/3.18	Pumpenset SPS 1.13/2.13/3.18	42

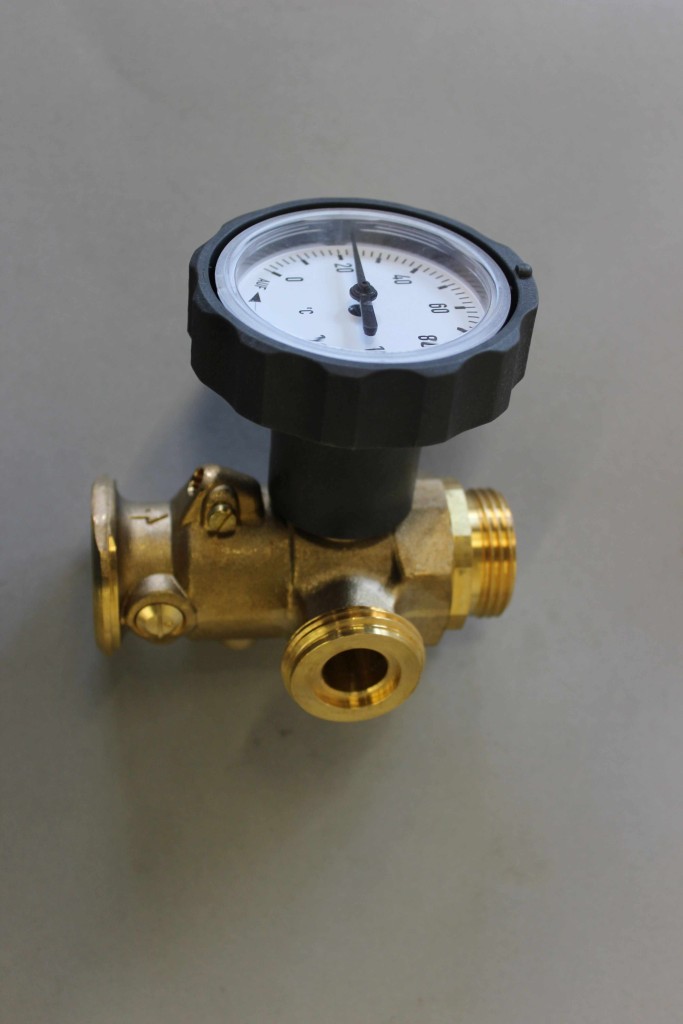

		680011	Absperrhahn Vorlauf/Rücklauf - 1 1/2"	Pumpenset SPS 3.18	Pumpenset SPS 3.18	24

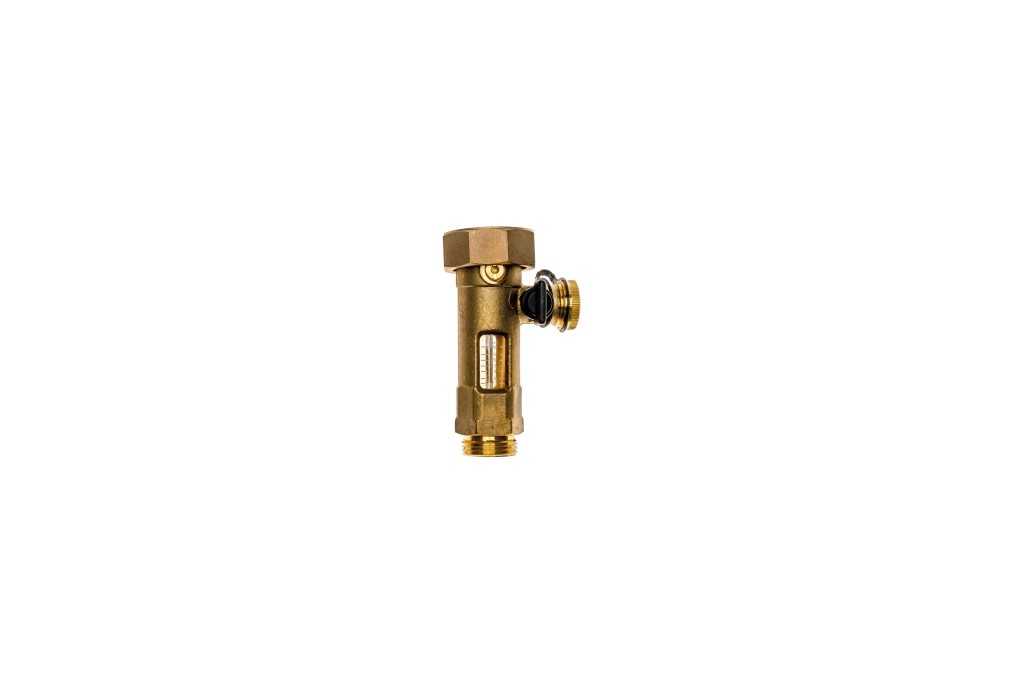

		680035	Taco Setter - 30 l/min	Pumpenset SPS 3.18	Pumpenset SPS 3.18	37
		680042	Flanschrohrgruppe	Pumpenset SPS 3.18	Pumpenset SPS 3.18	27
		7307348	Pumpe Grundfos Solar PM2 25-65		SPS Pro	70

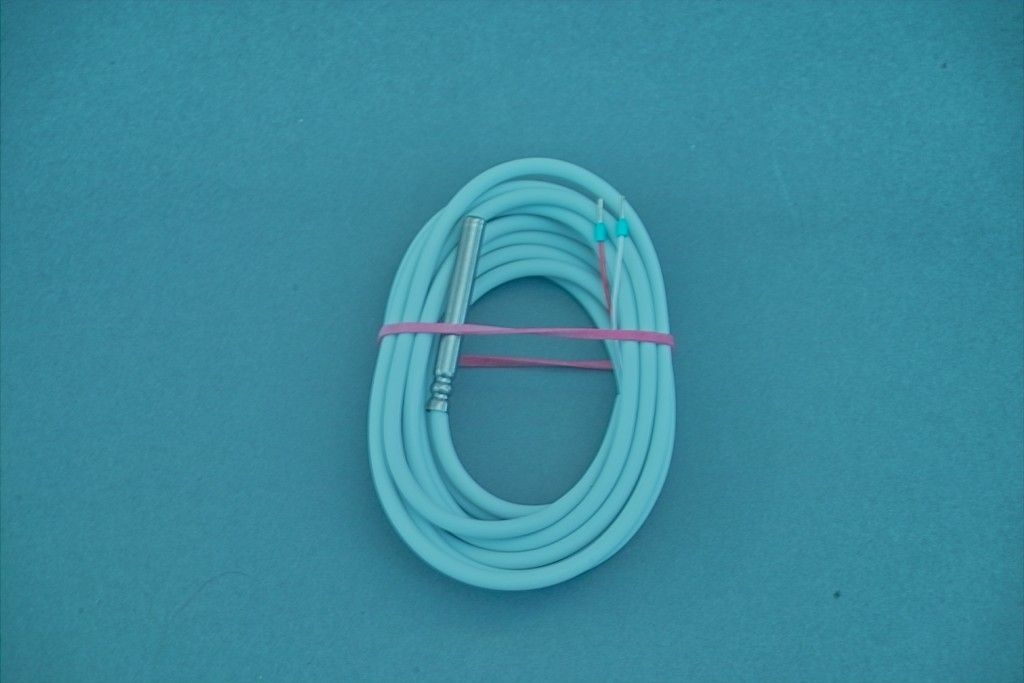

		954600	Speicherfühler, FRP 6	für SOR-Regler und GSR	Regelungen	a.A

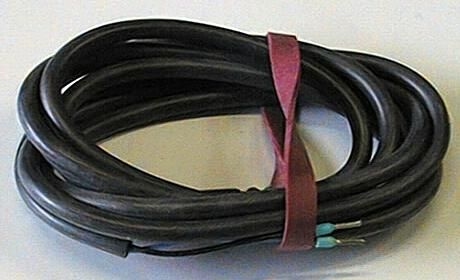

		954617	Kollektorfühler, FKP 6	für SOR-Regler und GSR	Regelungen	a.A

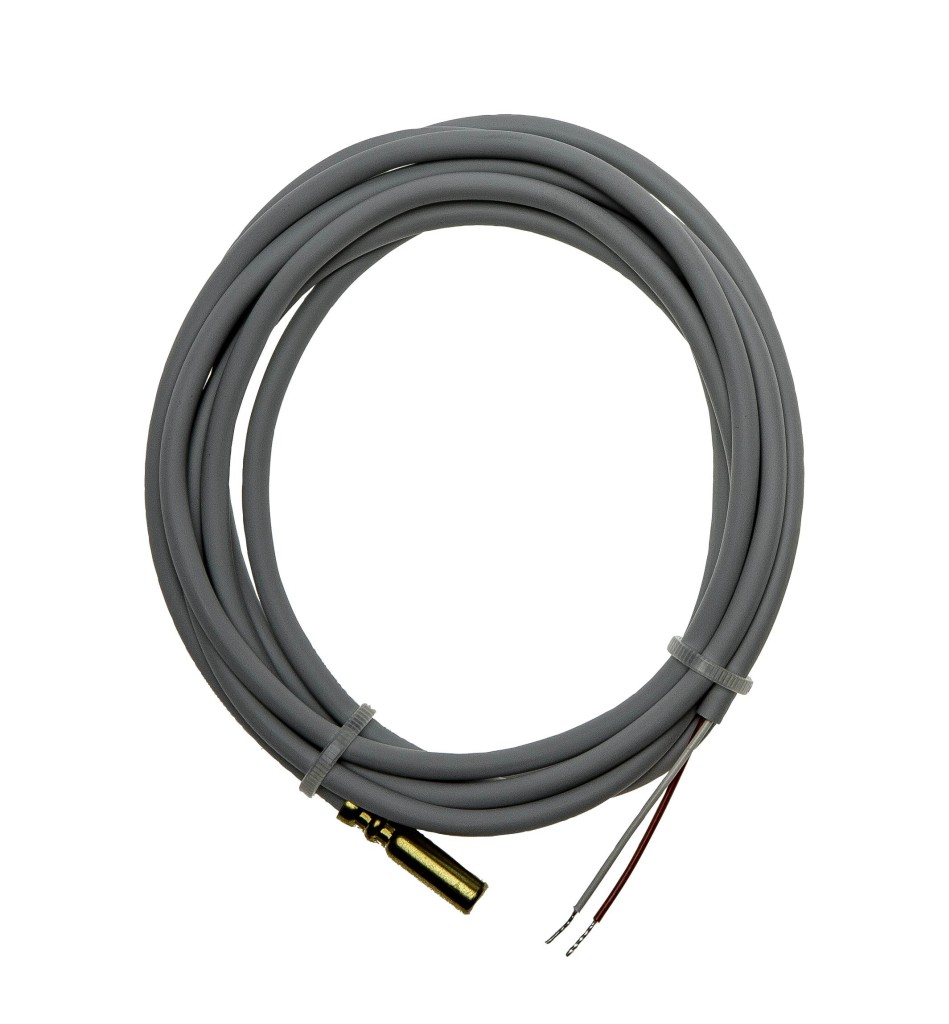

		604055	Speicherfühler SF15	für SOR-Regler und GSR	Regelungen	a.A

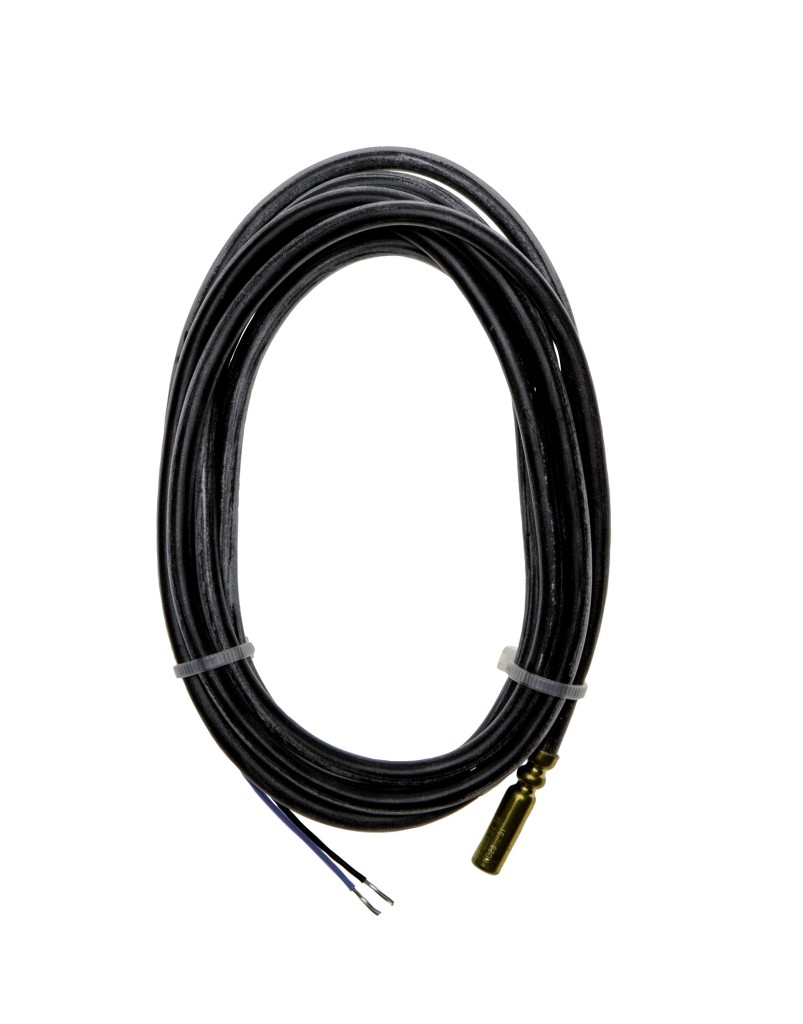

		604062	Kollektorfühler KF25N	für SOR-Regler und GSR	Regelungen	a.A
		627115	Kollektorfühler KF ISR	für ISR-Regler	Regelungsbauteile	a.A
		628235	Universalfühler 6m	für ISR-Regler	Regelungen	a.A
		7314238	Fixierung Solarfühler		Regelungen	-

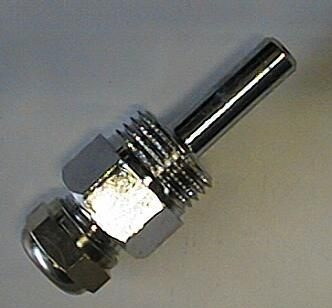

		954693	Tauchhülse 1/2" x 30mm		Wärmemengenzähler	19

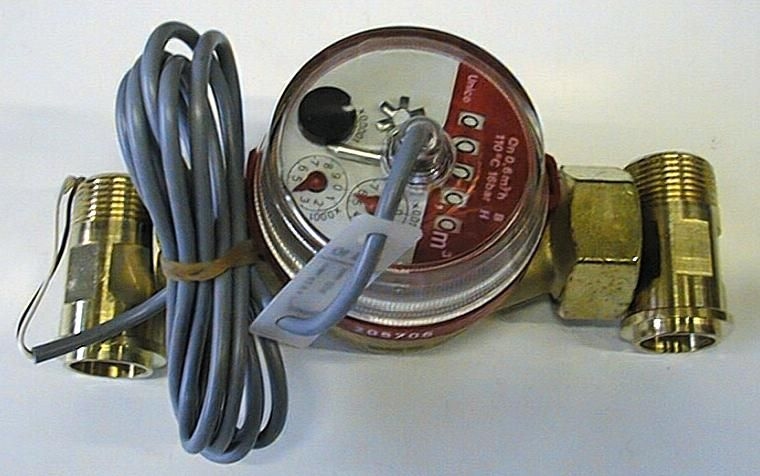

		954709	Wärmemengenzähler/ Impulsgeber		Wärmemengenzähler	-

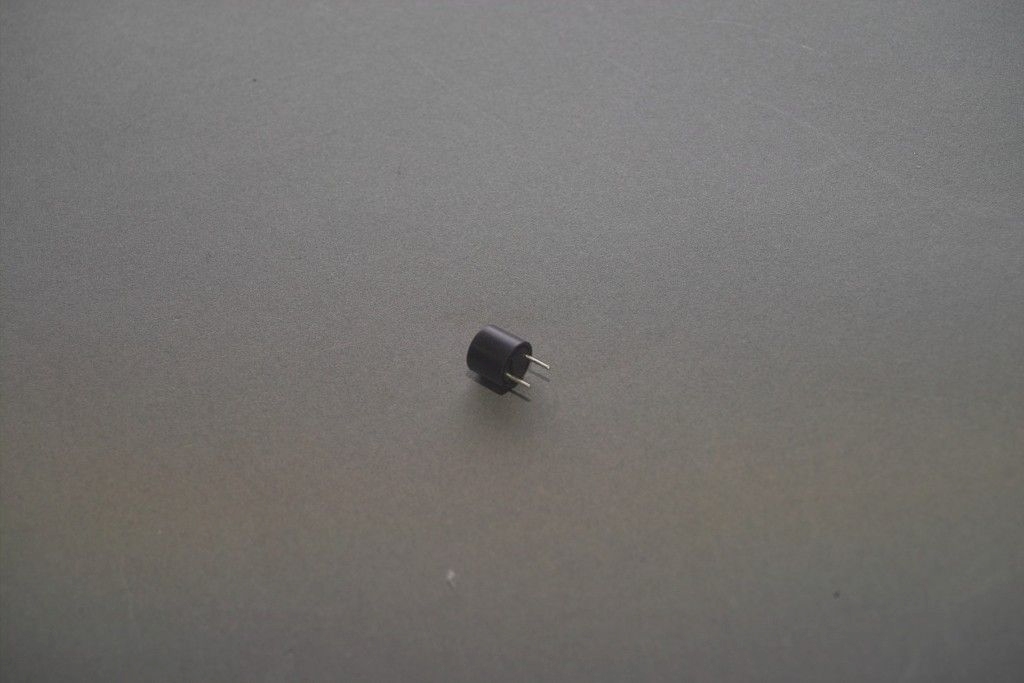

		971263	Topfsicherung 4 AT - SOR 1		Wärmemengenzähler	11

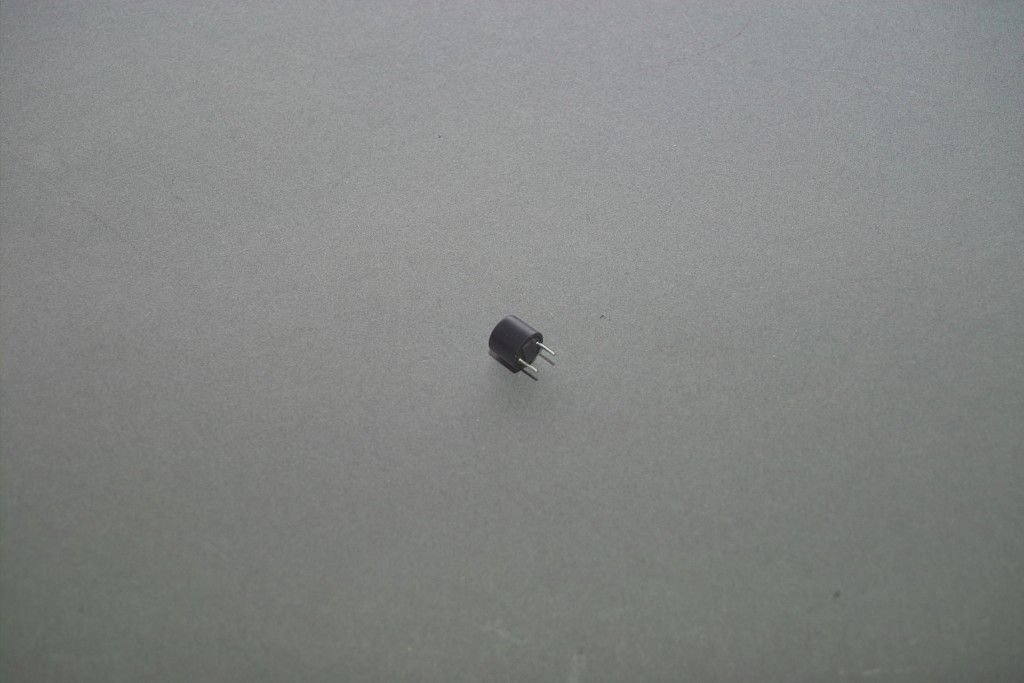

		975346	Topfsicherung 1,6 AT - SOR 2/3		Wärmemengenzähler	11
		959681	3-Wege Ventil Honeywell Typ VC 8011	Wärmemengenzähler	SLS-U / SLS-TS, WKS	38

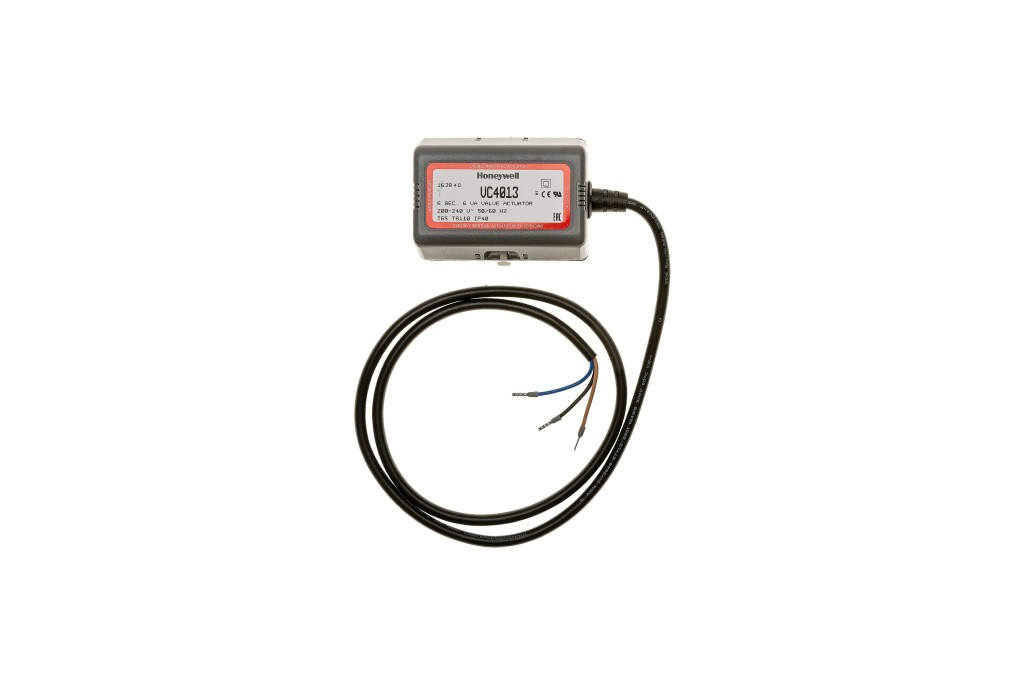

		965262	Stellantrieb für 3-Wege Ventil	Wärmemengenzähler	Verrohrungsbauteile	41

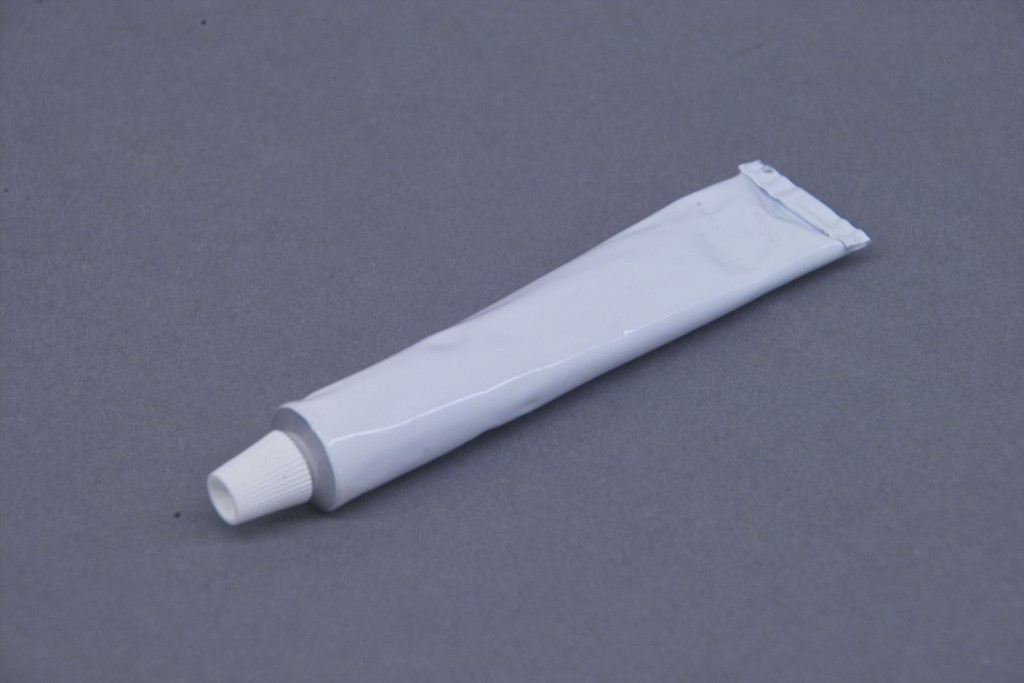

		684866	Wärmeleitpaste für ca. 10 Röhren		Wärmemengenzähler	-

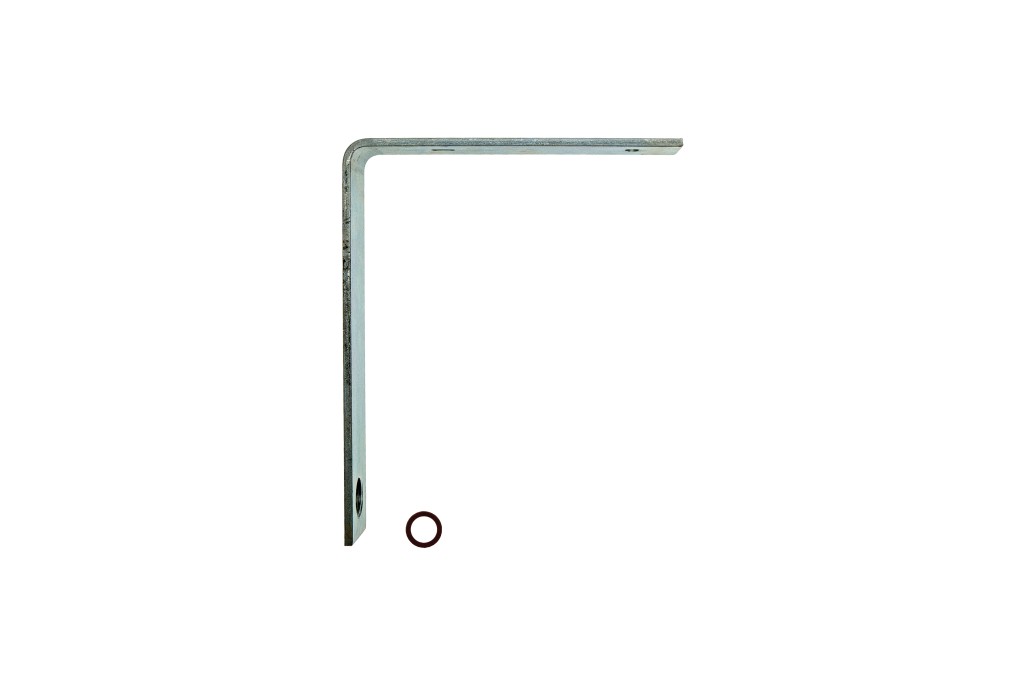

		7661431	Winkel		AS MAG B	20

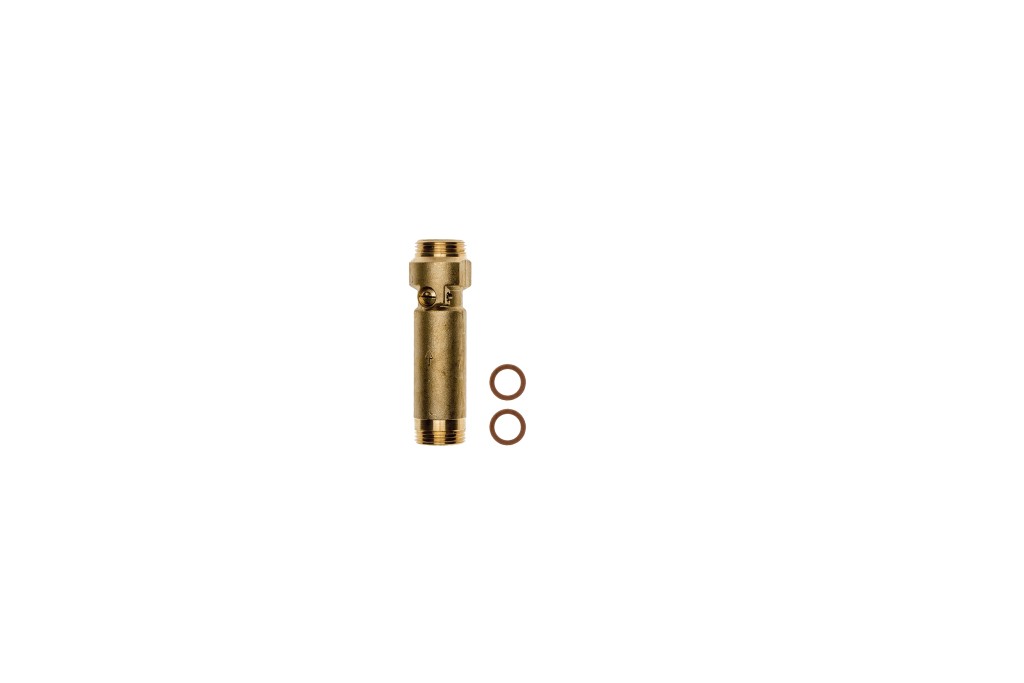

		7661430	Kappenventile		AS MAG B	24

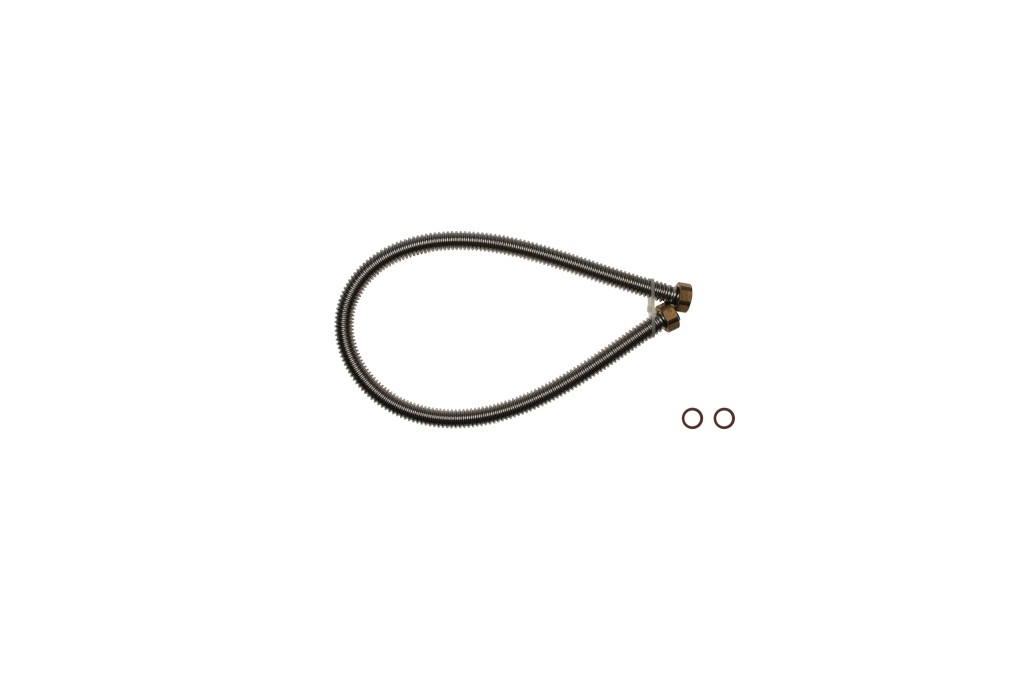

		7661429	Wellrohr		AS MAG B	23

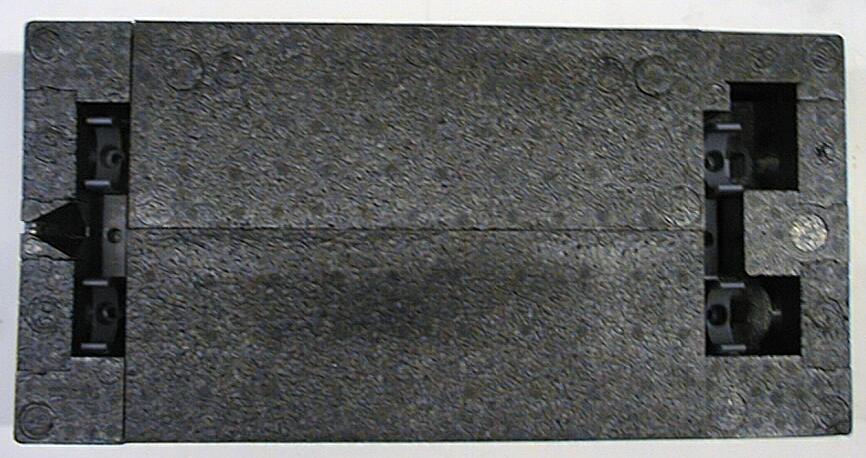

		954594	Isolierungsschalen	Pumpenset SPS 1	Pumpenset SPS 1	-

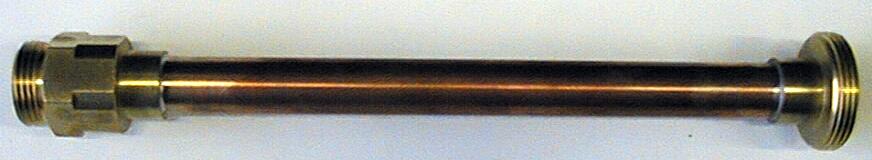

		954785	Rücklaufrohr	Pumpenset SPS1	Pumpenset SPS 1	-

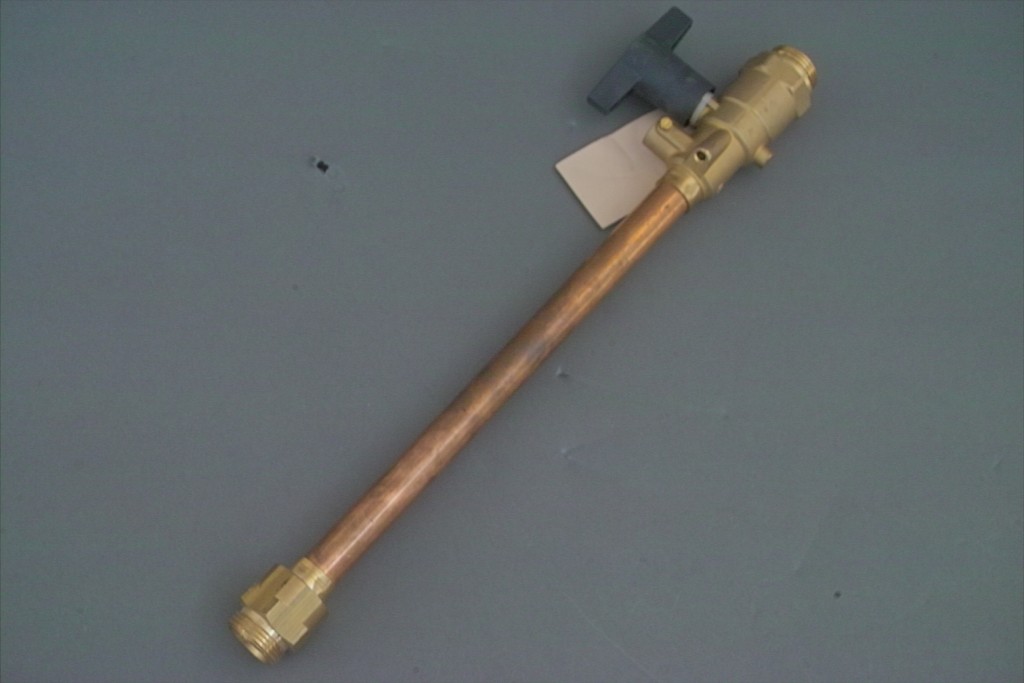

		976503	Absperrhahn rot mit Rohr SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	-

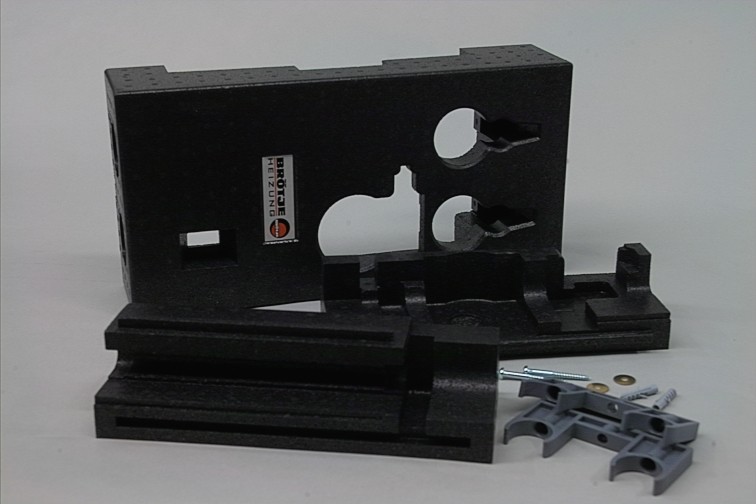

		976558	Isolierungsschalen SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	-

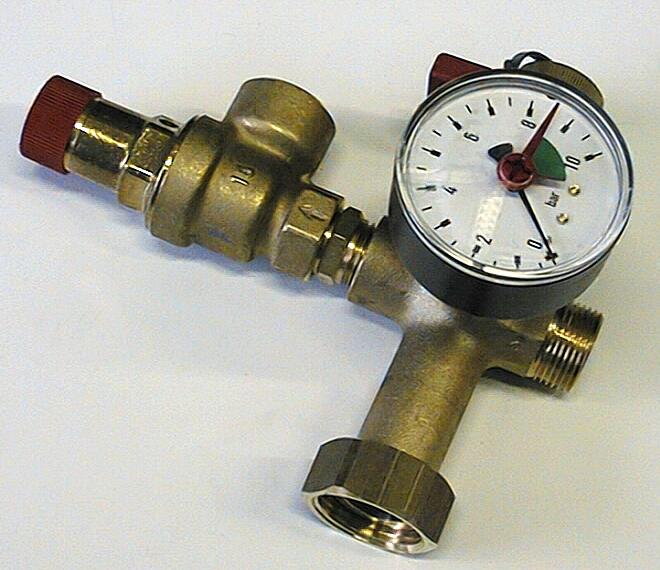

		954587	Sicherheitsgruppe	Pumpenset SPS1 / Pumpenset SPS 1.00/2.00	Pumpenset SPS 1.00/2.00	-
		680028	Pumpe Grundfoss UPS 25-80 [NEUE EAN 7310419]	Pumpenset SPS 3.18	Pumpenset SPS 3.18	-

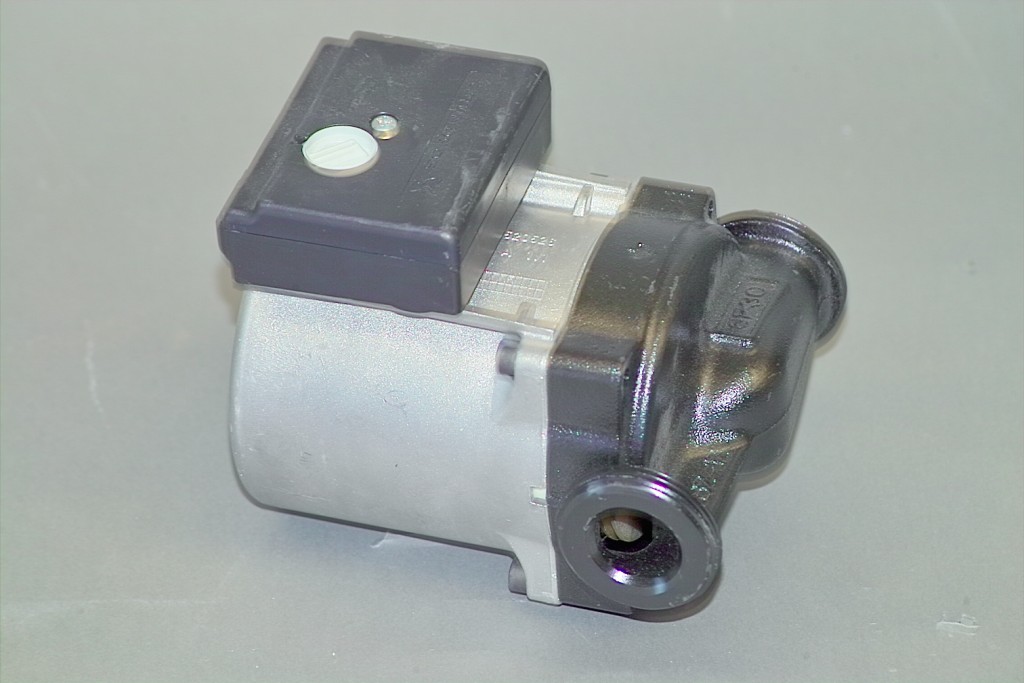

		662680	UPS 25-80/130 mm [NEUE EAN 7310419 + 7646340]		Pumpenset SPS 3.18	-

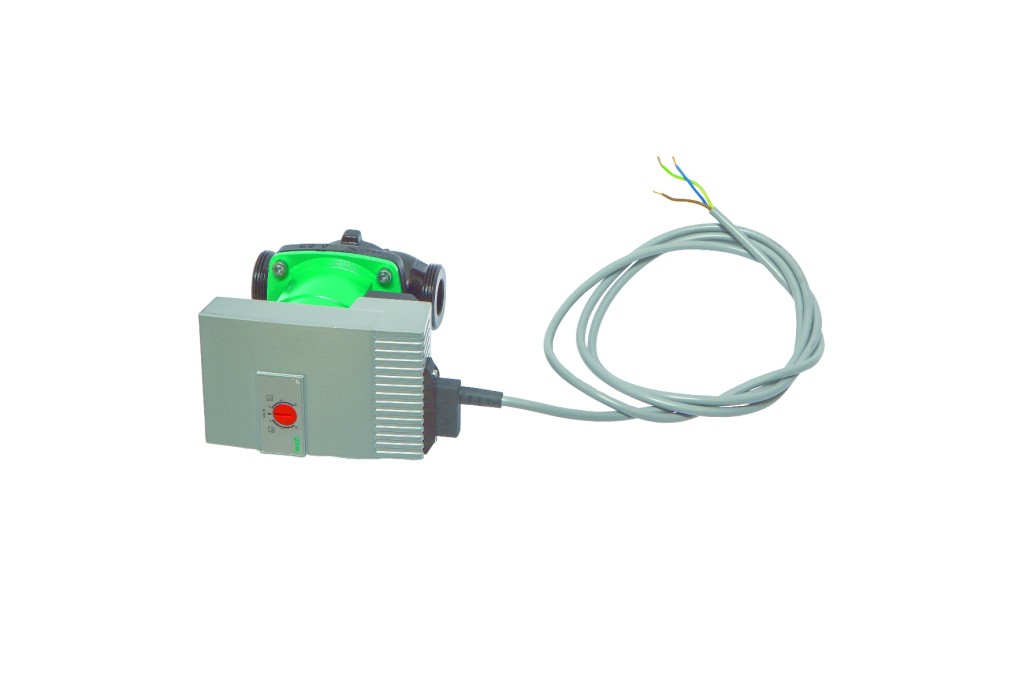

		7310419	Pumpe Wilo Stratos 25/ 1-11 [NEUE EAN 7837596]	(Neue Isolierung 7646338 notwendig)	Speicherbauteile	-

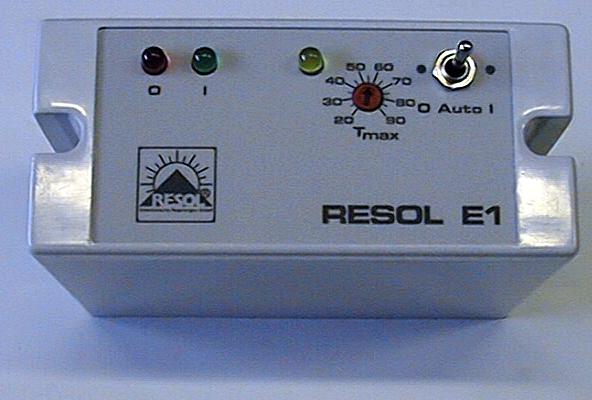

		954624	Regler E1		Regelungen	-

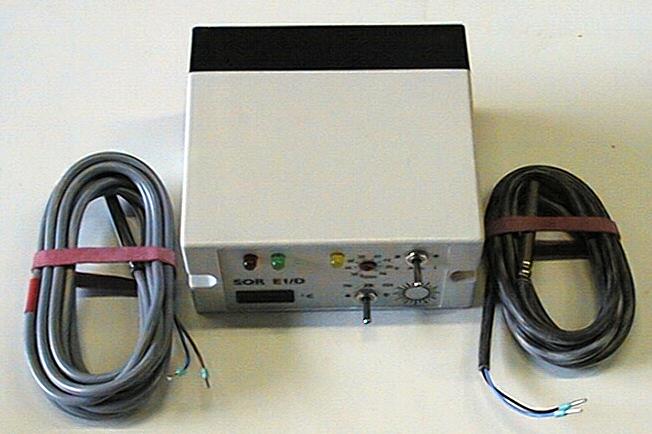

		954631	Regler E1 /D		Regelungen	-

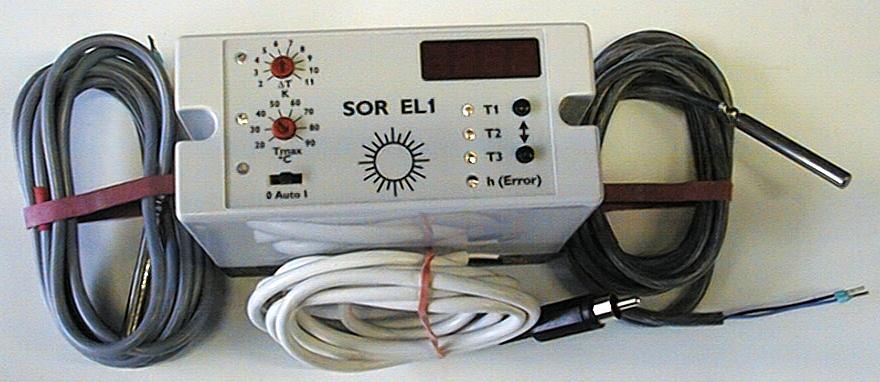

		954648	Regler EL 1		Regelungen	-

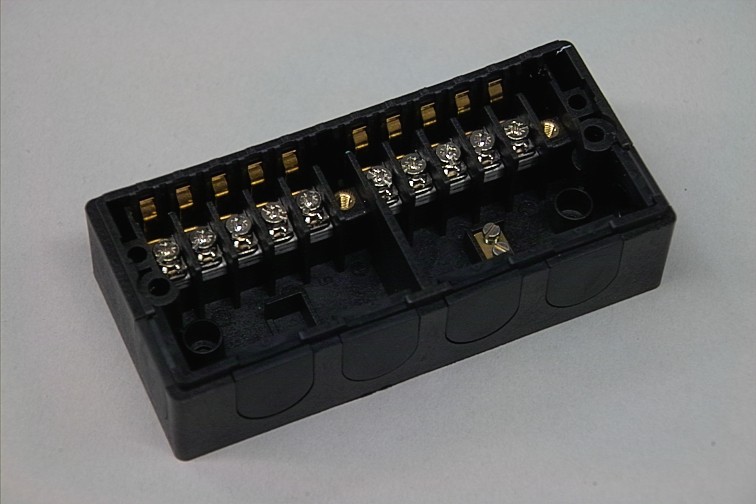

		954716	Sockel für Resol-Regler		Regelungen	-

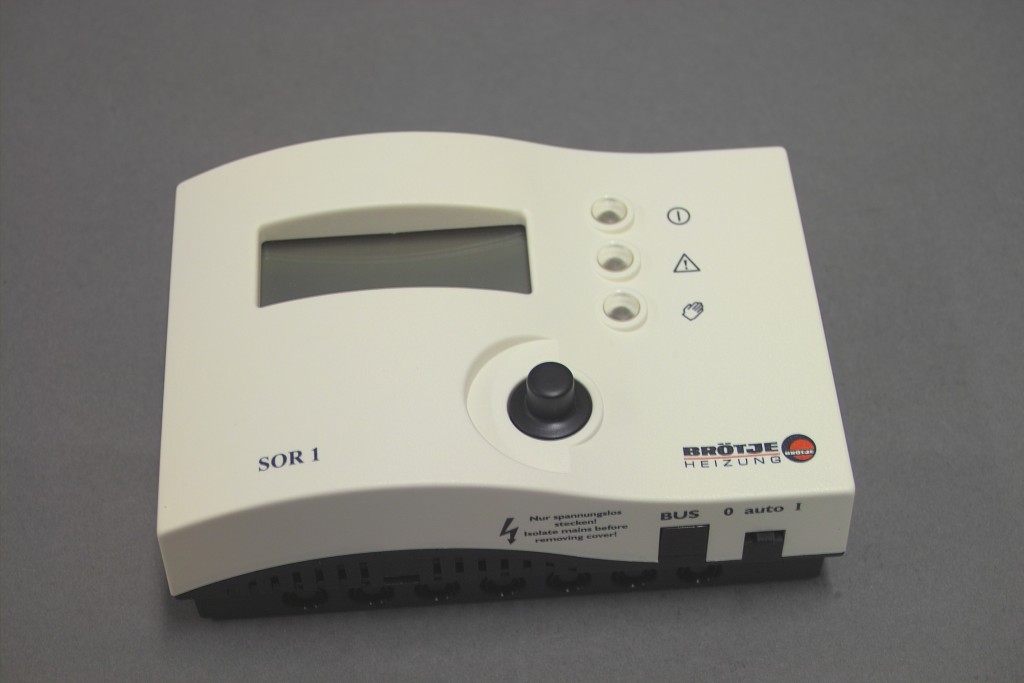

		976763	Regler SOR 1		Regelungen	-
		976855	Regler SOR 2		Regelungen	-

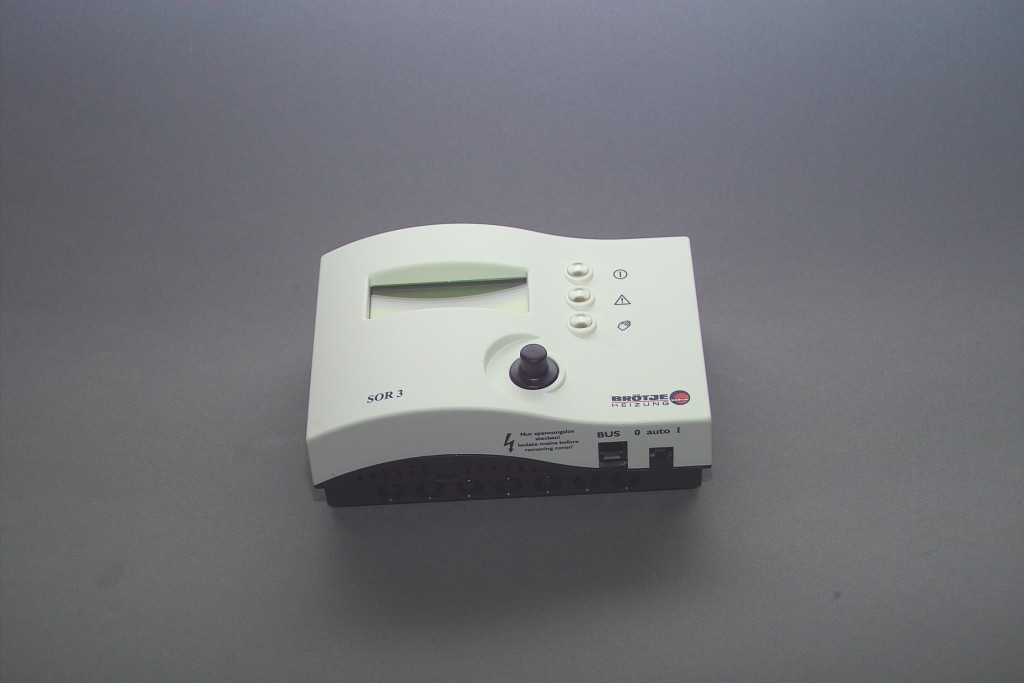

		976862	Regler SOR 3		Regelungen	-

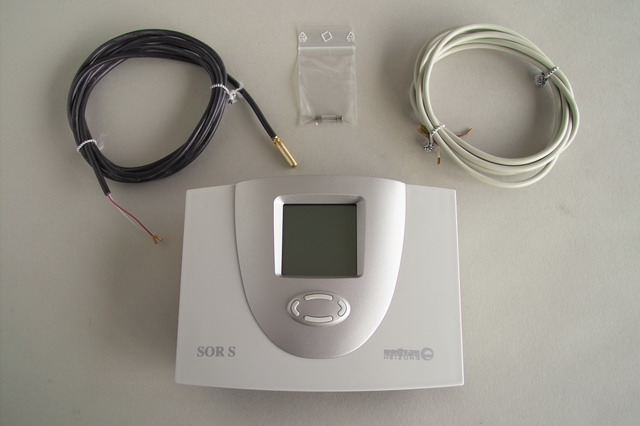

		604031	Regler SOR-S		Regelungen	-

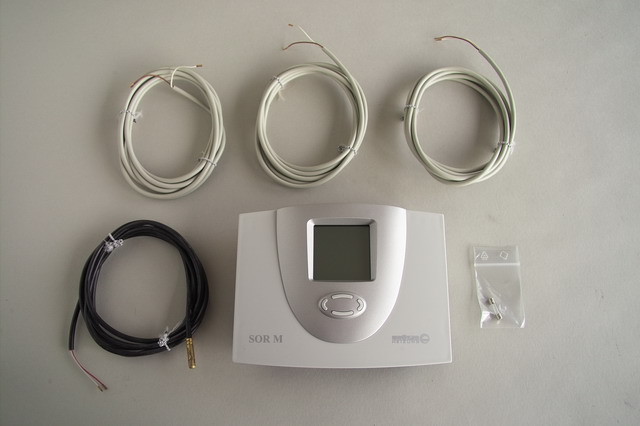

		604048	Regler SOR-M		Regelungen	-

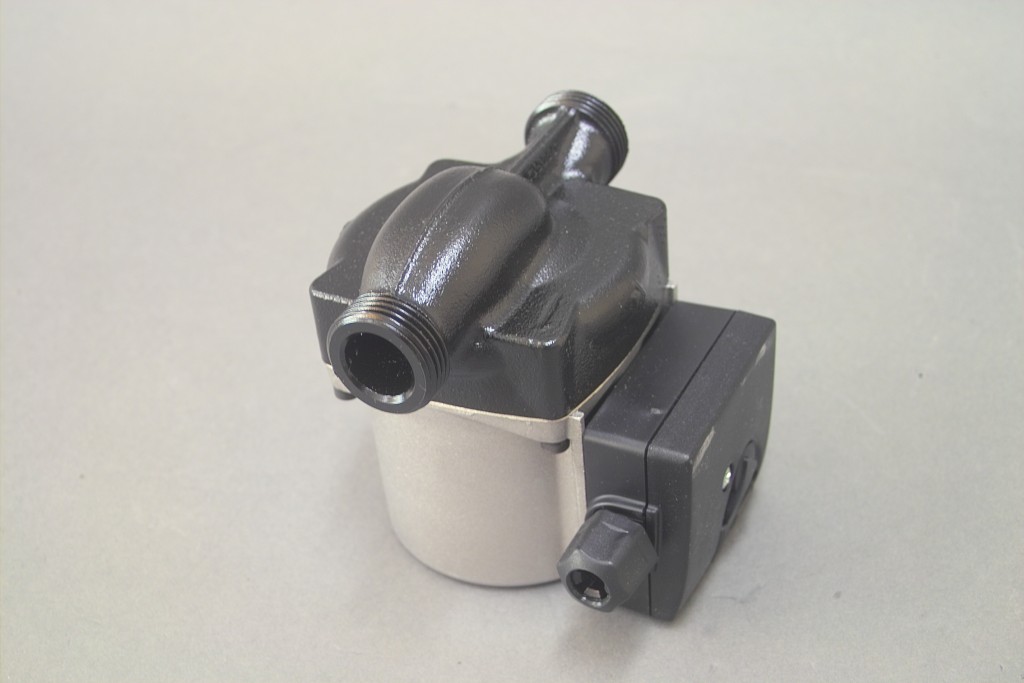

		610537	Pumpe UPS 15-40 1" [NEUE EAN 972451]	Pumpenset SPS 1.13/2.13	Solargruppe	-

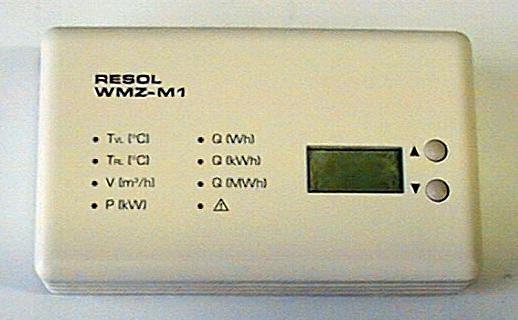

		954655	Fernanzeige WMZ		Wärmemengenzähler	-

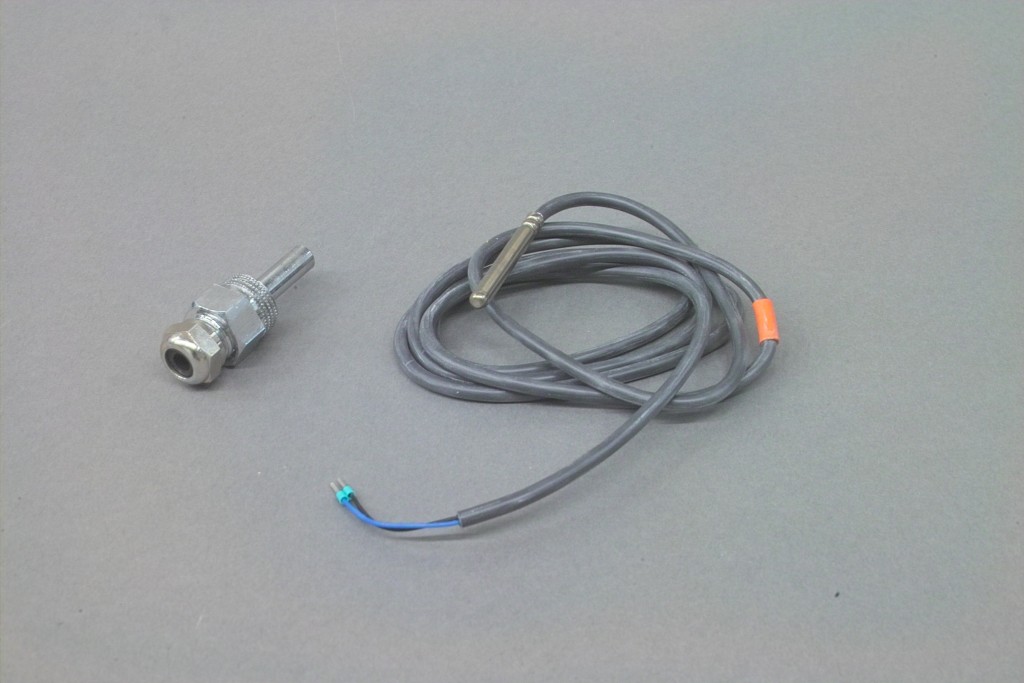

		954679	Fühler, FKP 40		Wärmemengenzähler	-

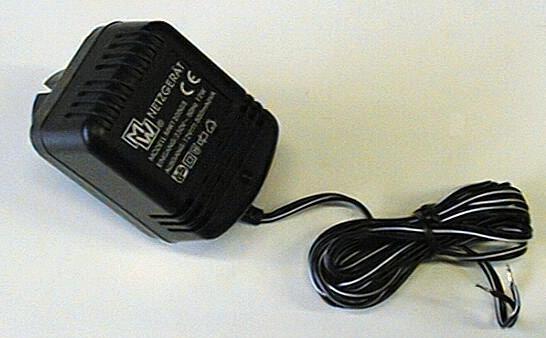

		954686	Netzgerät		Wärmemengenzähler	-

'a.A' = Preis auf Anfrage;   '-' = nicht mehr lieferbar
