Flachkollektoren FK/IK: Geräteinformationen

	Ersatzteil über Explosionszeichnung suchen (Hinweis: über die Positionsnummer gelangen Sie zum richtigen Teil in der Liste) - keine Zeichnung verfügbar -	Baujahre FK 24: 1999-2001 FK 24 T: 1999-2001 FK 25 R: 2003-2009 FK 25 R B: 2009-2011 FK 25 R C: 2011-2021 FK 26 WT: 2001-2003 FK 26 W: 2003-2011 FK 26 K: 2007-2010 FK 26 W B: 2011-aktuell FK 26 WL: 2010-2011 FK 26 WL B: 2011-aktuell IK 25: 2003-2004 IK 25 E: 2004-2009 IK 25 K: 2009-2018 FKR 25: 2018-aktuell
Flachkollektoren FK/IK: Dokumentation (42 Dokumente verfügbar) 42 Dokumente verfügbar Montage-/Installationsanleitungen: Nummer Version Hinweis Sprache      Dachbügelmontage Parallel DB SB 421773 09.05 Schieferdach-/Biberschwanzdächer D     Flachkollektoren in Aufdach- oder Flachdachmontage FKR 25/FKR-L 25/SHBG-FK/SHBE-FK 7777356-02 02.21 - D     MONTAGE Anschluss-Set AS MAG B 305746-03 05.12 - D     Montageanleitung Dachbügelset DBS 00 B/Biberschwanzset BSS 00 B für Rahmenkollektor FK 25 R C/Wannenkollektor FK 26 W B/FK 26 WL B 6903762-03 05.17 Serie B D     Montageanleitung Dachbügelset DBS 20 B für Rahmenkollektor FK 25 R C/Wannenkollektor FK 26 W B 6903768-02 05.17 Serie B D     Montageanleitung Dachbügelset DBS LSolarPlan FK 26 WL 421725 06.09 - D     Montageanleitung Flachkollektor-Rahmen FKR 25 Indach-Montage Dachpfannen 17º-55º 7700055-12 04.19 - D     Montageanleitung Flachkollektor-Rahmen FKR 25 Indach-Montage Dachpfannen 22º-55º 7700053-14 04.19 - D     Montageanleitung Flachkollektor-Rahmen FKR 25 Indach-Montage Schiefer- und Biberschwanzdach 22º-55º 7700054-13 01.19 - D     Montageanleitung Hydraulik-Anschluss SHAG-FKR für Rahmenkollektor FKR 25 7698893-11 06.18 - D     Montageanleitung Indachkollektor Solar Plan IK 25 K 6901028-02 12.17 - D     Montageanleitung Solar Flachkollektoren FK 26 WL 399788 11.10 - D     Montageanleitung Stockschraubenset STS 00 B für Rahmenkollektor FK 25 R C/Wannenkollektor FK 26 W B/FK 26 WL B 6903765-01 05.17 Serie B D     Montageanleitung Stockschraubenset STS 20 B für Rahmenkollektor FK 25 R C/Wannenkollektor FK 26 W B 6903771-01 05.17 Serie B D     Montageanleitung Stockschraubenset STS 35-50 B für Rahmenkollektor FK 25 R C/Wannenkollektor FK 26 W B/FK 26 WL B 6903774-01 05.17 Serie B D     Montageanleitung Stockschraubensetset STSL 45 SolarPlan FK 26 WL 421724 06.09 - D Technische Information: Nummer Version Hinweis Sprache      Rahmenkollektor SolarPlan FK 25 R C 7304474 07.11 - D     Solarkollektoren und -systeme SolarPlan und SolarPlus 7304476 04.13 - D     SolarPlan FK 26 W B und FK 26 WL B 399893 10.11 Serie B D     SolarPlan und SolarPlus 422298 06.10 Neuere Version mit SPZ Speicher D     SolarPlan, SolarPlus, HydroComfort SPZ, HydroComfort SSB, HydroComfort SBH, SPS Pro, SPS 2.13 B, SPS 3.18 B 629317-03 11.13 - D     SOLARSYSTEME W+WH, Kollektoren SolarPlan FK + IK, SolarPlus HP + DF 394989 06.08 - D     Technische Information Solarkollektoren und -systeme 7742276-01 11.15 - D     Technische Information Solarkollektoren und -systeme; Flachkollektor FKR 25 / FKR-L 25 / FK 25 W B / FK 26 WL B, Vakuumröhrenkollektor RDF 12/18 7742277-03 06.21 - D Zubehör: Nummer Version Hinweis Sprache      Montageanleitung Anschluss-Set AS FK 305864 11.03 - D     Montageanleitung Anschluss-Set AS FK 2 305864 05.06 - D     Montageanleitung Anschluss-Set AS IK 332531 08.93 - D     Montageanleitung Anschluss-Set AS IKE 305878-02 01.16 - D     Montageanleitung FK25R Aufdach Dachbügelmontage 20° DBS 20 N 690949 10.07 - D     Montageanleitung FK25R Aufdach Dachbügelmontage Parallel DBS 00 N 690948 10.07 - D     Montageanleitung FK25R Aufdach Stockschraubenmontage 20° STS 20 N 690946 10.07 - D     Montageanleitung FK25R Aufdach Stockschraubenmontage 45° STS 45 N 690947 10.07 - D     Montageanleitung FK25R Aufdach Stockschraubenmontage Parallel STS 00 N 690945 10.07 - D     Montageanleitung FK26W Aufdach Dachbügelmontage 20° DBS 20 690400 10.07 - D     Montageanleitung FK26W Aufdach Dachbügelmontage Parallel DBS 00 690392 10.07 - D     Montageanleitung FK26W Aufdach Stockschraubenmontage 20° STS 20 - - - D     Montageanleitung FK26W Aufdach Stockschraubenmontage 45° STS 45 690402 10.07 - D     Montageanleitung FK26W Aufdach Stockschraubenmontage Parallel STS 00 690401 10.07 - D     Montageanleitung Indachkollektor IK 25 305838 04.03 - D     Montageanleitung Indachkollektor IK 25 E - - - D     Montageanleitung Indachkollektor IK 25 E (Beiblatt Pfannendachmontage) - - - D     Montageanleitung Indachkollektor IK 25 E (Schiefereindeckrahmen) - - - D

Flachkollektoren FK/IK: Teileliste

Sortieren nach Katalog: aufsteigendKatalog: absteigendPos.: aufsteigendPos.: absteigendArt-Nr.: aufsteigendArt-Nr.: absteigendName: aufsteigendName: absteigendInfo: aufsteigendInfo: absteigendGruppe: aufsteigendGruppe: absteigendPreisgruppe: aufsteigendPreisgruppe: absteigend        Filter: Nur aktuelle (lieferbare) Artikel anzeigen

Zeichn.	Pos.	Art-Nr.	Name	Info	Gruppe	Preisgruppe	Doku	Foto	Best.
		7306657	FK 25 R Solarkollektor (mit eloxiertem Rahmenprofil)		FK Ersatzkollektoren	-
		7306658	FK 25 R B Solarkollektor		FK Ersatzkollektoren	-
		7306659	FK 26 K Solarplan Kompakt		FK Ersatzkollektoren	-
		7306660	FK 26 W Solarkollektor		FK Ersatzkollektoren	-
		7306661	FK 26 WL Wannenkollektor		FK Ersatzkollektoren	86
		7307396	IK 25E Indachkollektor		FK Ersatzkollektoren	-
		925945	Stockschraube M12x350 Niro STS00		STS 00 Stockschraubenset	13
		946902	Gummidichtung für Stockschraube STS00		STS 00 Stockschraubenset	6
		976343	Scheibe M12 DIN 125 Niro STS00		STS 00 Stockschraubenset	8
		976381	Sechskantmutter M12 DIN 934 Niro STS00		STS 00 Stockschraubenset	8

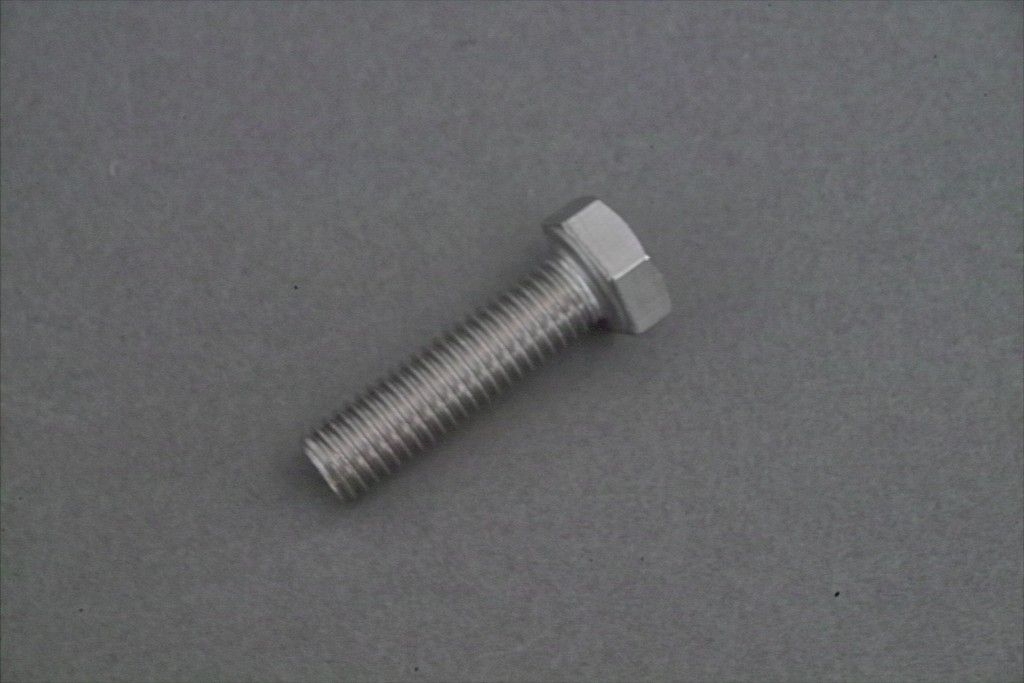

		976442	Schraube Sechskant Niro M 8 x 30 STS		STS 00 Stockschraubenset/DBS Dachbügelsets/Trageschienensets	8

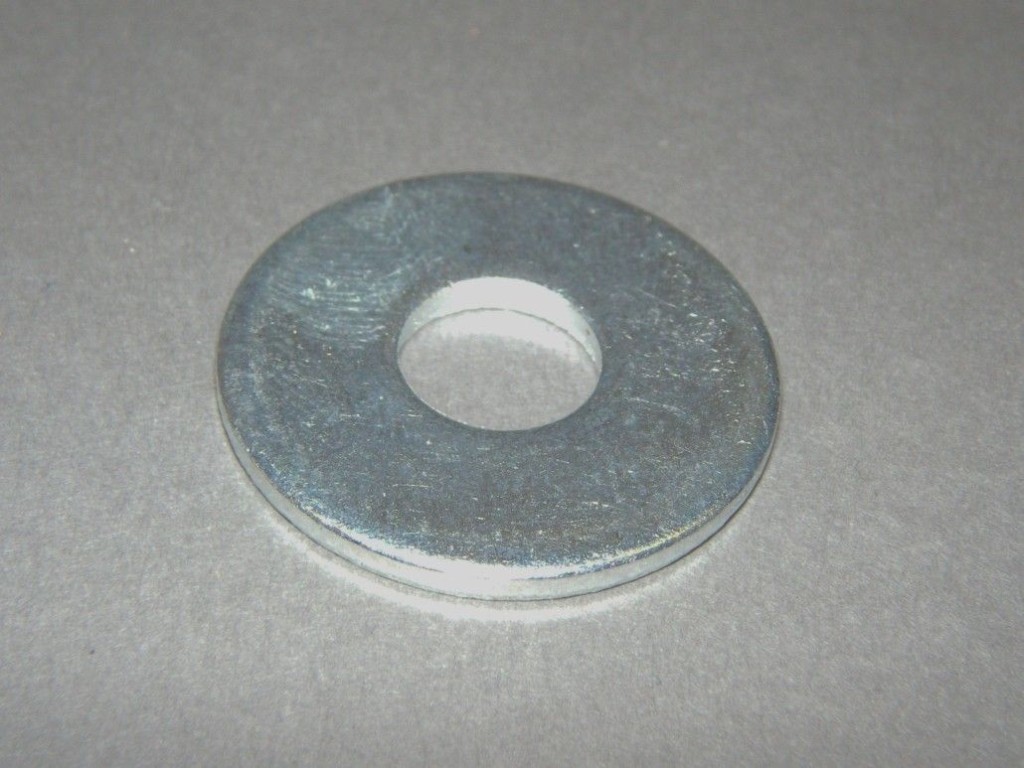

		976466	Scheibe M8 DIN9021 Niro STS00		STS 00 Stockschraubenset/DBS Dachbügelsets/Trageschienensets	8

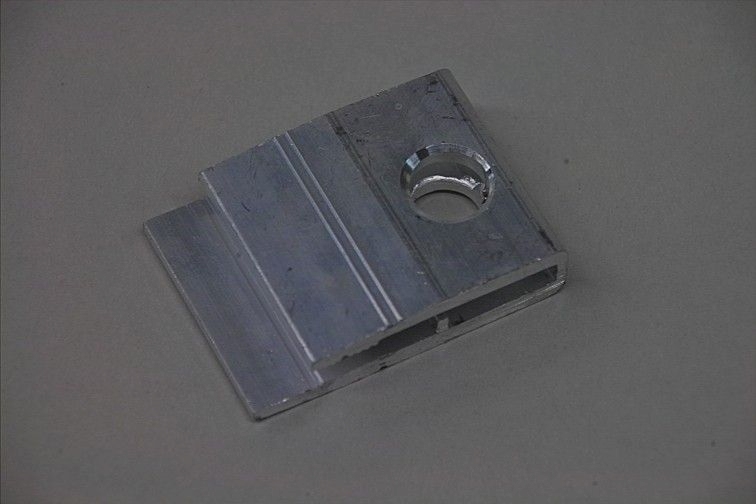

		976411	Klemmstück 40 DM13 STS00		STS 00 Stockschraubenset	14
		999472	Klemmstück 40	DM9 STS 20/45, STS 20N/45N, DBS 00/00N, DBS 20/20N	STS 00 Stockschraubenset/DBS Dachbügelsets	12

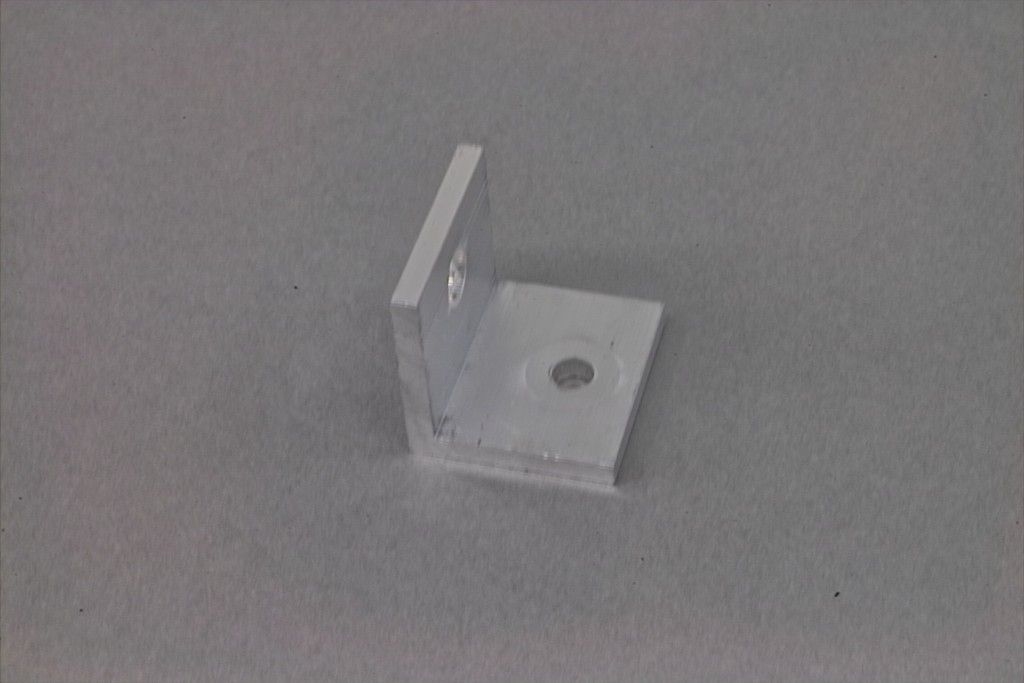

		999489	Winkel 45/45/9 L50	DM13/9 STS 20/45, STS 20N/45N	STS 00 Stockschraubenset	14

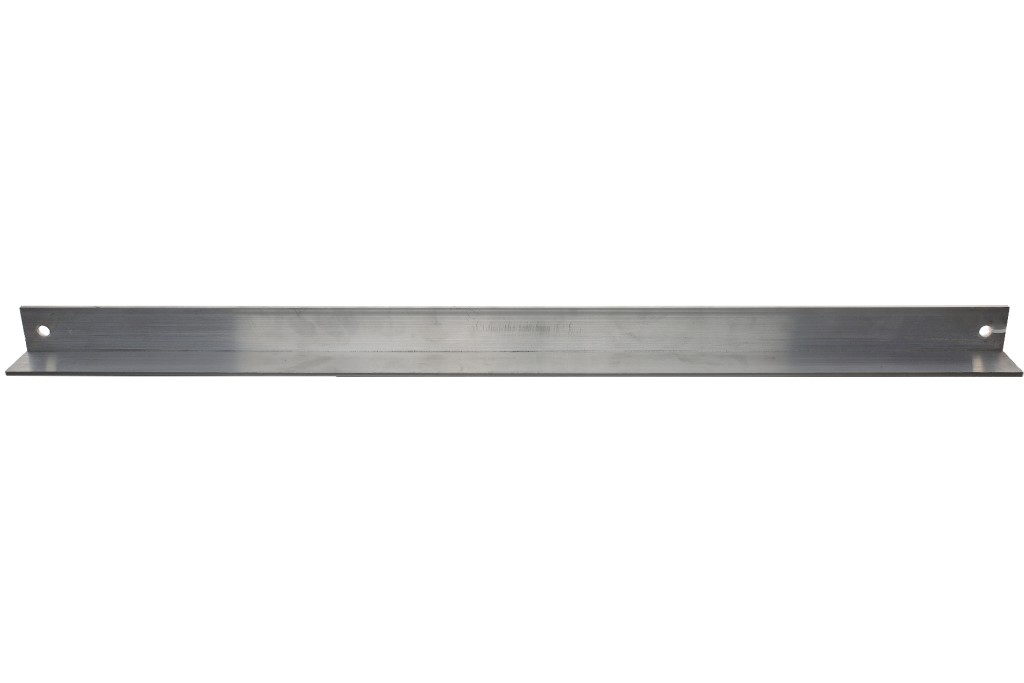

		999502	Stützwinkel 40 20°	STS 20N / DBS 20N	STS 00 Stockschraubenset/DBS Dachbügelsets	16
		999526	Stützwinkel 40 45°	STS 45N	STS 00 Stockschraubenset	22
		999540	Auflagewinkel 40	STS 20N/45N, DBS 20N	STS 00 Stockschraubenset/DBS Dachbügelsets	28

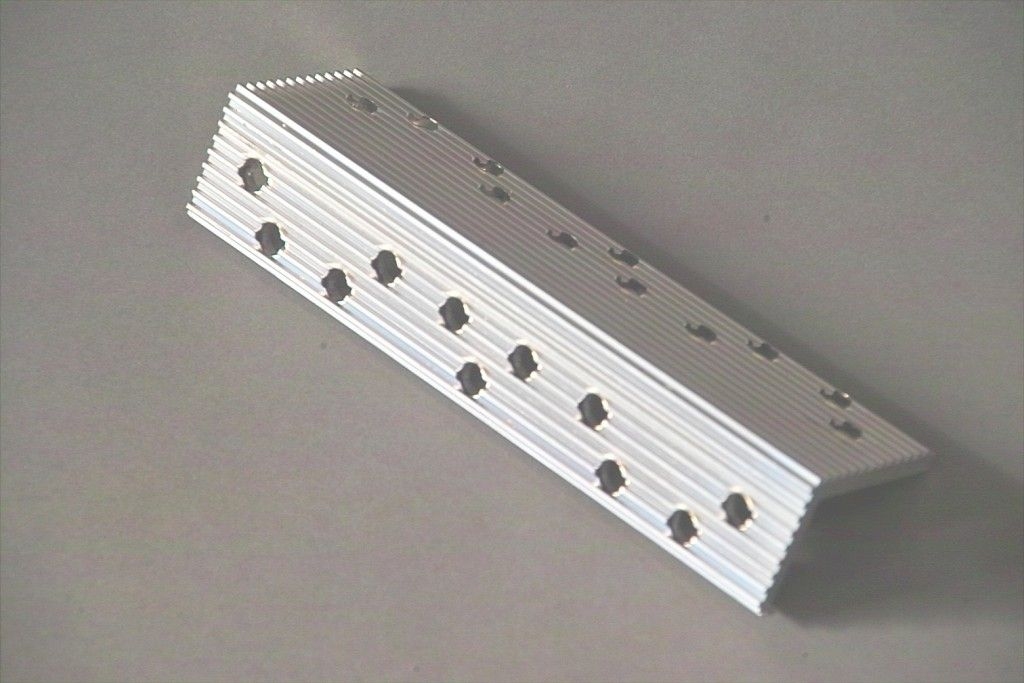

		999595	Dachbügelkonsole 2000/neu		DBS Dachbügelsets	18

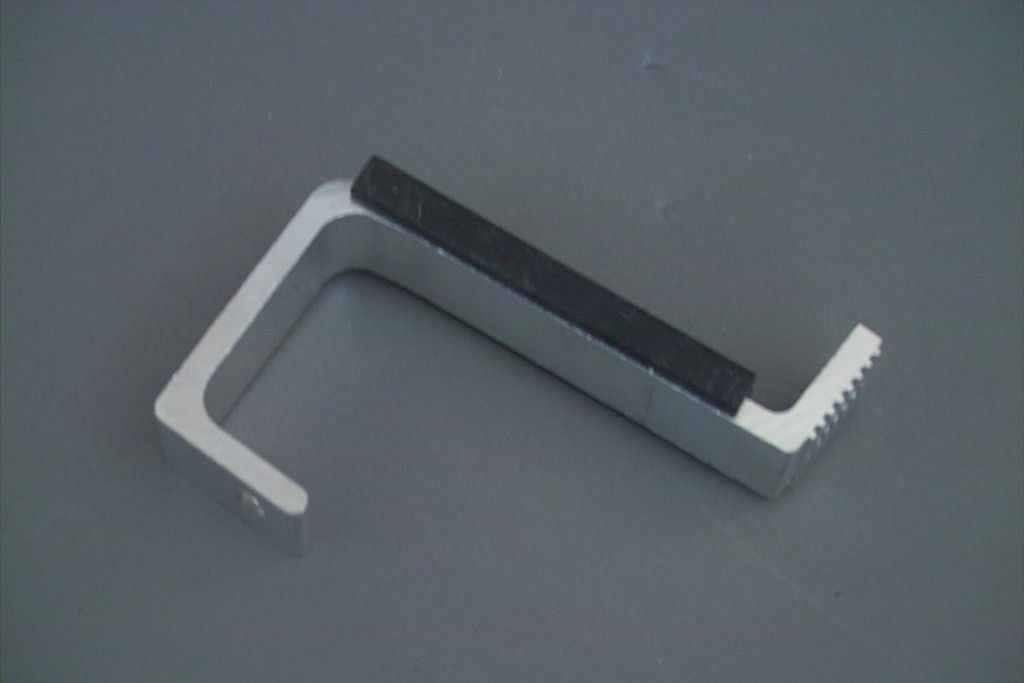

		999601	Dachbügelhalterung 2000/neu		DBS Dachbügelsets	18
		999687	Torbandschraube. M8x25 verz.		DBS Dachbügelsets	6
		999694	Flachdichtung 3/4" AFM 34 SPÄH		IGM/IME	8

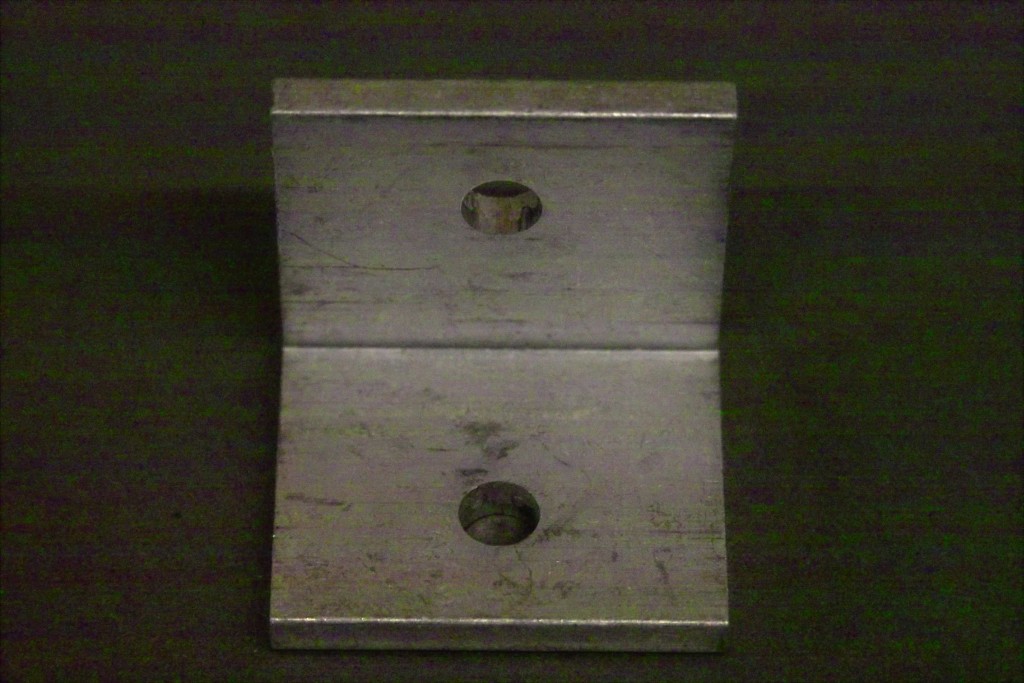

		999649	Winkel 45/45/9 L50	DM 9/9 DBS 20/20N	DBS Dachbügelsets	11
		999632	Auflagewinkel 30	DBS 00	DBS Dachbügelsets	21
		999656	Auflagewinkel 30	DBS 00N	DBS Dachbügelsets	24
		999557	Flachdichtung 1" AFM 34 SPÄH	STS 20/45 und STS 20N/45N, IGM/IME für IK 25 K	STS 00 Stockschraubenset/DBS Dachbügelsets/Trageschienensets	8

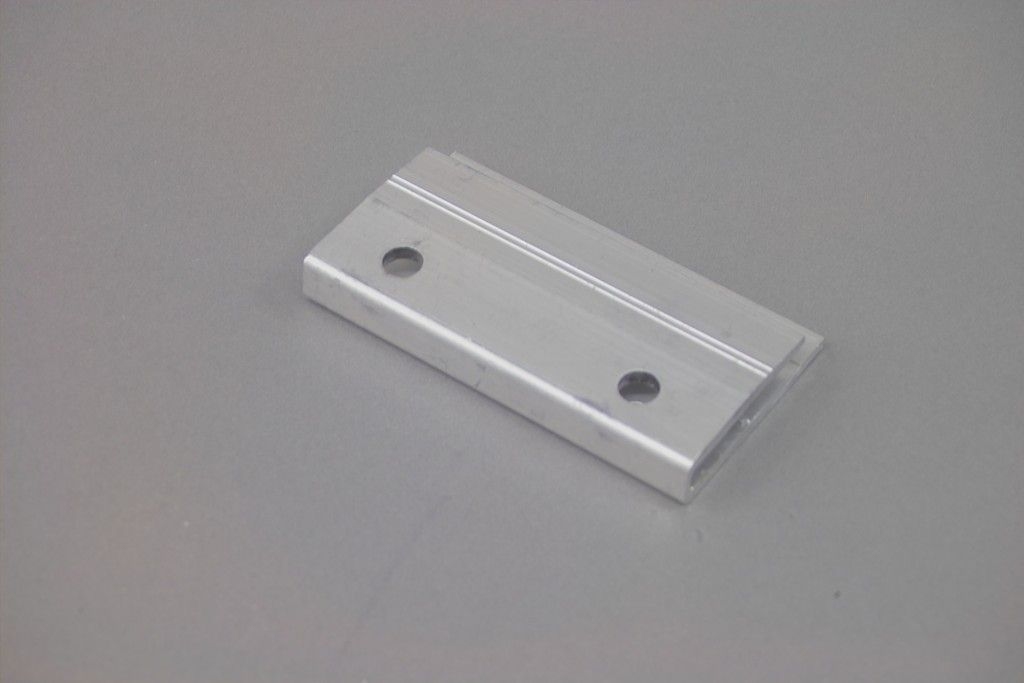

		999618	Klemmstück 100 DM9	VB TSS	Trageschienensets	13
		7306524	Endkappenset Trageschienen FK - R C/ W B/ WL B	Neue Kollektoren FK ab Mai 2011	Trageschienensets	18
		667685	Vorderteil Ecke links, 612 mm	BEG-SD	Indachmontagesets	26
		667951	Vorderteil Mitte, 1275 mm	BEG-SD, BEE-SD	Indachmontagesets	30
		667920	Vorderteil Ecke rechts, 662 mm	BEG-SD	Indachmontagesets	26

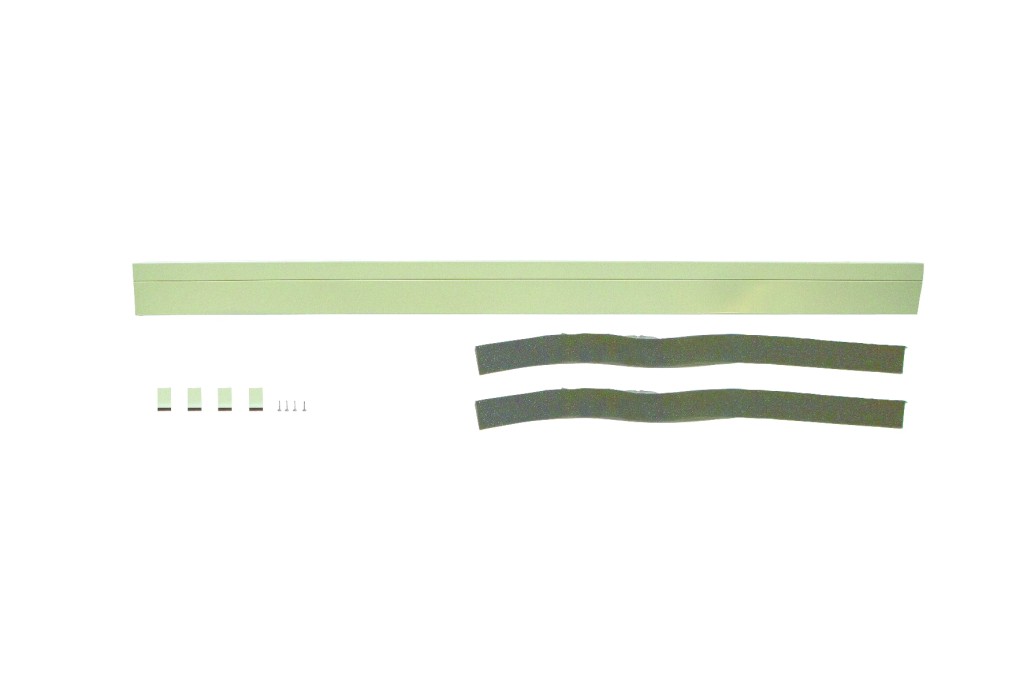

		667845	Seitenteil links, 1875 mm	BEG-SD/ZD/ZDV	Indachmontagesets	50

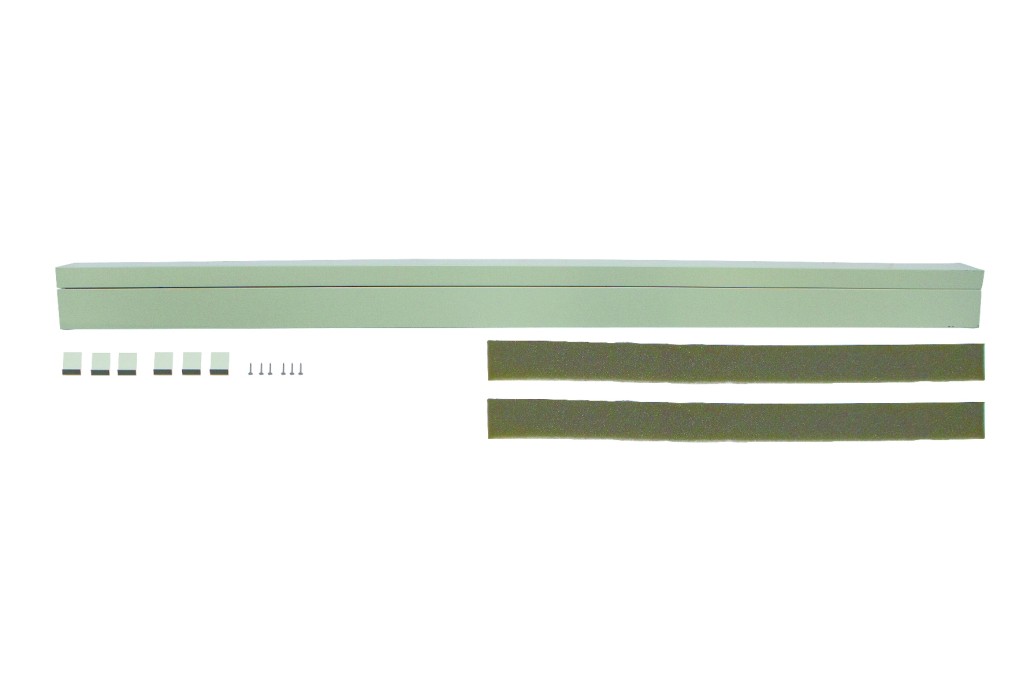

		667852	Seitenteil rechts, 1875 mm	BEG-SD/ZD/ZDV	Indachmontagesets	50

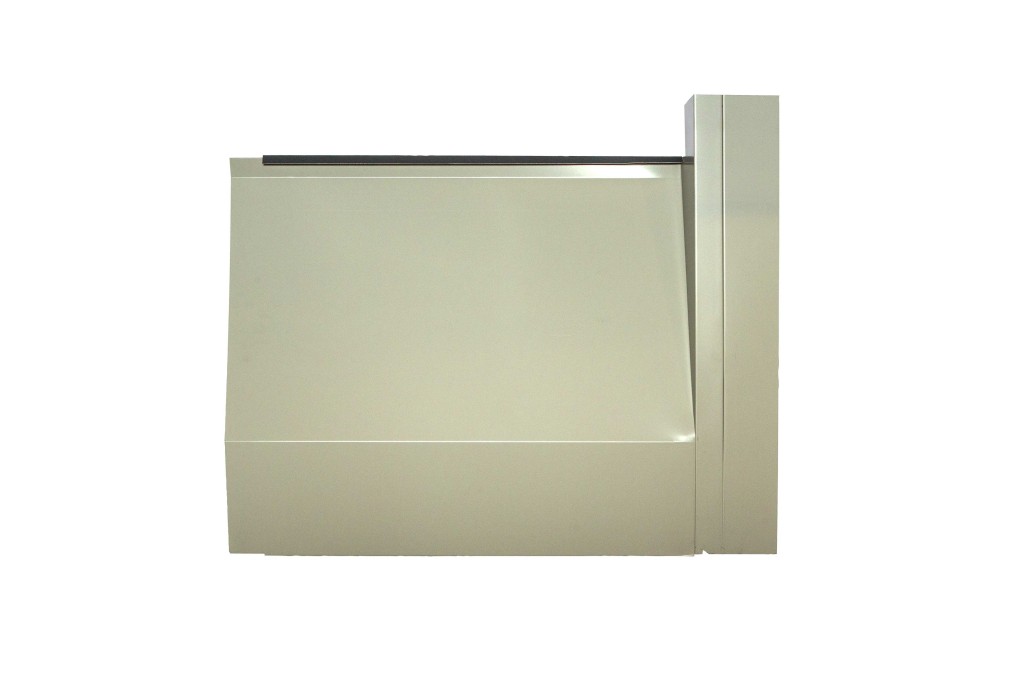

		667586	Hinterteil Ecke links, 612 mm	BEG-SD/ZD	Indachmontagesets	58

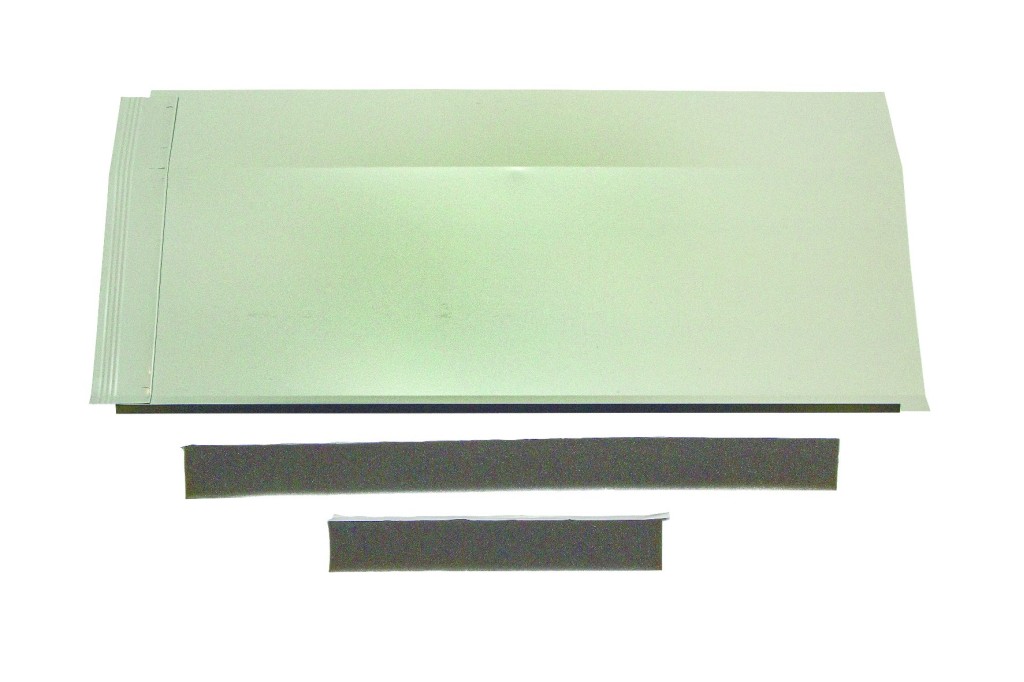

		667623	Hinterteil Mitte, 1275 mm	BEG-SD/ZD, BEE-SD	Indachmontagesets	56

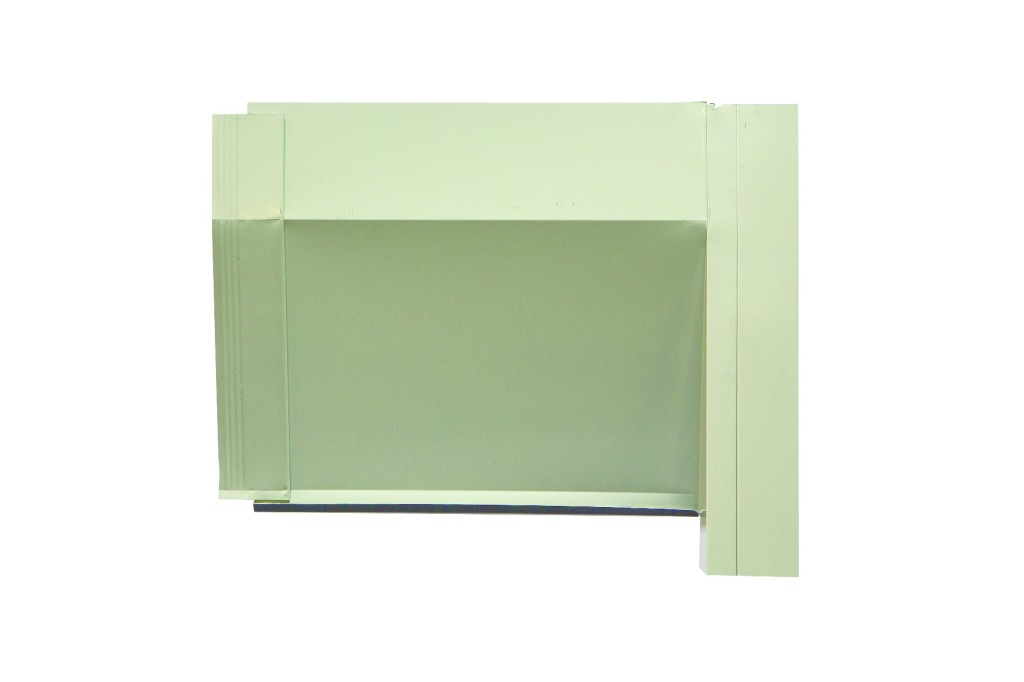

		667609	Hinterteil Ecke rechts, 662 mm	BEG-SD/ZD	Indachmontagesets	57

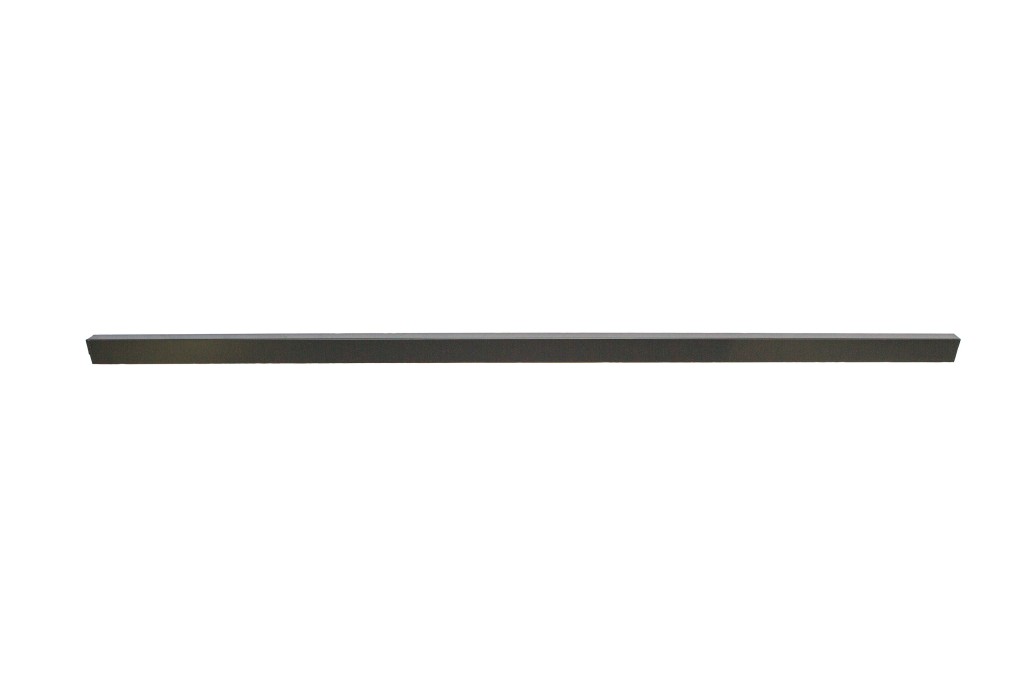

		667548	Abdeckschiene links, 2032 mm	BEG-SD/ZD/BD/BDU/ZDV	Indachmontagesets	30
		667555	Abdeckschiene rechts, 2032 mm	BEG-SD/ZD/BD/BDU/ZDV	Indachmontagesets	30

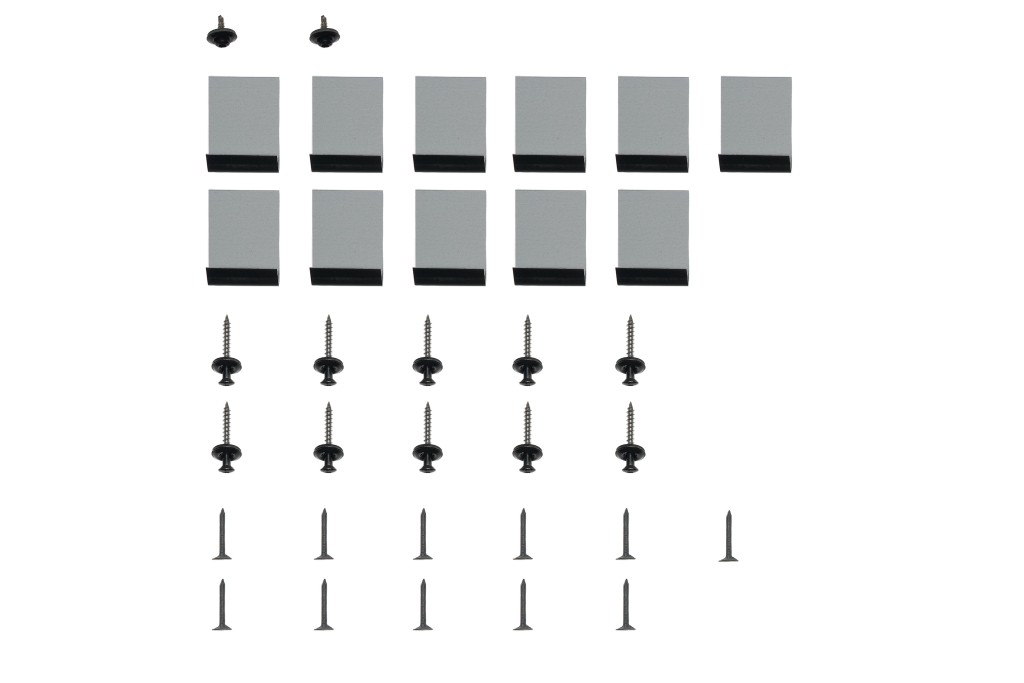

		667562	Blechhalter	BEG-SD/ZD, BEE-SD/ZD/BD	Indachmontagesets	26

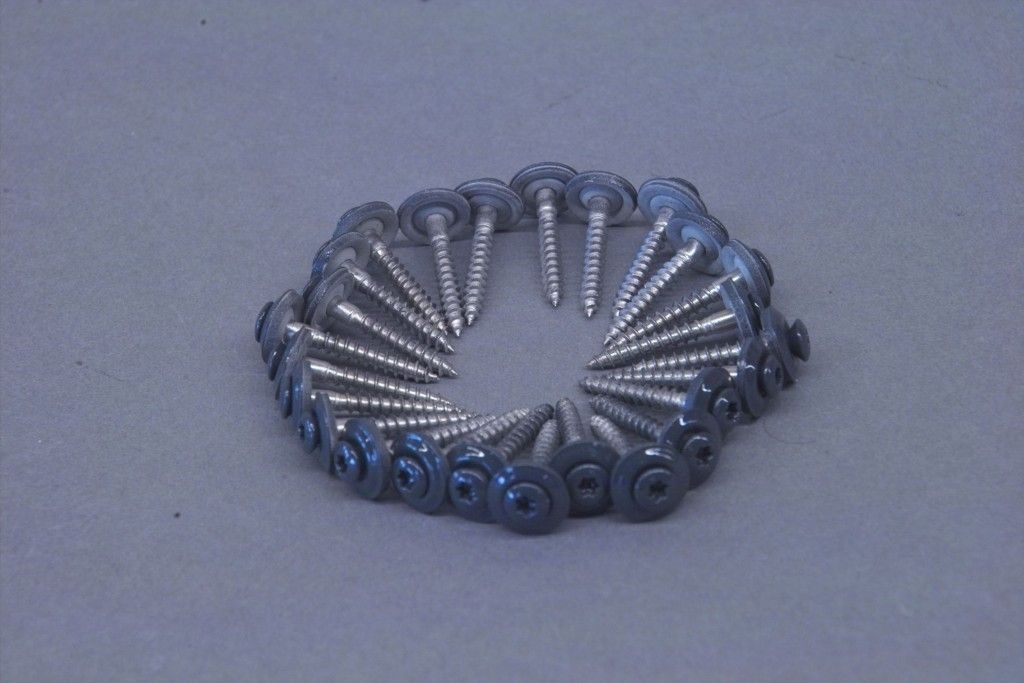

		667890	Spenglerschrauben 4,5 x 35 (25 Stück)		Indachmontagesets	23

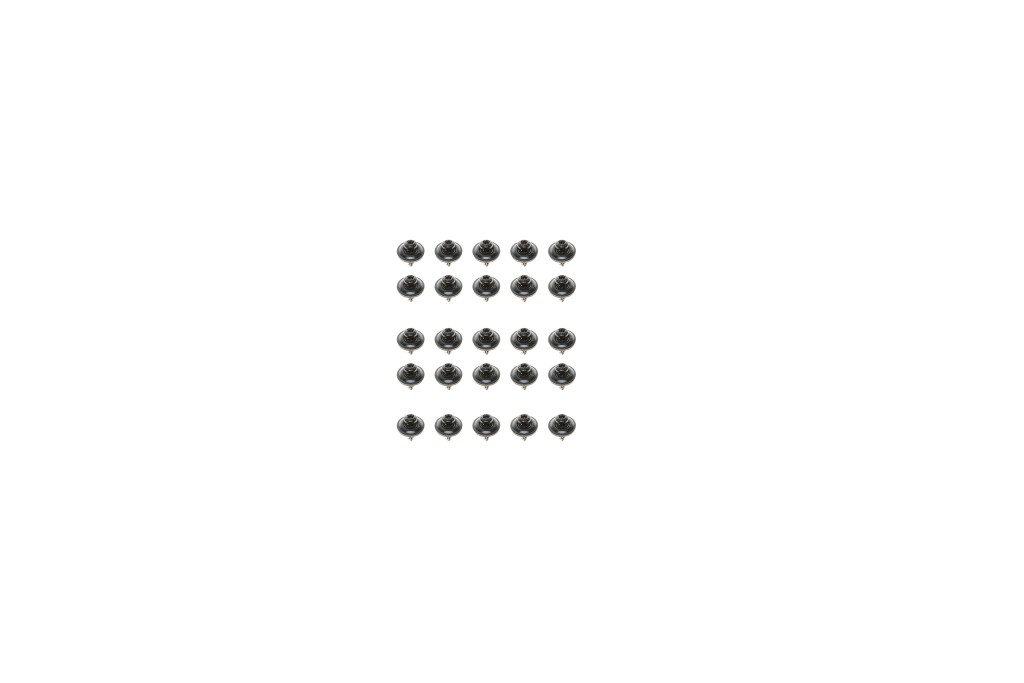

		667883	Spenglerschrauben 3,9 x 12 (25 Stück)		Indachmontagesets	19
		667708	Vorderteil Mitte, 1275 mm	BEG-SD, BEE-SD	Indachmontagesets	30

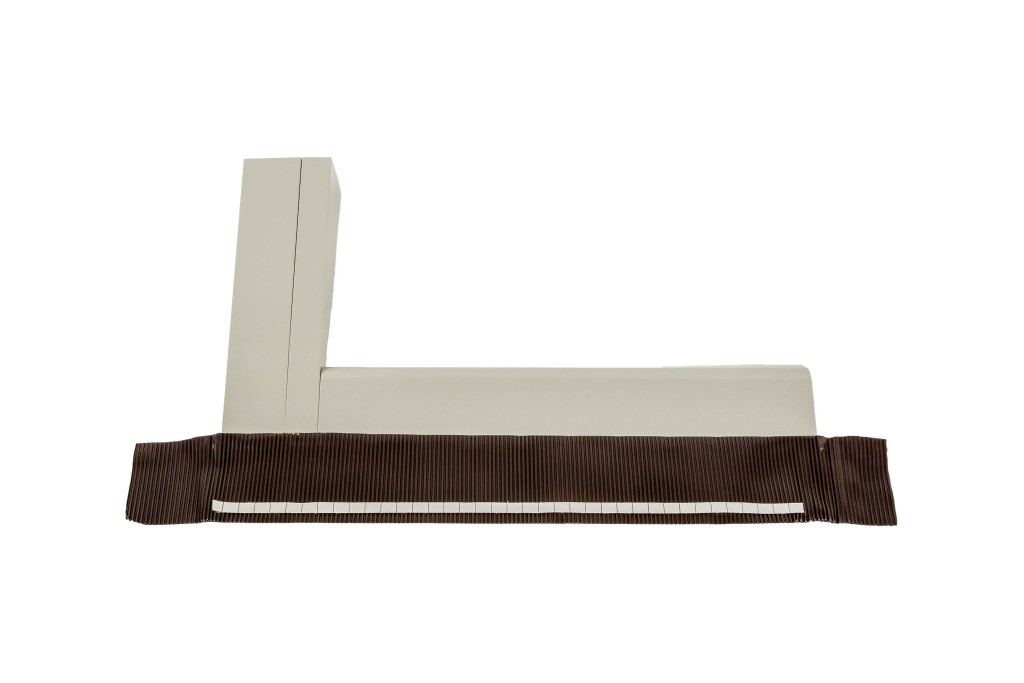

		667906	Vorderteil Ecke links, 612 mm	BEG-ZD	Indachmontagesets	46

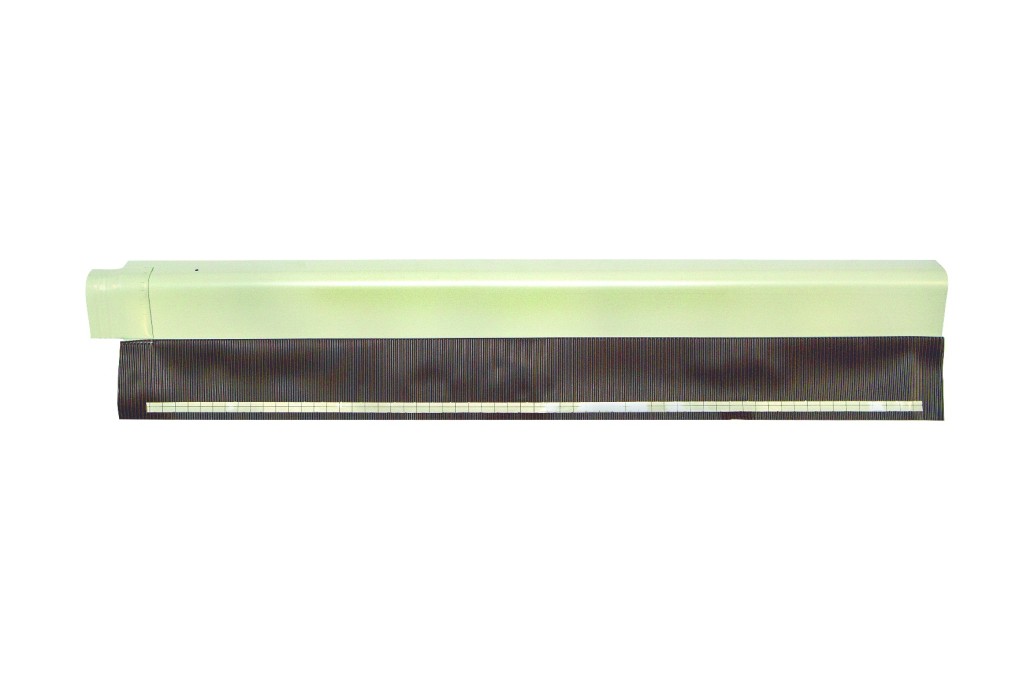

		667692	Vorderteil Mitte, 1275 mm	BEG-ZD, BEE-ZD	Indachmontagesets	54

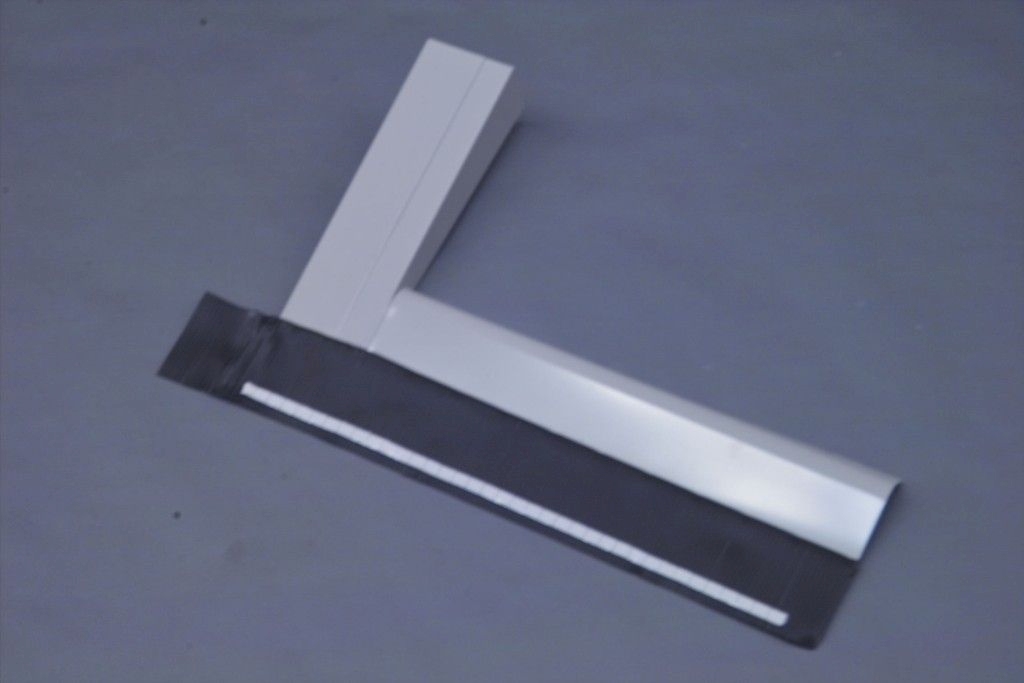

		667937	Vorderteil Ecke rechts, 662 mm	BEG-ZD	Indachmontagesets	46

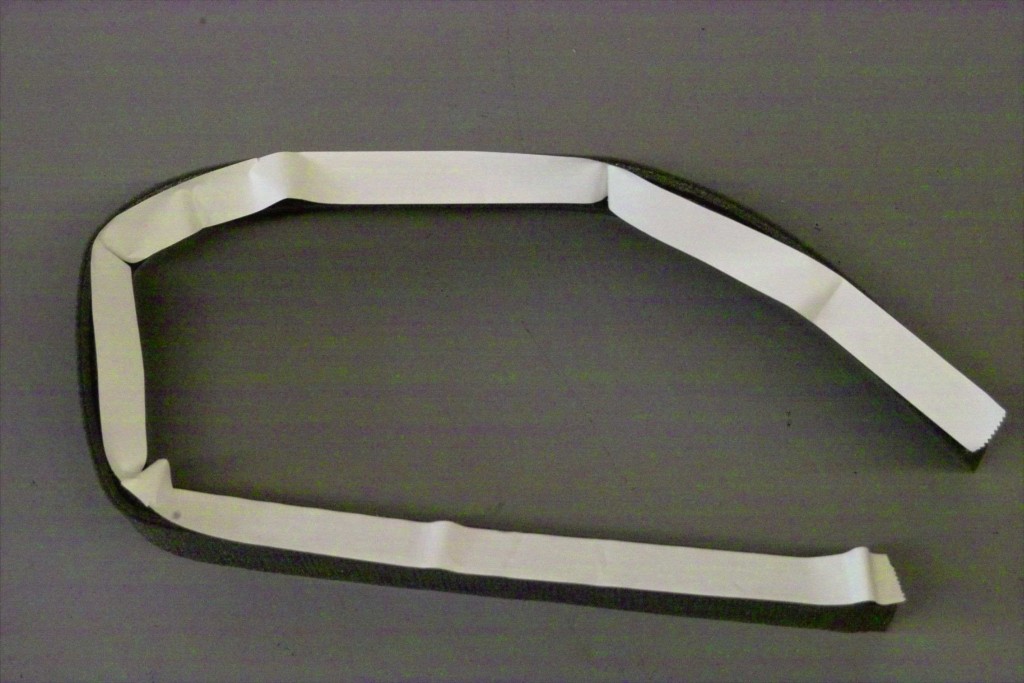

		667838	Schaumstoffdichtkeil lang - 1000	BEG-ZD, BEE-ZD	Indachmontagesets	25
		667913	Vorderteil Ecke links, 612 mm	BEG-BD	Indachmontagesets	26
		667944	Vorderteil Ecke rechts, 662 mm	BEG-BD	Indachmontagesets	26
		667678	Nockenbleche links Iang, 280 mm	BEG-BDU/BD	Indachmontagesets	25
		667821	Nockenbleche rechts lang, 280 mm	BEG-BDU/BD	Indachmontagesets	25
		667593	Hinterteil Ecke links, 612 mm	BEG-BD	Indachmontagesets	29
		667630	Hinterteil Mitte, 1275 mm	BEG-BD, BEE-BD	Indachmontagesets	30
		667616	Hinterteil Ecke rechts, 662 mm	BEG-BD	Indachmontagesets	29

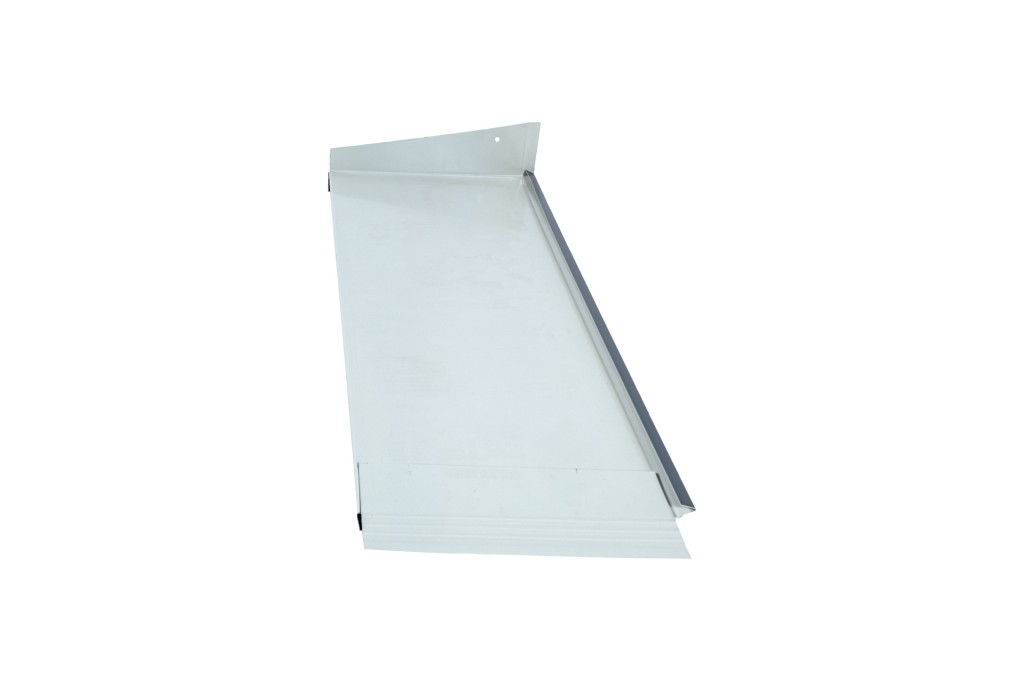

		667647	Mittelabdeckung links, 612 mm	BEG-BDU/ZDV	Indachmontagesets	46

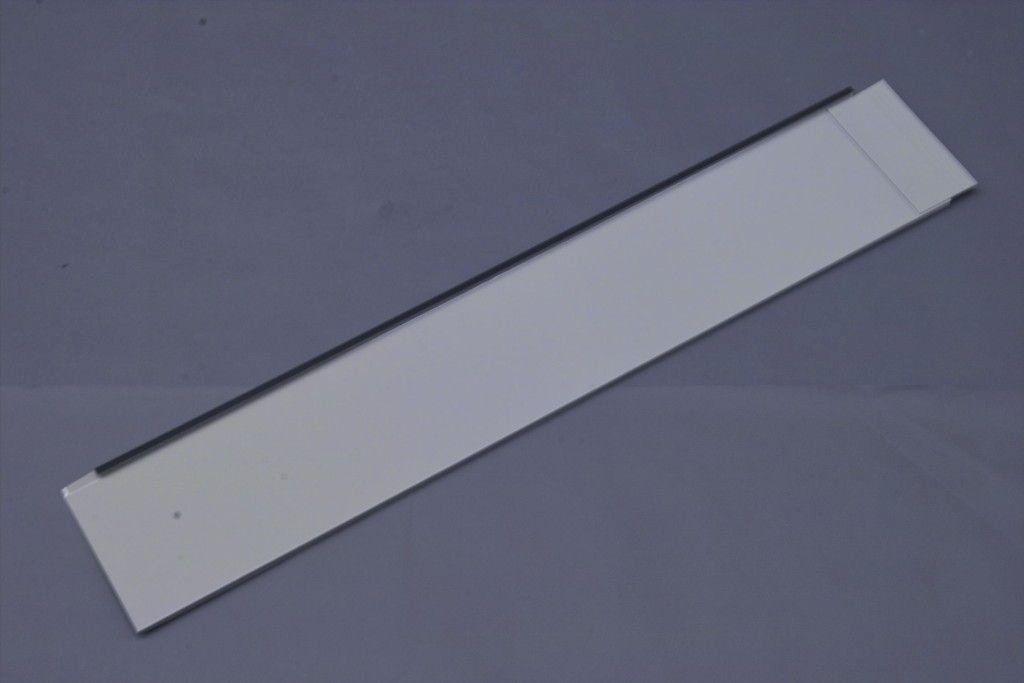

		667654	Mittelabdeckung Mitte, 1275 mm	BEG-BDU/ZDV, BEE-UE	Indachmontagesets	23

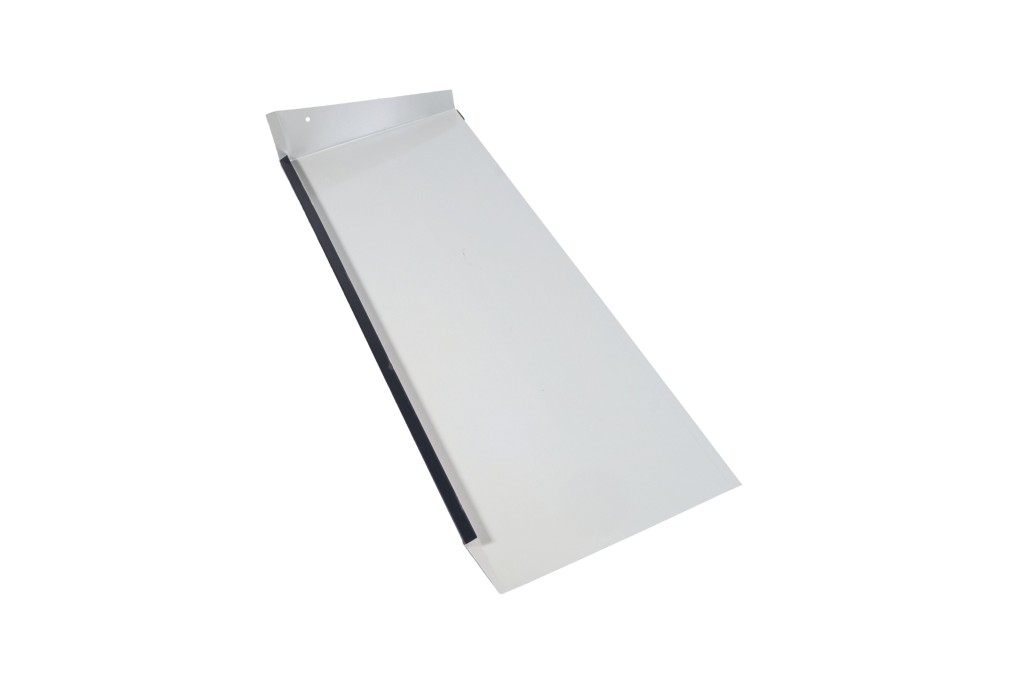

		667661	Mittelabdeckung rechts, 662 mm	BEG-BDU/ZDV	Indachmontagesets	46

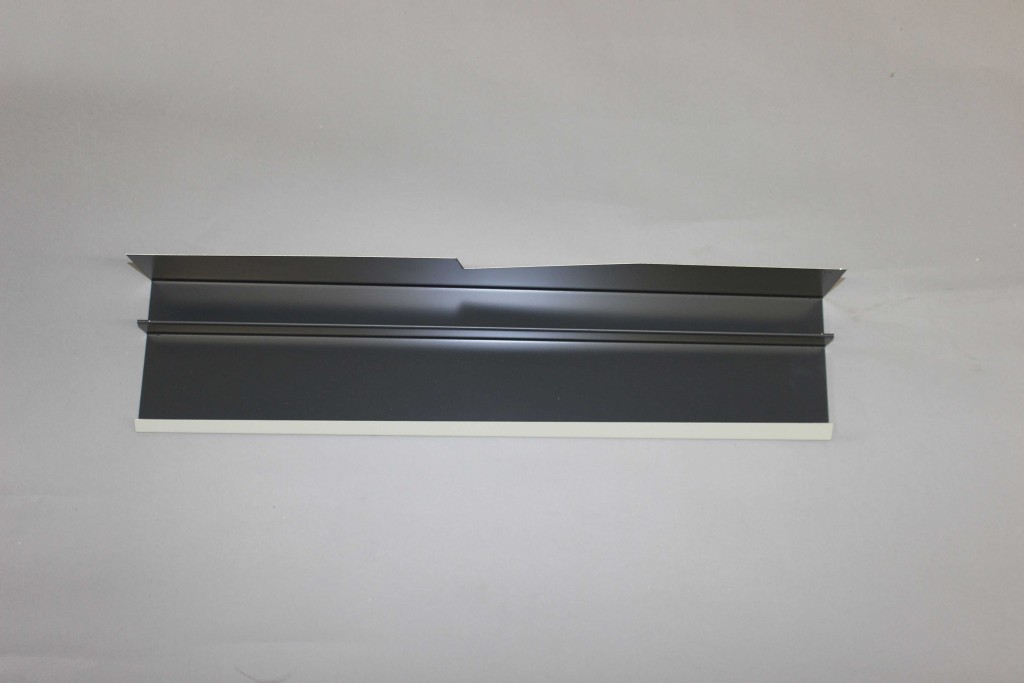

		667869	Seitenteilverbindung links, 555 mm	BEG-ZDV	Indachmontagesets	42

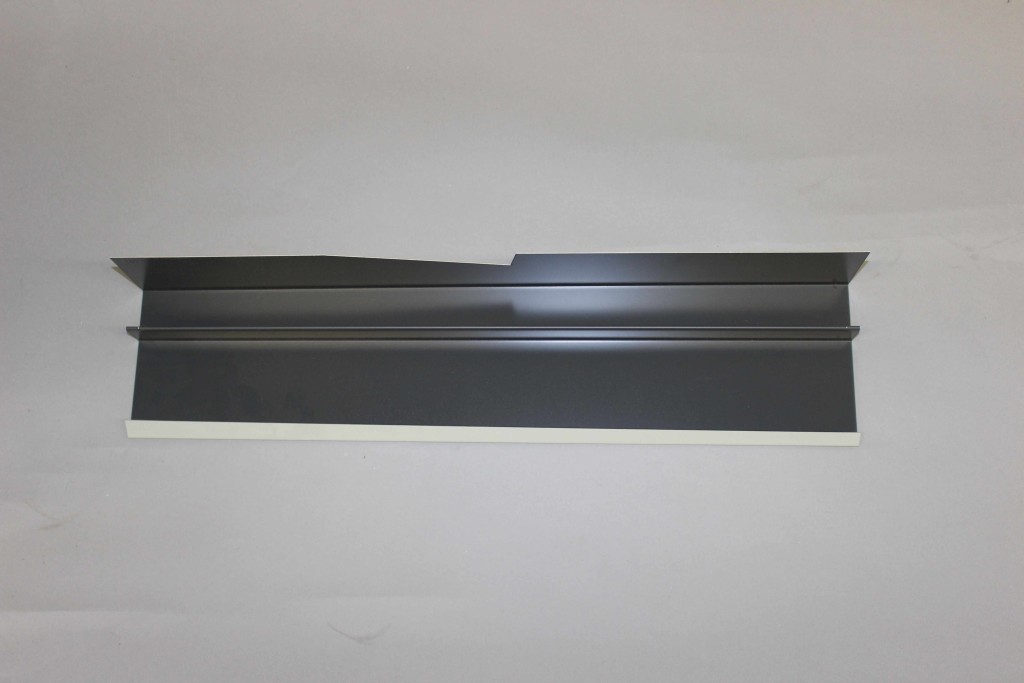

		667876	Seitenteilverbindung rechts, 555 mm	BEG-ZDV	Indachmontagesets	42
		667715	Verbindungsleiste IDMK25VL 2032 mm		IGM/IME	30

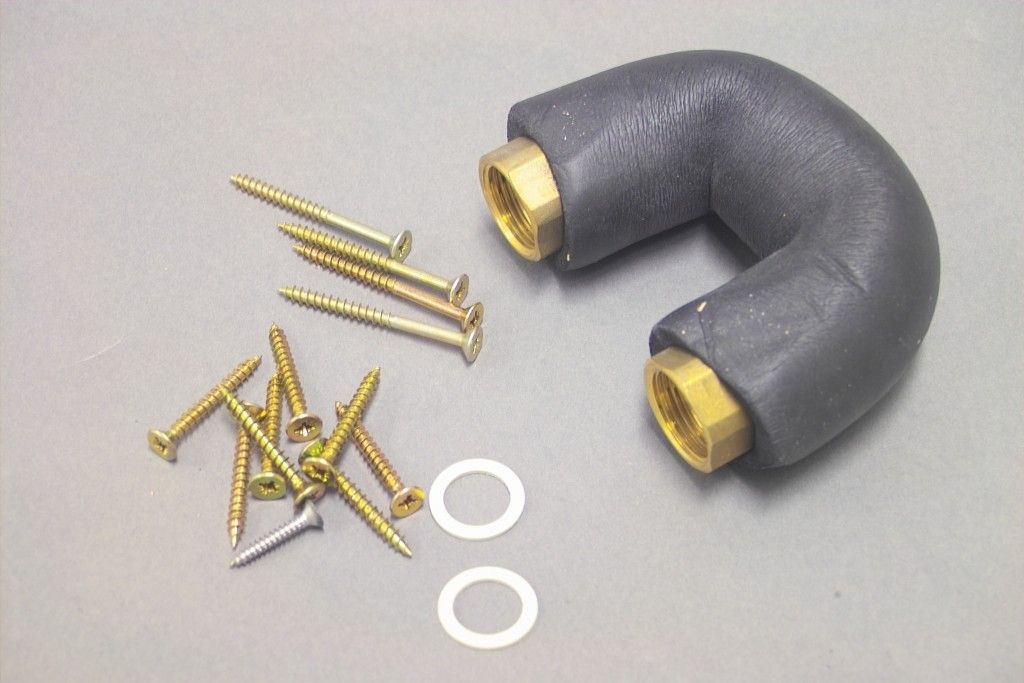

		999700	Wellrohr IK - Erweiterungsbogen 1"	IGM/IME für IK 25 K	IGM/IME	25

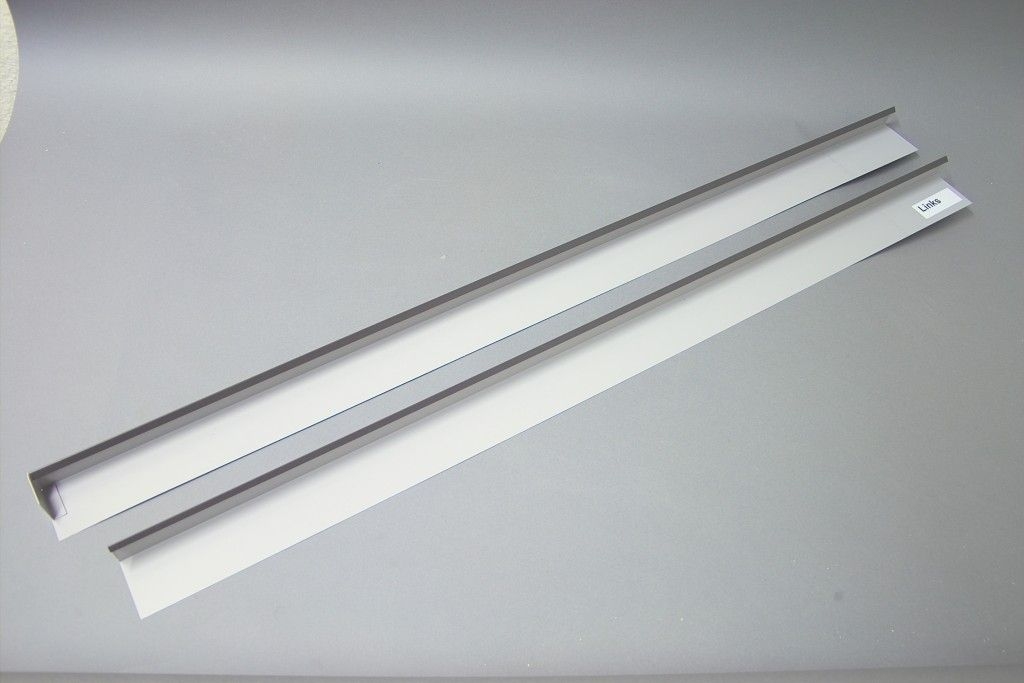

		641883	Randleiste links		Eindeckrahmen für IK 25 E	53

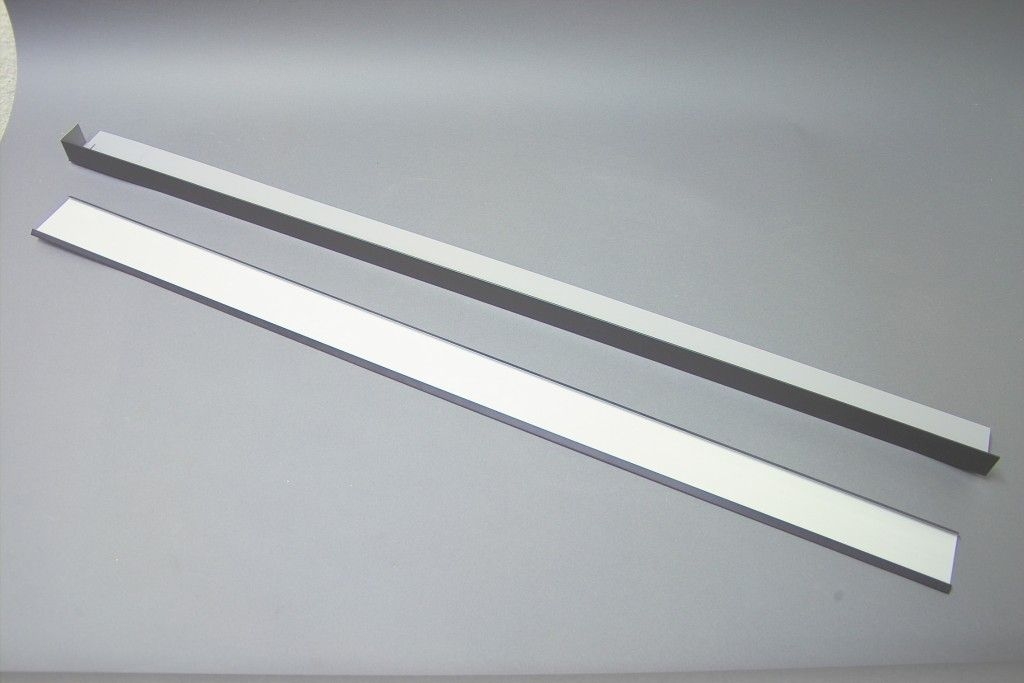

		641890	Randleiste rechts		Eindeckrahmen für IK 25 E	53

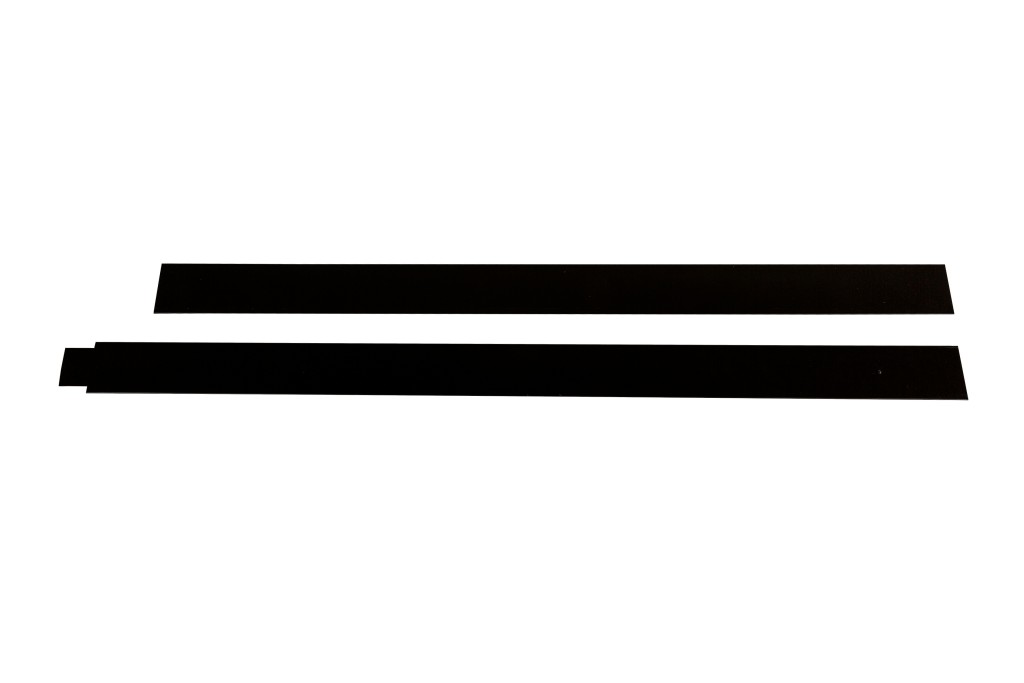

		641906	Abdeckleiste 2 tlg.		Eindeckrahmen für IK 25 E	21

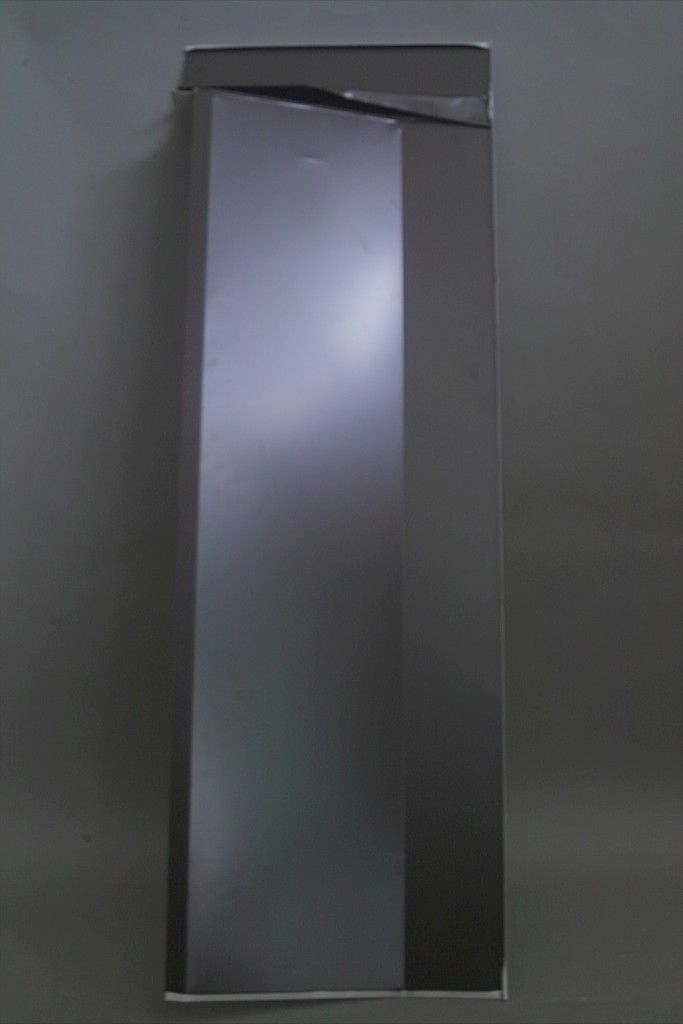

		641913	Oberes Eindeckblech links		Eindeckrahmen für IK 25 E	48

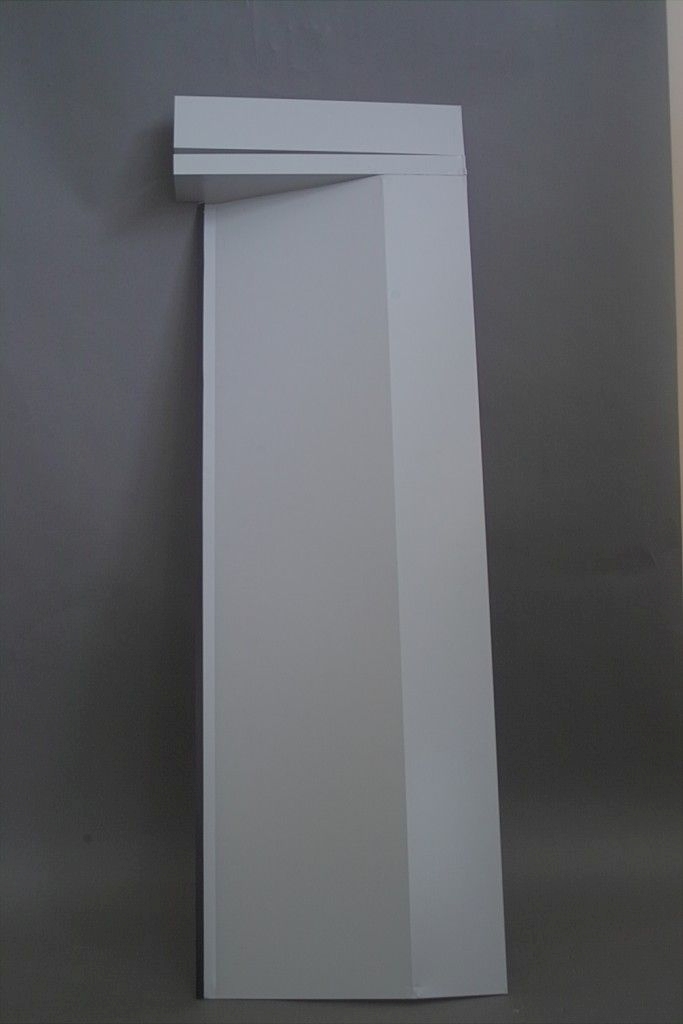

		641920	Oberes Eindeckblech rechts		Eindeckrahmen für IK 25 E	48

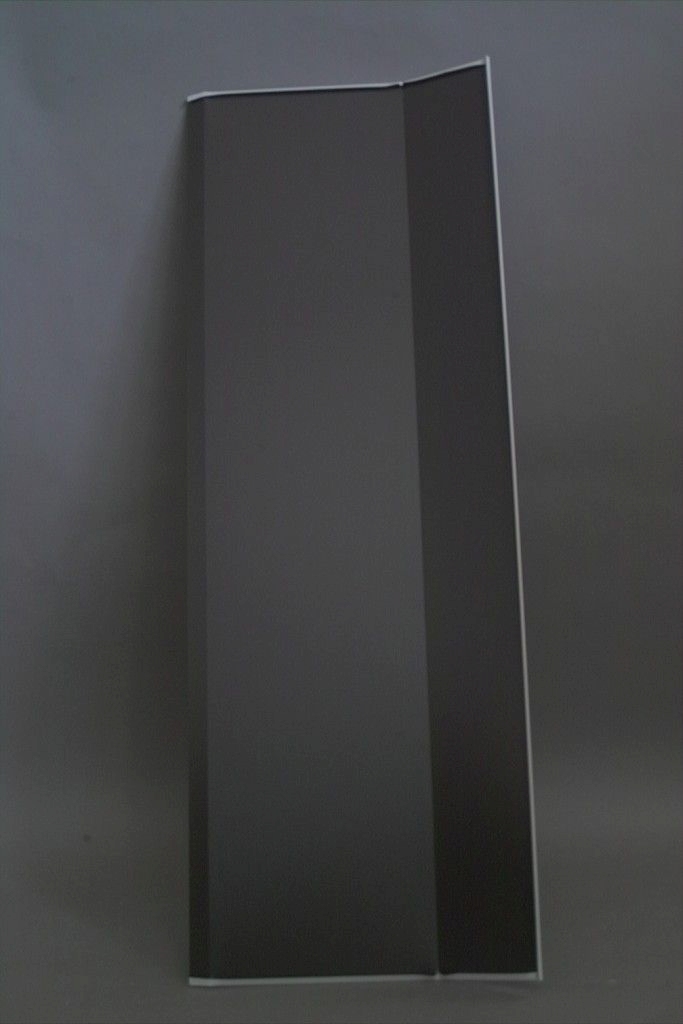

		641937	Oberes Eindeckblech mitte		Eindeckrahmen für IK 25 E	42

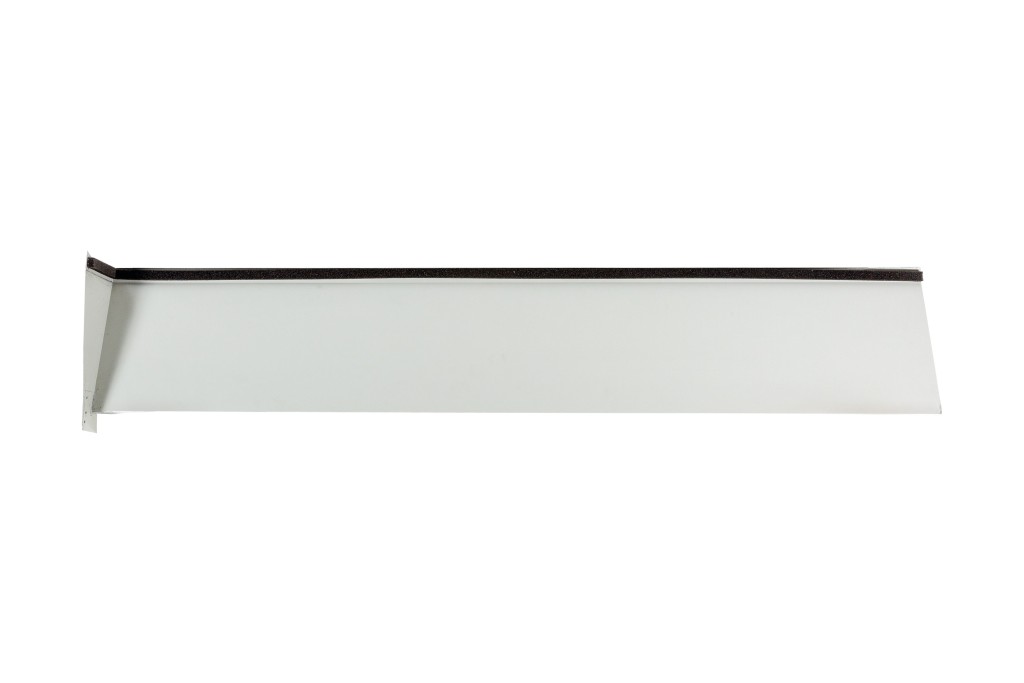

		641944	Mittleres Eindeckblech links		Eindeckrahmen für IK 25 E	35

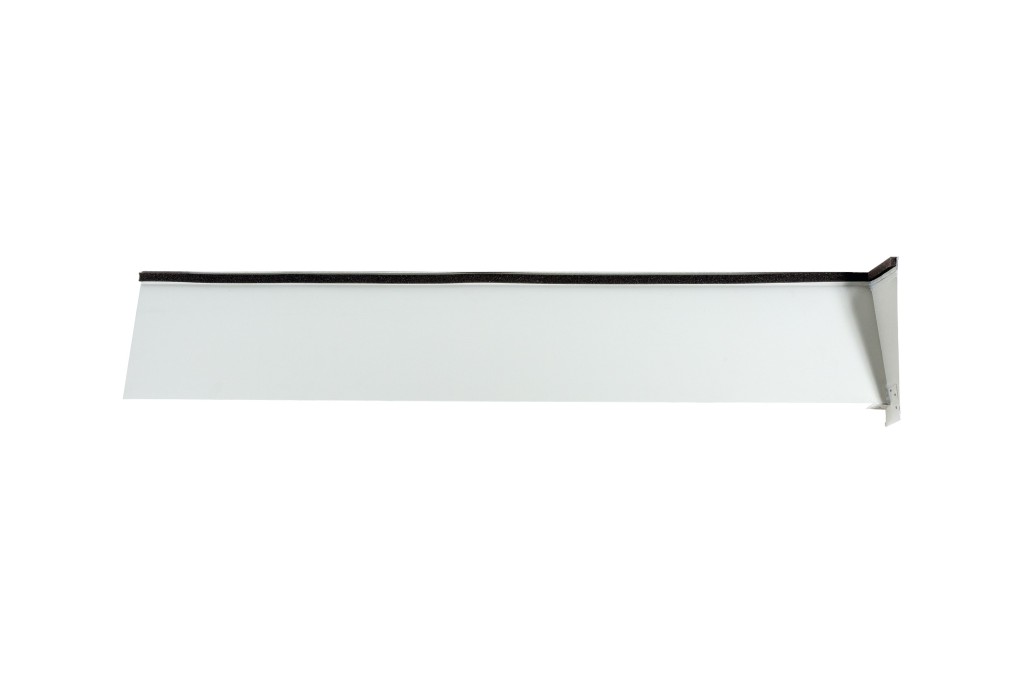

		641951	Mittleres Eindeckblech rechts		Eindeckrahmen für IK 25 E	35

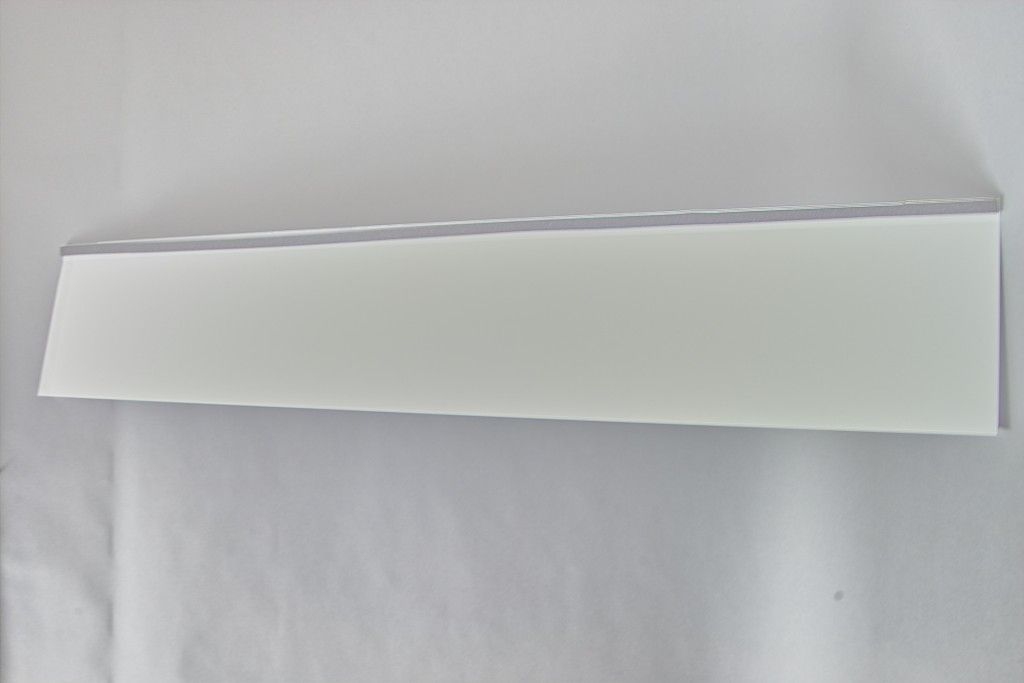

		641968	Mittleres Eindeckblech mitte		Eindeckrahmen für IK 25 E	28

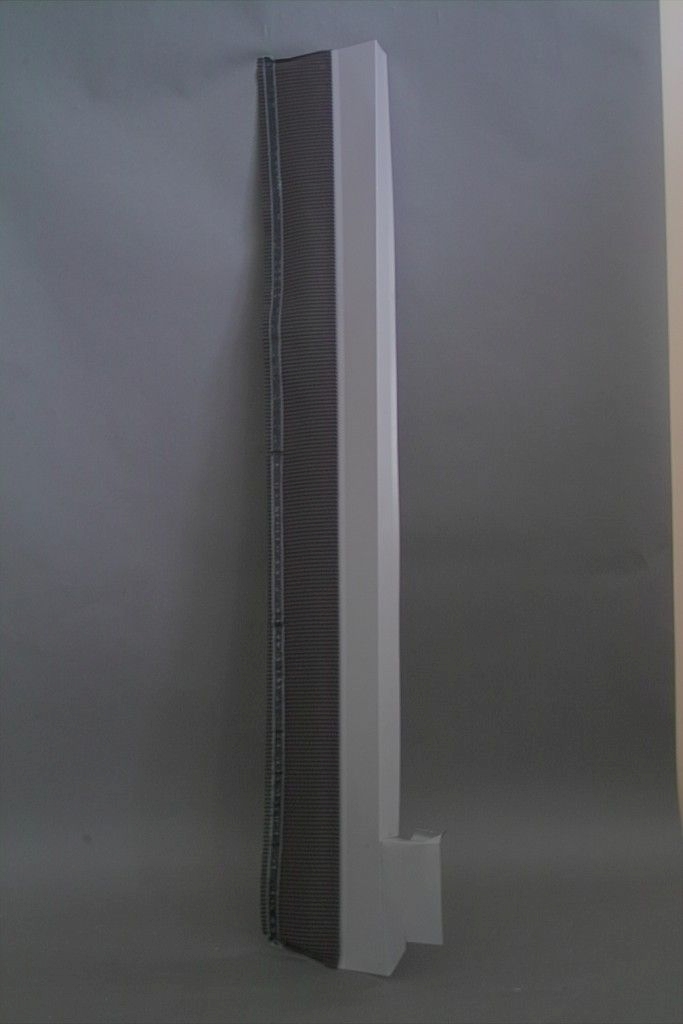

		641975	Unteres Eindeckblech links, Pfannendach		Eindeckrahmen für IK 25 E	48

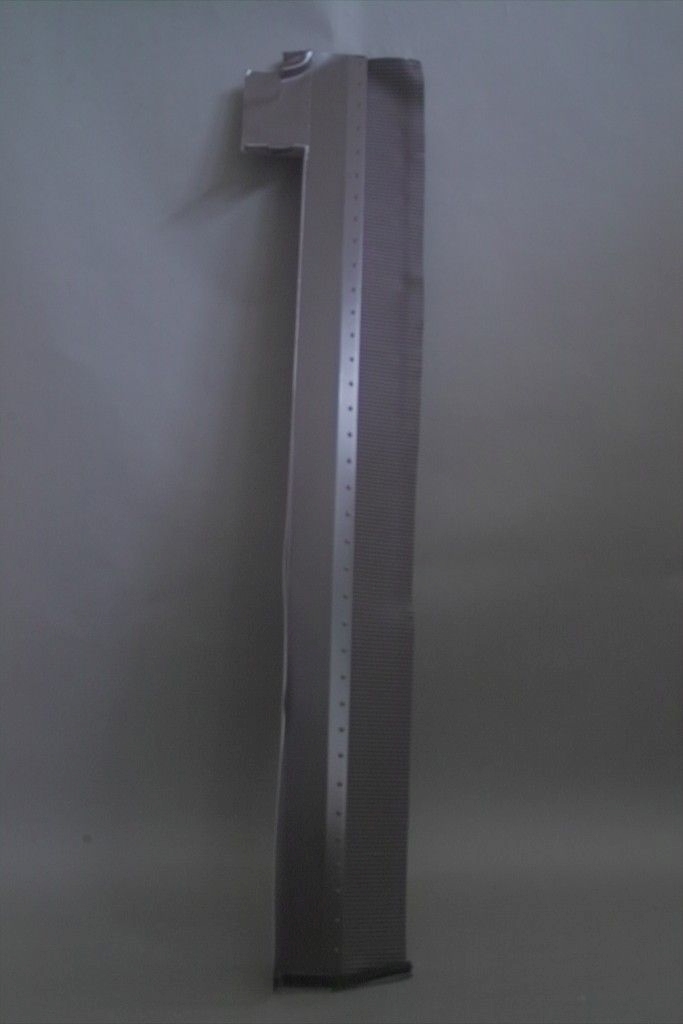

		641982	Unteres Eindeckblech rechts, Pfannendach		Eindeckrahmen für IK 25 E	47

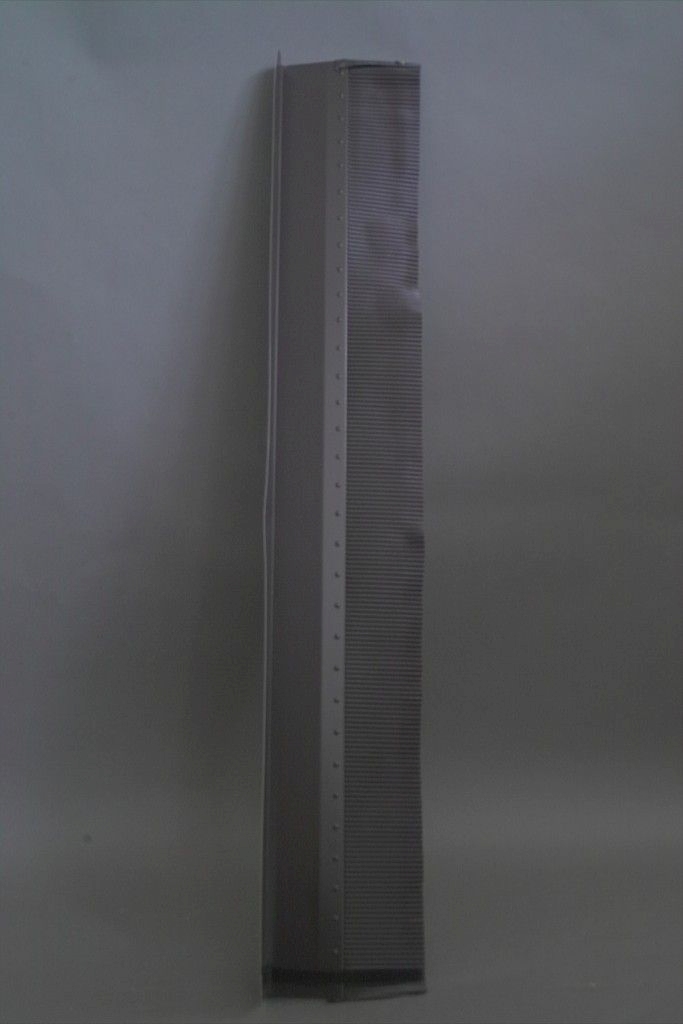

		641999	Unteres Eindeckblech mitte, Pfannendach		Eindeckrahmen für IK 25 E	42
		642002	Unteres Eindeckblech links, Schiefer/ Biberschw.		Eindeckrahmen für IK 25 E	48

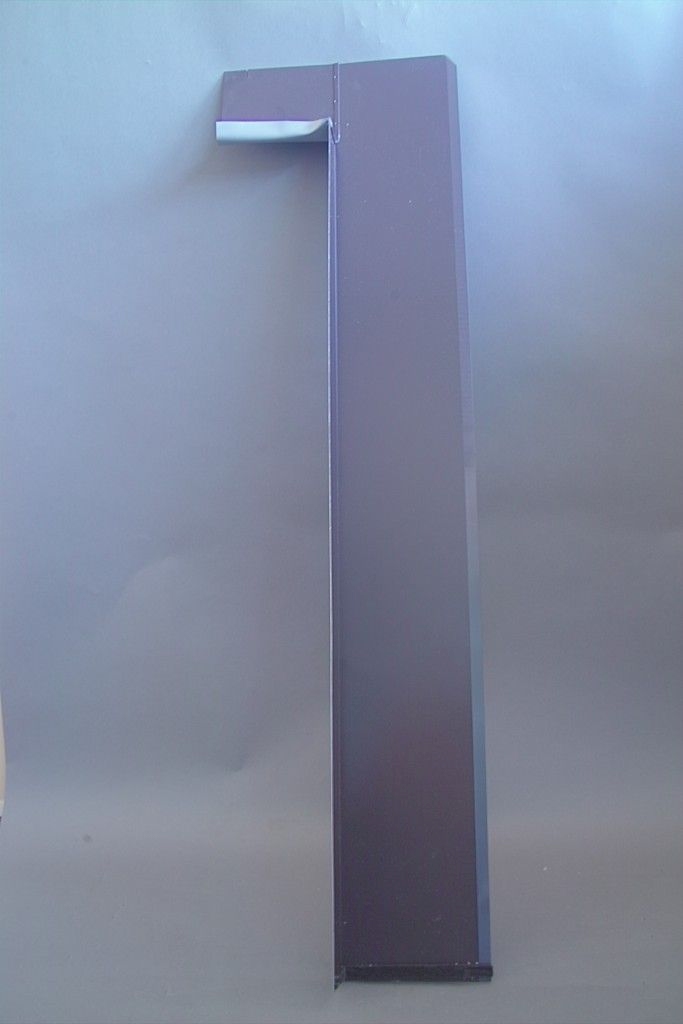

		642019	Unteres Eindeckblech rechts, Schiefer/ Biberschw.		Eindeckrahmen für IK 25 E	48

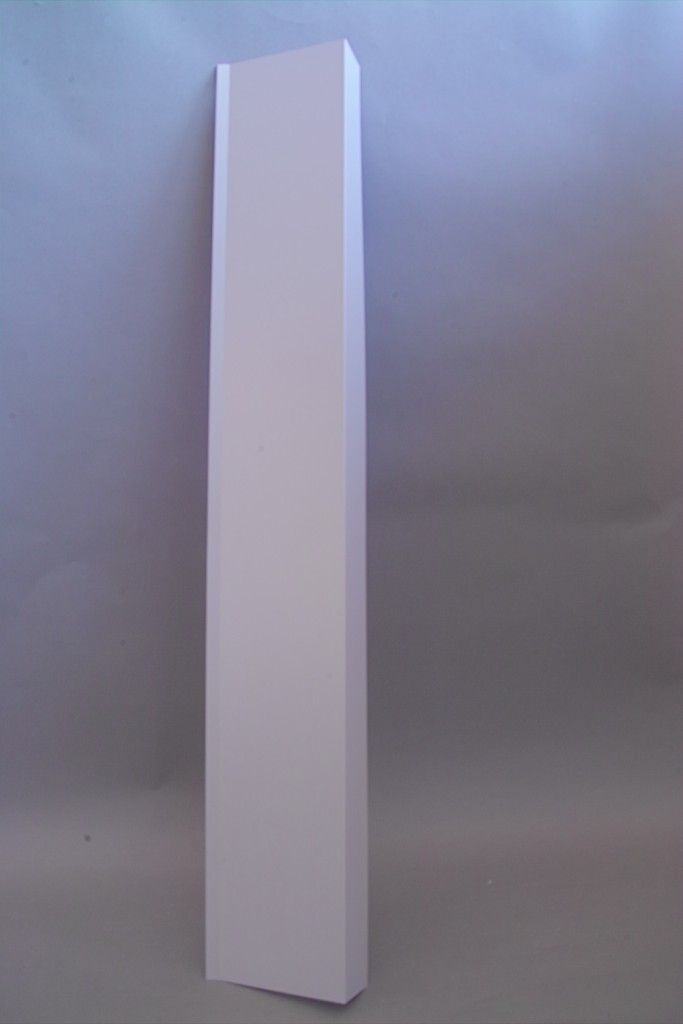

		642026	Unteres Eindeckblech mitte, Schiefer/ Biberschw.		Eindeckrahmen für IK 25 E	48

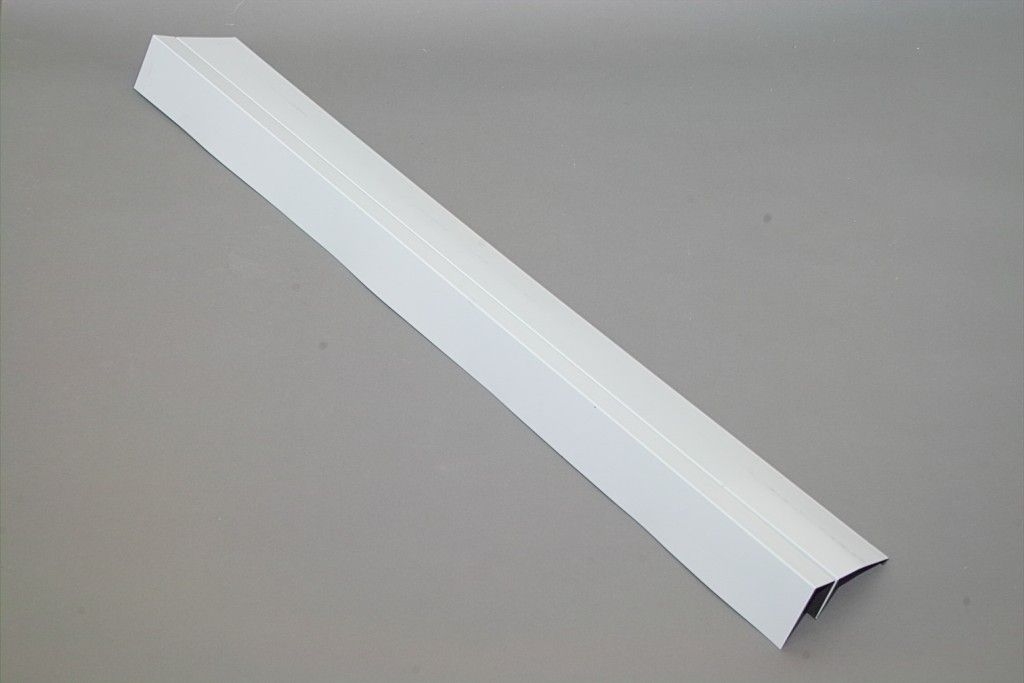

		642033	Seiteneindeckbleche Grundset, links, ERG/ IKE		Eindeckrahmen für IK 25 E	45

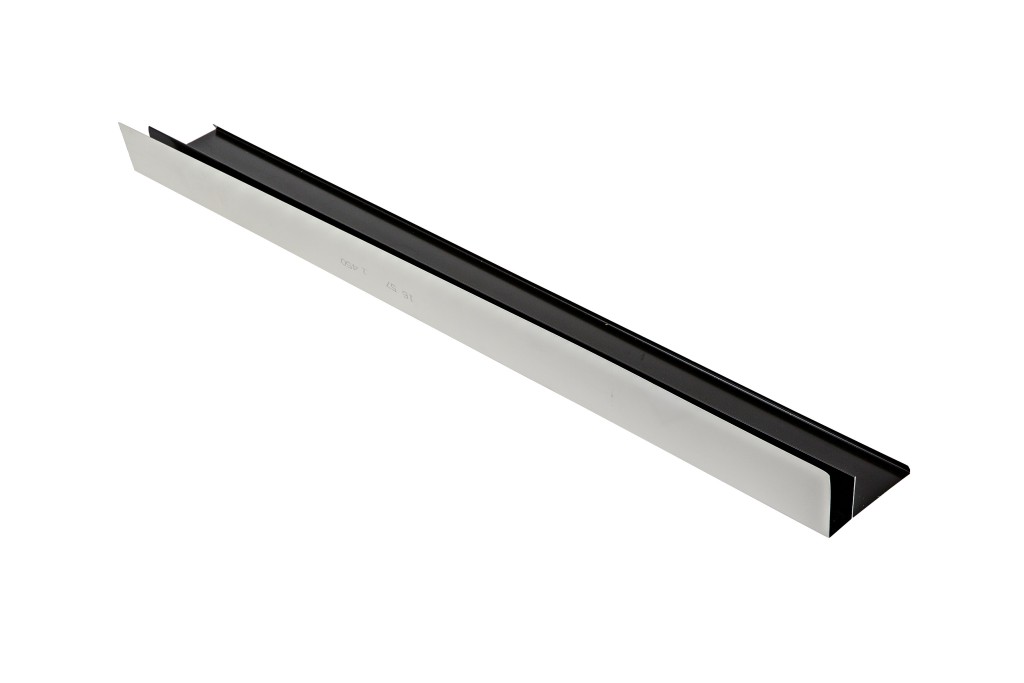

		642040	Seiteneindeckbleche Grundset, rechts, ERG/ IKE		Eindeckrahmen für IK 25 E	45

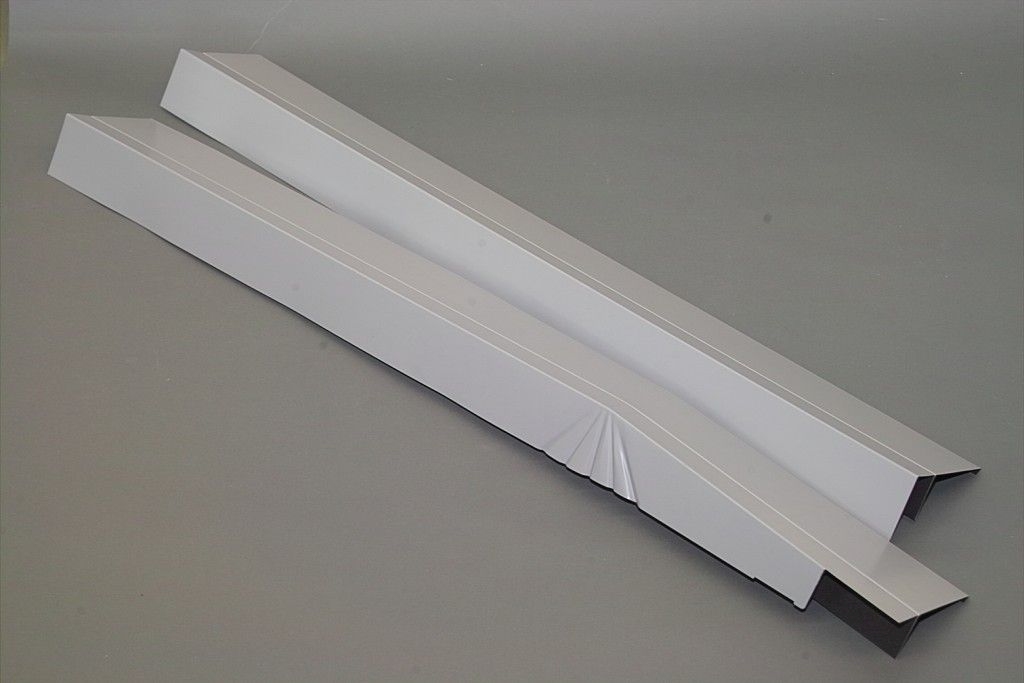

		642057	Seiteneindeckbleche Übereinandererweiterung, rechts, ERG/ IKE		Eindeckrahmen für IK 25 E	45

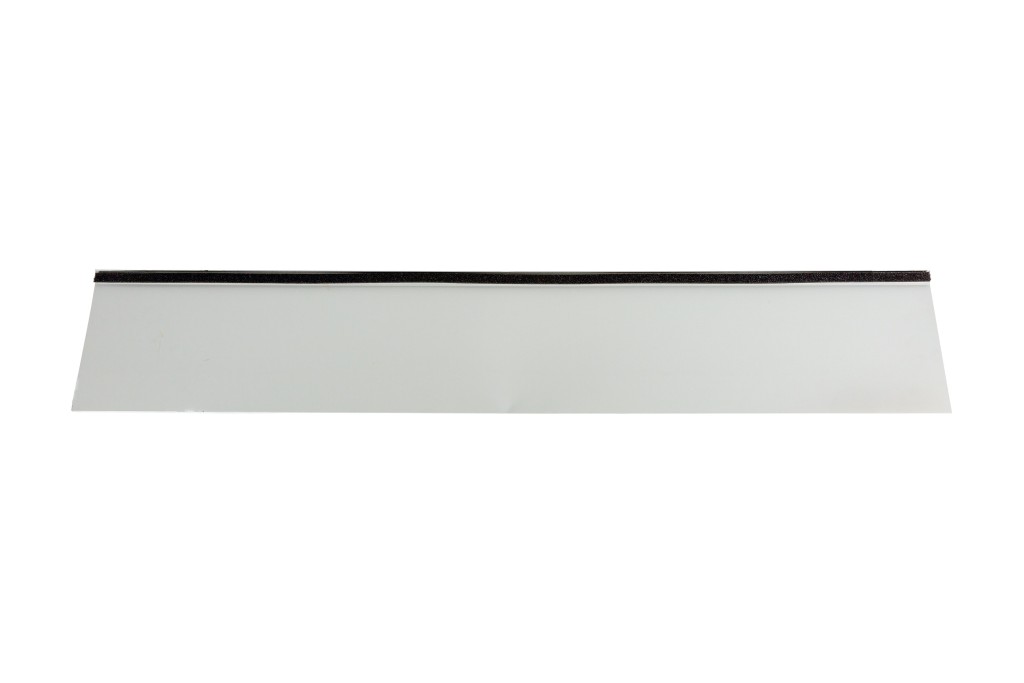

		642064	Verbindungsbleche Übereinandererweiterung, rechts, ERG/ IKE		Eindeckrahmen für IK 25 E	40

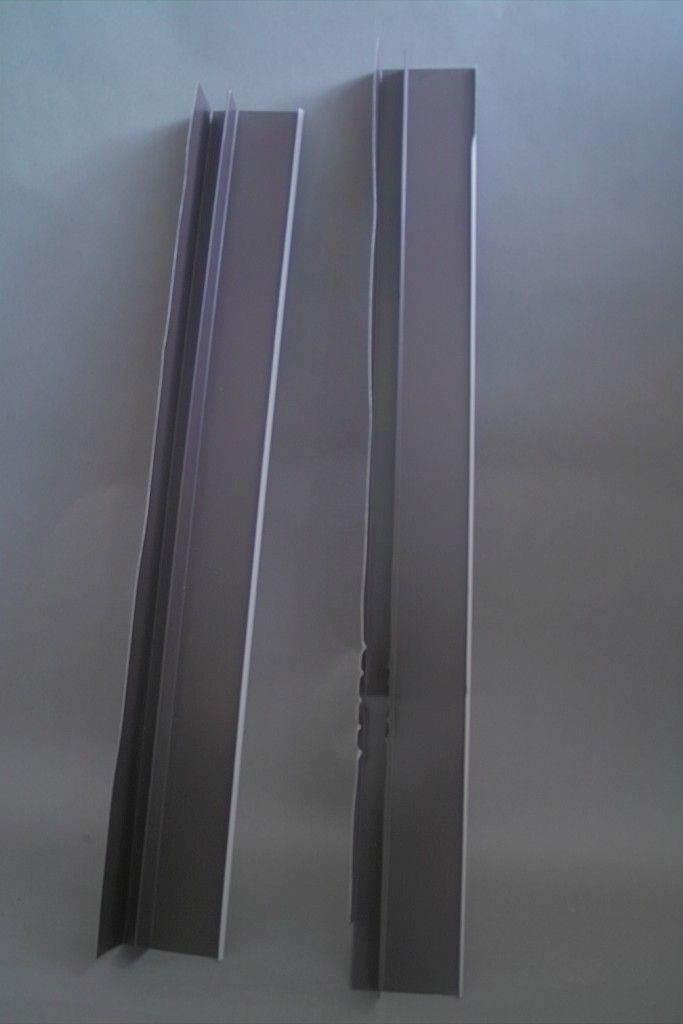

		642071	Seiteneindeckbleche Übereinandererweiterung, rechts, ERG/ IKE		Eindeckrahmen für IK 25 E	40
		816663	Anschlussstück 90° 3/4" AG		Neue Kollektoren FK ab Mai 2011	23

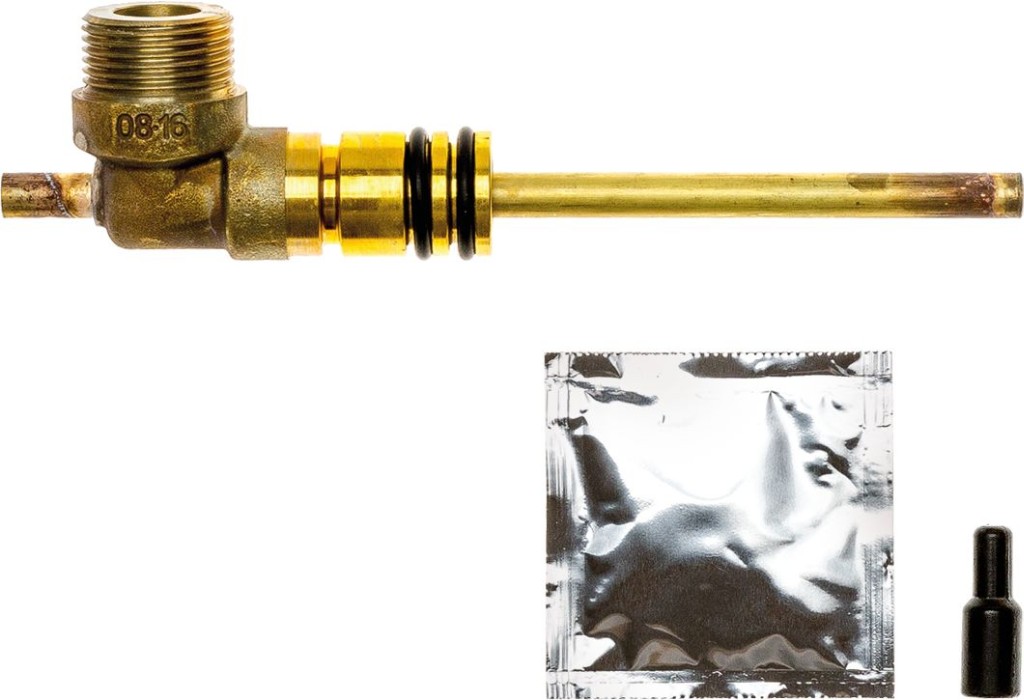

		816670	Tauchhülse 3/4" AG		Neue Kollektoren FK ab Mai 2011	30
		816687	Verschlussstopfen		Neue Kollektoren FK ab Mai 2011	19
		816694	Stopfen mit Entlüfterteil		Neue Kollektoren FK ab Mai 2011	23

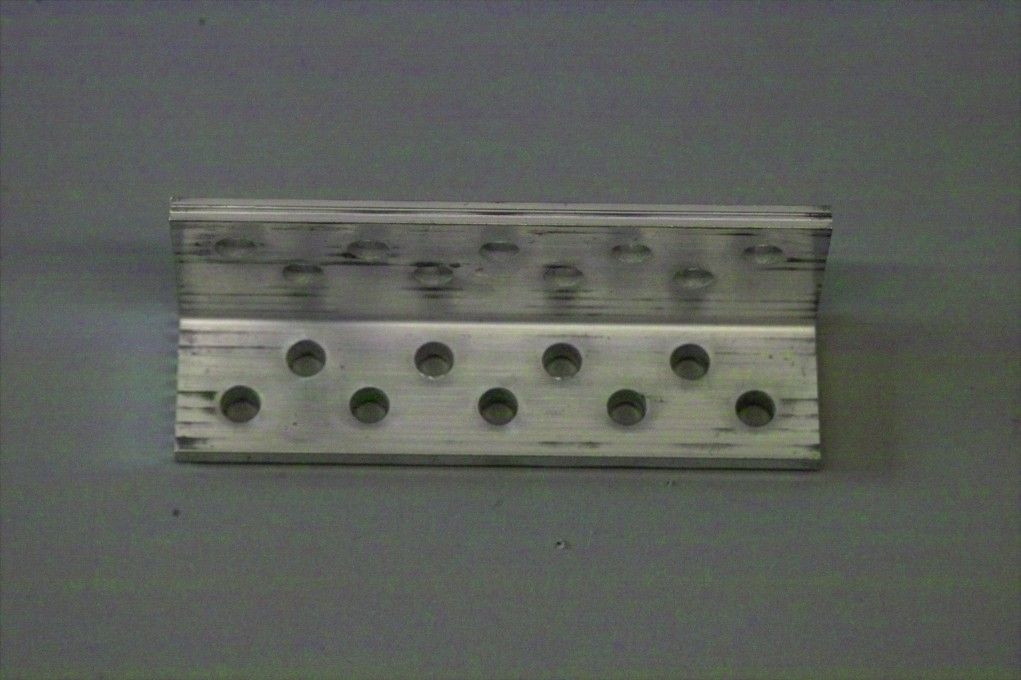

		829281	Dachbügel DBS00B ab März 2012		Neue Kollektoren FK ab Mai 2011	-

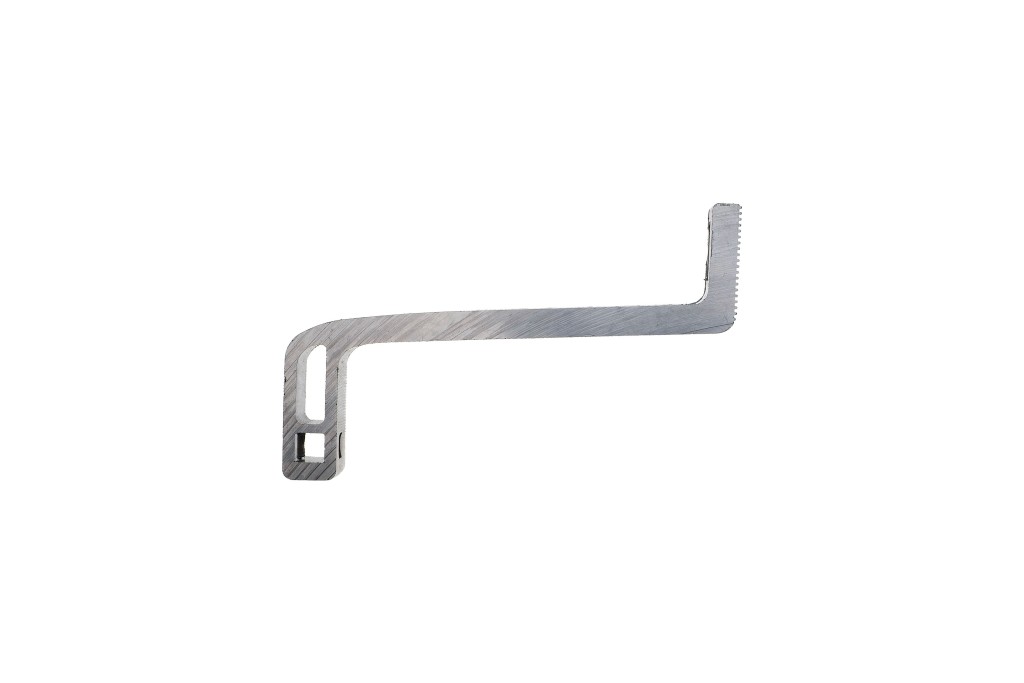

		829298	Dachbügel DBS20B ab März 2012		Neue Kollektoren FK ab Mai 2011	23

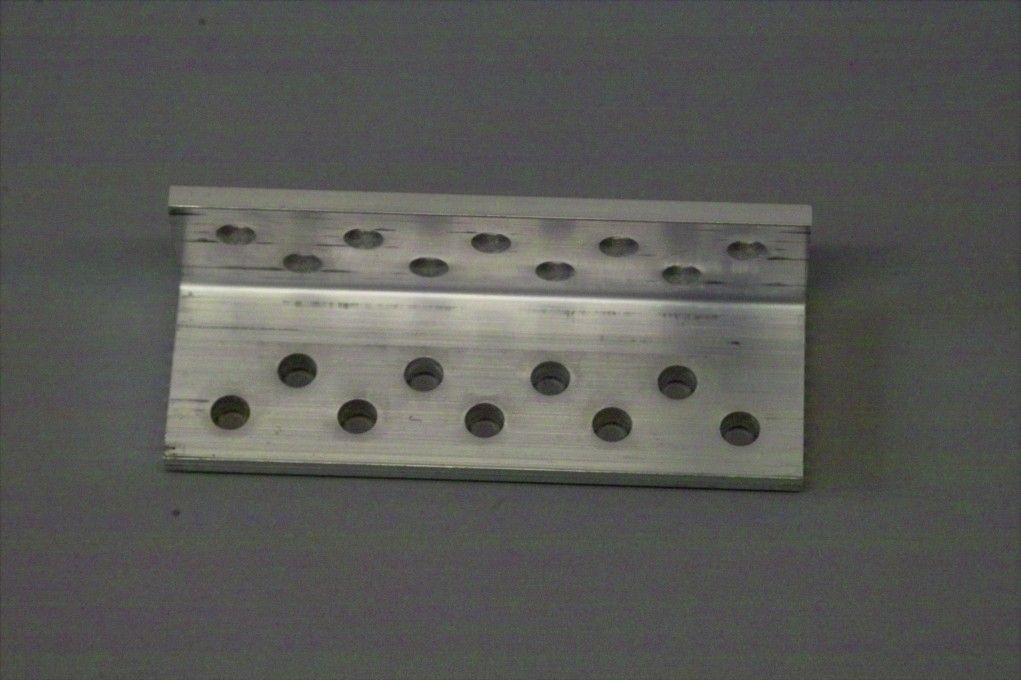

		816717	Dachbügelkonsole bis März 2012		Neue Kollektoren FK ab Mai 2011	17

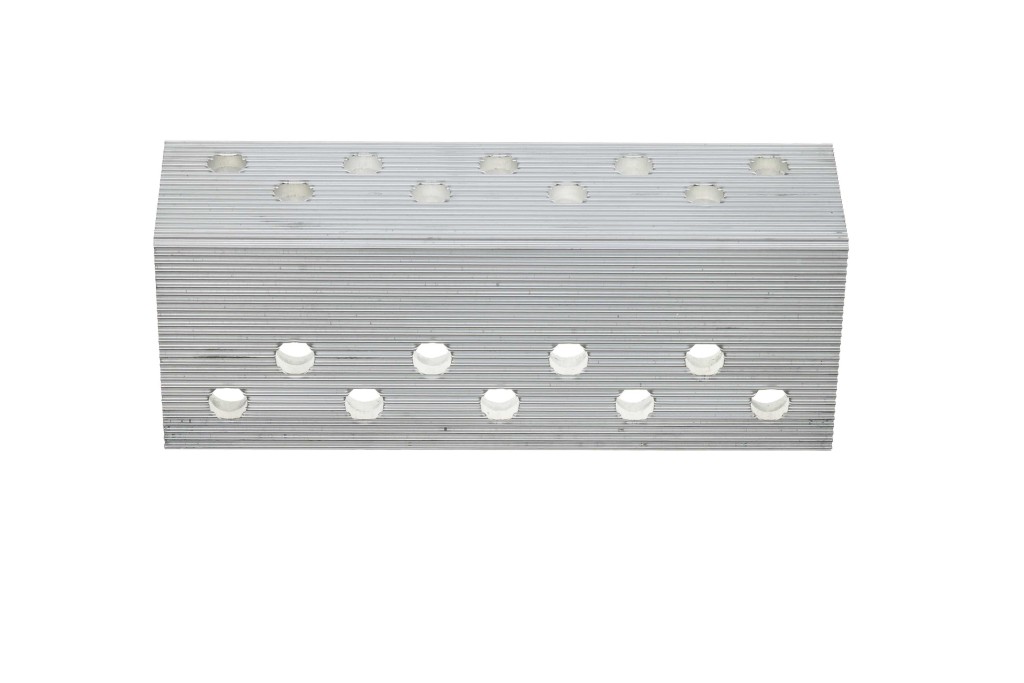

		829519	Dachbügelkonsole ab März 2012		Neue Kollektoren FK ab Mai 2011	17

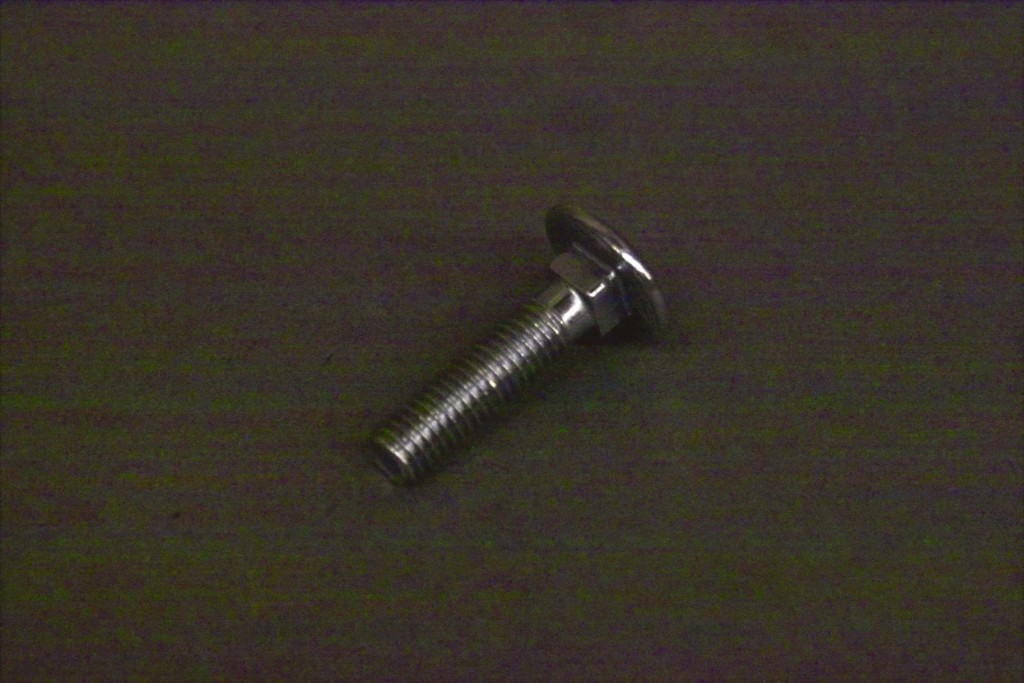

		816724	Torbandschraube		Neue Kollektoren FK ab Mai 2011	10

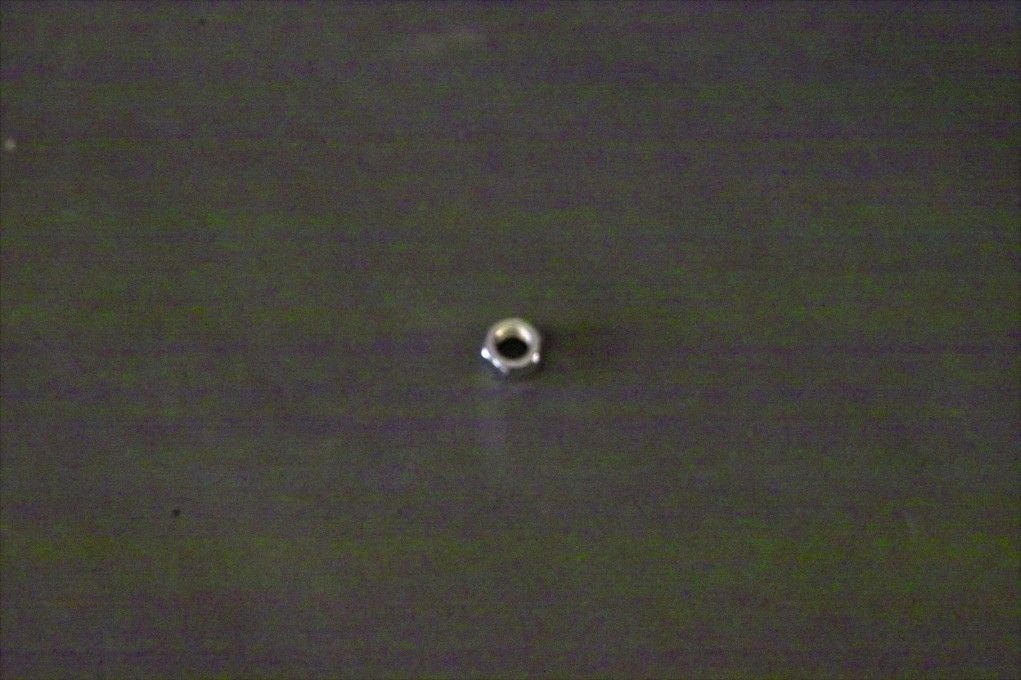

		816731	M8 Sicherungsmutter		Neue Kollektoren FK ab Mai 2011	10
		816748	Nutenstein		Neue Kollektoren FK ab Mai 2011	14
		816755	M8 Flanschmutter		Neue Kollektoren FK ab Mai 2011	10
		816762	Mittelklemme		Neue Kollektoren FK ab Mai 2011	15
		816779	Seitenklemmen		Neue Kollektoren FK ab Mai 2011	14
		816786	Stützdreieck 20° (vormontiert)		Neue Kollektoren FK ab Mai 2011	-

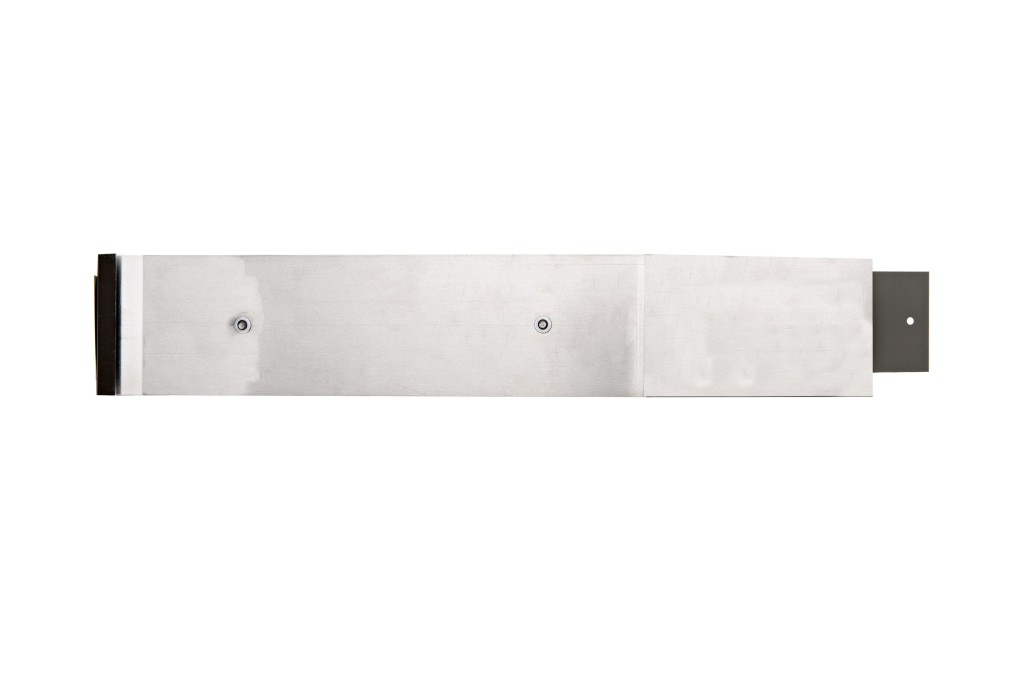

		7653840	Verbinder IK		Neue Kollektoren FK ab Mai 2011	45

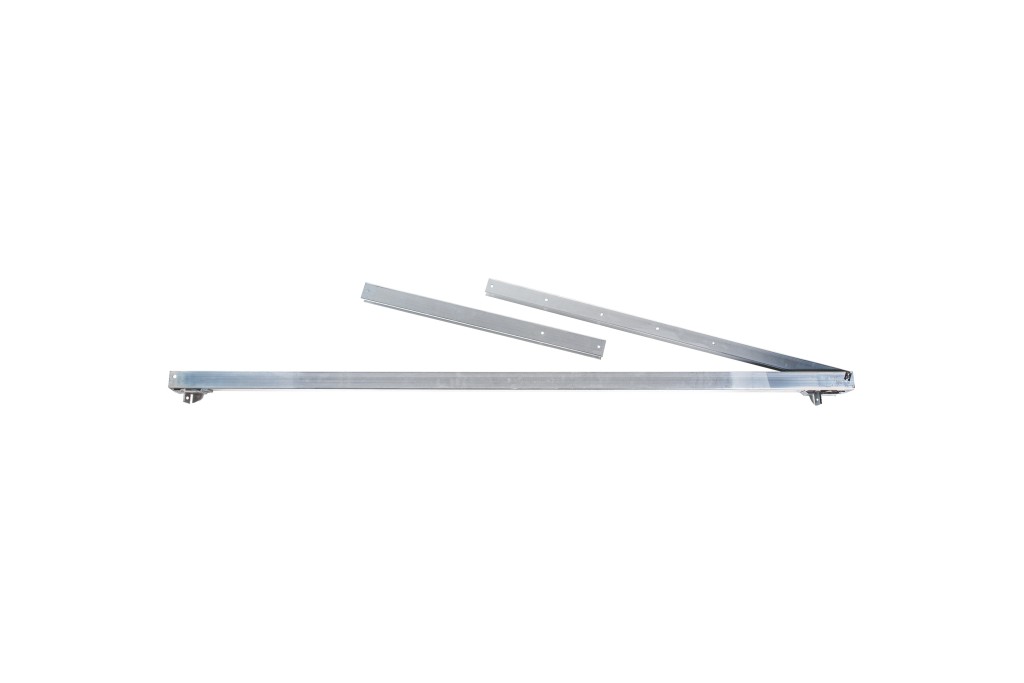

		816793	Stützdreieck 35°-50° (vormontiert)		Neue Kollektoren FK ab Mai 2011	52

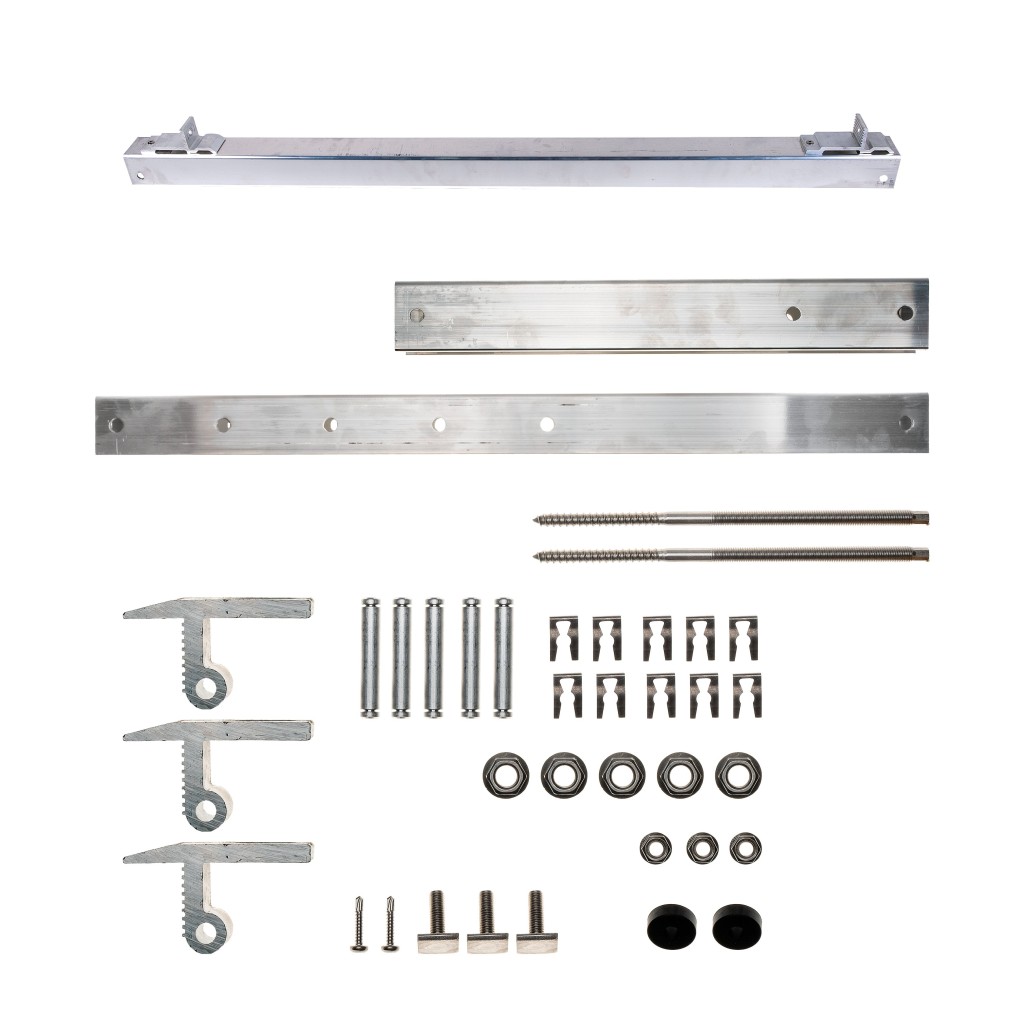

		816809	Stützdreieck 35°-50° Wanne liegend		Neue Kollektoren FK ab Mai 2011	52

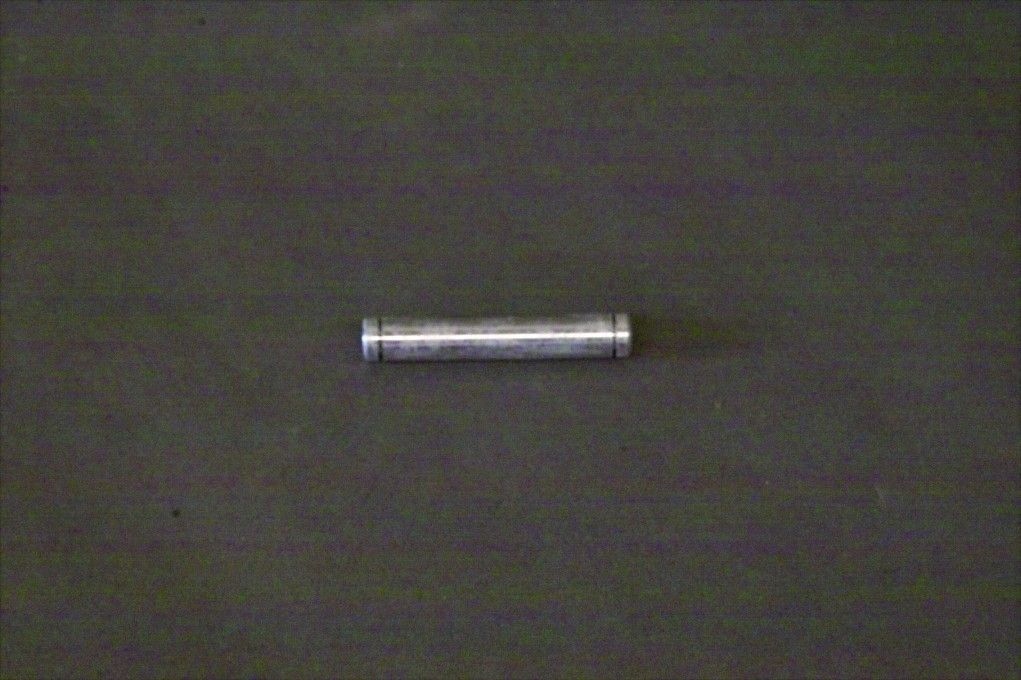

		816816	Bolzen		Neue Kollektoren FK ab Mai 2011	12
		816823	Sicherungssplint		Neue Kollektoren FK ab Mai 2011	11

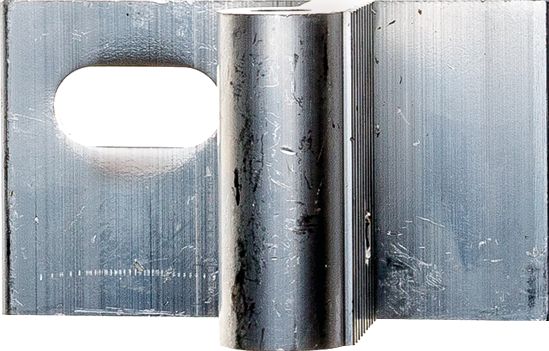

		816830	Stockschraubenanbinder		Neue Kollektoren FK ab Mai 2011	17
		816854	Stockschraube 300mm		Neue Kollektoren FK ab Mai 2011	17
		816861	M12 Flanschmutter		Neue Kollektoren FK ab Mai 2011	11
		816878	Dichtung		Neue Kollektoren FK ab Mai 2011	11
		816885	Schmiermittel für Schnellverbinder		Neue Kollektoren FK ab Mai 2011	13
		7308172	Sicherungsfeder Flachkollektor		Neue Kollektoren FK ab Mai 2011	14
		7306745	Edelstahlwellschlauch DN20X1"		AS FK 2	23
		7306744	Edelstahlwellschlauch DN20X1"		AS FK 2	-

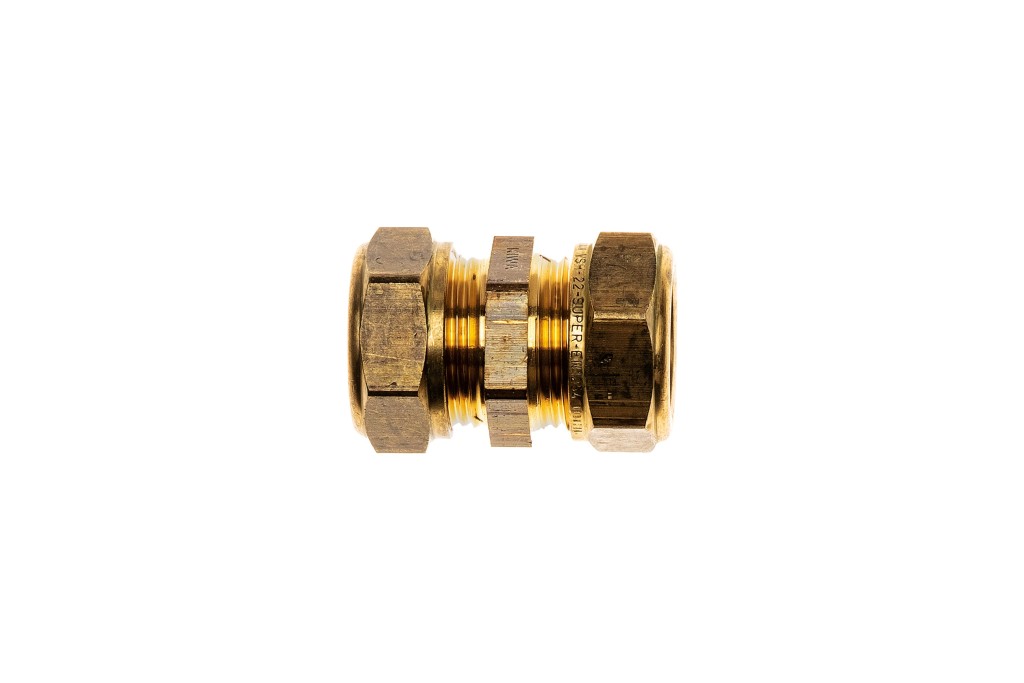

		7306743	Klemmringverschraubung 22x22		AS FK 2	-
		7306742	Stuetzhuelse f. Cu Rohr 22x1		AS FK 2	10
		7314146	Kammer Anschl.-Flansch FK Neu		AS FK 2	10
		7314145	Kammer Anschl.-Flansch FK Alt		AS FK 2	-
		7312207	Sicherungsfeder FK ab 2013		AS FK 2	14
		7780452	Solardichtung 3/4" AS FK 2 (4 Stück)		AS FK 2	12
		7306711	FK 26 WT Wannenkollektor		FK Ersatzkollektoren	-
		999625	Winkel IK Befestigung L150mm		Indachmontagesets	-
		816700	Dachbügel mit Gummipuffer bis März 2012		Neue Kollektoren FK ab Mai 2011	-
		7311786	Torbandschraube M8 x 30		Neue Kollektoren FK ab Mai 2011	-

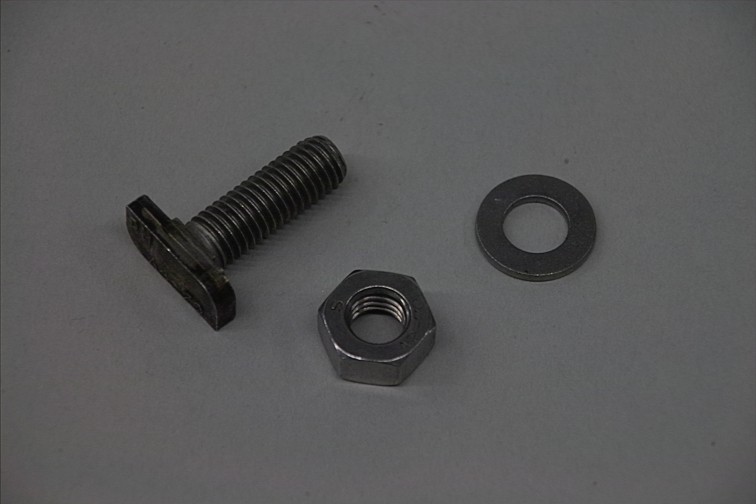

		954495	Hammerkopfschraube 10x30mm		Spezialschrauben für Montagesets	-
		954518	Breitkopfstifte 2,5x25		Spezialschrauben für Montagesets	-

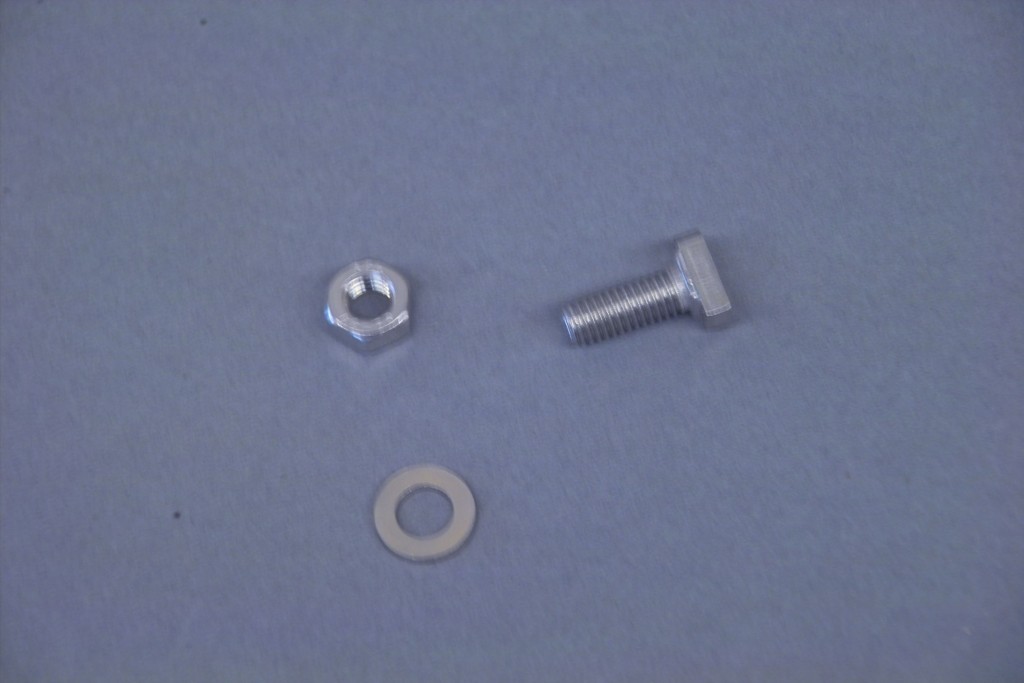

		954525	Halfenschraube 8x20mm		Spezialschrauben für Montagesets	-

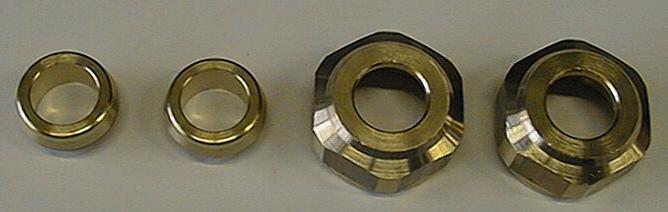

		954662	Klemmringverschraubung Kollektor		Spezialschrauben für Montagesets	-
		999519	Stützwinkel 40 45°	STS 45	STS 00 Stockschraubenset	-
		999564	Flachdichtung 1" AFM 34 SPÄH		STS 00 Stockschraubenset	-
		999571	Flanschplatte Neutral mit Belüftungsloch FK 26W/FK 25 R		STS 00 Stockschraubenset	-
		999588	Flanschplatten-Dichtung FK 26 W		STS 00 Stockschraubenset	-
		999496	Stützwinkel 40 20°	STS 20 / DBS 20	STS 00 Stockschraubenset/DBS Dachbügelsets	15
		999533	Auflagewinkel 40	STS 20/45, DBS 20	STS 00 Stockschraubenset/DBS Dachbügelsets	-

'a.A' = Preis auf Anfrage;   '-' = nicht mehr lieferbar
