O-42 US für L-U: Geräteinformationen

	Ersatzteil über Explosionszeichnung suchen (Hinweis: über die Positionsnummer gelangen Sie zum richtigen Teil in der Liste) Allgemeine Zeichnung	Baujahre 2003-2015
O-42 US für L-U: Dokumentation (3 Dokumente verfügbar) 3 Dokumente verfügbar Montage-/Installationsanleitungen: Nummer Version Hinweis Sprache      Beiblatt Montage Entstörkondensator (nur O-42.5) 7744364-02 01.20 - D     Installationsanleitung LogoBloc Unit L-UB 17-40 C / LSL-UB 17-25 C 357508 07.07 - D     Installationsanleitung Logobloc-Unit L/LSL- UB 357380 01.04 - D

O-42 US für L-U: Teileliste

Sortieren nach Katalog: aufsteigendKatalog: absteigendPos.: aufsteigendPos.: absteigendArt-Nr.: aufsteigendArt-Nr.: absteigendName: aufsteigendName: absteigendInfo: aufsteigendInfo: absteigendGruppe: aufsteigendGruppe: absteigendPreisgruppe: aufsteigendPreisgruppe: absteigend        Filter: Nur aktuelle (lieferbare) Artikel anzeigen

Zeichn.	Pos.	Art-Nr.	Name	Info	Gruppe	Preisgruppe	Doku	Foto	Best.
	1	994194	Brenner O-42/1, 17 KW kpl	O-42/1 US		87
	1	994200	Brenner O-42/2, 20 KW kpl	O-42/2 US		87
	1	994217	Brenner 25 KW kpl	O-42/3 US		87
	1	994224	Brenner 30 KW kpl	O-42/4 US		89
	1	688437	Brenner 40 KW kpl [NEUE EAN 994231]	O-42/5 V2		-
	1	994231	Brenner 40 KW kpl	O-42/5 US V2		89
		7733305	Gehäuse 0-42 5-US V2	O-42/5 V2		42
	2	924245	Grundplatte	O-41/42 Unit		-

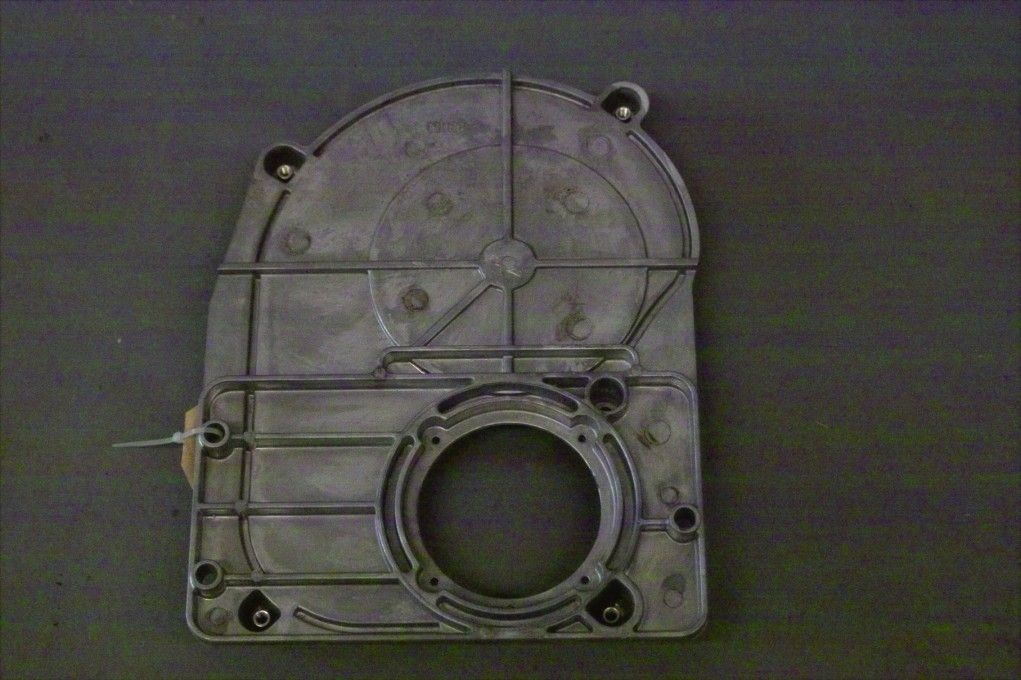

	2	688444	Grundplatte	O-42/5 V2		57

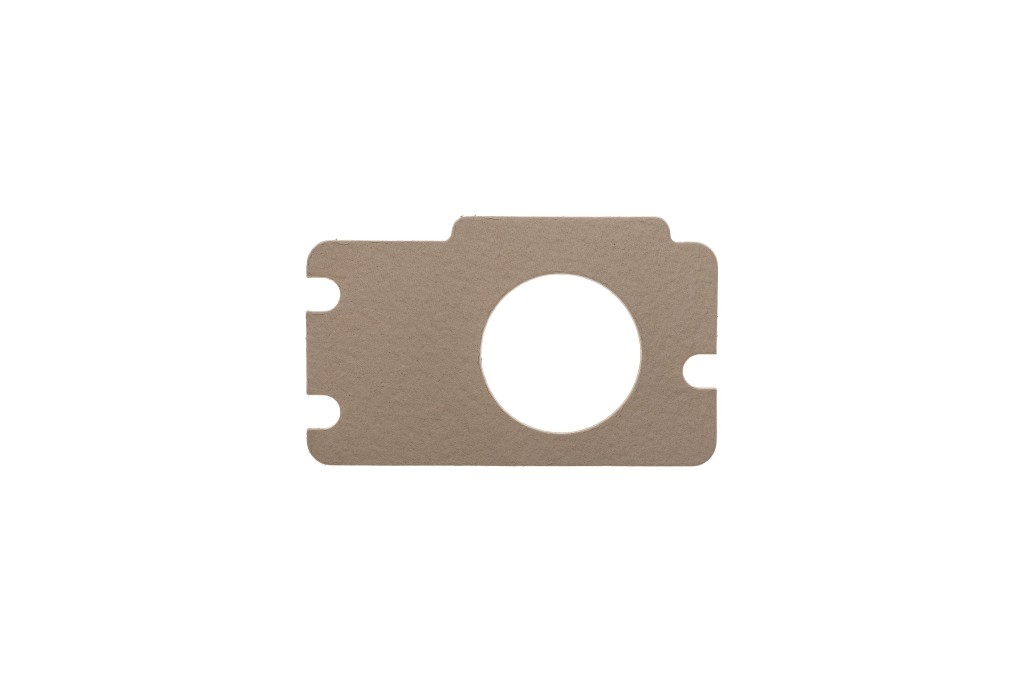

	3	925020	Flanschdichtung			-
	4	535847	Brennergehäuse			-
	5	904230	Montageschlüssel			-

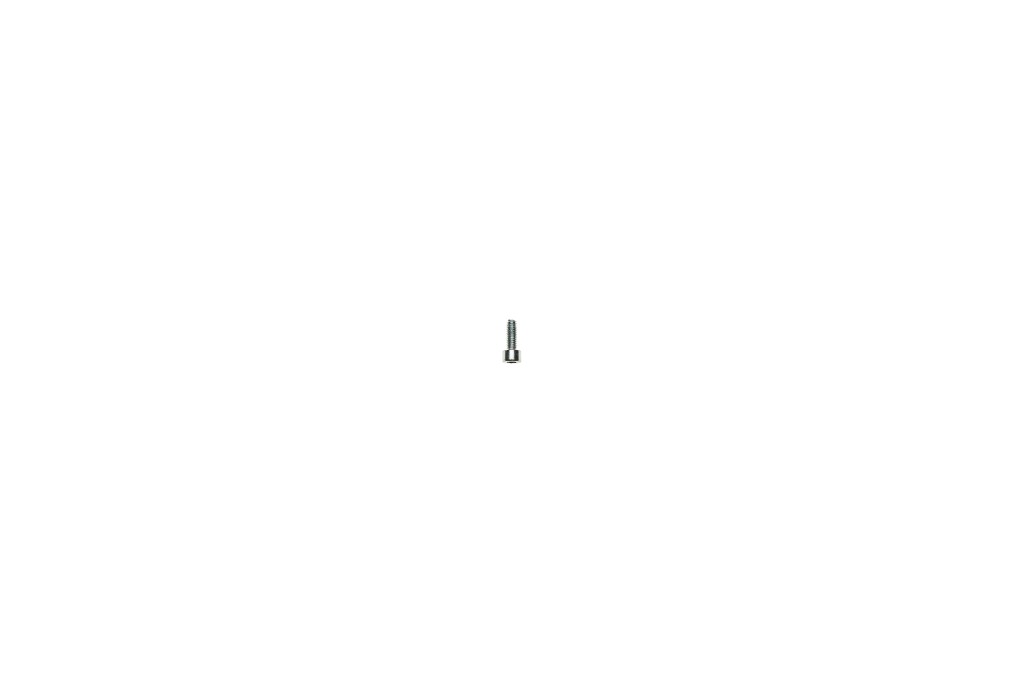

	6	904148	Schraube E M-5X16			6

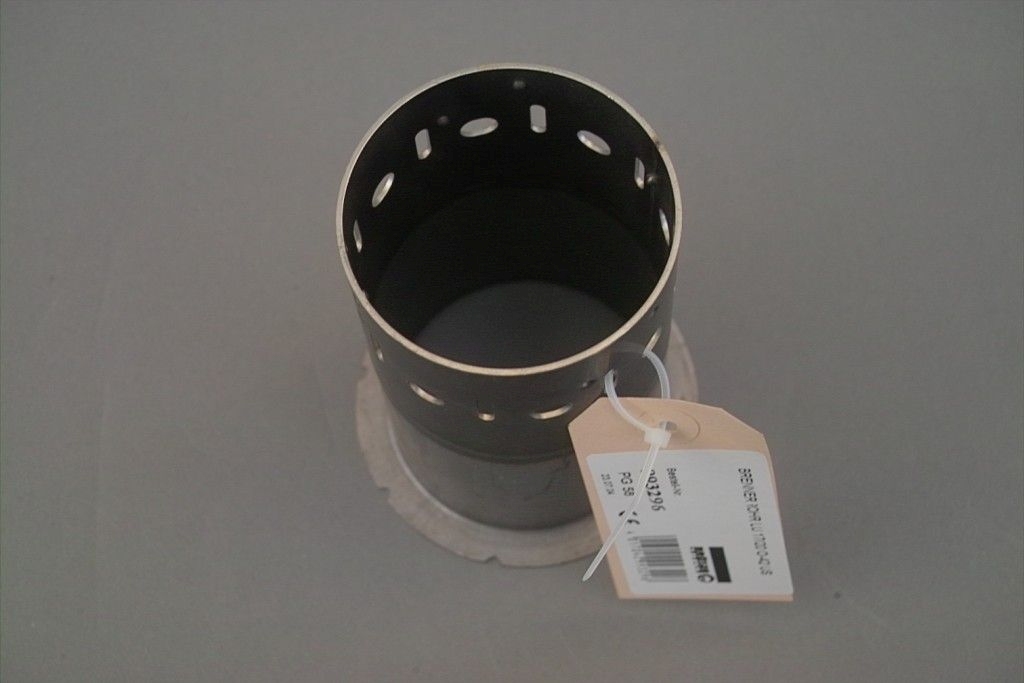

	7	993296	Brennerrohr O-42 17/20 KW	O-42		41
	7	993302	Brennerrohr O-42 25/30 KW	O-42		41

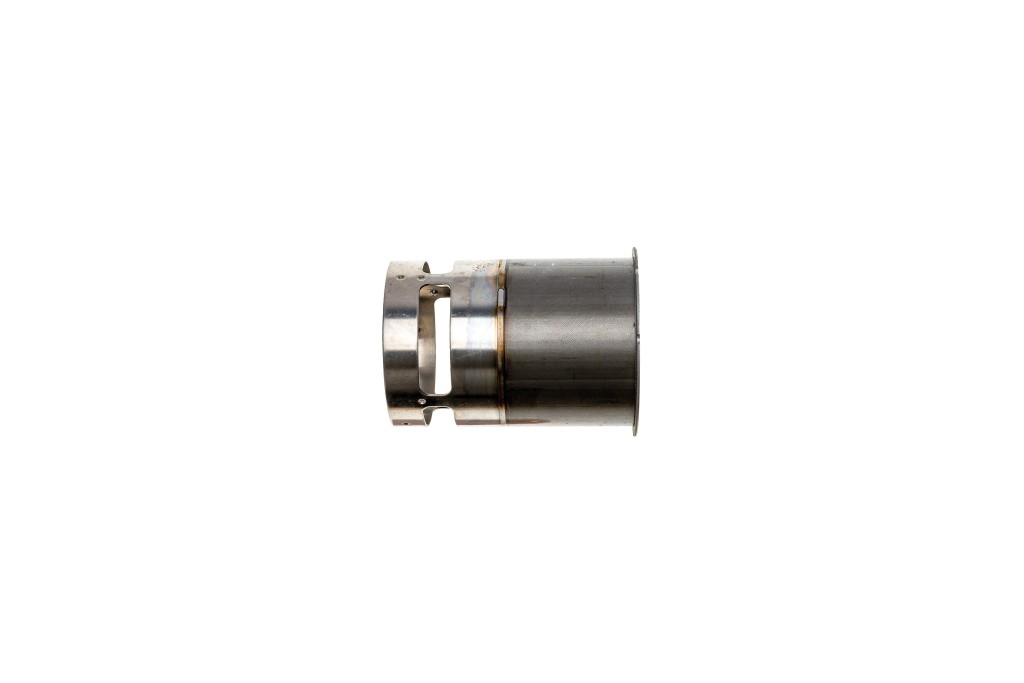

	7	993319	Brennerrohr O-42 40 KW	O-42		41

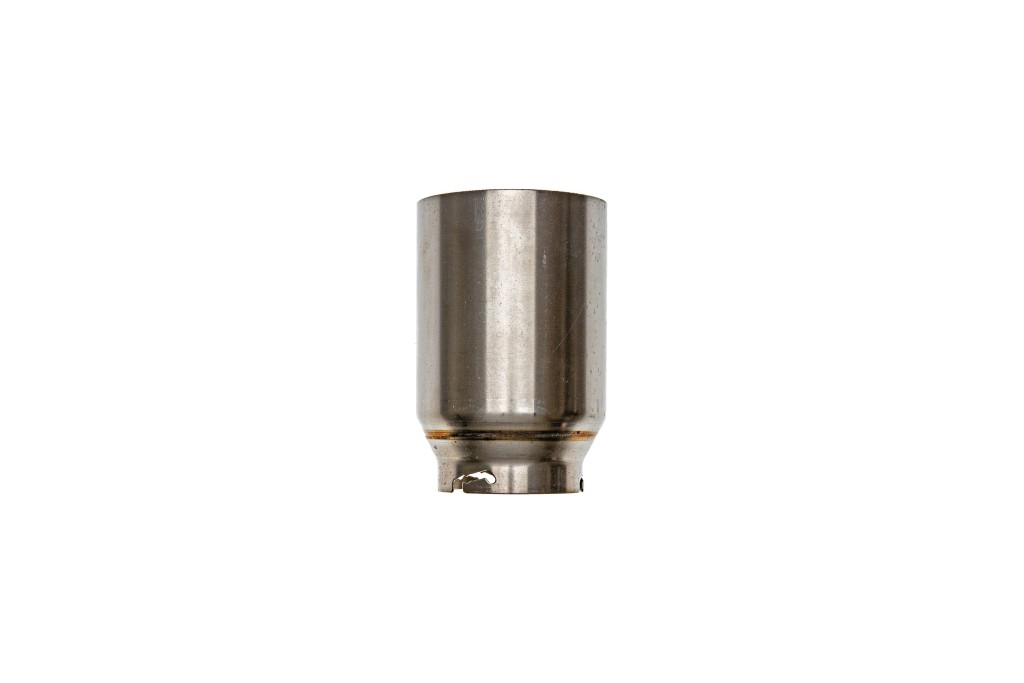

	8	993326	Flammrohr 17-30 kW	O-42/ 1-4		43

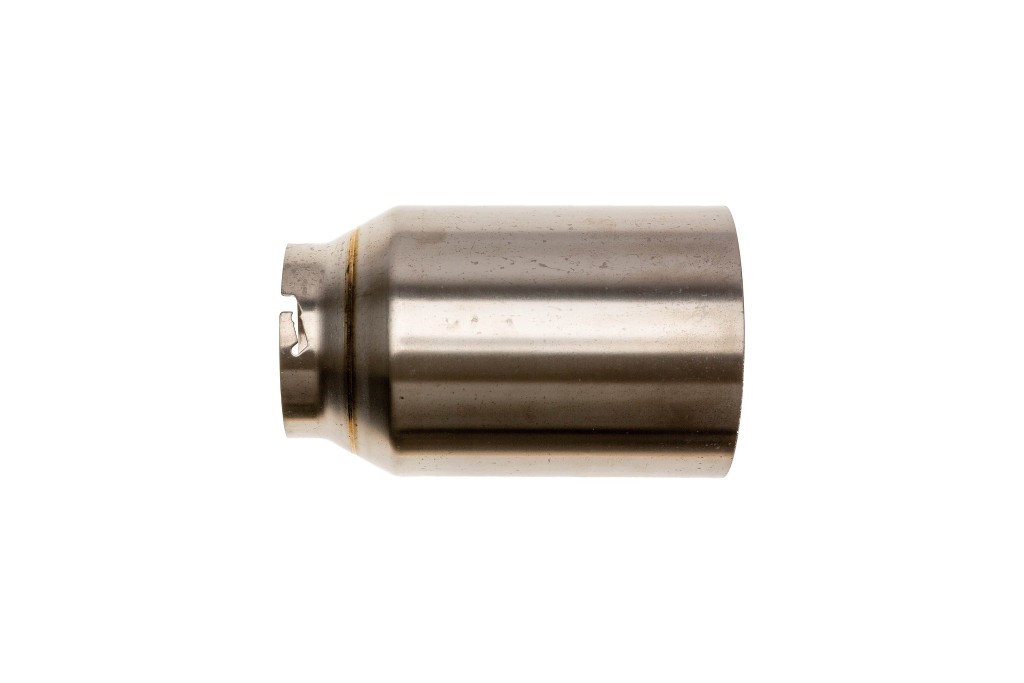

	8	993333	Flammrohr 40 kW	O-42/ 5		47

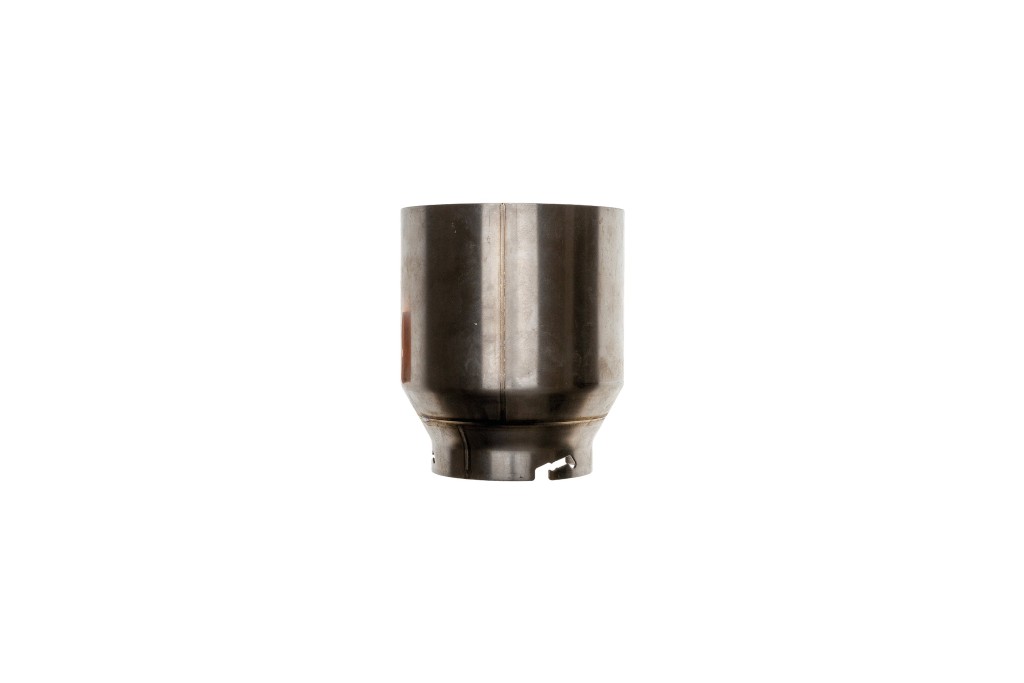

	8	688451	Flammrohr 40 kW	O-42/5 V2		50

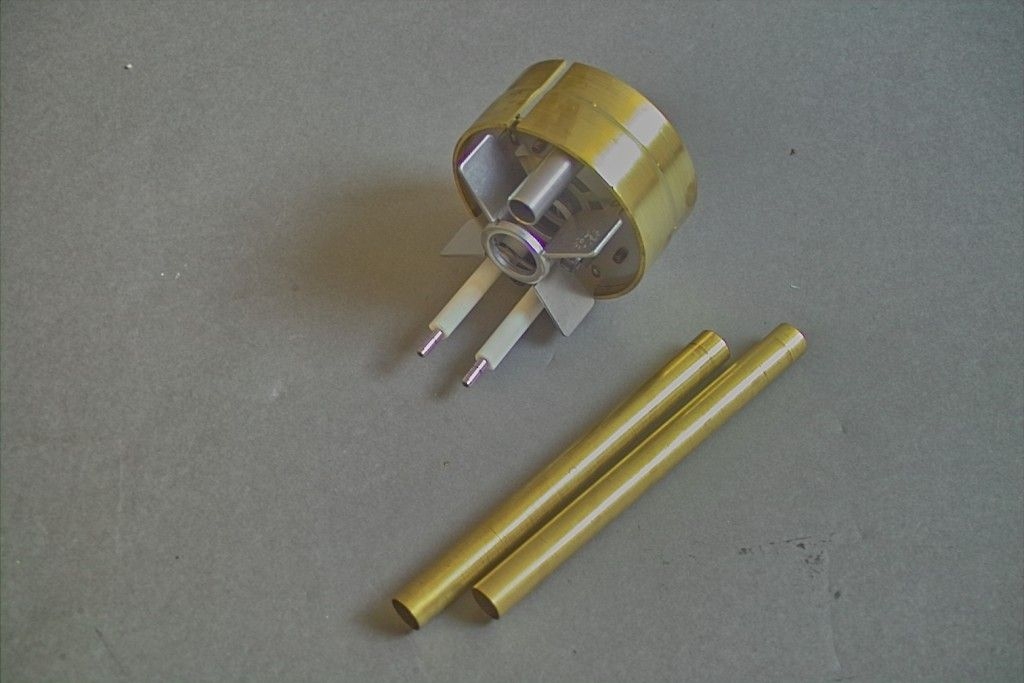

	9	993340	Mischeinheit	O-42 17 KW		39

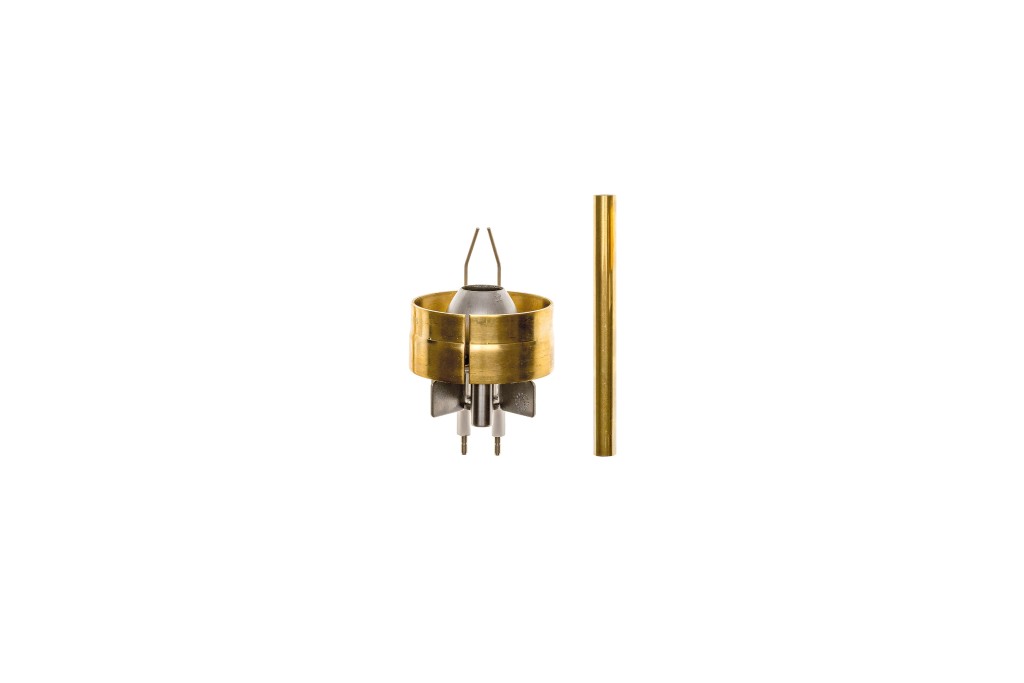

	9	993357	Mischeinheit O-42 Z1U	O-42 20 KW		39

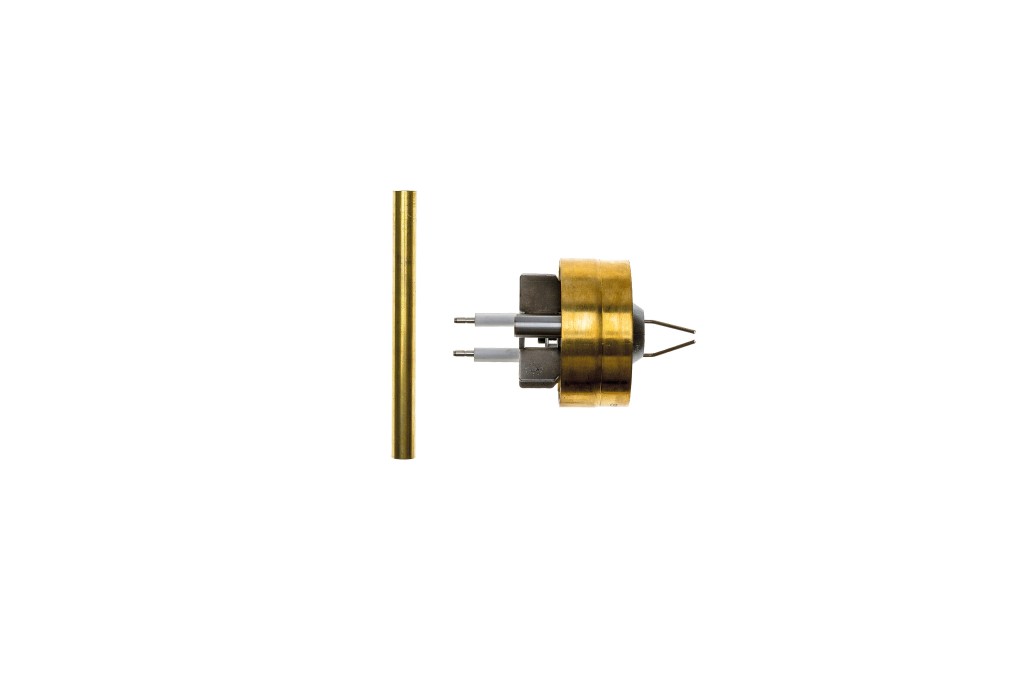

	9	993364	Mischeinheit	O-42 25/30 KW		39
	9	993388	Mischeinheit	O-42 40 KW		39

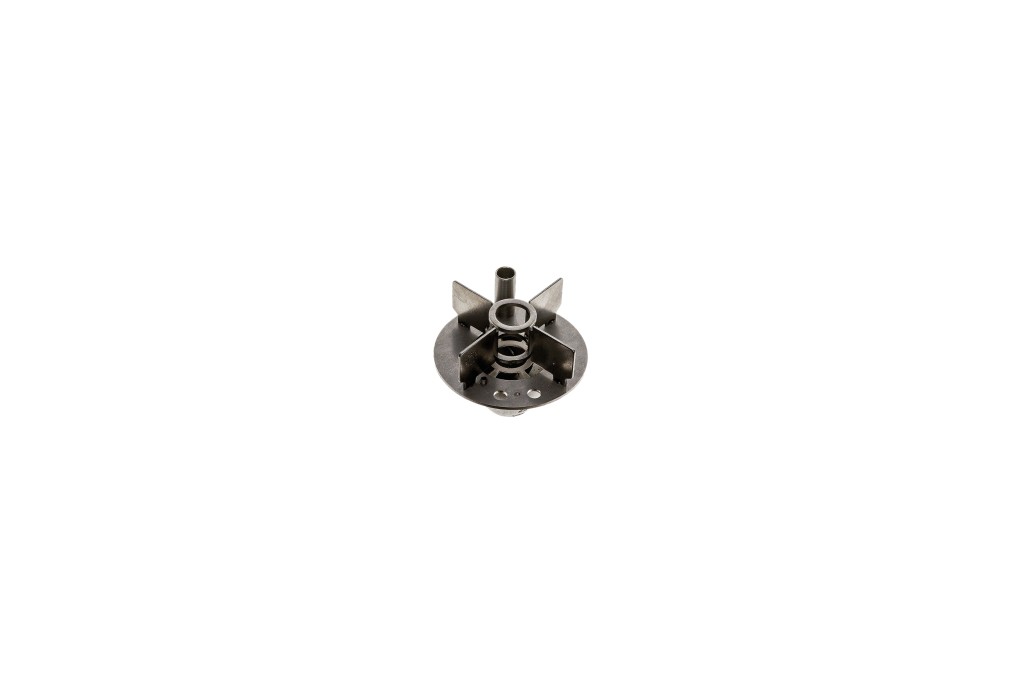

	9	688468	Mischeinheit	O-42 V2 40 KW		39

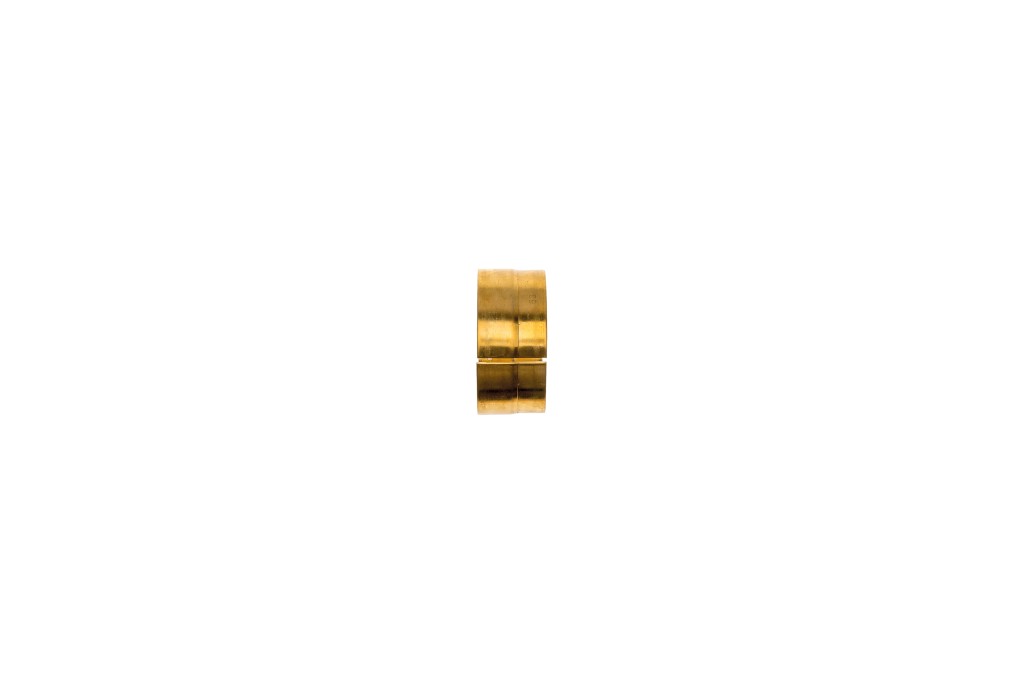

	10	993395	Zentrierring O-42-1/-2/-3/-4 US	17-30 kW		20

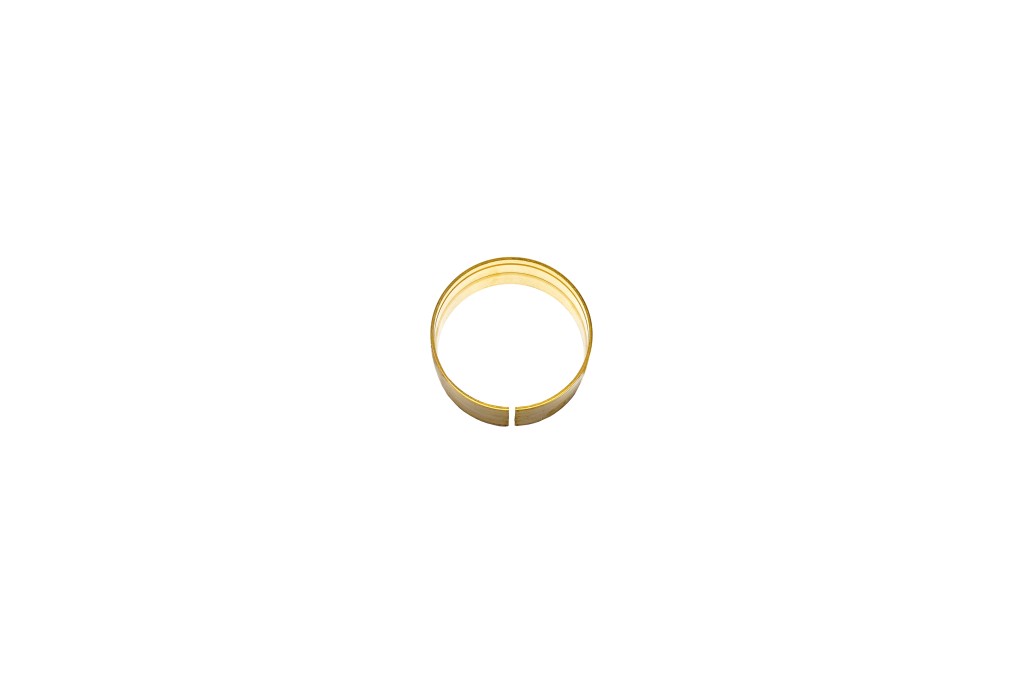

	10	993401	Zentrierring O-42-5 US/-5 US V2	40 kW, auch V2		24

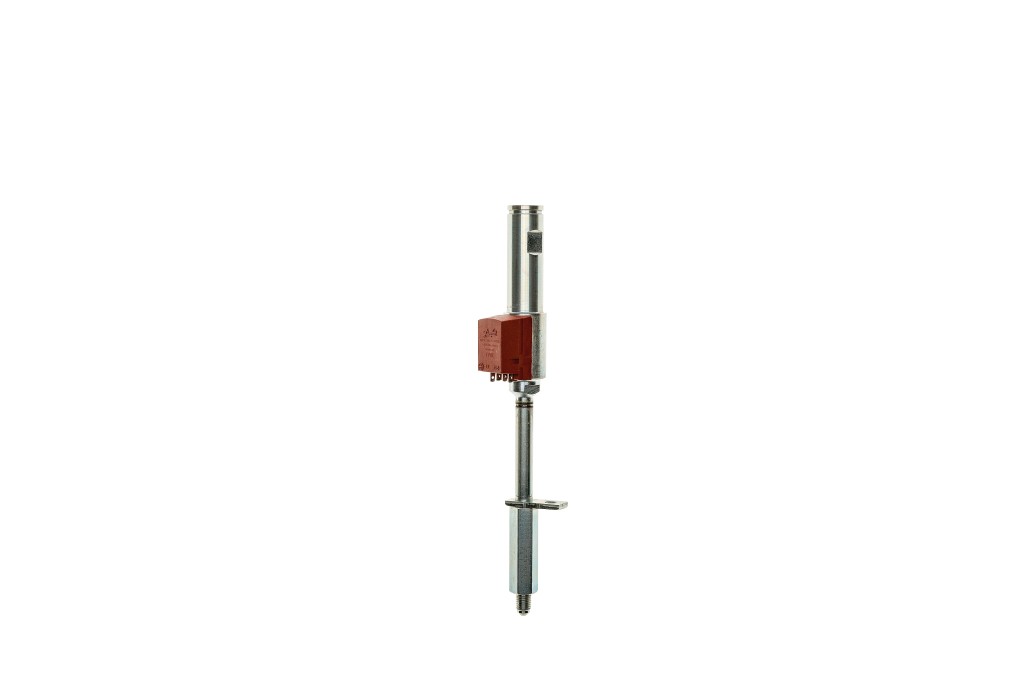

	11	993463	Ölvorwärmer O-42-1/-2/-3/-4/-5 US (Länge 210mm)	O-42 US		42
	11.1	829069	Stellschraube Ölvorwärmer/Düsenstock incl.Klammer			10

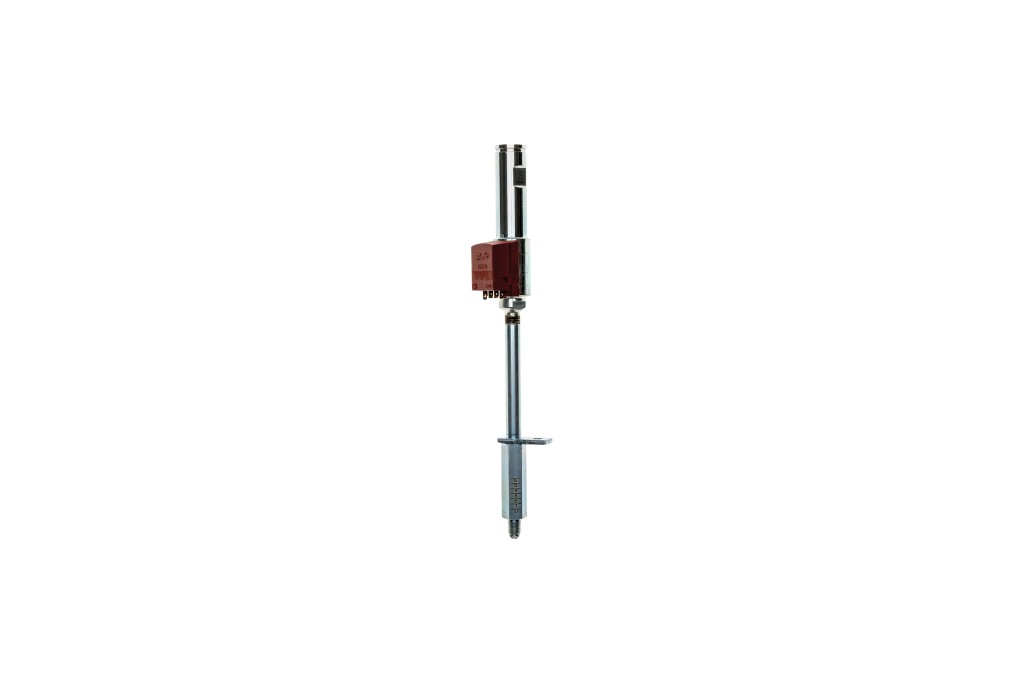

	11	688475	Ölvorwärmer O-42-5 US V2 (Länge 227mm)	O-42/5 US V2		42
	12	533294	Durchführungstülle für elektr. Ltg. Ölvorwärmer			6

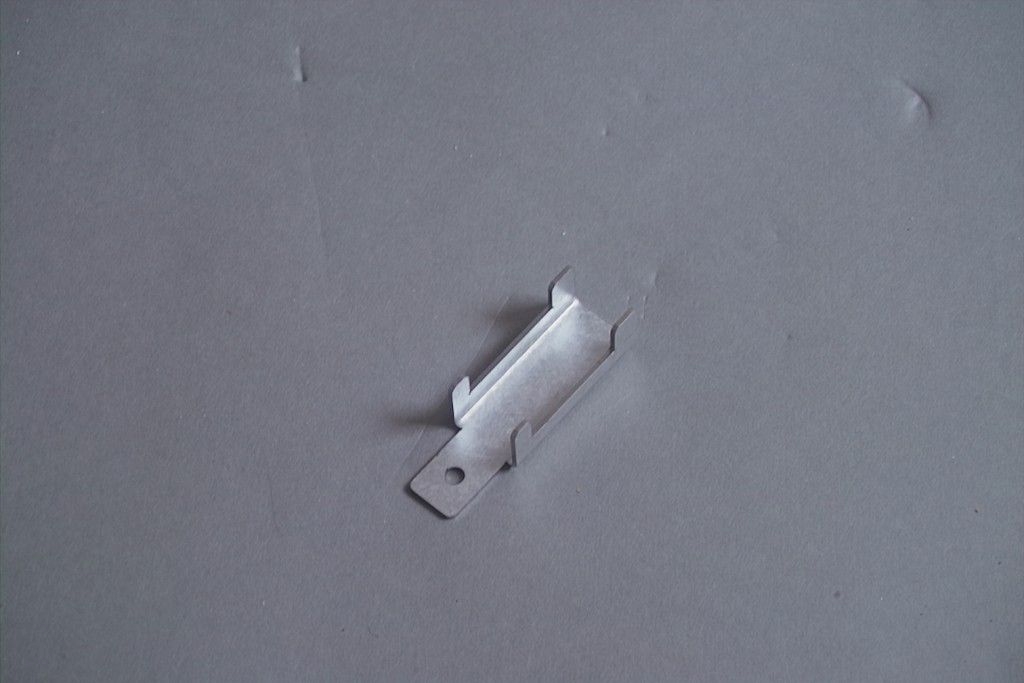

	13	990981	Halter für Mischgruppe O-42 -1/-2/-3 US	O-42 US, 17-25 kW		11

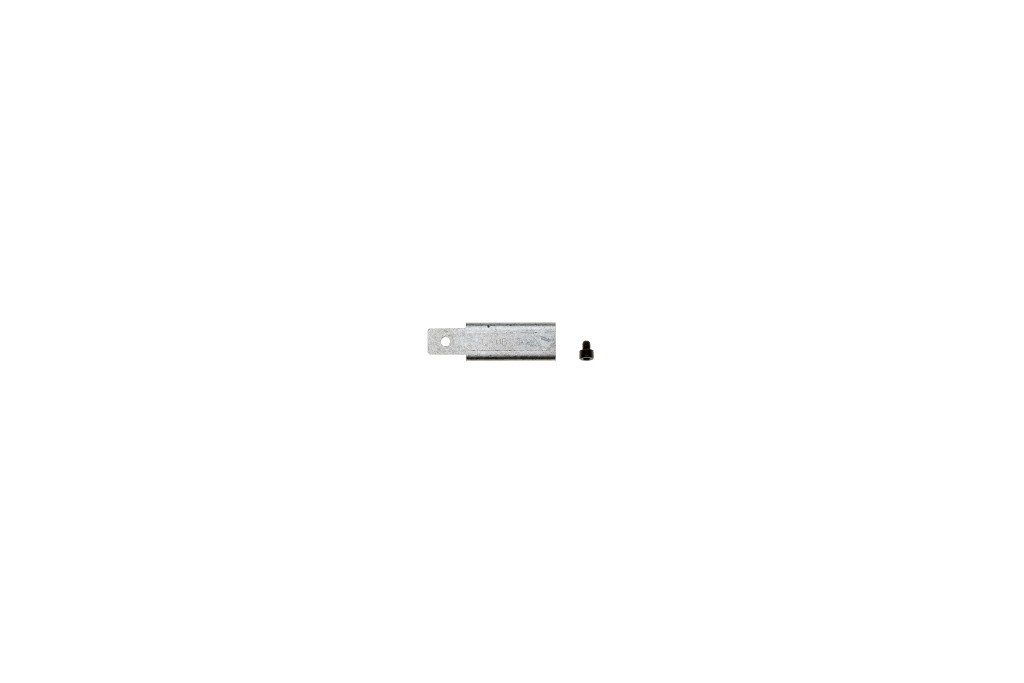

	13	990974	Halter für Mischgruppe O-42 -4 US	O-42 US, 30 kW		11

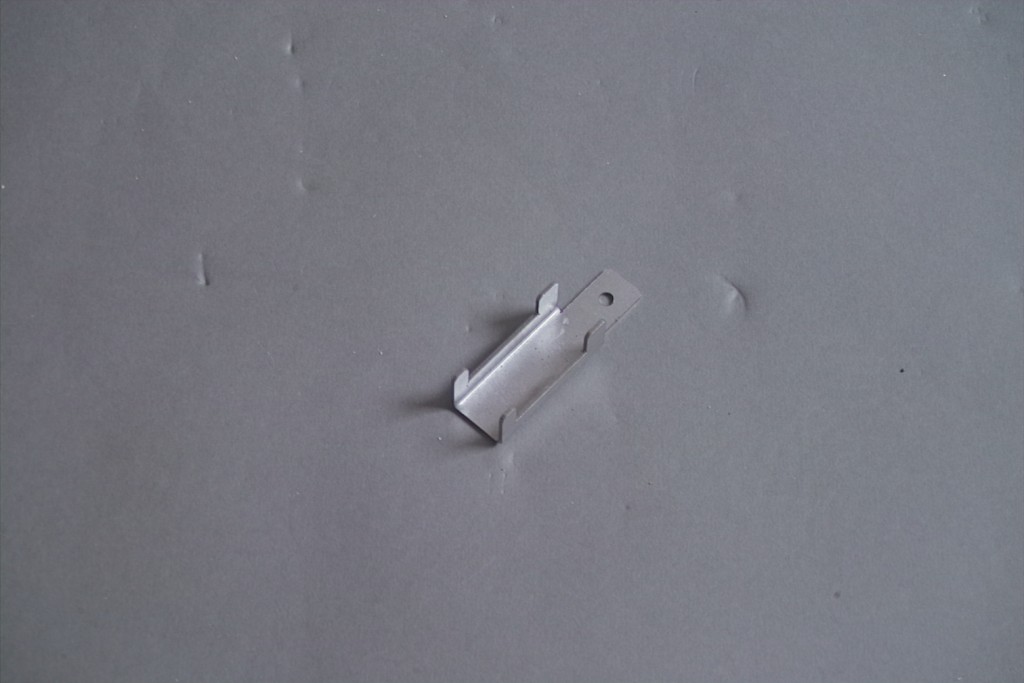

	13	990967	Halter für Mischgruppe O-42 -5 US/-5 US V2	O-42 US, 40 kW		-
	14	993487	Zündelektroden Satz O-42-1/-2/-3/-4 US	O-42 US 17-30 kW		20

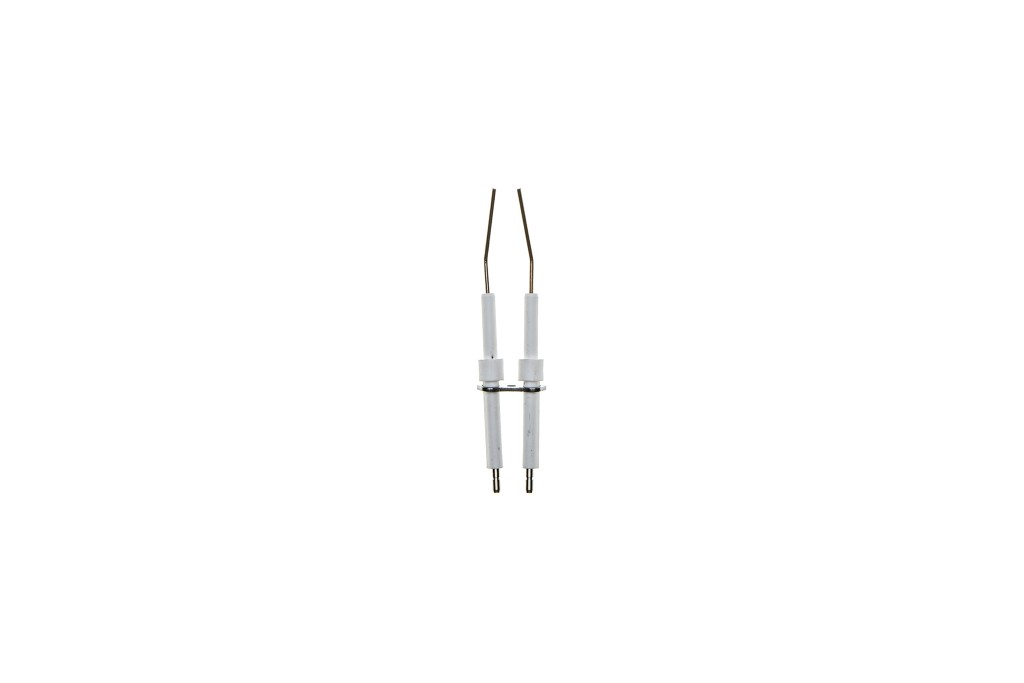

	14	994156	Zündelektroden Satz O-42-5 US /-5 US V2	O-42 US 40 kW		20
	15	993784	Zündleitung (2 Stck.) [NEUE EAN 993791]			-

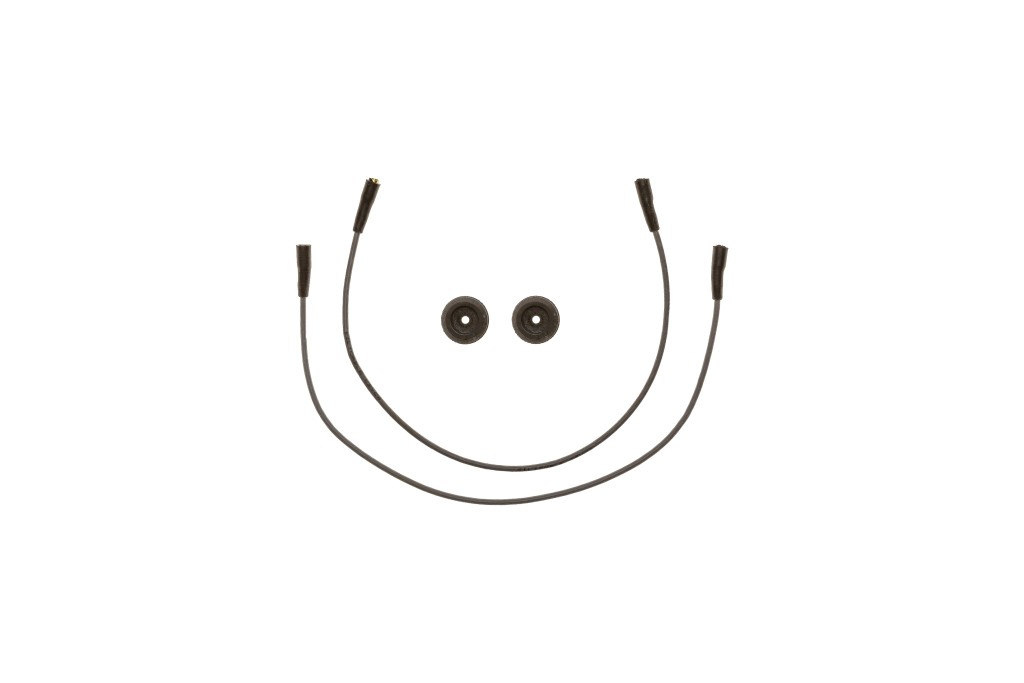

	15	993791	Zündleitung (2 Stck.)			19
	16	540995	Durchführungstülle für Zündleitungen			9
	17	991209	Zündtrafo Typ EBI 052F0030		Kessel - und Brennerbauteile	30

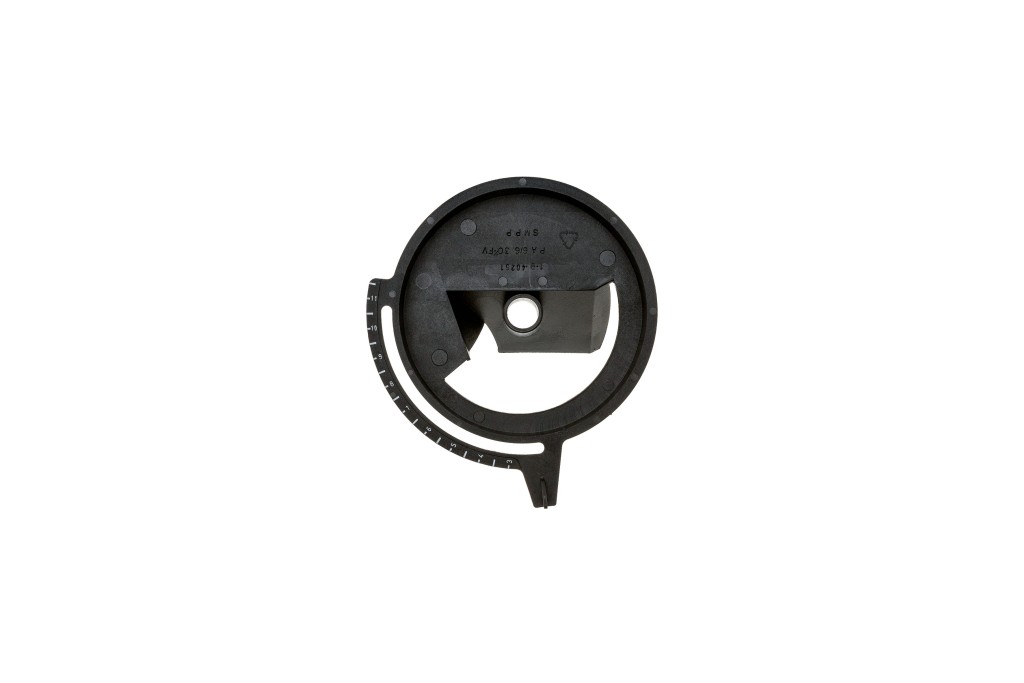

	18	535830	Ansaugluftführung	17-25 kW		17

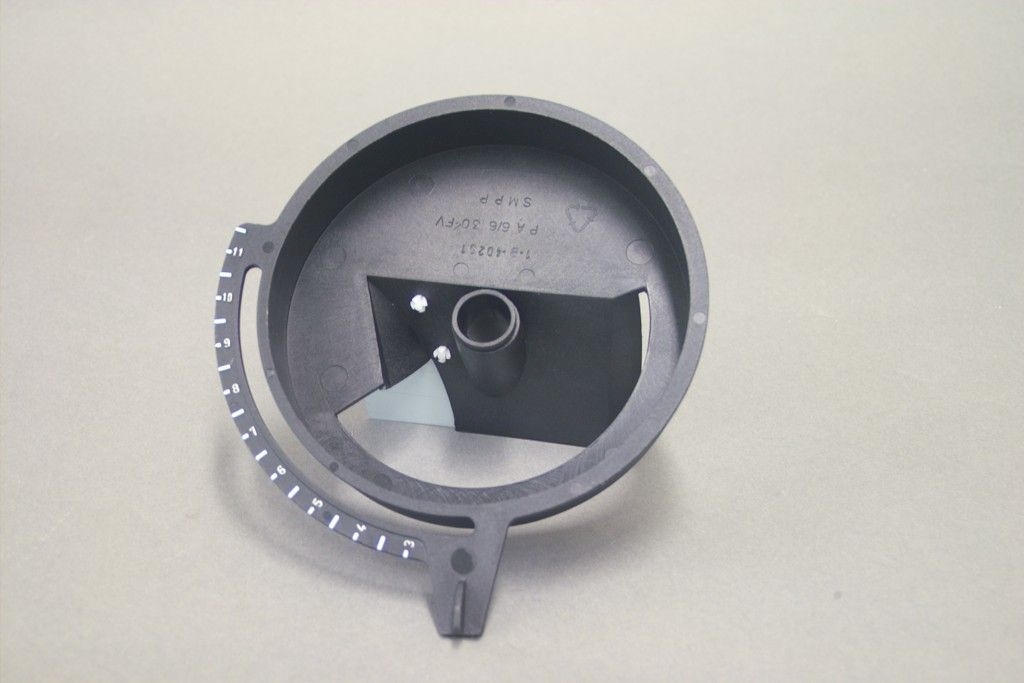

	18	977478	Ansaugluftführung O-41/2 - O-41/3	30/40 kW		24
	18	652681	Ansaugluftführung	40 kW V2		23

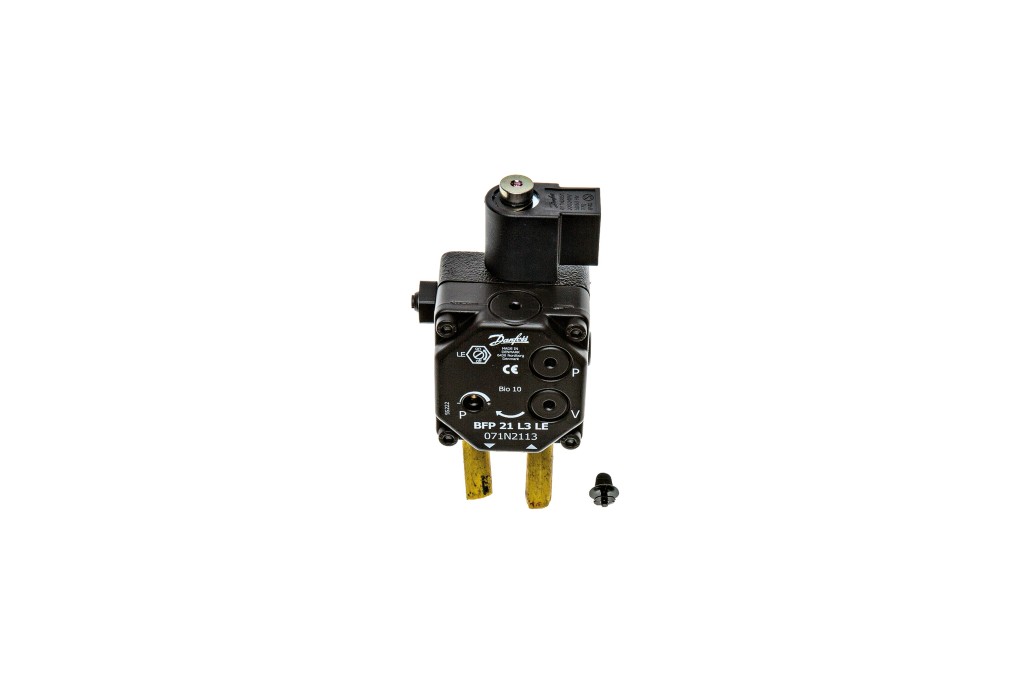

	19	929806	Ölpumpe Danfoss BFP 21 LE 3			45

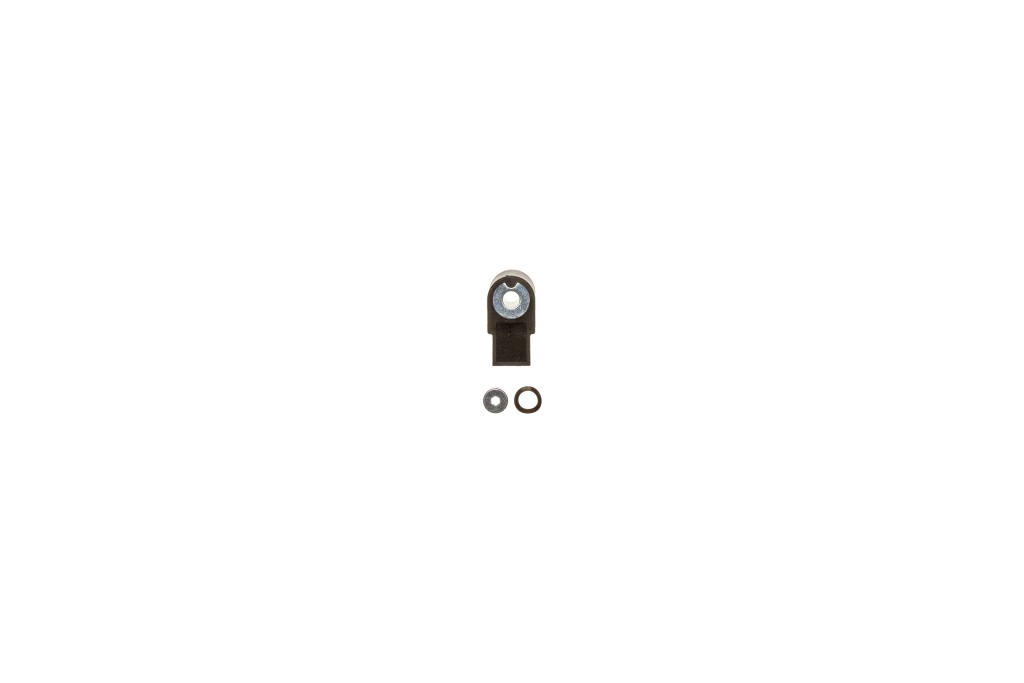

	20	539302	Magnetspule für Danfoss Ölpumpen, BFP 1. Stufe /V1/Y1			20

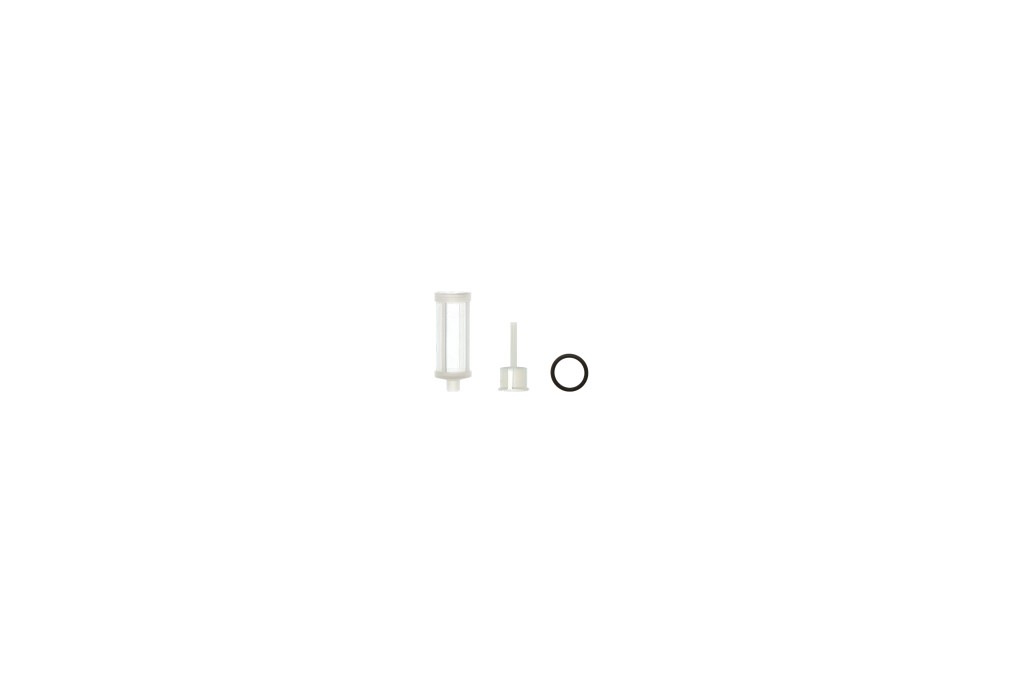

	21	539319	Filtersieb u. O-Ring für Ölpumpe BFP...			17
	22	536028	Einschraubnippel R 1/8-M8 X1			13

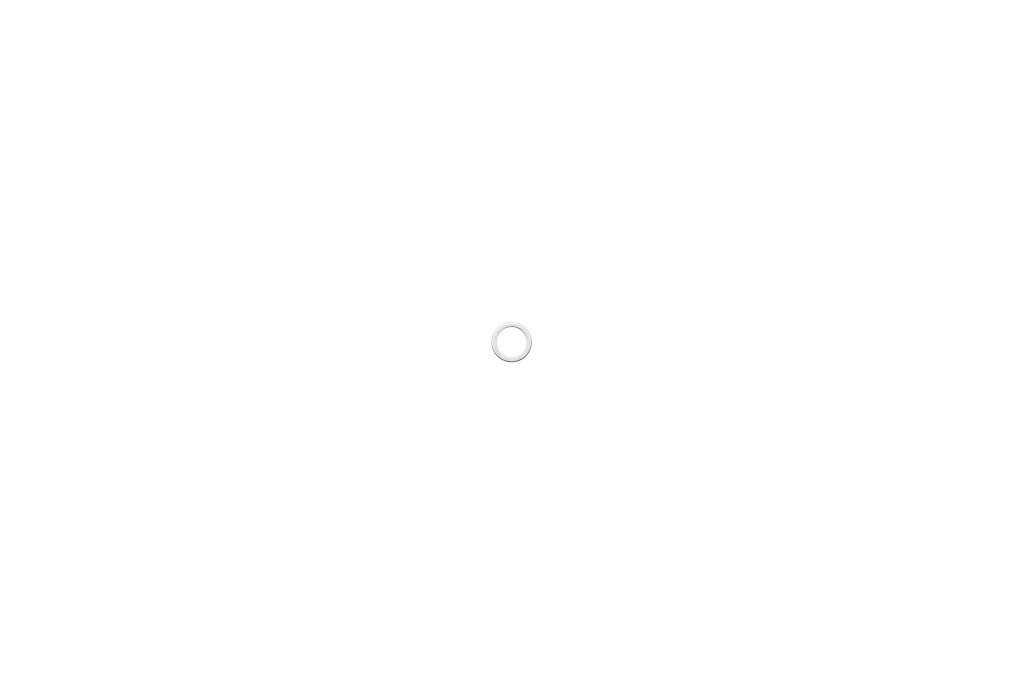

	24	540971	AL-Dichtung zwischen Ölschlauch und Ölpumpe [NEUE EAN 659147]			-

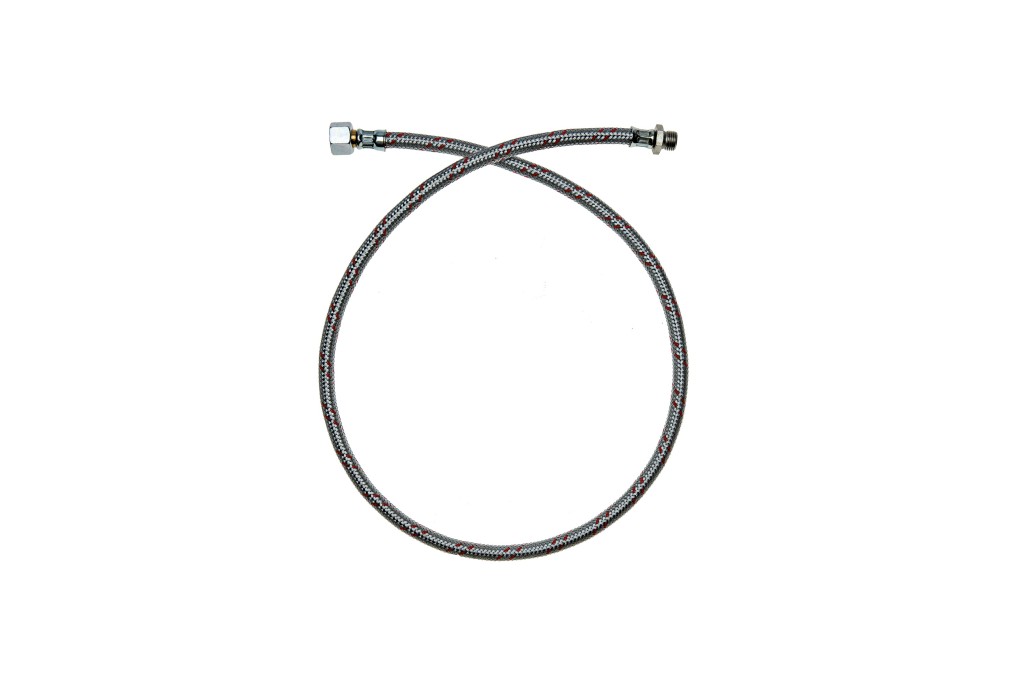

	25	533478	Ölschlauch DN 4, 1000 mm lang , rot		Ölschläuche	16

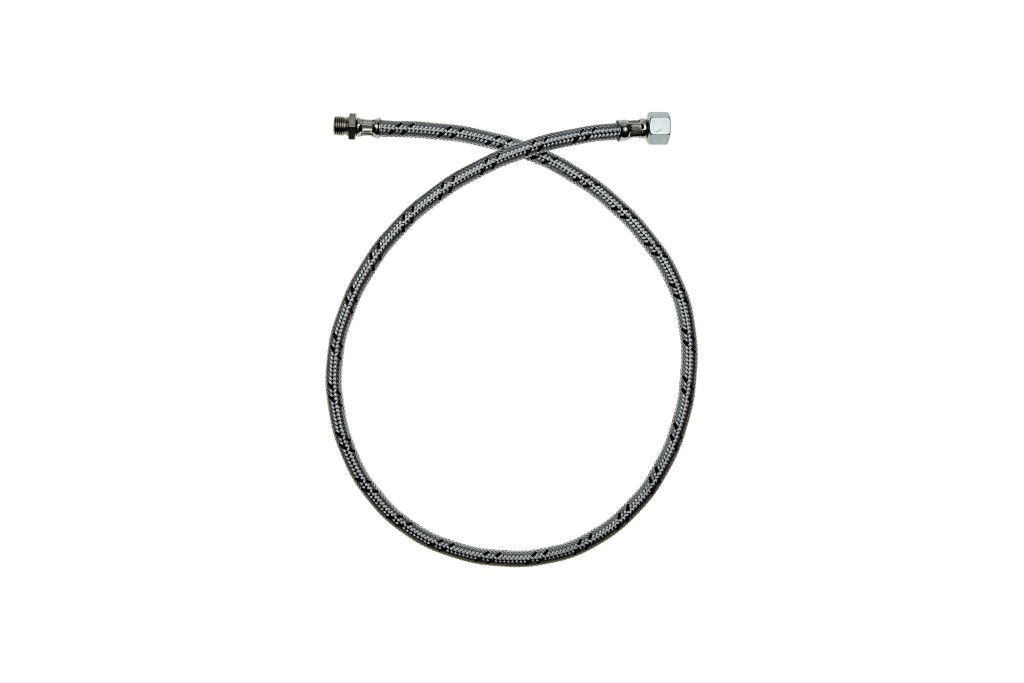

	26	533485	Ölschlauch DN 4, 1000 mm lang, blau		Ölschläuche	15

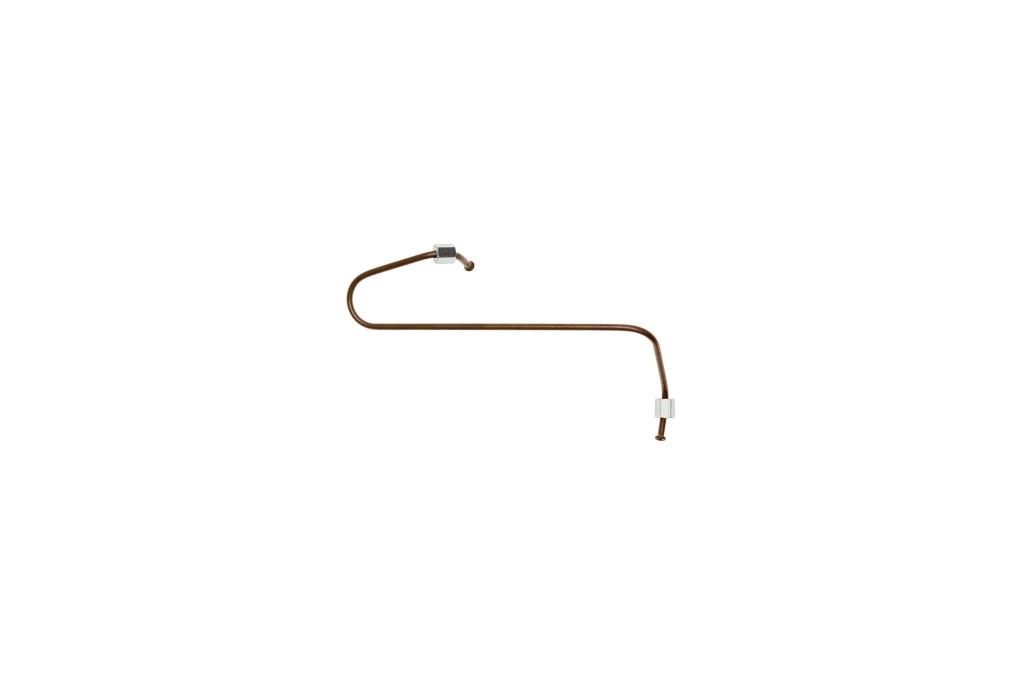

	27	535892	Öldruckleitung			17
	28	526845	Kupplung			9
	29	535878	Gebläsemotor O-42-1/-2/-3/-4/-5 US	O-42/1-5		43
	29	652827	Gebläsemotor O-42-5 US V2	O-42/ 5 V2		54
		611725	Motorkondensator 3 µF 400V für Gebläsemotor			15

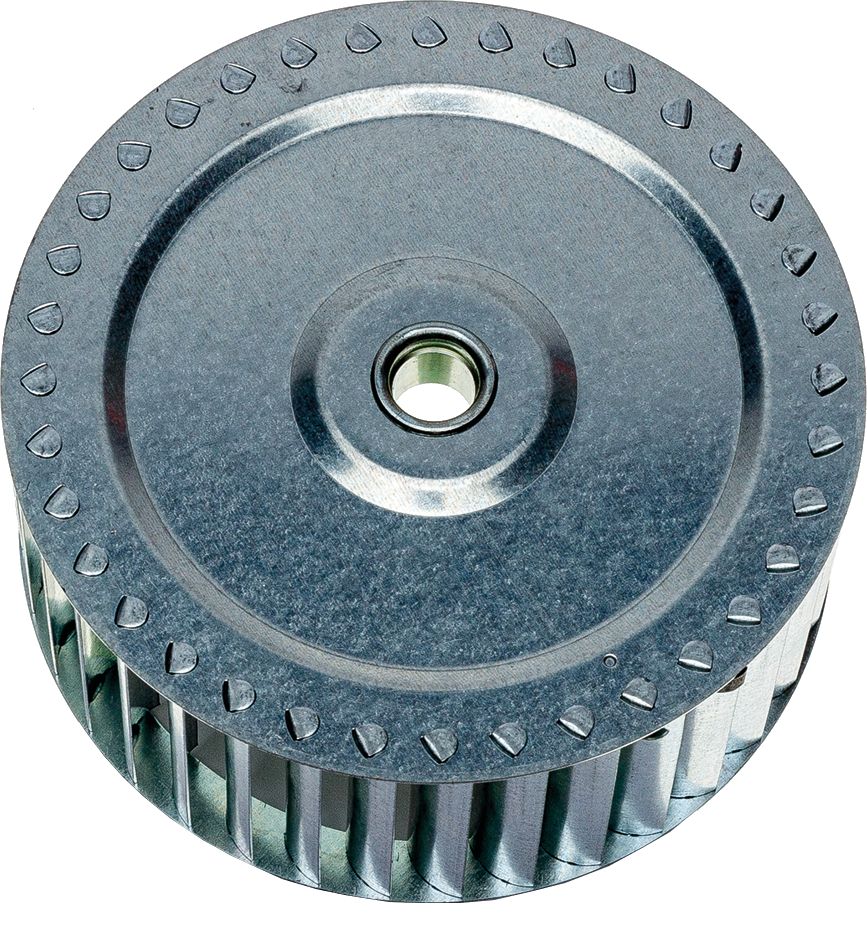

	30	535885	Ventilatorrad O-42-1/-2/-3/-4/-5 US	O-42/1-5		23
	30	652698	Ventilatorrad O-42-5 US V2	O-42/ 5 V2		23
	31	993418	Ölfeuerungsautomat L&S Typ LMO 14111 LO			43
	32	993425	Verdrahtungseinheit L&G	O-42		41

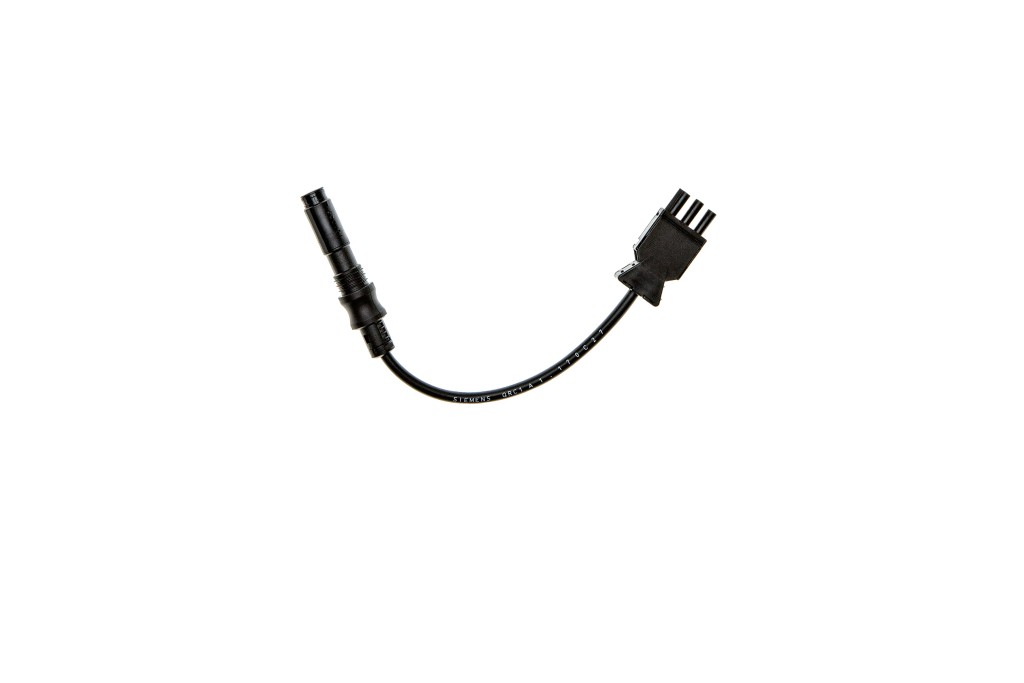

	33	993753	Flammenfühler QRC1 A1 170C27	mit Stecker	Umbau Feuerungsautomat BOB	46

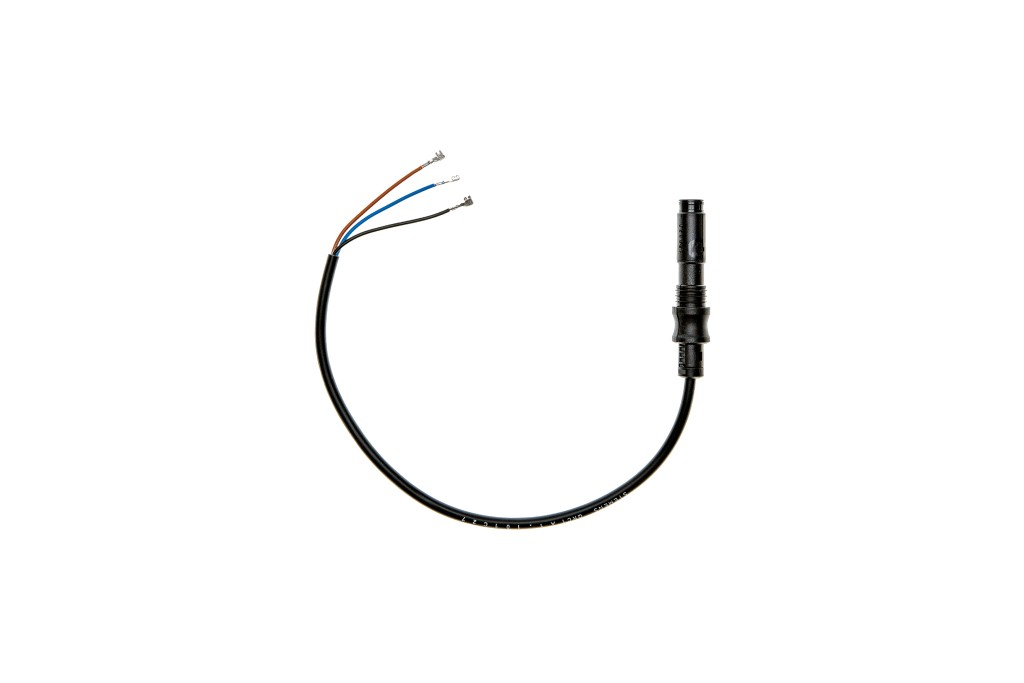

	33	937290	Flackerdetektor L&G QRC1 A1 101C27	ohne Stecker, direkt auf Steuergerät angeschlossen		46
	34	993449	Halter für Flammenfühler			18

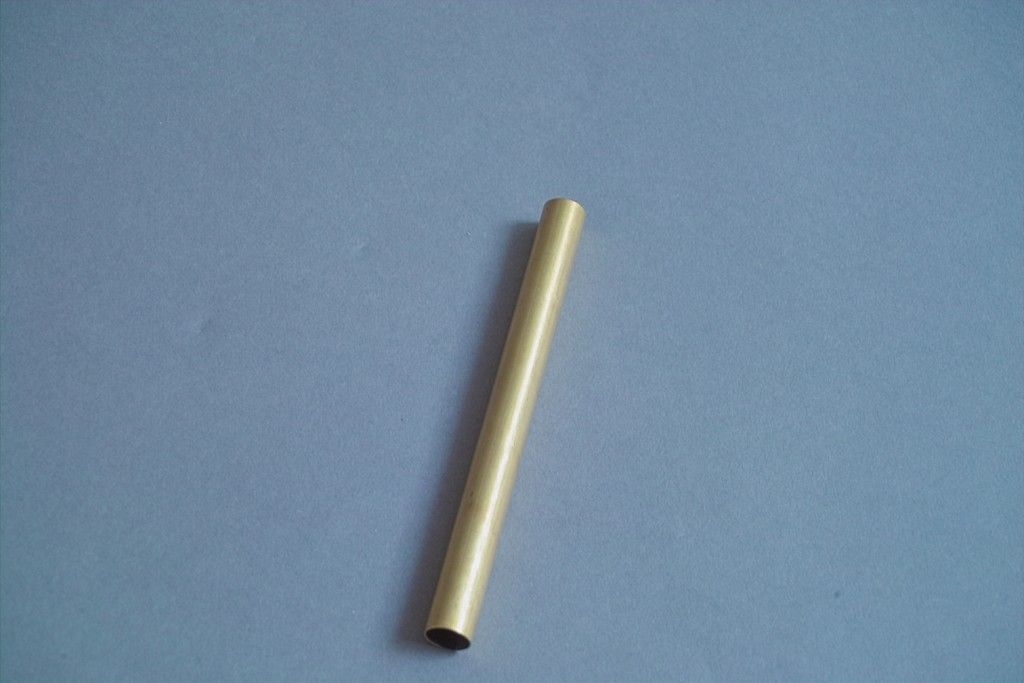

	35	993456	Rohr für Flammenfühler L&G, QRC 1A1.101 C27	O-42/1-5 u. O-42/5 US V2		15

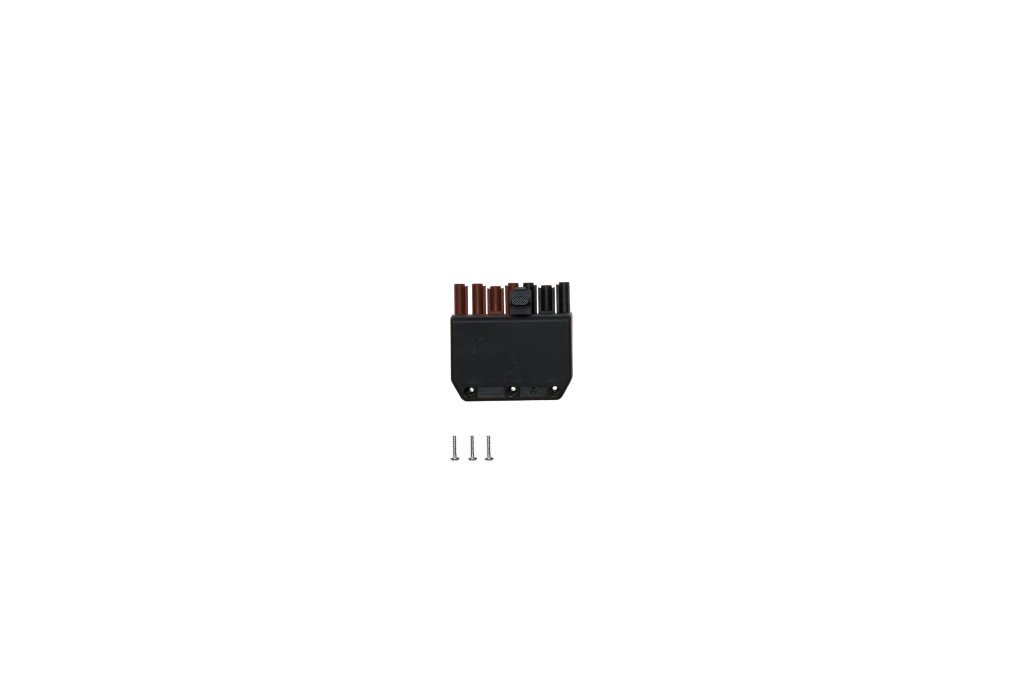

		524377	Steckverbindung "Steckerteil", 7polig		Kesselregelungsbauteile	19

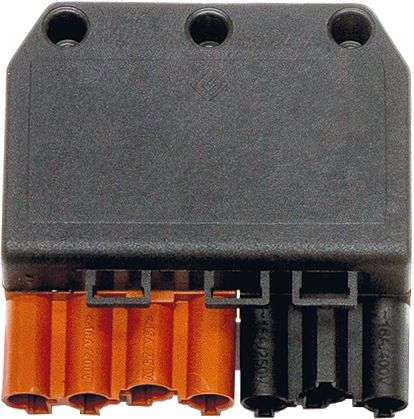

	36	699587	Buchse 7 polig			20

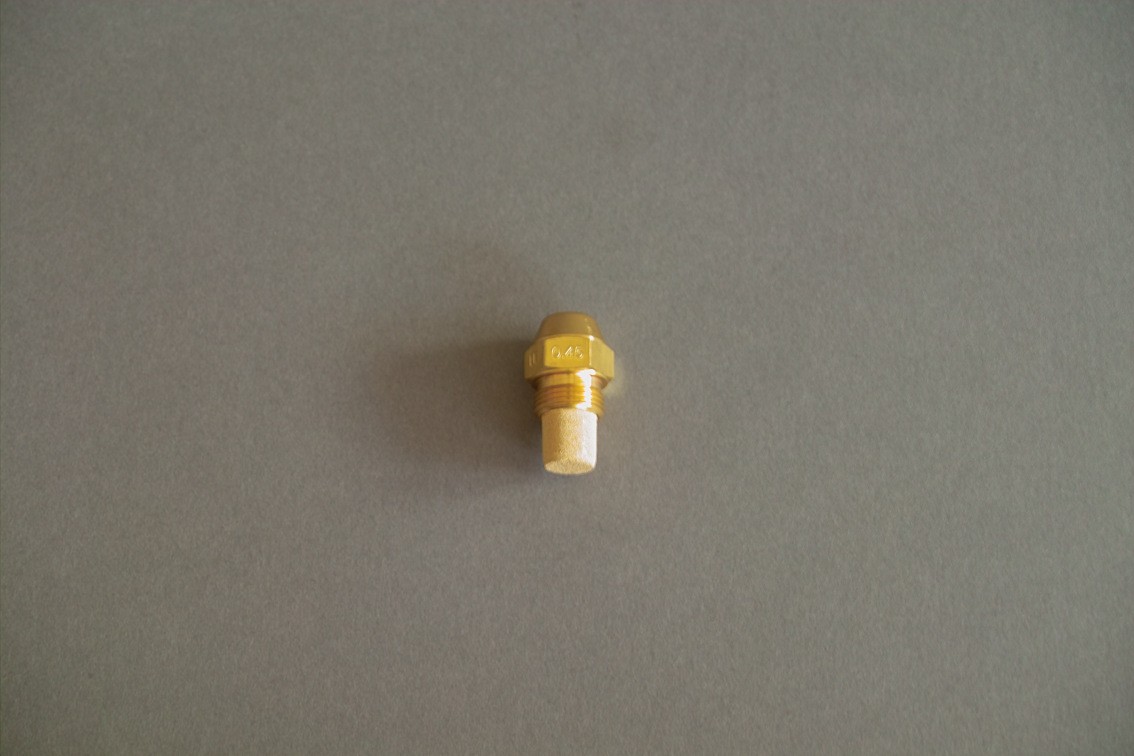

		929745	Düse 0,45/80° Danfoss LES /O-42-1US		Düsen	20

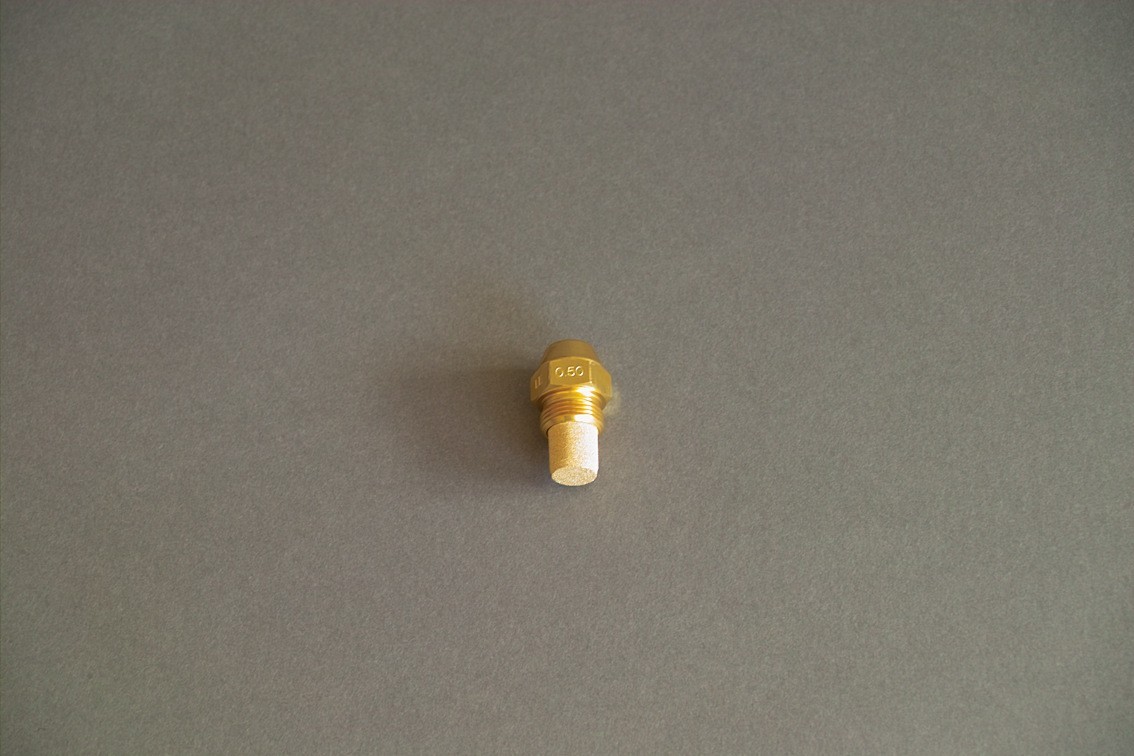

		929752	Düse 0,50/80° Danfoss LES /O-42-2US		Düsen	20

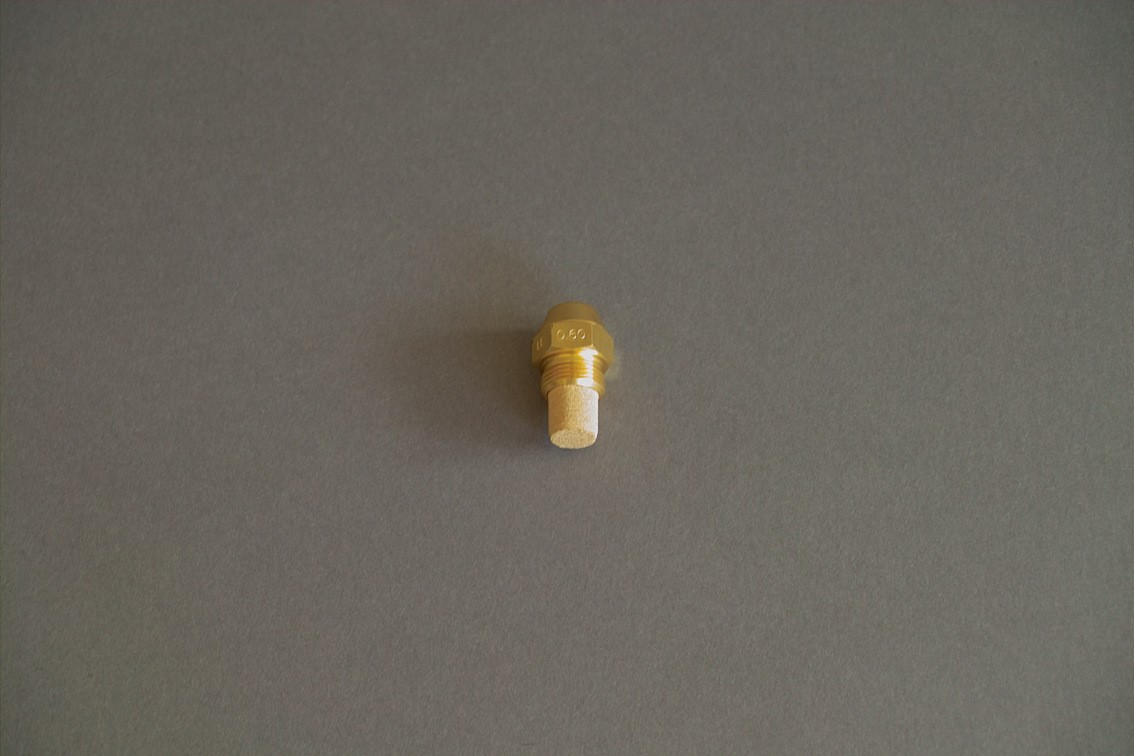

		929769	Düse 0,60/80° Danfoss LES /O-42-3US		Düsen	20

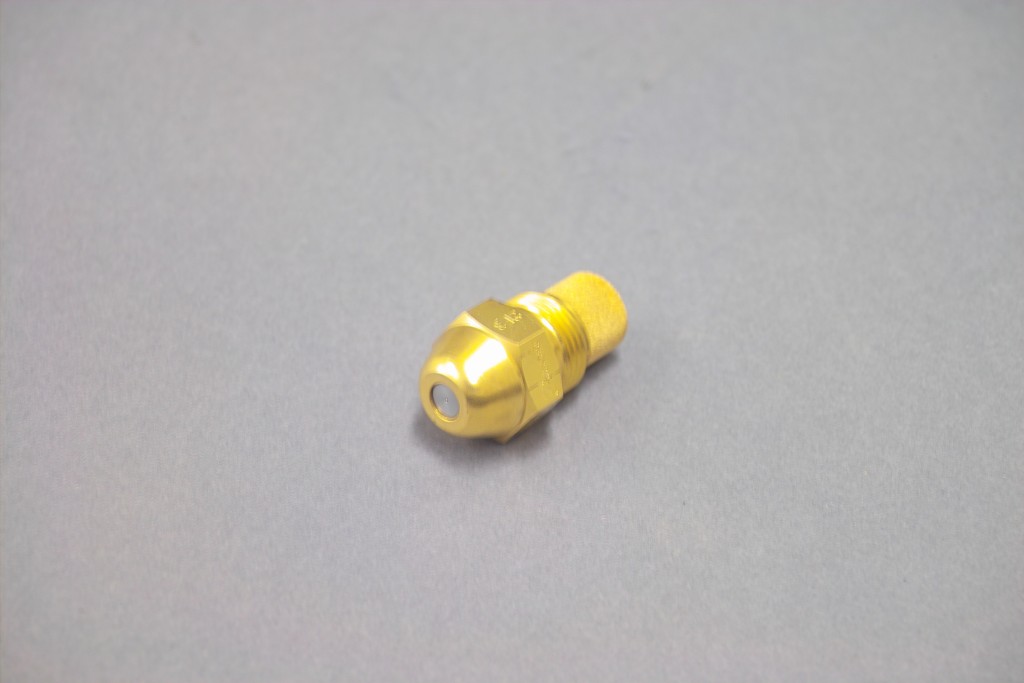

		638326	Düse 0,65/80° Danfoss LES /O-42-4US		Düsen	20

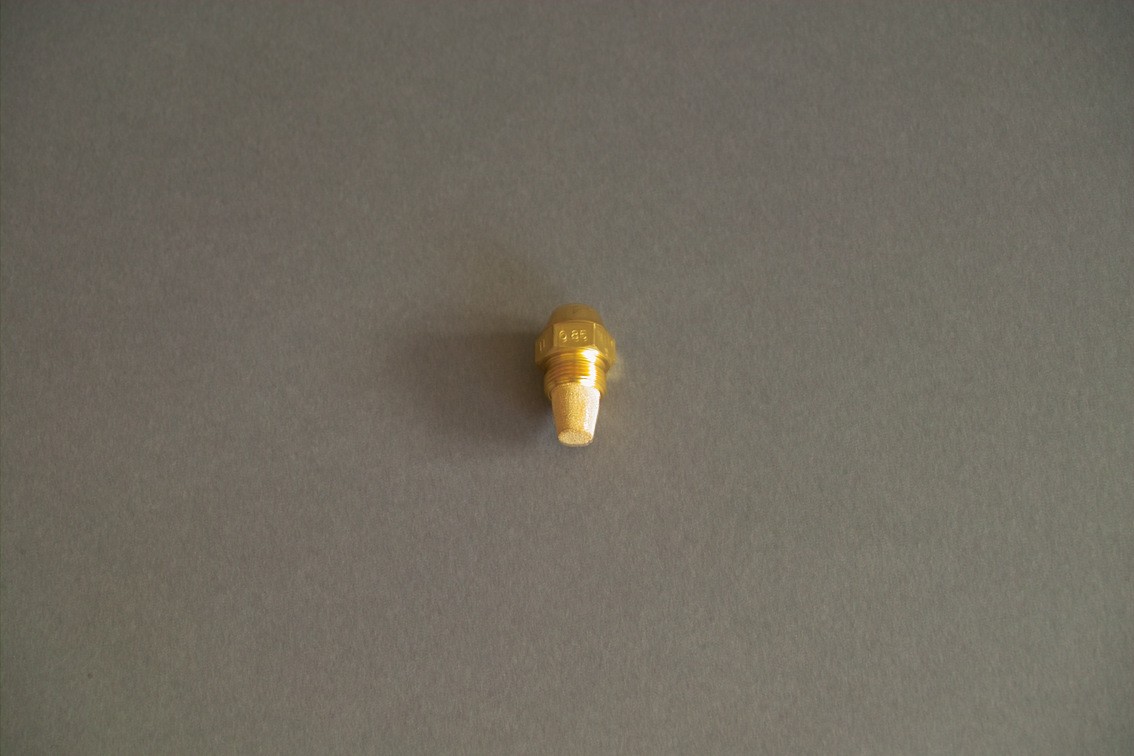

		940641	Düse 0,85/80° Danfoss LES /O-42-5US/-5US V2		Düsen	20

'a.A' = Preis auf Anfrage;   '-' = nicht mehr lieferbar
